ஹெக்ஸ் ஃபிளேன்ஜ் வெல்ட் நட்

சீன சப்ளையர் Xiaoguo® Hex flange weld nut ஐ உடனடியாக வாங்கவும், கீழே மூன்று-புள்ளி ப்ரோட்ரூஷன் வடிவமைப்பைக் கொண்டுள்ளது, இது பணிப்பகுதியுடன் சரியாகப் பொருந்துகிறது. வெல்டிங் உறுதியானது மற்றும் துல்லியமானது, சரிசெய்தல் தேவையில்லை. தனித்துவமான வடிவமைப்பு சட்டசபை செயல்திறனை 50% அதிகரிக்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

சாதாரண அறுகோண வெல்டிங் கொட்டைகள் இருந்து வேறுபாடுகள்

இரண்டிற்கும் இடையேயான அடிப்படை வேறுபாடு ஃபிளேன்ஜ் அடிவாரத்தில் உள்ளது. ஹெக்ஸ் ஃபிளேன்ஜ் வெல்ட் நட் என்பது சாதாரண அறுகோண வெல்டிங் நட்டின் மேம்படுத்தப்பட்ட பதிப்பாகும், இதில் ஒருங்கிணைந்த ஃபிளேன்ஜ் டிஸ்க் உள்ளது. இந்த வேறுபாடு கட்டமைப்பு, செயல்திறன் மற்றும் பயன்பாடு ஆகியவற்றில் பல்வேறு வேறுபாடுகளை விளைவிக்கிறது. விரிவான ஒப்பீடு இங்கே:

திட்டம்	ஹெக்ஸ் ஃபிளேன்ஜ் வெல்ட் நட்டு	சாதாரண அறுகோண வெல்டிங் நட்
கீழ் வடிவம்	விரிந்த விளிம்புடன்	தட்டையான அல்லது விளிம்பு இல்லாதது
அழுத்தம் தாங்கும் திறன்	பிளாட் வாஷருடன் நேரடியாக மாற்றவும்	கூடுதல் பிளாட் வாஷர் தேவை
வெல்டட் புடைப்புகள்	3	3
பொருந்தக்கூடிய காட்சிகள்	கார்கள், வீட்டு உபகரணங்கள், மெல்லிய தட்டு கட்டமைப்புகள்	தடித்த தட்டுகள், பொது வெல்டிங்
செலவு	சற்று அதிகமாக (கூடுதல் விளிம்புடன்)	சற்று குறைவாக

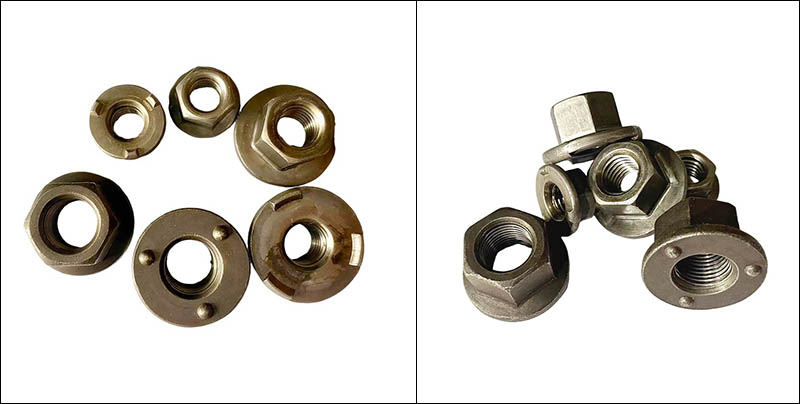

Hex Flange Weld Nut

மாதிரி சேவை

ஹெக்ஸ் ஃபிளேன்ஜ் வெல்ட் நட்டின் மாதிரியைப் பொறுத்தவரை, எங்களிடம் பின்பற்ற வேண்டிய தெளிவான விதிமுறைகள் உள்ளன.

(1)ஆரம்ப நிலையில் பருப்புகளின் செயல்திறன் தரத்தை சோதிக்க வேண்டிய வாடிக்கையாளர்களுக்கு, நாங்கள் வழக்கமாக குறிப்பிட்ட எண்ணிக்கையிலான இலவச மாதிரிகளை (5-10 துண்டுகள் போன்றவை) வழங்குகிறோம், ஆனால் கப்பல் செலவு பொதுவாக வாடிக்கையாளர்களால் ஏற்கப்படுகிறது.

(2) தனிப்பயனாக்கப்பட்ட தயாரிப்புகள் அல்லது அதிக மதிப்புள்ள தயாரிப்புகளுக்கு, மாதிரி கட்டணம் வசூலிக்கப்படும். பின்னர் முறையான உத்தரவு பிறப்பிக்கப்படும்போது, மாதிரி கட்டணம் செலுத்துதலில் இருந்து கழிக்கப்படும்.

Hex Flange Weld Nut

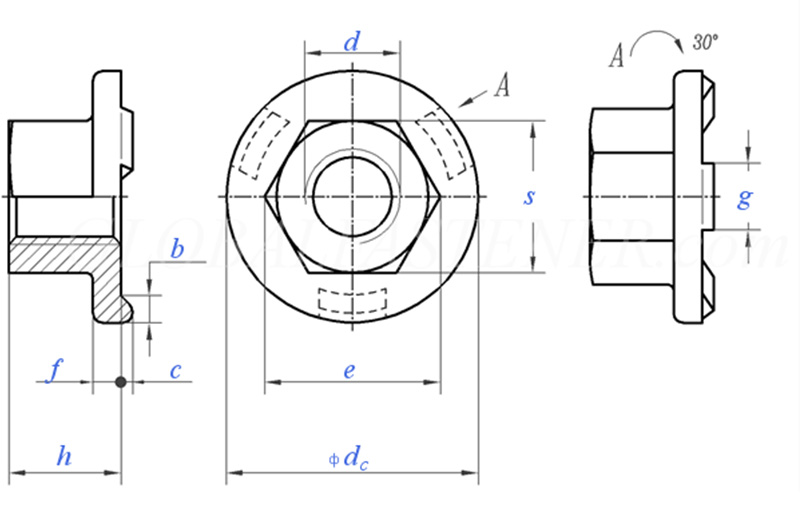

நூல் அளவு			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	கரடுமுரடான நூல் சுருதி		0.8	1	1.25	1.5	1.75	2	2
P	சிறந்த நூல் சுருதி		/	/	/	/	15	1.5	1.5
C	பெயரளவு அளவு	± 0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	அதிகபட்சம்		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	நிமிடம்		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	நிமிடம்		8.2	10.6	13.6	16.9	19.4	22.4	25
e	அதிகபட்சம்		8.5	10.9	14	17.5	20	23	26
f	பெயரளவு அளவு	± 0.25	1.7	2	2.5	3	3	4	4
g	பெயரளவு அளவு	± 0.1	4	5	6	7	8	8	8
m	நிமிடம்		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	அதிகபட்சம்		5	7	10	13	15	17	19.5
S	அதிகபட்சம்		8	10	13	16	18	21	24
S	நிமிடம்		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	அதிகபட்சம் = பெயரளவு அளவு		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	நிமிடம்		2	2.5	2.5	2.75	3	3.25	3.5
1000 யூனிட்களுக்கு			/	5.7	12.2	21.8	29.4	45.8	/

FAQ

(1)இந்த வகையான ஹெக்ஸ் ஃபிளேன்ஜ் வெல்ட் நட்டை ஒரு தானியங்கி உற்பத்தி வரிசையில் (ரோபோடிக் வெல்டிங்) பயன்படுத்த முடியுமா?

இது மிகவும் பொருத்தமானது. மூன்று-புள்ளி உயர்த்தப்பட்ட பிளாட்ஃபார்ம் வடிவமைப்பு துல்லியமான நிலைப்படுத்தலை செயல்படுத்துகிறது, மேலும் தானியங்கி உணவுக்கான அதிர்வு தட்டில் இணைந்து, இது ரோபோ ஸ்பாட் வெல்டிங் பணிநிலையத்திற்கு ஏற்றது.

(2) ஒவ்வொரு தொகுதி தயாரிப்புகளிலும் சாலிடர் புடைப்புகளின் உயரம் சீராக இருப்பதை எவ்வாறு உறுதி செய்வது?

நாங்கள் குளிர் தலைப்பு உருவாக்கும் செயல்முறையைப் பயன்படுத்துகிறோம், மேலும் பம்ப் உயரத்தின் சகிப்புத்தன்மை ± 0.05 மிமீக்குள் கட்டுப்படுத்தப்படுகிறது.

(3) குறைந்தபட்ச ஆர்டர் அளவு (MOQ) என்ன? மாதிரி இலவசமா?

நிலையான விவரக்குறிப்புகளுக்கு, MOQ 1,000 துண்டுகள்; தரமற்ற தனிப்பயனாக்கலுக்கு, இது 500 துண்டுகள். நாங்கள் இலவச மாதிரிகளை வழங்குகிறோம் (ஒரு விவரக்குறிப்புக்கு 2-5 துண்டுகள்), மேலும் வாடிக்கையாளர் சர்வதேச கப்பல் செலவை மட்டுமே ஏற்க வேண்டும்.

(4) பொதுவாக டெலிவரி காலம் எவ்வளவு?

நிலையான தயாரிப்புகள் 3 முதல் 7 நாட்களுக்குள் ஏற்றுமதிக்கு கிடைக்கும்; தனிப்பயனாக்கப்பட்ட தயாரிப்புகள் 15 முதல் 25 வேலை நாட்கள் ஆகும். பேச்சுவார்த்தையில் மொத்த ஆர்டர்களை விரைவுபடுத்தலாம்.
