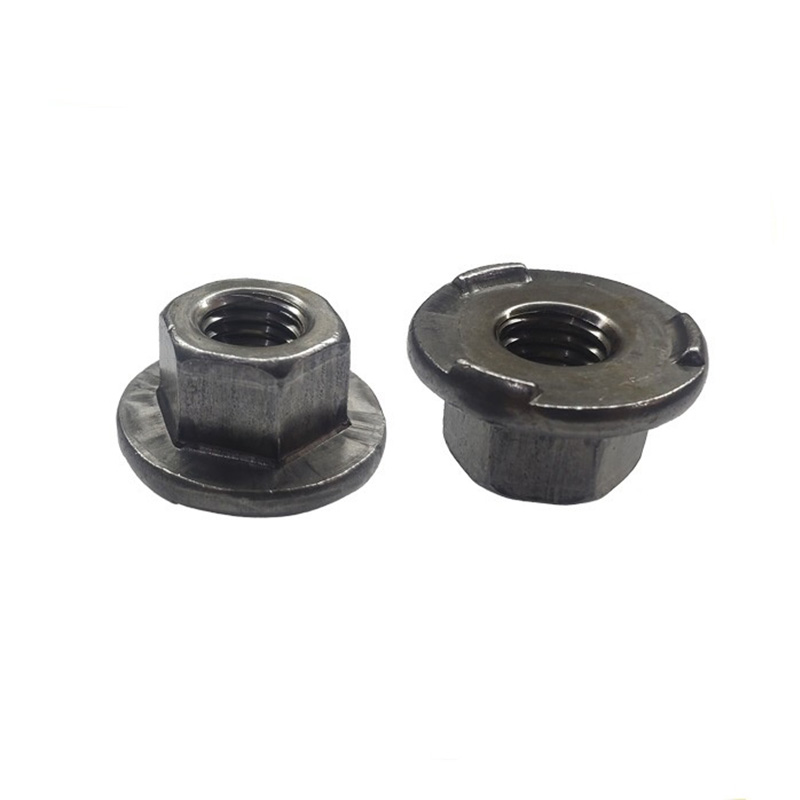

அறுகோண ஃபிளேன்ஜ் வெல்ட் நட்ஸ்

சீனாவின் உற்பத்தியாளர் Xiaoguo® அறுகோண ஃபிளேன்ஜ் வெல்ட் நட்ஸ், துல்லியமான செயலாக்கத்துடன், தரம் 10.9 இன் உயர்தர அலாய் ஸ்டீலால் ஆனது. அதன் இழுவிசை வலிமை 1000 MPa ஐ விட அதிகமாகும். வெல்டிங் புள்ளிகள் நிலையானவை, சுமை தாங்கும் திறன் அதிகமாக உள்ளது, மேலும் ஒரு சோதனை அறிக்கையைப் பெறலாம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

அறுகோண விளிம்பு வெல்ட் நட்ஸ் என்பது ஒரு சிறப்பு ஃபாஸ்டென்னர் ஆகும், இது கீழே ஒரு வட்ட விளிம்பு மற்றும் மேல் ஒரு அறுகோண வடிவத்துடன் உள்ளது. விளிம்பின் கீழ் மேற்பரப்பில் பொதுவாக மூன்று வெல்டிங் புரோட்ரூஷன்கள் உள்ளன (அல்லது முதலாளிகள் என்று அழைக்கப்படுகின்றன). இந்த நட்டு, புரோட்ரூஷன்களை உருகிய பிறகு, எதிர்ப்பு வெல்டிங் (பாஸ் வெல்டிங்) மூலம் உலோகத் தாளில் உறுதியாக பற்றவைக்கப்படுகிறது, இதனால் நிரந்தர திரிக்கப்பட்ட இணைப்பை அடைகிறது.

சாதாரண வெல்டிங் கொட்டைகளுடன் ஒப்பிடும்போது, அறுகோண ஃபிளேன்ஜ் வெல்ட் கொட்டைகள் ஒரு ஃபிளாஞ்ச் மேற்பரப்பை உள்ளடக்கியது, இது தட்டையான துவைப்பிகளை அழுத்தத்தை விநியோகிக்கவும் மற்றும் மெல்லிய தாள் கூறுகளை நசுக்காமல் பாதுகாக்கவும் முடியும். அதே நேரத்தில், அறுகோண தலை வடிவமைப்பு போல்ட் சட்டசபைக்கு நிலையான குறடு அல்லது சாக்கெட்டுகளைப் பயன்படுத்த வசதியாக உள்ளது. இந்த தயாரிப்பு பரவலாக வாகன உடல்கள், வீட்டு உபயோகப் பொருட்கள் குண்டுகள், மின் பெட்டிகள் மற்றும் இயந்திர உபகரணங்கள் போன்ற மெல்லிய தாள் உலோக கட்டமைப்புகளின் திரிக்கப்பட்ட இணைப்பு காட்சிகளில் பயன்படுத்தப்படுகிறது.

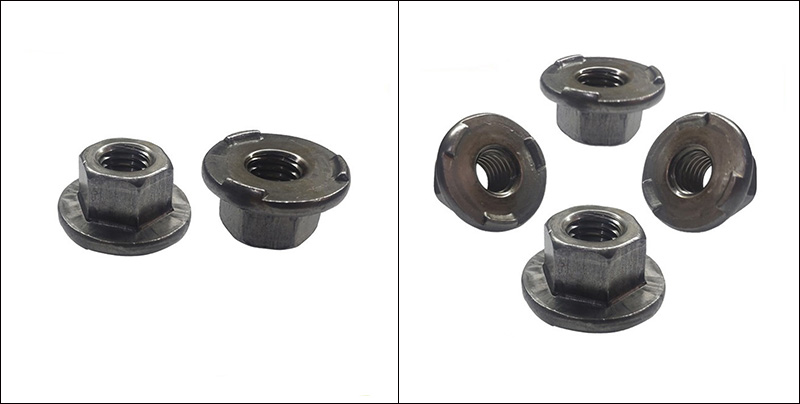

Hexagon Flange Weld Nuts

முக்கிய கட்டமைப்பு அம்சங்கள்

அறுகோண ஃபிளேன்ஜ் வெல்ட் நட்களின் கட்டமைப்பு வடிவமைப்பு மூன்று முக்கிய இலக்குகளை மையமாகக் கொண்டுள்ளது: "நம்பகமான வெல்டிங், துல்லியமான நிலைப்படுத்தல் மற்றும் வசதியான அசெம்பிளி". முக்கிய கட்டமைப்பு அம்சங்களை பின்வருமாறு சுருக்கமாகக் கூறலாம்:

(1) ஹெக்ஸ் ஹெட்

வடிவம்: வழக்கமான அறுகோணம். எதிர் பக்கங்களின் பரிமாணங்கள் ISO/DIN நிலையான சகிப்புத்தன்மைக்கு இணங்குகின்றன.

செயல்பாடு: சிறப்பு கருவிகள் தேவையில்லாமல், திறந்த முனை குறடு அல்லது சாக்கெட்டைப் பயன்படுத்தி எளிதாக இறுக்கலாம்.

நன்மை: சாதாரண அறுகோண கொட்டைகளுடன் இணக்கமானது, ஆன்-சைட் அசெம்பிளி மற்றும் பராமரிப்பை எளிதாக்குகிறது.

(2) Flange அடிப்படை

வடிவம்: விரிந்த விளிம்பு மேற்பரப்பு

செயல்பாடு: பணிப்பகுதியுடன் தொடர்பு பகுதியை அதிகரிக்கவும், அழுத்தத்தை விநியோகிக்கவும், மெல்லிய தாள் பொருள் சிதைவதைத் தடுக்கவும்.

பிளாட் வாஷர்களை மாற்றவும் மற்றும் கூறுகளின் எண்ணிக்கை மற்றும் சட்டசபை படிகளை குறைக்கவும்.

நன்மைகள்: இணைப்பு நம்பகத்தன்மையை அதிகரிக்கிறது மற்றும் ஒட்டுமொத்த செலவுகளை குறைக்கிறது.

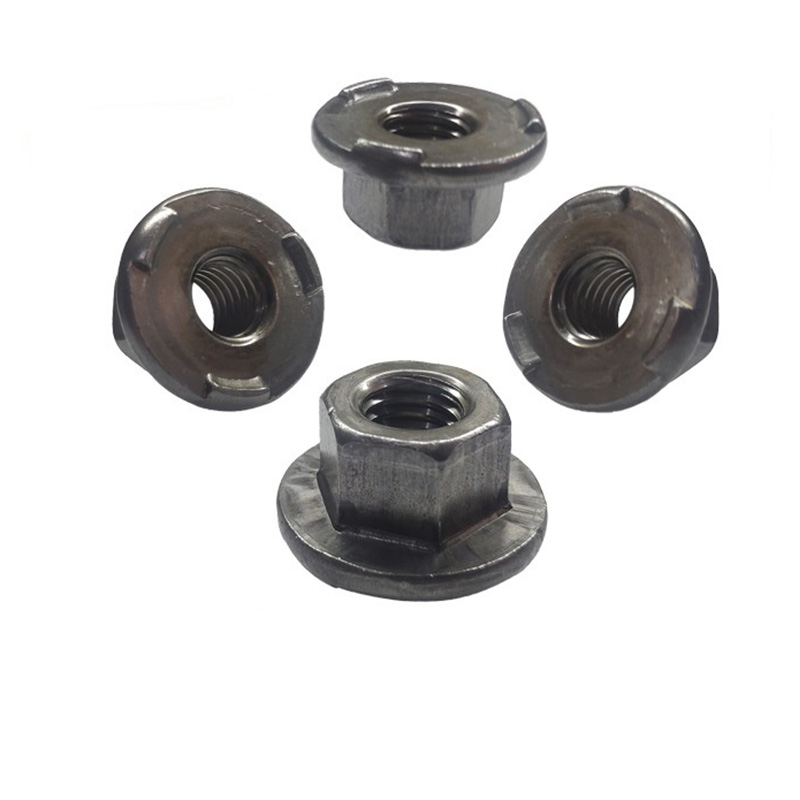

(3) வெல்ட் கணிப்புகள்

அறுகோண ஃபிளேன்ஜ் வெல்ட் கொட்டைகளை சாதாரண ஃபிளேன்ஜ் கொட்டைகளிலிருந்து வேறுபடுத்தும் மிக முக்கியமான அம்சம் இதுவாகும்.

அம்சம்	விளக்கம்
அளவு	நிலையான வடிவமைப்பு 3 துண்டுகளைக் கொண்டுள்ளது, விளிம்பின் கீழ் மேற்பரப்பில் 120 ° சமமாக விநியோகிக்கப்படுகிறது.
வடிவம்	கூர்மையான விளிம்புகள் இல்லாமல் மென்மையான மற்றும் வட்டமான மேல் கொண்ட கோள அல்லது கூம்பு-உச்சி.
உயரம்	0.5 - 0.8 மிமீ (அடிப்படை பொருளின் தடிமன் படி சரிசெய்யக்கூடியது)
செயல்பாடு	① எதிர்ப்பு வெல்டிங்கின் போது, புரோட்ரூஷன்கள் முதலில் உருகி, நிலையான உருகிய மையத்தை உருவாக்குகின்றன; ③ வெல்டிங் செயல்பாட்டில் இல்லாதபோது, பணிப்பகுதியை தற்காலிகமாக இடத்தில் வைத்திருக்கலாம், இது தானியங்கு உற்பத்தி வரிசையை நிலைநிறுத்த உதவுகிறது.
நன்மைகள்	வெல்டிங் ஊடுருவல் சீரானது, பொருத்துதல் துல்லியம் அதிகமாக உள்ளது, மேலும் இது ரோபோட் தானியங்கி வெல்டிங்கிற்கு ஏற்றது.

Hexagon Flange Weld Nuts

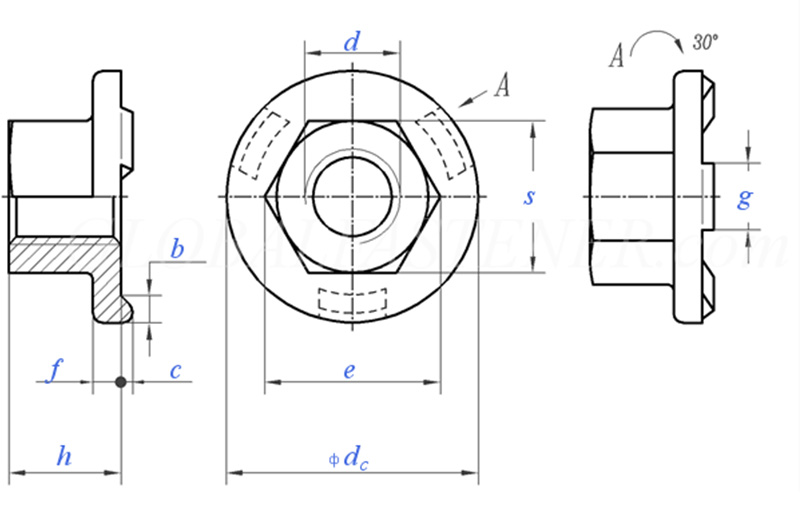

நூல் அளவு			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	கரடுமுரடான நூல் சுருதி		0.8	1	1.25	1.5	1.75	2	2
P	சிறந்த நூல் சுருதி		/	/	/	/	15	1.5	1.5
C	பெயரளவு அளவு	± 0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	அதிகபட்சம்		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	நிமிடம்		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	நிமிடம்		8.2	10.6	13.6	16.9	19.4	22.4	25
e	அதிகபட்சம்		8.5	10.9	14	17.5	20	23	26
f	பெயரளவு அளவு	± 0.25	1.7	2	2.5	3	3	4	4
g	பெயரளவு அளவு	± 0.1	4	5	6	7	8	8	8
m	நிமிடம்		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	அதிகபட்சம்		5	7	10	13	15	17	19.5
S	அதிகபட்சம்		8	10	13	16	18	21	24
S	நிமிடம்		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	அதிகபட்சம் = பெயரளவு அளவு		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	நிமிடம்		2	2.5	2.5	2.75	3	3.25	3.5
1000 யூனிட்களுக்கு			/	5.7	12.2	21.8	29.4	45.8	/
