Flanged ஹெக்ஸ் வெல்ட் நட்

நீங்கள் ஒரு கொட்டை வெல்ட் செய்ய வேண்டிய இடத்தில், சீனாவின் உற்பத்தியாளர் மற்றும் சப்ளையர் Xiaoguo® இன் Flanged hex weld nut ஐ நம்பலாம். நாங்கள் உலகம் முழுவதும் 500 வாடிக்கையாளர்களுக்கு சேவை செய்துள்ளோம். 1 மிமீ மெல்லிய தட்டுகள் முதல் 10 மிமீ தடிமன் கொண்ட தட்டுகள் வரை, வெல்டிங் துல்லியமாகவும் உறுதியாகவும் இருக்கும். முதலில் சிறிய அளவிலான மாதிரி சோதனைகளை நடத்துவதில் வாடிக்கையாளர்களை நாங்கள் ஆதரிக்கிறோம், மேலும் பெரிய அளவிலான மொத்த கொள்முதல்களுக்கு தள்ளுபடியும் இருக்கும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

முக்கிய நன்மை

Flanged hex weld nut ஆனது துல்லியமான நிலைப்பாடு, நிரந்தர எதிர்ப்பு தளர்த்துதல், ஒற்றை பக்க அசெம்பிளி மற்றும் அனுசரிப்பு வலிமை ஆகியவற்றை ஒருங்கிணைக்கிறது. அதே நேரத்தில், இது பாகங்கள் மற்றும் உழைப்பு நேரங்களின் எண்ணிக்கையை குறைக்கிறது, இது மெல்லிய தாள் உலோக இணைப்புகளுக்கு விருப்பமான வெல்டிங் நட்டு ஆகும்.

(1) Flange ஒருங்கிணைப்பு

விரிவடைந்த விளிம்பு மேற்பரப்புடன் பொருத்தப்பட்டுள்ளது, இது அழுத்தத்தை சமமாக விநியோகிக்கிறது மற்றும் மெல்லிய தட்டு சரிவதைத் தடுக்கிறது. கூடுதல் துவைப்பிகள் தேவையில்லை.

(2) மூன்று உயர்த்தப்பட்ட தளங்கள், துல்லியமான நிலைப்படுத்தல்

விளிம்பின் கீழ் மேற்பரப்பில் மூன்று 120° கோண வெல்டிங் புரோட்ரூஷன்கள் உள்ளன, அவை தானாகவே சீரமைத்து இடப்பெயர்ச்சியைத் தடுக்கின்றன.

(3) நிரந்தர எதிர்ப்பு தளர்த்துதல்

வெல்டிங்கிற்குப் பிறகு, Flanged hex weld nut மற்றும் அடிப்படை பொருள் ஒரு ஒருங்கிணைந்த பகுதியாக மாறும். அதிர்வு மற்றும் தாக்க நிலைமைகளின் கீழ், அது ஒருபோதும் தளர்வடையாது.

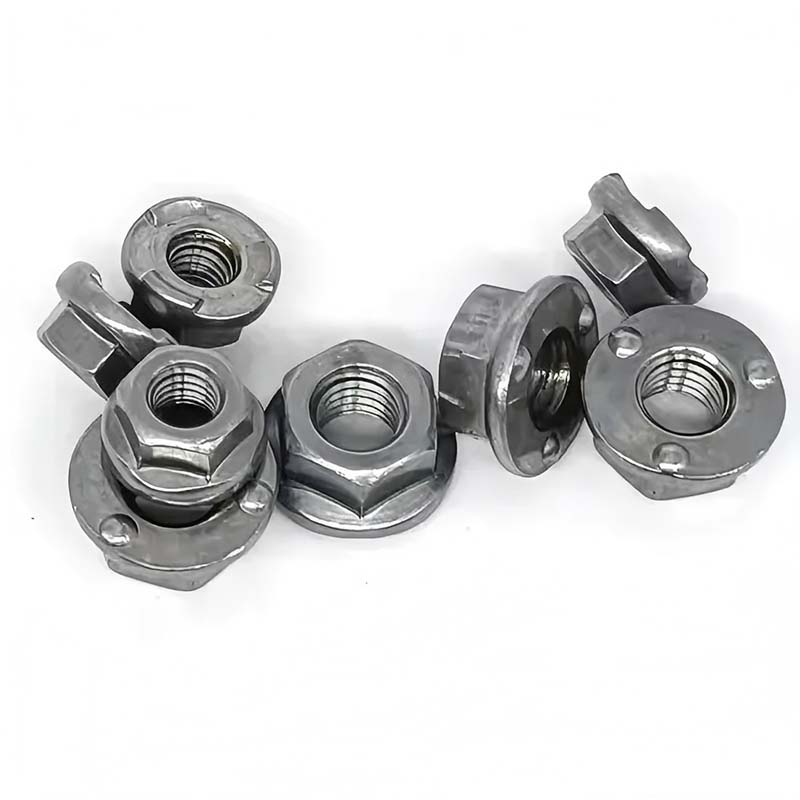

Flanged Hex Weld Nut

(4) வலிமை தரங்களின் முழு வீச்சு (4.8 - 10.9 கிரேடுகள்)

குறைந்த கார்பன் ஸ்டீல் (4.8/6.8 கிரேடுகள்), நடுத்தர கார்பன்/அலாய் ஸ்டீல் (8.8/10.9 கிரேடுகள்), துருப்பிடிக்காத எஃகு (A2-70/A4-70) ஆகியவை விருப்பங்களாகக் கிடைக்கின்றன. வீட்டு உபயோகப் பொருட்கள் முதல் கனரக டிரக் சேஸ் வரை தேவைகளுக்கு ஏற்ப வலிமையை பொருத்தலாம்.

(5) பரந்த அளவிலான அரிப்பை எதிர்க்கும் தீர்வுகள் உள்ளன:

எலக்ட்ரோ-கால்வனைசிங் (48-120 மணிநேர உப்பு தெளிப்பு), ஹாட்-டிப் கால்வனைசிங் (500 மணிநேரம்+), டாக்ரோமெட் (1000 மணிநேரம்+), துருப்பிடிக்காத எஃகு அதன் இயற்கையான நிறத்தில் (304/316), முதலியன. கடற்கரைப் பகுதிகள், இரசாயன ஆலைகள் மற்றும் வெளிப்புற இடங்கள் போன்ற கடுமையான சூழல்களுக்கு ஏற்றது.

(6) ஒற்றை பக்க அசெம்பிளி, பின்புறத்தில் கருவிகள் தேவையில்லை

கொட்டைகள் பணியிடத்தில் பற்றவைக்கப்பட்டுள்ளன. பின்புறத்தில் அவற்றை சரிசெய்ய ஒரு குறடு பயன்படுத்த வேண்டிய அவசியமின்றி, ஒரு பக்கத்திலிருந்து போல்ட்களை இறுக்குங்கள். மூடிய பெட்டிகள் மற்றும் வாகன உடலின் உட்புற குழிவுகள் போன்ற குறுகிய இடைவெளிகளுக்கு குறிப்பாக பொருத்தமானது.

(7) பெரிய அளவிலான தானியங்கி உற்பத்திக்கு ஏற்றது

குளிர்ந்த தலைப்பு உருவாக்கம் + த்ரெடிங், நல்ல பரிமாண நிலைத்தன்மையுடன்; தானியங்கி உணவு அதிர்வு வட்டு மற்றும் ரெசிஸ்டன்ஸ் ஸ்பாட் வெல்டிங் மெஷின் ஆகியவற்றுடன் இணைந்து, "நட் + வாஷர்" தீர்வை விட ஒற்றை-துண்டு ஃபாஸ்டிங் செலவு மிகக் குறைவு.

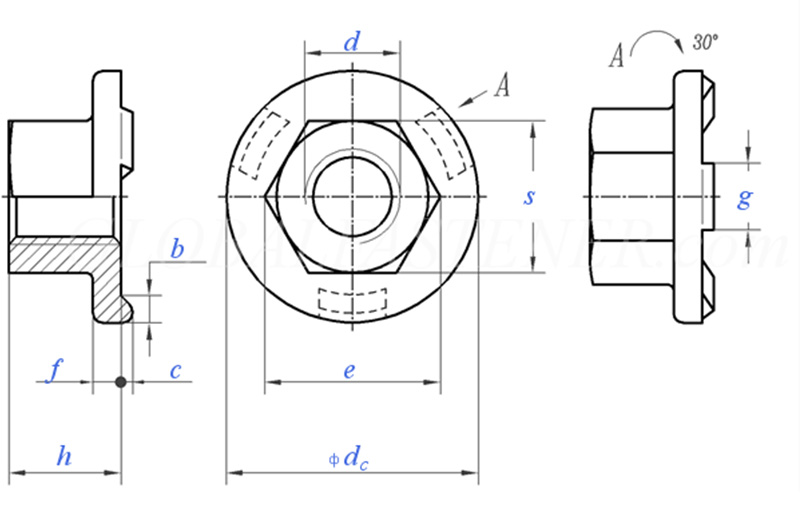

Flanged Hex Weld Nut

நூல் அளவு			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	கரடுமுரடான நூல் சுருதி		0.8	1	1.25	1.5	1.75	2	2
P	சிறந்த நூல் சுருதி		/	/	/	/	15	1.5	1.5
C	பெயரளவு அளவு	± 0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	அதிகபட்சம்		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	நிமிடம்		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	நிமிடம்		8.2	10.6	13.6	16.9	19.4	22.4	25
e	அதிகபட்சம்		8.5	10.9	14	17.5	20	23	26
f	பெயரளவு அளவு	± 0.25	1.7	2	2.5	3	3	4	4
g	பெயரளவு அளவு	± 0.1	4	5	6	7	8	8	8
m	நிமிடம்		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	அதிகபட்சம்		5	7	10	13	15	17	19.5
S	அதிகபட்சம்		8	10	13	16	18	21	24
S	நிமிடம்		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	அதிகபட்சம் = பெயரளவு அளவு		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	நிமிடம்		2	2.5	2.5	2.75	3	3.25	3.5
1000 யூனிட்களுக்கு			/	5.7	12.2	21.8	29.4	45.8	/

பயன்பாட்டு புலங்கள்

Flanged hex weld nut என்பது வலுவான வெல்டிங், துல்லியமான பொருத்துதல், நம்பகமான எதிர்ப்பு தளர்த்துதல் மற்றும் ஒற்றை பக்க அசெம்பிளி போன்ற அதன் நன்மைகள் காரணமாக பின்வரும் தொழில்கள் மற்றும் காட்சிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

(1) ஆட்டோமொபைல் உற்பத்தி: பம்பர்கள், இருக்கைகள், இன்ஸ்ட்ரூமென்ட் பேனல்கள், கதவு பாகங்கள் போன்றவற்றை நிறுவுவதற்கு Flanged hex weld nut பயன்படுகிறது.

(2) உபகரணங்கள் மற்றும் மின்சார அலமாரிகள்: குளிர்சாதனப் பெட்டிகள், சலவை இயந்திரங்கள் மற்றும் குளிரூட்டிகளின் ஓடுகளின் திரிக்கப்பட்ட இணைப்புப் புள்ளிகள்; விநியோக பெட்டிகள் மற்றும் கட்டுப்பாட்டு பெட்டிகளின் நிறுவல் தளங்கள்.

(3) இயந்திர உபகரணங்கள்: தாள் உலோக உறைகள், பாதுகாப்பு கவர்கள் மற்றும் ஆதரவுகள் பொருத்துதல்.

(4) கட்டிடக்கலை மற்றும் வன்பொருள்: இலகு எஃகு கட்டமைப்பு இணைப்புகள், ஆயத்த உலோகக் கூறுகள்.

(5) ரயில் போக்குவரத்து: வண்டிகளின் உட்புற பொருத்துதல்கள் மற்றும் மின் சாதனங்களை சரிசெய்தல்.

(6)புதிய ஆற்றல்: ஒளிமின்னழுத்த இன்வெர்ட்டர் வீடுகள், ஆற்றல் சேமிப்பு அமைச்சரவை உடல்.
