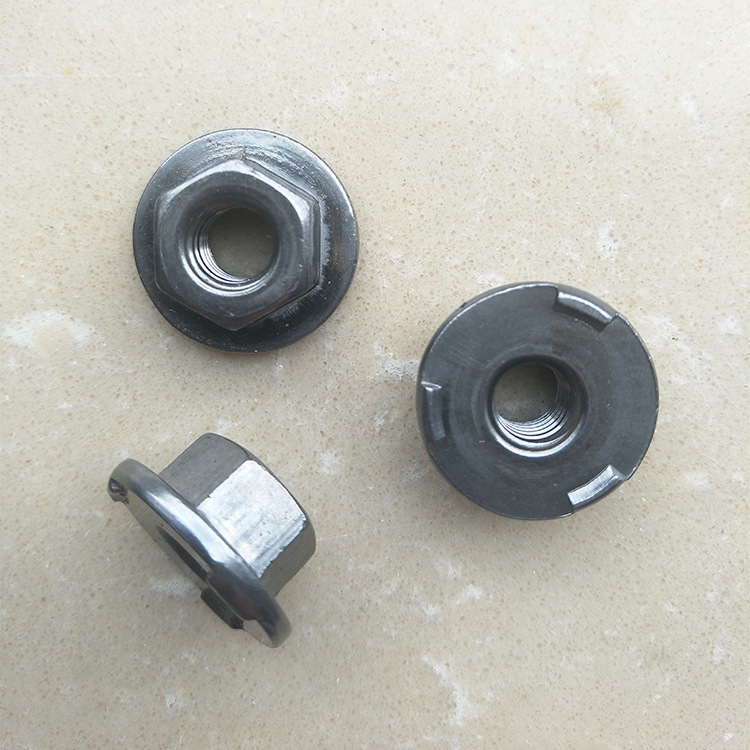

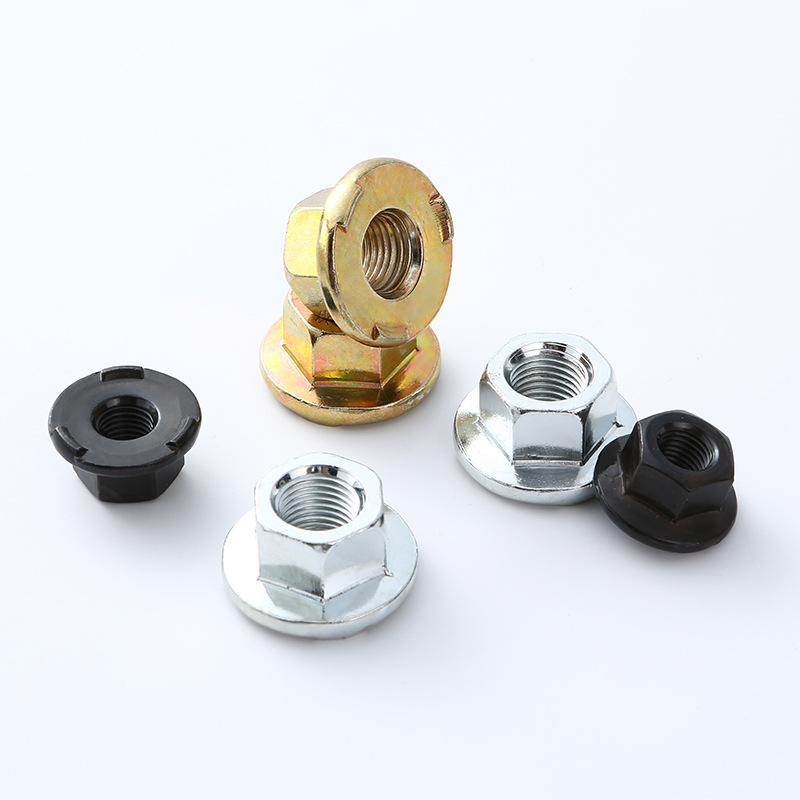

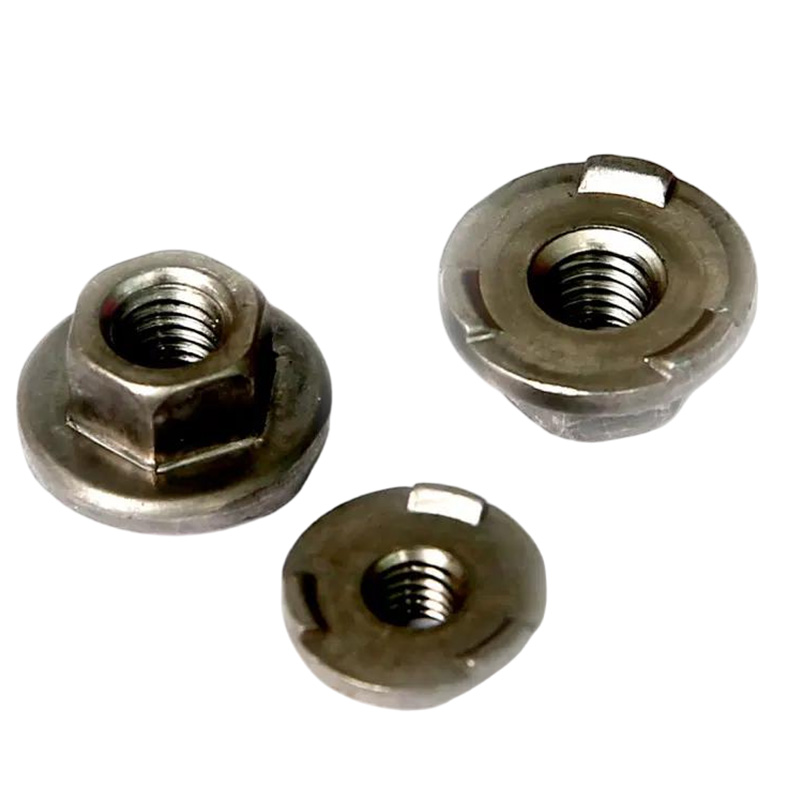

ஹெக்ஸ் ஃபிளேன்ஜ் வெல்டிங் நட்ஸ்

வெல்டிங் செயல்முறை

ஹெக்ஸ் ஃபிளேன்ஜ் வெல்டிங் கொட்டைகளின் முக்கிய வெல்டிங் செயல்முறை எதிர்ப்பு ஸ்பாட் வெல்டிங் ஆகும். இது ஒரு திறமையான மற்றும் நம்பகமான இணைப்பு முறையாகும். வேலை செய்யும் கொள்கை தனித்துவமானது: நட்டின் விளிம்பு மேற்பரப்பு கவனமாக வடிவமைக்கப்பட்ட புரோட்ரூஷன்களுடன் பொருத்தப்பட்டுள்ளது. வெல்டிங் மின்னோட்டம் கடந்து செல்லும் போது, ​​இந்த புரோட்ரஷன்கள் எதிர்ப்பின் அதிக செறிவு கொண்ட பகுதிகளாக மாறும். அபரிமிதமான அழுத்தத்தின் கீழ், அவை விரைவாக உருகி, அதன் மூலம் ஒரு வலுவான வெல்ட் மையத்தை உருவாக்குகின்றன. வேலை செயல்முறையை நான்கு படிகளாக பிரிக்கலாம்:

(1) நிலைப்படுத்தல் மற்றும் அழுத்தம்

தானியங்கி உணவு முறையானது, அடிப்படைப் பொருளில் ஹெக்ஸ் ஃபிளேன்ஜ் வெல்டிங் கொட்டைகளை துல்லியமாக நிலைநிறுத்துகிறது. மேல் மற்றும் கீழ் மின்முனைகள் முன்னமைக்கப்பட்ட அழுத்தத்தைப் பயன்படுத்துகின்றன, இது நட்டுக்கும் உலோகத் தாள்க்கும் இடையில் இறுக்கமான பொருத்தத்தை உறுதி செய்கிறது.

(2) மின்சார வெப்பமாக்கல்

பல ஆயிரம் ஆம்பியர்களின் மின்னோட்டம் ஒரு நொடியில் புரோட்ரூஷன்கள் வழியாகச் சென்றது, இதனால் அவற்றின் அடியில் உள்ள பகுதி வேகமாக உருகும்.

(3) அழுத்தம் தக்கவைத்தல் மற்றும் படிகமாக்கல்

மின்னோட்டம் துண்டிக்கப்பட்ட பிறகு, மின்முனை அழுத்தம் தொடர்ந்து பராமரிக்கப்படுகிறது, உருகிய உலோகம் குளிர்ச்சியாகவும் அழுத்தத்தின் கீழ் படிகமாகவும் அனுமதிக்கிறது, அடர்த்தியான வெல்ட் மையத்தை உருவாக்குகிறது.

(4) மீட்டமைத்தல் மற்றும் நிறைவு செய்தல்

மின்முனை தூக்கி, ஒரு வெல்டிங் சுழற்சி முடிந்தது. பற்றவைக்கப்பட்ட நட்டு தாள் உலோகத்துடன் ஒருங்கிணைக்கப்பட்டுள்ளது, மேலும் அதன் நூல் வலிமை பொதுவாக அடிப்படைப் பொருளை விட அதிகமாக இருக்கும்.

முக்கிய செயல்முறை அளவுருக்கள்

ஹெக்ஸ் ஃபிளேன்ஜ் வெல்டிங் கொட்டைகளுக்கு மிகச் சிறந்த வெல்டிங் தரத்தை அடைவதற்கு, பின்வரும் மூன்று முக்கிய அளவுருக்கள் மீது துல்லியமான கட்டுப்பாடு மிக முக்கியமானது:

(1) வெல்டிங் மின்னோட்டம்

இது வெல்டிங் வலிமையை பாதிக்கும் முதன்மையான காரணியாகும். மின்னோட்டம் மிகக் குறைவாக இருந்தால், அது முழுமையடையாத வெல்டிங் விளைவிக்கும்; அது மிக அதிகமாக இருந்தால், அது ஹெக்ஸ் ஃபிளேன்ஜ் வெல்டிங் கொட்டைகள் தெறிக்க அல்லது "எரிந்துவிடும்".

(2) மின்முனை அழுத்தம்

பணிப்பகுதி இறுக்கமாக தொடர்பில் இருப்பதை உறுதி செய்ய போதுமான அழுத்தத்தை வழங்குவது அவசியம், ஆனால் அதிகப்படியான அழுத்தம் முன்கூட்டியே புரோட்ரஷன்களை நசுக்கக்கூடும், இதனால் வெல்டிங் விளைவை பலவீனப்படுத்துகிறது.

(3) வெல்டிங் நேரம்

இது பொதுவாக மிகவும் குறுகியது (சில பத்து மில்லி விநாடிகள்) மற்றும் வெப்ப உள்ளீட்டைக் கட்டுப்படுத்தப் பயன்படுகிறது, நட்டு அதிக வெப்பமடைவதைத் தடுக்கிறது.

ஒரு பொதுவான M8 ஹெக்ஸ் ஃபிளேன்ஜ் வெல்டிங் நட்ஸுடன் 1.5மிமீ குறைந்த கார்பன் ஸ்டீல் பிளேட்டின் வெல்டிங்கை உதாரணமாக எடுத்துக் கொள்ளுங்கள். குறிப்பு அளவுருக்கள்:

மின் அழுத்தம்: 2.5 - 4.0 kN

வெல்டிங் மின்னோட்டம்: 8 - 11 kA

வெல்டிங் நேரம்: 8 - 15 சுழற்சிகள் (தோராயமாக 0.16 - 0.3 வினாடிகள்)
