Flange உடன் ஹெக்ஸ் வெல்ட் நட்

சீனாவின் உற்பத்தியாளர் Xiaoguo® 316 துருப்பிடிக்காத எஃகு ஹெக்ஸ் வெல்ட் நட்டு, விளிம்புடன் கூடிய கடுமையான வேலை சூழல்களில் அரிப்பை திறம்பட எதிர்க்கும். உப்பு தெளிப்பு சோதனை 1,000 மணி நேரத்திற்கு மேல் நீடிக்கும். தொழிற்சாலையில் தற்போது பூர்வாங்க சோதனைக்காக ஏராளமான மாதிரிகள் உள்ளன.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பொருள் வகைப்பாடு மற்றும் பண்புகள்

விளிம்புடன் கூடிய ஹெக்ஸ் வெல்ட் நட்டின் பல்வேறு பொருட்கள் மற்றும் அவற்றுடன் தொடர்புடைய பண்புகளை விரிவாக உங்களுக்கு அறிமுகப்படுத்துகிறேன்.

பொருள் வகை வெல்டிங் செயல்திறன் அரிப்பு எதிர்ப்பு செலவு வழக்கமான பயன்பாடுகள்

குறைந்த கார்பன் எஃகு உகந்த நீட்ஸ் பூச்சு (பூச்சு தேவை) குறைந்த விலை ஆட்டோமொபைல் பாடி பேனல்கள், வீட்டு உபயோகப் பொருட்கள் ஷெல், ஜெனரல் ஷீட் மெட்டல் வேலை

நடுத்தர கார்பன் ஸ்டீல்/அலாய் ஸ்டீல் நல்ல பூச்சு தேவை (பூச்சு தேவை) நடுத்தர டிரக் வண்டி, கட்டுமான இயந்திரங்கள், கனரக அமைப்பு

துருப்பிடிக்காத எஃகு 304 சிறந்தது மிதமானது முதல் அதிக விலை வரை உணவு உபகரணங்கள், மருத்துவ உபகரணங்கள், வெளிப்புற அலமாரிகள்

துருப்பிடிக்காத எஃகு 316 சிறந்த உகந்த உயர் விலை கடல் பொறியியல், இரசாயன உபகரணங்கள், கடலோர வசதிகள்

விளிம்புடன் கூடிய ஹெக்ஸ் வெல்ட் நட்டின் வெல்டிங் செயல்திறனின் தரவரிசை: குறைந்த கார்பன் எஃகு சிறந்தது (C ≤ 0.20%), துருப்பிடிக்காத எஃகு அடுத்ததாக வருகிறது (அளவுருக்கள் சரியான முறையில் சரிசெய்யப்பட வேண்டும்), நடுத்தர கார்பன் ஸ்டீல்/அலாய் ஸ்டீல் அதிக கார்பன் உள்ளடக்கத்தைக் கொண்டுள்ளது, இதனால் விரிசல்களைத் தடுக்க குளிரூட்டும் வேகத்தைக் கட்டுப்படுத்த வேண்டும்.

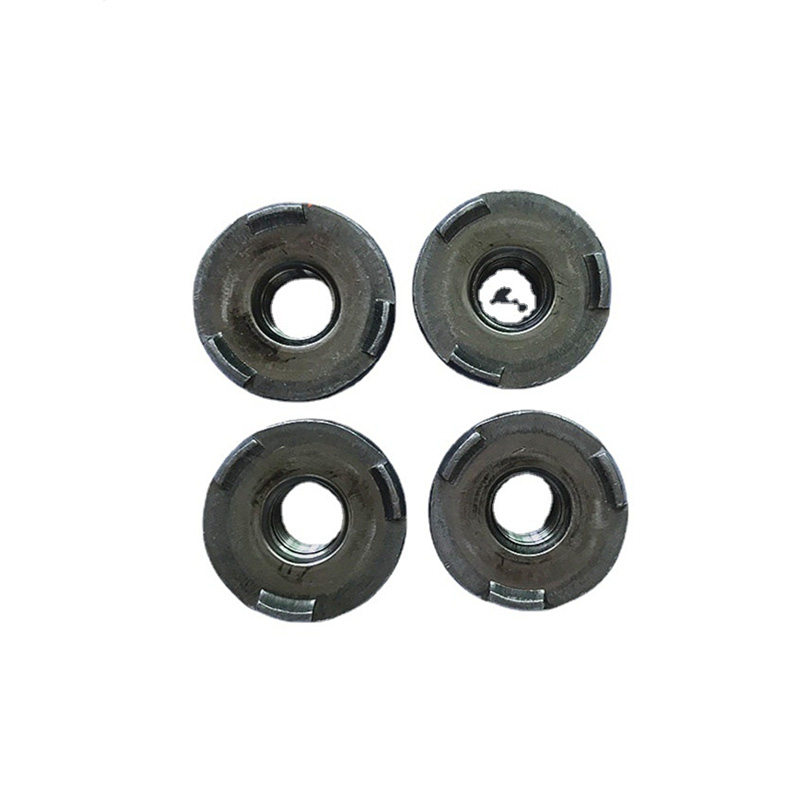

Hex Weld Nut with Flange

பொருட்களைத் தேர்ந்தெடுப்பதற்கான திறவுகோல்

ஃபிளேன்ஜ் மெட்டீரியலுடன் பொருத்தமான ஹெக்ஸ் வெல்ட் நட்டை சரியான தேர்வு செய்வதில் உங்களுக்கு உதவ, உங்கள் குறிப்புக்காக பின்வரும் கொள்கைகளை நாங்கள் தொகுத்துள்ளோம்.

(1) பற்றவைப்புக்கு முன்னுரிமை கொடுங்கள்

ரெசிஸ்டன்ஸ் ஸ்பாட் வெல்டிங்கிற்கு (பொதுவாகப் பயன்படுத்தப்படும் முறை), குறைந்த கார்பன் எஃகு (C ≤ 0.20% உடன்) சிறந்த தேர்வாகும், ஏனெனில் இது நிலையான வெல்ட் கோர்கள் மற்றும் குறைவான சிதறலைக் கொண்டுள்ளது.

நடுத்தர கார்பன் எஃகு / அலாய் எஃகு வெல்டிங் செய்யும் போது, கடினப்படுத்துதல் கட்டமைப்புகள் உருவாக வாய்ப்புள்ளது, எனவே வெல்டிங் தற்போதைய மற்றும் நேரத்தை கண்டிப்பாக கட்டுப்படுத்த வேண்டியது அவசியம்.

துருப்பிடிக்காத எஃகு (304/316) நல்ல வெல்டிபிலிட்டியைக் கொண்டுள்ளது, ஆனால் கால்வனேற்றப்பட்ட அல்லது எண்ணெய் பூசப்பட்ட மேற்பரப்புகளை சுத்தம் செய்ய வேண்டும்.

(2) வலிமை தேவை தேர்வு நிலை

லேசான சுமை (< 400 MPa): 4.8 தர குறைந்த கார்பன் எஃகு.

நடுத்தர சுமை (400 - 600 MPa): தரம் 6.8 குறைந்த கார்பன் எஃகு.

ஹெவி-டூட்டி (600 MPa க்கு மேல்): 8.8 அல்லது 10.9 தர நடுத்தர கார்பன் ஸ்டீல்/அலாய் ஸ்டீல் ஹெக்ஸ் வெல்ட் நட் விளிம்புடன் கூடியது (குறிப்பு: வெல்டிங் செயல்முறையை சரிசெய்யவும்).

(3) சுற்றுச்சூழலின் அடிப்படையில் அரிப்பை எதிர்க்கும் தீர்வைத் தேர்ந்தெடுக்கவும்.

உட்புற உலர் சூழல்: மின்-கால்வனேற்றப்பட்ட குறைந்த கார்பன் எஃகு (குறைந்த விலை).

ஈரமான அல்லது வெளிப்புற பயன்பாடு: டாக்ரோமெட் பூச்சு அல்லது ஹாட் டிப் கால்வனேற்றப்பட்ட குறைந்த கார்பன் எஃகு.

அதிக அரிக்கும் தன்மை (கடலோர/வேதியியல்): துருப்பிடிக்காத எஃகு 316 (A4-70).

உணவு/சுகாதாரம்: துருப்பிடிக்காத எஃகு 304 (A2-70).

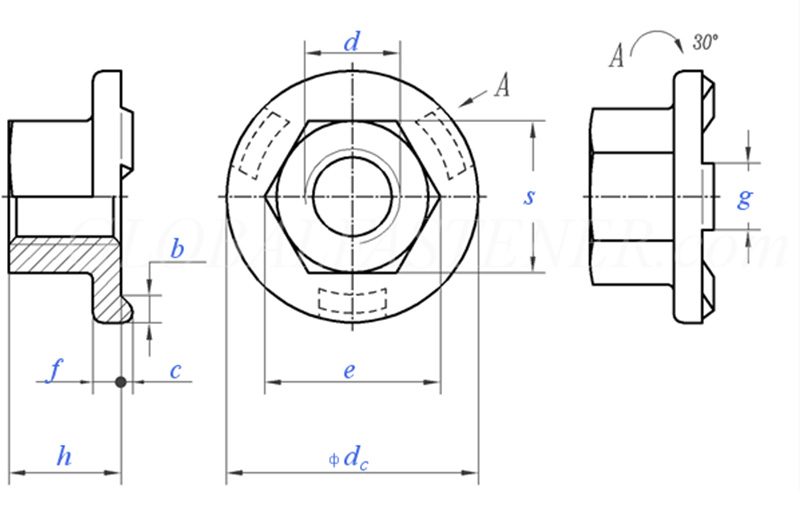

Hex Weld Nut with Flange

நூல் அளவு			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	கரடுமுரடான நூல் சுருதி		0.8	1	1.25	1.5	1.75	2	2
P	சிறந்த நூல் சுருதி		/	/	/	/	15	1.5	1.5
C	பெயரளவு அளவு	± 0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	அதிகபட்சம்		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	நிமிடம்		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	நிமிடம்		8.2	10.6	13.6	16.9	19.4	22.4	25
e	அதிகபட்சம்		8.5	10.9	14	17.5	20	23	26
f	பெயரளவு அளவு	± 0.25	1.7	2	2.5	3	3	4	4
g	பெயரளவு அளவு	± 0.1	4	5	6	7	8	8	8
m	நிமிடம்		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	அதிகபட்சம்		5	7	10	13	15	17	19.5
S	அதிகபட்சம்		8	10	13	16	18	21	24
S	நிமிடம்		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	அதிகபட்சம் = பெயரளவு அளவு		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	நிமிடம்		2	2.5	2.5	2.75	3	3.25	3.5
1000 யூனிட்களுக்கு			/	5.7	12.2	21.8	29.4	45.8	/

அடிக்கடி கேட்கப்படும் கேள்விகள்

(1) விளிம்புடன் கூடிய ஹெக்ஸ் வெல்ட் நட்டுக்கும் வழக்கமான வெல்டிங் நட்டுக்கும் என்ன வித்தியாசம்?

முக்கிய வேறுபாடு ஃபிளேன்ஜ் அடித்தளத்தில் உள்ளது. வழக்கமான வெல்டிங் நட்டின் அடிப்பகுதி தட்டையானது, அதே சமயம் ஃபிளேன்ஜுடன் கூடிய ஹெக்ஸ் வெல்ட் நட்டின் அடிப்பகுதி ஒரு வட்ட விளிம்பு வட்டு உள்ளது. ஃபிளேன்ஜின் செயல்பாடு அழுத்தம் தாங்கும் பகுதியை அதிகரிப்பது மற்றும் பிளாட் வாஷரை மாற்றுவதாகும்.

(2) உங்கள் தயாரிப்புகள் எந்த சர்வதேச தரங்களுக்கு இணங்குகின்றன?

ISO 21670 (சர்வதேச தரநிலை), DIN 977 (ஜெர்மன் தரநிலை) மற்றும் GB/T 13681.2 (சீன தேசிய தரநிலை) ஆகியவற்றை நாங்கள் கண்டிப்பாக பின்பற்றுகிறோம்.

(3) வெல்டிங் செய்த பிறகு பூச்சு சேதமடையுமா? துருப்பிடிப்பதைத் தடுப்பது எப்படி?

வெல்டிங்கின் போது உயர்த்தப்பட்ட பகுதியில் உள்ள பூச்சு உருகிவிடும், மேலும் அதிக வெப்பநிலை காரணமாக சுற்றியுள்ள பூச்சு நிறம் மாறலாம். வெல்டிங்கிற்குப் பிறகு, குளிர்ந்த கால்வனிசிங் ஸ்ப்ரே அல்லது துருவைத் தடுக்கும் வண்ணப்பூச்சியை வெல்டிங் மடிப்புக்கு உள்நாட்டில் மீண்டும் பயன்படுத்தலாம்.
