6 ப்ராஜெக்ஷன் ஹெக்ஸ் வெல்ட் நட் ஃபிளேன்ஜ்

சீனாவின் சப்ளையர் மற்றும் உற்பத்தியாளர் Xiaoguo® 6 ப்ரொஜெக்ஷன் ஹெக்ஸ் வெல்ட் நட் ஃபிளேன்ஜ் மூலம் துல்லியமான குளிர் தலைப்பு செயல்முறை மூலம் தயாரிக்கப்படுகிறது, சீரான வெல்டிங் புள்ளிகள் மற்றும் வெல்டிங் தரத்தை உறுதி செய்கிறது. தொழிற்சாலை அதிக உற்பத்தி திறன் கொண்டது மற்றும் தயாரிப்பு தகுதி விகிதம் 99.8% வரை அதிகமாக உள்ளது, இது வாடிக்கையாளர்களின் பெரிய அளவிலான கொள்முதல் தேவைகளை பூர்த்தி செய்ய முடியும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

விளிம்புடன் 6 ப்ரொஜெக்ஷன் ஹெக்ஸ் வெல்ட் நட்டை எவ்வாறு பயன்படுத்துவது?

விளிம்புடன் கூடிய 6 ப்ரொஜெக்ஷன் ஹெக்ஸ் வெல்ட் நட்டின் சரியான பயன்பாடு மூன்று படிகளை உள்ளடக்கியது: முன் வெல்டிங் தயாரிப்பு, வெல்டிங் செயல்பாடு மற்றும் பிந்தைய வெல்ட் ஆய்வு மற்றும் போல்ட் அசெம்பிளி.

【1】முன்-வெல்ட் தயாரிப்பு

(1) கொட்டைகளின் விவரக்குறிப்புகளை உறுதிப்படுத்தவும்

நூல் விவரக்குறிப்புகள், செயல்திறன் தரங்கள் மற்றும் மேற்பரப்பு சிகிச்சைகள் ஆகியவை வடிவமைப்போடு ஒத்துப்போகின்றனவா என்பதைச் சரிபார்க்கவும். தவறான விவரக்குறிப்புகளைப் பயன்படுத்துவது போல்ட்கள் சரியாகப் பொருந்தாமல் அல்லது போதுமான வெல்டிங் வலிமை இல்லாமல் போகும்.

(2) அடிப்படைப் பொருளை ஆய்வு செய்யவும்

அடிப்படைப் பொருள் வெல்டபிள் உலோகமாக இருக்க வேண்டும் (குறைந்த கார்பன் எஃகு, கால்வனேற்றப்பட்ட எஃகு, துருப்பிடிக்காத எஃகு போன்றவை), நட்டுக்கு பரிந்துரைக்கப்பட்ட வரம்பிற்குள் தடிமன் (பொதுவாக 0.8 முதல் 3.0 மிமீ வரை)

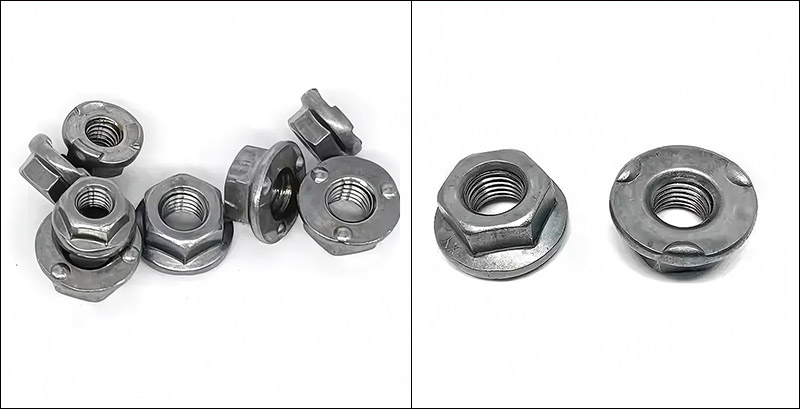

6 Projection Hex Weld Nut with Flange

【2】வெல்டிங் செயல்பாடு

(1) கைமுறை வெல்டிங் (ஒற்றை துண்டுகள் அல்லது சிறிய தொகுதிகளுக்கு)

6 ப்ரொஜெக்ஷன் ஹெக்ஸ் வெல்ட் நட்டை ஃபிளாஞ்சுடன் கீழ் எலக்ட்ரோடு பொசிஷனிங் பின்னில் வைக்கவும், ஃபிளேன்ஜ் மேற்பரப்பு கீழே இருக்கும்படியும், ப்ரோட்ரூஷன்கள் பணிப்பக்கத்துடன் தொடர்பு கொள்ளவும்.

கொட்டையின் மேல் வேலைப்பொருளை (அடிப்படைப் பொருள்) மூடவும், இதனால் கொட்டையின் புரோட்ரூஷன்கள் பணிப்பொருளுடன் நெருங்கிய தொடர்புக்கு வரும்.

வெல்டிங் இயந்திரத்தைத் தொடங்கவும், மேல் மின்முனையைக் குறைக்கவும், அழுத்தத்தைப் பயன்படுத்தவும் மற்றும் சக்தியை இயக்கவும்.

ஒரு குறுகிய காலத்திற்கு அழுத்தத்தை பராமரிக்கவும் (அழுத்தம் தக்கவைத்தல்), உருகிய மையத்தை திடப்படுத்துகிறது.

மின்முனையைத் தூக்கி, பணிப்பகுதியை அகற்றவும்.

(2) தானியங்கி வெல்டிங் (பெரிய தொகுதி)

தானியங்கு உணவுக்கு அதிர்வுறும் அட்டவணையைப் பயன்படுத்தி, கொட்டைகள் கீழ் மின்முனை பொருத்துதல் அறைக்குள் அனுப்பப்படுகின்றன.

ரோபோக்கள் அல்லது கன்வேயர் பெல்ட்கள் பணியிடங்களை வெல்டிங் நிலையத்திற்கு நகர்த்துகின்றன.

வெல்டிங் செயல்முறை PLC ஆல் கட்டுப்படுத்தப்படுகிறது மற்றும் அளவுருக்கள் உண்மையான நேரத்தில் கண்காணிக்கப்படும்.

வெல்டிங் பிறகு தானியங்கி வெளியேற்றம்.

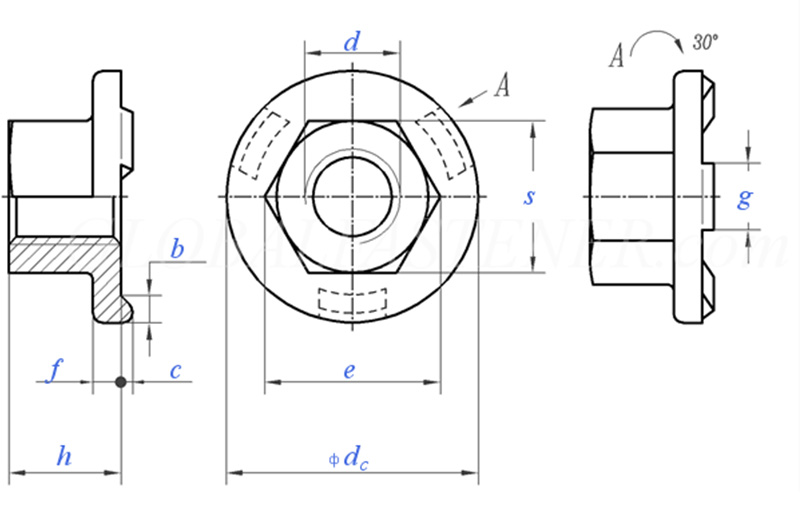

6 Projection Hex Weld Nut with Flange

நூல் அளவு			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	கரடுமுரடான நூல் சுருதி		0.8	1	1.25	1.5	1.75	2	2
P	சிறந்த நூல் சுருதி		/	/	/	/	15	1.5	1.5
C	பெயரளவு அளவு	± 0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	அதிகபட்சம்		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	நிமிடம்		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	நிமிடம்		8.2	10.6	13.6	16.9	19.4	22.4	25
e	அதிகபட்சம்		8.5	10.9	14	17.5	20	23	26
f	பெயரளவு அளவு	± 0.25	1.7	2	2.5	3	3	4	4
g	பெயரளவு அளவு	± 0.1	4	5	6	7	8	8	8
m	நிமிடம்		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	அதிகபட்சம்		5	7	10	13	15	17	19.5
S	அதிகபட்சம்		8	10	13	16	18	21	24
S	நிமிடம்		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	அதிகபட்சம் = பெயரளவு அளவு		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	நிமிடம்		2	2.5	2.5	2.75	3	3.25	3.5
1000 யூனிட்களுக்கு			/	5.7	12.2	21.8	29.4	45.8	/

【3】 பிந்தைய வெல்ட் ஆய்வு

(1) தோற்றம்: காட்சி ஆய்வு மூலம், நட்டு சாய்ந்து இல்லை என்பதை சரிபார்க்கவும், மற்றும் விளிம்பு இறுக்கமாக வேலைப்பொருளுடன் இணைக்கப்பட்டுள்ளது.

(2) நூல் அளவீடு: சோதனை செய்ய நூல் அளவைப் பயன்படுத்தவும், த்ரெட் கேஜ் சீராக செல்கிறது, மற்றும் நிறுத்த அளவு நிறுத்தப்படும்.

(3) முறுக்கு சோதனை: முறுக்கு விசையைப் பயன்படுத்தி பற்றவைக்கப்பட்ட நட்டுக்கு முறுக்குவிசையைப் பயன்படுத்துங்கள். நட்டு சுழலவில்லை, மற்றும் வெல்ட் புள்ளி கிழிக்காது.

【4】ஃபாஸ்டனர் அசெம்பிளி

விளிம்புடன் கூடிய 6 ப்ரொஜெக்ஷன் ஹெக்ஸ் வெல்ட் நட்டு சரி செய்யப்பட்ட பிறகு, அவற்றை போல்ட்களை நிறுவ பயன்படுத்தலாம்.

(1) நூல் சீரமைப்பு: முதலில், உங்கள் கைகளைப் பயன்படுத்தி போல்ட்டை 2 முதல் 3 திருப்பங்களில் திருகவும். அது மென்மையாக இருப்பதை உறுதிசெய்த பிறகு, ஒரு கருவியைப் பயன்படுத்தவும்.

(2) இறுக்கமான முறுக்கு: ஒரு முறுக்கு விசையைப் பயன்படுத்தவும் மற்றும் விவரக்குறிப்புகளின்படி முறுக்குவிசையைக் கட்டுப்படுத்தவும்.

(3) பிரித்தெடுத்தல்: வழக்கமான குறடு பயன்படுத்தி இதை எளிதாக பிரிக்கலாம்.
