சதுர ப்ரொஜெக்ஷன் வெல்ட் நட்ஸ்

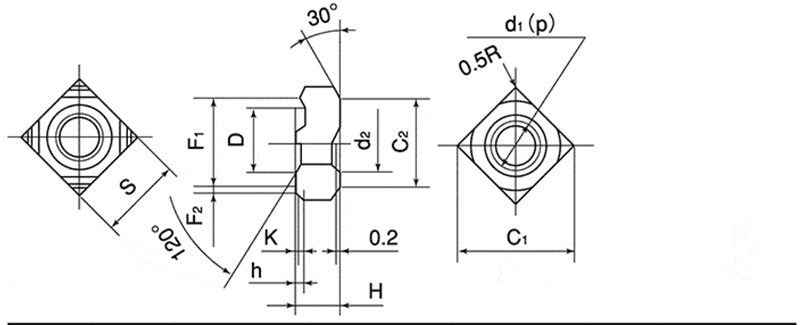

கட்டமைப்பு பண்புகள்

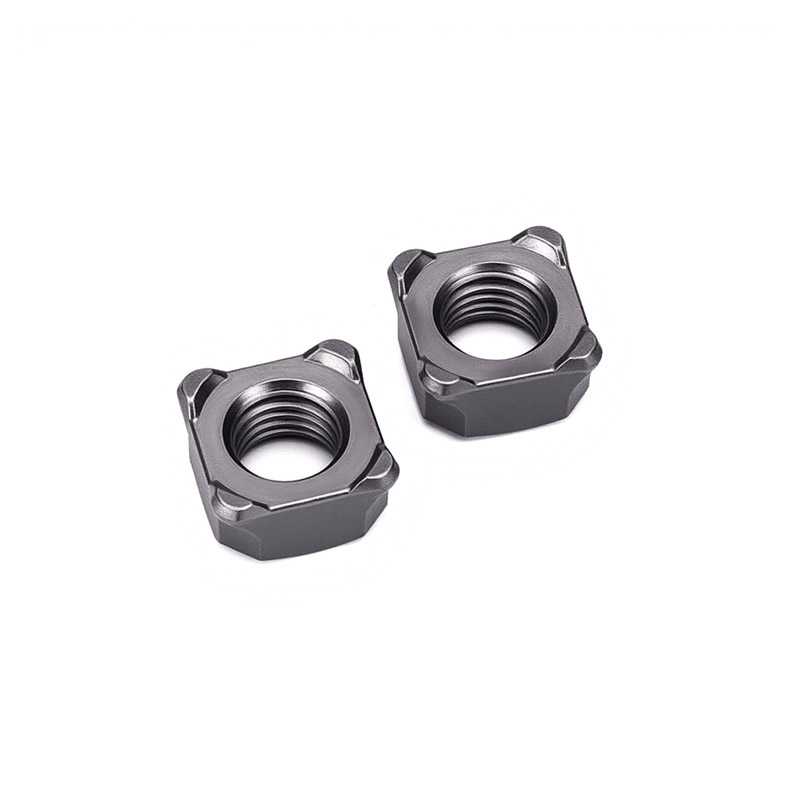

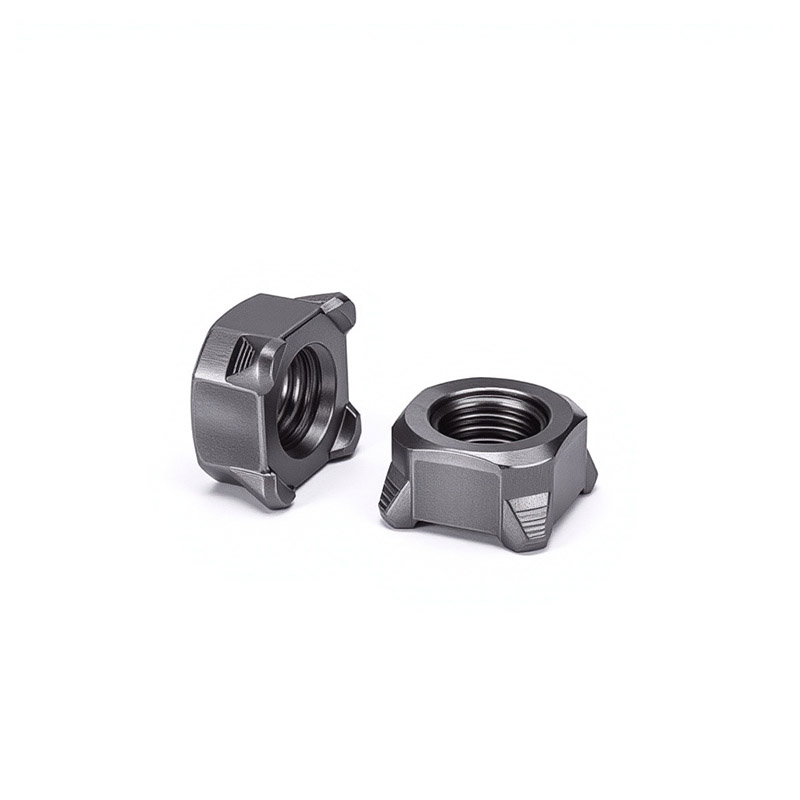

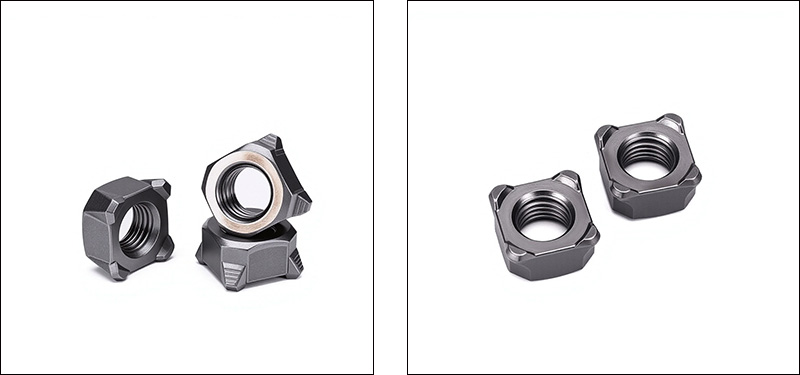

ஸ்கொயர் ப்ரொஜெக்ஷன் வெல்ட் நட்ஸ் என்பது கீழே பல வெல்டிங் கணிப்புகளைக் கொண்ட ஒரு சதுர நட்டு ஆகும். அதன் கட்டமைப்பு வடிவமைப்பு மூன்று முக்கிய இலக்குகளை மையமாகக் கொண்டுள்ளது: வெல்டிங் நம்பகத்தன்மை, துல்லியமான நிலைப்படுத்தல் மற்றும் எதிர்ப்பு-திருப்பு செயல்திறன்.

【1】சதுர அடித்தளம்

（1（வடிவம்: நான்கு பக்கங்களும் சம நீளம் மற்றும் நான்கு மூலைகளும் செங்கோணத்தில் இருக்கும் ஒரு சரியான சதுரம். இது பணியிடத்தின் சதுர துளைக்குள் பொருந்தும்போது தானாகவே சுழற்சியைத் தடுக்கலாம்.

(2) விளிம்பு அகலம்: எடுத்துக்காட்டாக, M8 14mm, M10 17mm. வெல்டிங்கின் போது அடிப்படைப் பொருட்களில் கொட்டைகள் சிக்கிக் கொள்வதைத் தடுக்க இது போதுமான அழுத்தம் தாங்கும் பகுதியை வழங்குகிறது.

(3) தடிமன் (உயரம்): பொதுவாக 6 முதல் 10 மிமீ. இணைப்பு வலிமையை வழங்க போதுமான நூல் ஈடுபாட்டின் நீளத்தை இது உறுதி செய்கிறது.

【2】வெல்டிங் திட்டம்செயல்கள்

(1) அளவு: சீரான மின்னோட்டம் மற்றும் சீரான வெல்ட் மையத்தை உறுதி செய்வதற்காக நான்கு-புள்ளி சமச்சீர் முறையில் விநியோகிக்கப்படுகிறது

(2) நிலை: வெல்டிங் நிலைத்தன்மையை அதிகரிக்க, கீழ் மேற்பரப்பின் நான்கு மூலைகளிலும், விளிம்பிற்கு அருகில்

(3) வடிவம்: கோள அல்லது கூம்பு-உச்சி வடிவம், மென்மையான மேல்

(4) உயரம்: 0.5 ~ 1.2 மிமீ, அடிப்படைப் பொருளுடன் நெருங்கிய தொடர்பை உறுதி செய்ய

அகலம்/விட்டம்: தோராயமாக 1.5 ~ 2.5 மிமீ

【3】உள் நூல்

(1) நூல் விவரக்குறிப்பு: மெட்ரிக் M4 முதல் M16 வரை, இம்பீரியல் #6 முதல் 5/8″. பொருந்தும் போல்ட்களுடன் பிரிக்கக்கூடிய இணைப்பை உருவாக்குகிறது.

(2) நூல் துல்லியம்: 6H (மெட்ரிக்), 2B (இம்பீரியல்). ஸ்கொயர் ப்ரொஜெக்ஷன் வெல்ட் நட்ஸ் மற்றும் போல்ட் இடையே ஒரு நல்ல பொருத்தத்தை உறுதி செய்கிறது.

(3) நூல் நீளம்: போதுமான நூல் ஈடுபாட்டின் நீளத்தை வழங்குகிறது.

(4) நூல் நோக்குநிலை: நுழைவு முனையில் எளிதாக போல்ட் செருகுவதற்கு சேம்பர்கள் இருக்கலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

(1) ஸ்கொயர் ப்ரொஜெக்ஷன் வெல்ட் நட்ஸ் எந்த வெல்டிங் முறைக்கு ஏற்றது? அளவுருக்கள் என்ன?

மிகவும் பொதுவாக பயன்படுத்தப்படும் முறை எதிர்ப்பு திட்ட வெல்டிங் ஆகும். M8 குறைந்த கார்பன் ஸ்டீல் நட்டின் வெல்டிங்கை 1.5 மிமீ குறைந்த கார்பன் ஸ்டீல் தகட்டில் உதாரணமாக எடுத்துக் கொள்ளுங்கள். குறிப்பு அளவுருக்கள்: தற்போதைய 8-11 kA, மின்முனை அழுத்தம் 2.5-4.0 kN, வெல்டிங் அதிர்வெண் 8-15 சுழற்சிகள் (தோராயமாக 0.16-0.3 வினாடிகள்).

(2) உங்கள் ஸ்கொயர் ப்ரொஜெக்ஷன் வெல்ட் நட்ஸ் என்ன தரநிலைகளுக்கு இணங்குகிறது?

நாங்கள் DIN 928 (ஜெர்மன் தரநிலை, உலகளவில் மிகவும் பரவலாகப் பயன்படுத்தப்படும்), ASME B18.1 (அமெரிக்க தரநிலை) மற்றும் GB/T 13681.2 (சீன தேசிய தரநிலை) ஆகியவற்றை கண்டிப்பாக பின்பற்றுகிறோம்.

(3) கொட்டைகளின் வெல்டிங் செயல்திறனை எவ்வாறு உறுதி செய்வது?

வெல்டிங் செயல்திறனின் முக்கிய அம்சம் என்னவென்றால், கார்பன் உள்ளடக்கம் ≤ 0.25% ஆக இருக்க வேண்டும். இரசாயன கலவை தகுதியானதா என்பதை உறுதிப்படுத்த ஒவ்வொரு தொகுதி மூலப்பொருட்களிலும் ஸ்பெக்ட்ரல் பகுப்பாய்வு நடத்துகிறோம். அதே நேரத்தில், புரோட்ரஷன்களின் உயரம் மற்றும் வடிவம் சகிப்புத்தன்மை வரம்பிற்குள் கண்டிப்பாக கட்டுப்படுத்தப்படுகின்றன.
