M8 சதுர வெல்ட் நட்

நீங்கள் தொழில்முறை ஃபாஸ்டென்சர்களைத் தேடுகிறீர்களா, Xiaoguo® இன் சமீபத்திய M8 ஸ்கொயர் வெல்ட் நட் உங்கள் சிறந்த தேர்வாக இருக்கலாம். இது தாள் உலோகத்தின் பின் பக்கத்திற்கு ஏற்றது. வெளிப்புற ஃபாஸ்டென்சர்களை நிறுவும் போது, பின் பக்கத்தைத் தொட வேண்டிய அவசியமில்லை. மூடிய வகை உறைகளுக்கு இது மிகவும் பொருத்தமானது.

மாதிரி:Q 371-1999

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

நிலையான மற்றும் முக்கிய பரிமாணங்கள்

M8 ஸ்கொயர் வெல்ட் நட் DIN 928:2013-12 தரநிலையின்படி கண்டிப்பாக தயாரிக்கப்படுகிறது. M4 முதல் M16 வரையிலான கரடுமுரடான நூல்கள் மற்றும் 8 மிமீ முதல் 16 மிமீ வரையிலான நுண்ணிய நூல்கள் கொண்ட சதுர வெல்டிங் கொட்டைகளுக்கான பரிமாணங்கள் மற்றும் தொழில்நுட்பத் தேவைகளை இந்தத் தரநிலை குறிப்பிடுகிறது. தயாரிப்பு தரம் ஏ கிரேடு.

அளவுரு	மதிப்பு (மிமீ)	சகிப்புத்தன்மை
நூல் விவரக்குறிப்பு	M8 × 1.25	-
விளிம்பு அகலம் (s / sw)	14மிமீ	± 0.3
மூலைவிட்ட அகலம் (இ)	18மிமீ	± 0.6
மொத்த தடிமன் (m1 / h)	6.5மிமீ	± 0.3
தலை விட்டம் (dk)	12.8மிமீ	-
புரோட்ரஷன் புள்ளியின் உயரம்	1.0மிமீ	± 0.1
குழிவான புள்ளி கோணம்	45°	±5°

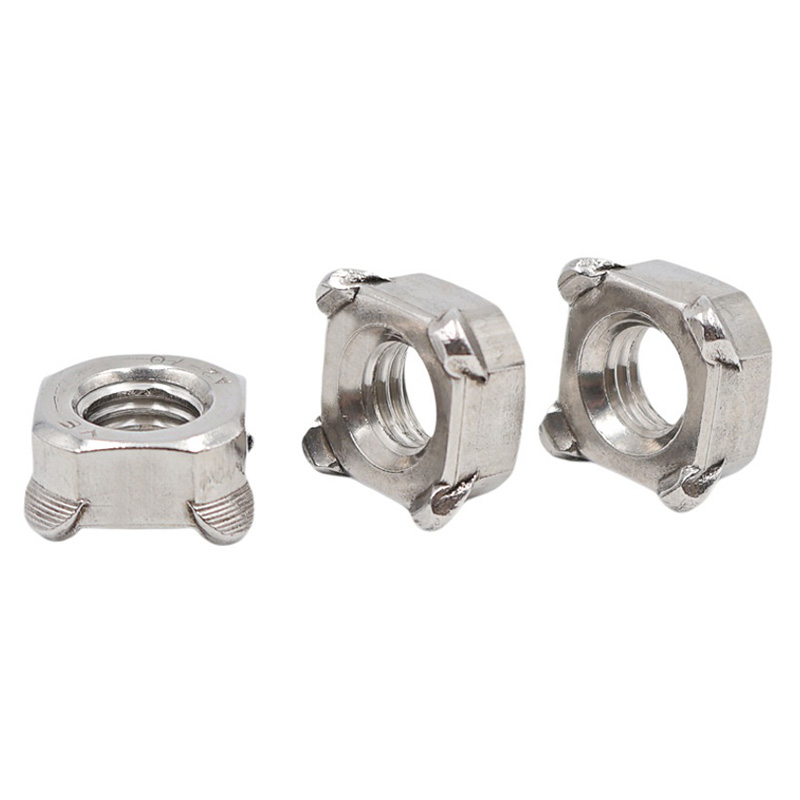

M8 Square Weld Nut

கட்டமைப்பு வகை

M8 ஸ்கொயர் வெல்ட் நட், பொசிஷனிங் முள் உள்ளதா இல்லையா என்பதன் அடிப்படையில் இரண்டு வகைகளாகப் பிரிக்கப்பட்டுள்ளது: பின் இல்லாத வகை மற்றும் முள் பொருத்தப்பட்ட வகை.

(1) பைலட் அல்லாதது

விளக்கம்:

சதுர வடிவம், எதிர் பக்கங்களின் அகலம் 14 மிமீ. கீழ் மேற்பரப்பில் வழிகாட்டி ஊசிகள் இல்லாமல் நான்கு மூலைகளிலும் சமமாக விநியோகிக்கப்படும் நான்கு அரைக்கோள வெல்டிங் புரோட்ரூஷன்கள் உள்ளன. M8 × 1.25 விவரக்குறிப்பு மற்றும் 6H துல்லியத்துடன் கீழ் மேற்பரப்பு தட்டையானது.

வேலை கொள்கை:

வெல்டிங்கின் போது, கீழ் மின்முனையில் உள்ள லோகேட்டிங் பின்கள் அல்லது பணிப்பொருளில் உள்ள சதுர துளைகள் மூலம் நிலைப்படுத்தல் அடையப்படுகிறது. எதிர்ப்பு வெல்டிங்கின் போது நான்கு புரோட்ரூஷன்கள் ஒரே நேரத்தில் உருகி, ஒரு சீரான வெல்ட் மையத்தை உருவாக்குகின்றன.

பொருந்தக்கூடிய காட்சிகள்:

பணிப்பொருளின் சதுர துளையில் ஏற்கனவே M8 ஸ்கொயர் வெல்ட் நட் இருக்கும் போது அல்லது பொருத்துதல் நம்பகமானதாக இருக்கும் போது,

கையேடு வெல்டிங் அல்லது அரை தானியங்கி வெல்டிங் நுட்பங்களை பின்பற்றலாம்.

பொருத்துதல் துல்லியத்திற்கான குறைந்த தேவைகள் கொண்ட செலவு-உணர்திறன் பயன்பாடுகளுக்கு இது ஏற்றது.

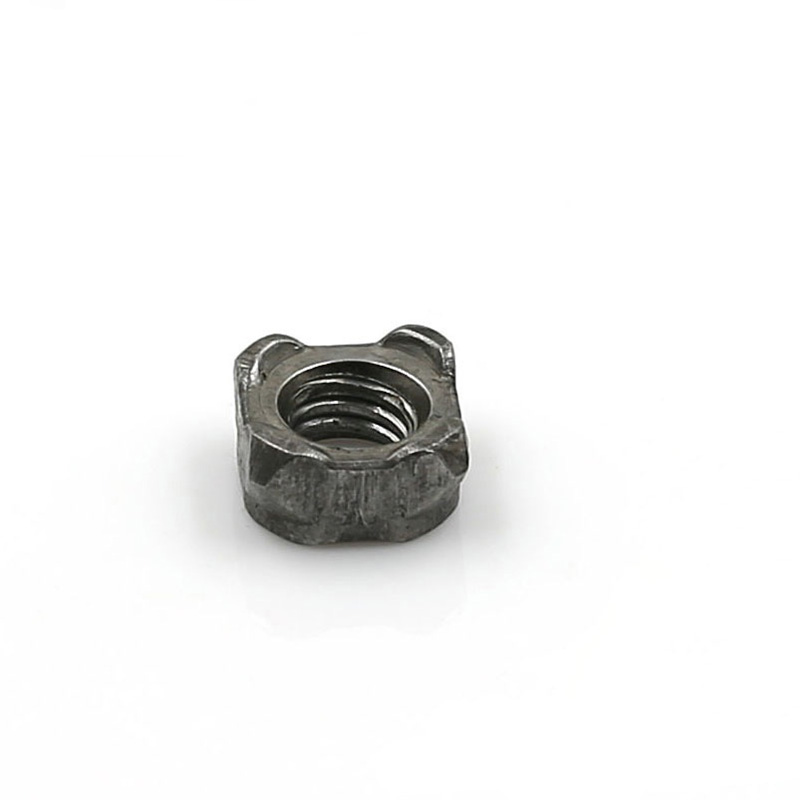

M8 Square Weld Nut

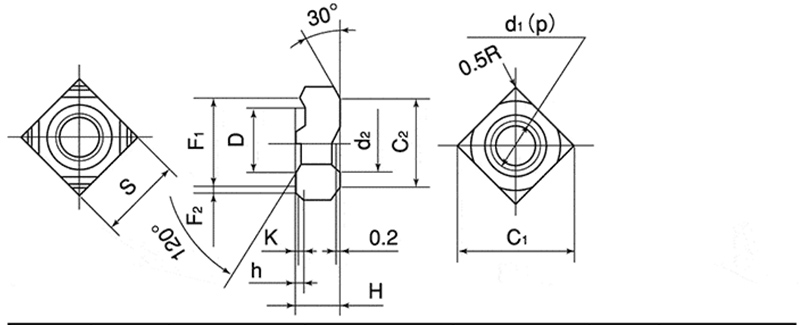

d	p	S		H		h		K	D
பெயரளவு விட்டம்	பிட்ச்	அடிப்படை பரிமாணம்	சகிப்புத்தன்மை	அடிப்படை பரிமாணம்	சகிப்புத்தன்மை	அடிப்படை பரிமாணம்	சகிப்புத்தன்மை	அடிப்படை அளவு (தோராயமான)	அடிப்படை பரிமாணம்	சகிப்புத்தன்மை
M4	0.7	9.0	0一0.2	3.2	± 0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	± 0.2	0.8		0.2	11.0

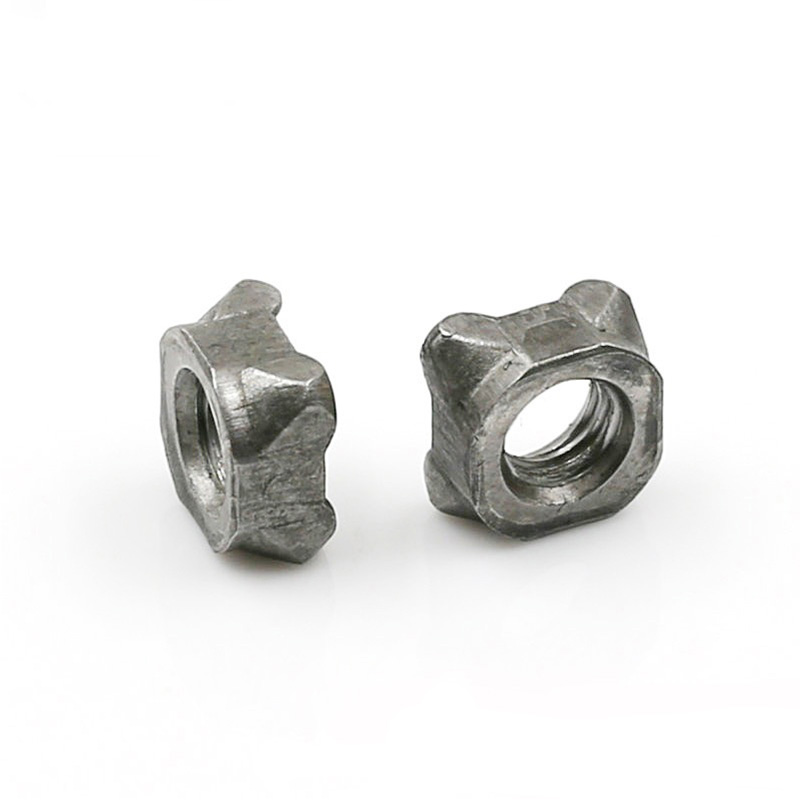

(2) பைலட்

விளக்கம்:

வடிவம் சதுரமானது, எதிர் பக்கங்களின் அகலம் பொதுவாக 14 மிமீ இருக்கும். மைய வழிகாட்டி முள் உடன் கீழ் மேற்பரப்பில் நான்கு மூலை முனைகள் உள்ளன. வழிகாட்டி முள் விட்டம் பொதுவாக 9.6 மிமீ அல்லது 11.6 மிமீ (வாடிக்கையாளர் தேவைகளைப் பொறுத்து) ஆகும். வழிகாட்டி பின்னின் உயரம் 1.5 மிமீ, 2.0 மிமீ அல்லது 2.5 மிமீ ஆகும், இது அடிப்படைப் பொருளின் தடிமனுடன் பொருந்துகிறது. நூல் M8 × 1.25, துல்லியம் 6H.

வேலை கொள்கை:

துல்லியமான நிலையை அடைவதற்கும், வெல்டிங்கின் போது M8 ஸ்கொயர் வெல்ட் நட் மாறுவதைத் தடுப்பதற்கும் வழிகாட்டி முள் பணிப்பொருளின் முன் துளையிடப்பட்ட பொருத்துதல் துளைக்குள் செருகப்படுகிறது. அதே நேரத்தில், வழிகாட்டி முள் ஒரு குறிப்பிட்ட அளவிற்கு வெல்டிங் ஸ்ப்ளேஷ்களை திரிக்கப்பட்ட துளைக்குள் நுழைவதை திறம்பட தடுக்கிறது.

பொருந்தக்கூடிய காட்சிகள்:

தானியங்கி ரோபோ வெல்டிங் லைன் (உயர் நிலைப்படுத்தல் தேவைகளுடன்)

பணியிடத்தில் சதுர துளைகள் இல்லாமல் மற்றும் வட்ட துளைகளால் மட்டுமே நிலைநிறுத்தப்படும் போது

வெல்டிங் கசடு நூல்களைத் தடுப்பதைத் தடுக்க வேண்டிய பயன்பாடுகள்
