    மெட்ரிக் நூலுடன் வெல்ட் ஸ்க்ரூ
    • மெட்ரிக் நூலுடன் வெல்ட் ஸ்க்ரூமெட்ரிக் நூலுடன் வெல்ட் ஸ்க்ரூ
    • மெட்ரிக் நூலுடன் வெல்ட் ஸ்க்ரூமெட்ரிக் நூலுடன் வெல்ட் ஸ்க்ரூ
    • மெட்ரிக் நூலுடன் வெல்ட் ஸ்க்ரூமெட்ரிக் நூலுடன் வெல்ட் ஸ்க்ரூ

    மெட்ரிக் நூலுடன் வெல்ட் ஸ்க்ரூ

    மெட்ரிக் நூலுடன் வெல்ட் திருகு உலோக மேற்பரப்பில் வெல்டிங் செய்ய பயன்படுத்தப்படுகிறது, பின்னர் மற்ற கூறுகளை இணைக்க மெட்ரிக் நூல்கள் பயன்படுத்தப்படுகின்றன. Xiaoguo® நிறுவனம் கையிருப்பில் உள்ள பொருட்களின் போதுமான சரக்குகளைக் கொண்டுள்ளது. அவை உலோக உற்பத்தி, வாகன பேனல்கள் அல்லது தொழில்துறை பிரேம்களுக்கு ஏற்றவை.
    மாதிரி:DIN 34817-2001

    விசாரணையை அனுப்பு

    தயாரிப்பு விளக்கம்

    மோன்
    எம் 5 எம் 6 எம் 8 எம் 10 எம் 12 எம் 14
    P
    0.8 1 1.25 1.5 1.5 1.5
    ஒரு அதிகபட்சம்
    2.4 2.8 3.7 4.4 4.6 4.6
    டி.கே. மேக்ஸ்
    10 12 16 20 24 28
    டி.கே.
    9.64 11.57 15.57 19.48 23.48 27.48
    டி 1 நிமிடம்
    7.85 9.75 13.25 17.15 21.15 25.20
    டி 1 மேக்ஸ்
    8.21 10.11 13.68 17.58 21.67 25.72
    எச் அதிகபட்சம்
    0.8 0.8 1.2 1.4 1.6 1.6
    எச் நிமிடம்
    0.7 0.7 1.1 1.3 1.5 1.5
    கே மேக்ஸ்
    2.2 2.7 3.2 4.2 5 5.8
    கே நிமிடம்
    1.8 2.3 2.8 3.8 4.6 5.4
    R நிமிடம்
    0.1 0.15 0.15 0.15 0.15 0.2
    மற்றும் அதிகபட்சம்
    1.7 1.7 2.2 2.2 2.2 2.7
    மின் நிமிடம்
    1.3 1.3 1.8 1.8 1.8 2.3
    பி 1 மேக்ஸ்
    3.9 4.4 5.9 7.9 9.4 11.5
    பி 1 நிமிடம்
    3.1 3.6 5.1 7.1 8.6 10.5
    ஆம் அதிகபட்சம்
    5.3 6.4 8.4 10.5 13 15

    மெட்ரிக் நூலுடன் வெல்ட் ஸ்க்ரூ வெல்டிங் மூலம் பணியிடத்தில் சரி செய்யப்படுகிறது. இந்த வகை திருகு தலை மற்றும் தலை அல்லாத பாணிகளில் வருகிறது. நூலின் கூற்றுப்படி, இதை மேலும் வெளிப்புற நூல் பற்றவைக்கப்பட்ட திருகுகள் மற்றும் உள் நூல் வெல்டட் திருகுகள் என வகைப்படுத்தலாம். விவரக்குறிப்புகள் பொதுவாக M5 முதல் M14 வரை இருக்கும்.

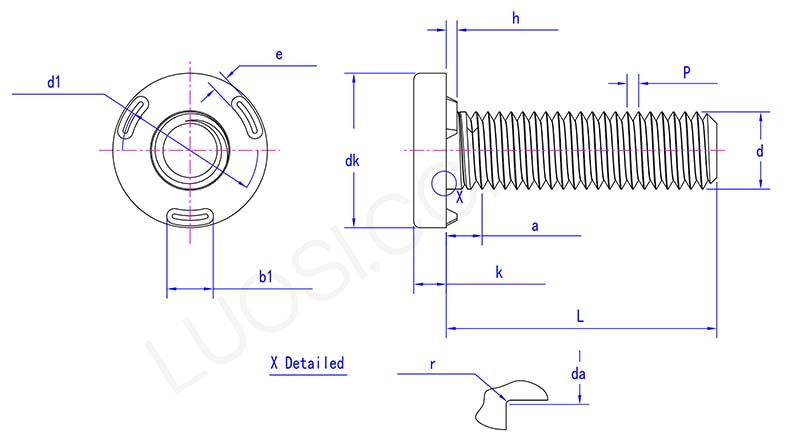

    Weld screw with metric thread parameter

    உள்ளே பயன்படுத்தலாம்

    வெளியேற்ற அடைப்புக்குறிகளை சரிசெய்ய மெட்ரிக் நூல்களுடன் வெல்ட் திருகுகள் பயன்படுத்தப்படுகின்றன. என்றால்போல்ட்வெளியேற்ற அடைப்புக்குறியின் துளைகள் அணியப்படுகின்றன, அவற்றைப் பயன்படுத்துவதன் மூலம் அவை சரிசெய்யப்படலாம். சட்டகத்தில் ஸ்பாட் வெல்ட் புள்ளிகளை சுத்தம் செய்து, திருகுகளை நிறுவவும், துவைப்பிகள் மீது துளைகள் வழியாக ஸ்பாட் வெல்டிங் செய்யவும். போல்ட் மூலம் அடைப்புக்குறியை இறுக்குங்கள். இது 3 நிமிடங்கள் மட்டுமே ஆகும், மேலும் மறுவடிவமைப்பு அல்லது தட்ட வேண்டிய அவசியமில்லை. இது தளர்த்தாமல் சாலை அதிர்வுகளைத் தாங்கும்.

    கன்வேயர் அடைப்புக்குறிகளை மேம்படுத்த மெட்ரிக் நூலுடன் வெல்ட் ஸ்க்ரூ பயன்படுத்தப்படுகிறது. தற்போதுள்ள கன்வேயரில் நீங்கள் சென்சார்களைச் சேர்க்க வேண்டும் என்றால், அவற்றைப் பயன்படுத்தி அடைப்புக்குறிகளை விரைவாக நிறுவவும். தேவையான பிரேம் வழிகாட்டி தண்டவாளங்களுக்கு M8 திருகுகளை வெல்ட் செய்யுங்கள். முக்கிய கட்டமைப்புகளில் துளைகளை துளைக்க வேண்டிய அவசியமில்லை. சென்சார் அடைப்புக்குறி நேரடியாக புதிய நூலுக்கு போல்ட் மூலம் சரி செய்யப்படுகிறது. இது புதுப்பித்தல் மற்றும் நிறுவலின் போது மறுசீரமைக்க தேவையான நேரத்தை மிச்சப்படுத்துகிறது.

    ஹைட்ராலிக் குழாய்களை நிறுவ வெல்ட் திருகுகள் பயன்படுத்தப்படுகின்றன. சாதனங்களில் ஹைட்ராலிக் குழாய் கிளம்பை சரிசெய்ய வேண்டியது அவசியம் என்றால், அவற்றைப் பயன்படுத்துவது நடுங்குவதைத் தடுக்கும். ஒவ்வொரு 18 அங்குலங்களுக்கும் சட்டத்துடன் வெல்ட் எம் 6 திருகுகள். பொருத்துதல் அடைப்புக்குறி நேரடியாக போல்ட் மூலம் திருகுக்கு சரி செய்யப்படுகிறது. தாள் உலோக திருகுகளை விட தொடர்ச்சியான அதிர்வுகளை அவை தாங்கும். உராய்வு காரணமாக குழாய் அணிவதைத் தடுக்கவும்.

    தயாரிப்பு அம்சங்கள்

    மெட்ரிக் நூலுடன் வெல்ட் ஸ்க்ரூவின் அம்சம் வெல்டிங் சரிசெய்தல் முறையைப் பயன்படுத்துவதில் உள்ளது. சாதாரண இயந்திர இணைப்புடன் ஒப்பிடும்போது, ​​வெல்டிங் திருகுகள் மற்றும் அடிப்படை பொருள் ஒரு இறுக்கமான பிணைப்பை உருவாக்கும், கிட்டத்தட்ட ஒருங்கிணைந்ததாக இருக்கும். மெட்ரிக் நூல்களின் வடிவமைப்பை உள் நூல்களுடன் கொட்டைகள் அல்லது கூறுகளுடன் வசதியாக பொருத்தலாம், எதிர்காலத்தில் பிற பகுதிகளை நிறுவ உதவுகிறது. மேலும், நூல்களின் பரிமாண துல்லியம் மெட்ரிக் தரங்களுடன் இணங்குகிறது, இது மிகவும் பல்துறை திறன் கொண்டது.
