ரவுண்ட் ஹெட் ப்ரொஜெக்ஷன் வெல்ட் ஸ்க்ரூ

ரவுண்ட் ஹெட் ப்ரொஜெக்ஷன் வெல்ட் திருகுகள் உலோக மேற்பரப்பில் உறுதியாக பற்றவைக்கப்படலாம், மேலே உள்ள நூல்களுடன், மற்ற கூறுகளை இணைக்கப் பயன்படுத்தலாம். அவை இயந்திர சாதனங்கள், எஃகு சட்டங்கள் அல்லது தொழில்துறை பேனல்களுக்கு ஏற்றவை. Xiaoguo® என்பது பத்து வருடங்களுக்கும் மேலான அனுபவம் மற்றும் முழுமையான ஏற்றுமதித் தகுதிகளைக் கொண்ட ஃபாஸ்டென்னர் உற்பத்தியாளர்.

மாதிரி:Q 198-2012

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ரவுண்ட் ஹெட் ப்ரொஜெக்ஷன் வெல்ட் திருகுகள் ஒரு திரிக்கப்பட்ட கம்பி மற்றும் ஒரு பெரிய அளவிலான விளிம்பு ஆகியவற்றால் ஆனவை. திரிக்கப்பட்ட கம்பியின் பகுதி நிலையான நூல்களைக் கொண்டுள்ளது மற்றும் பொருந்தக்கூடிய நட்டுடன் இறுக்கமாகப் பொருந்தும். சாதாரண போல்ட்களின் தலைகளுடன் ஒப்பிடும்போது, இது பெரியதாகவும், தடிமனாகவும், பொதுவாக வட்டமாகவும், மென்மையான மேற்பரப்பையும் கொண்டுள்ளது.

அம்சங்கள் மற்றும் பயன்பாடுகள்

ரவுண்ட் ஹெட் ப்ரொஜெக்ஷன் வெல்ட் ஸ்க்ரூவின் மிக முக்கிய அம்சம் அதன் வலுவான வெல்டிங் மற்றும் சிறந்த இணைப்பு நிலைத்தன்மை ஆகும். வெல்டிங் செயல்முறையின் மூலம், போல்ட்களை வெல்ட்மென்டுடன் உறுதியாக இணைக்க முடியும், இது மிகவும் நிலையான இணைப்பை உருவாக்குகிறது, தளர்த்துவதற்கான அபாயத்தை கணிசமாகக் குறைக்கிறது. அதன் பெரிய flange வெல்ட்மெண்ட் தொடர்பு பகுதியில் அதிகரிக்க முடியும். நட்டு இறுக்கும் போது, அழுத்தம் சமமாக விநியோகிக்கப்படலாம், பற்றவைப்பின் மேற்பரப்பில் அதிக அழுத்தத்தைத் தவிர்ப்பது, பற்றவைப்பு சேதமடைவதை அல்லது சிதைப்பதைத் தடுக்கிறது.

இந்த வெல்ட் ஸ்க்ரூ ஒரு ஃபிளேன்ஜ் பிளேட்டைக் கொண்டுள்ளது. விளிம்புகள் ஒரு குறிப்பிட்ட வளைவு அல்லது சிறப்பு கட்டமைப்புகளைக் கொண்டு, விளிம்புத் தட்டின் வடிவமும் அளவும் உன்னிப்பாக வடிவமைக்கப்பட்டுள்ளன. வெல்டிங் போது, அது வெல்டிங் சிறப்பாக கடைபிடிக்க மற்றும் வெல்டிங் விளைவு அதிகரிக்க முடியும். நூல் செயலாக்க துல்லியம் அதிகமாக உள்ளது, மேலும் இது நட்டுடன் இறுக்கமாக பொருந்துகிறது, நிறுவலுக்குப் பிறகு இறுக்கமான விளைவை உறுதி செய்கிறது. ஒட்டுமொத்த கட்டமைப்பு வடிவமைப்பு, அழுத்தத்தின் கீழ் இருக்கும் போது வெல்மெண்டிற்கு விசையை திறமையாக மாற்றுவதற்கு போல்ட்டை செயல்படுத்துகிறது.

வாகன உற்பத்தித் துறையில், ப்ரொஜெக்ஷன் வெல்ட் திருகு பரவலாகப் பயன்படுத்தப்படுகிறது. கார் சேஸ் தயாரிப்பில், பல்வேறு இடைநீக்க அமைப்பு கூறுகள் பெரும்பாலும் அதனுடன் சரி செய்யப்படுகின்றன. எடுத்துக்காட்டாக, சஸ்பென்ஷன் தண்டுகள், அதிர்ச்சி உறிஞ்சிகள் போன்றவற்றை சேஸ் சட்டத்துடன் இணைக்கும்போது, அவை முதலில் சட்டத்தின் தொடர்புடைய நிலைகளுக்கு பற்றவைக்கப்படுகின்றன, பின்னர் சஸ்பென்ஷன் கூறுகள் போல்ட்களில் உள்ள நூல்களைப் பயன்படுத்தி நிறுவப்படும்.

ரவுண்ட் ஹெட் ப்ரொஜெக்ஷன் வெல்ட் திருகு சமையலறை உபகரணங்களின் உற்பத்தியில் பயன்படுத்தப்படுகிறது. பெரிய வணிக அடுப்புகள், அடுப்புகள், பாத்திரங்கழுவி மற்றும் பிற சாதனங்கள் போன்ற சமையலறை உபகரணங்களின் உற்பத்தி செயல்முறையின் போது, அவை பயன்படுத்தப்படும். எடுத்துக்காட்டாக, வணிக அடுப்புகளுக்கான அடுப்பு சட்டகம் மற்றும் அடுப்புகளின் உள் அலமாரிகள் போன்ற கூறுகளை நிறுவும் போது, அவற்றை ஒன்றாக வெல்டிங் செய்வதன் மூலம், இந்த கூறுகளை உபகரணங்களின் பிரதான உடலில் பாதுகாப்பாக சரி செய்ய முடியும்.

தயாரிப்பு அளவுருக்கள்

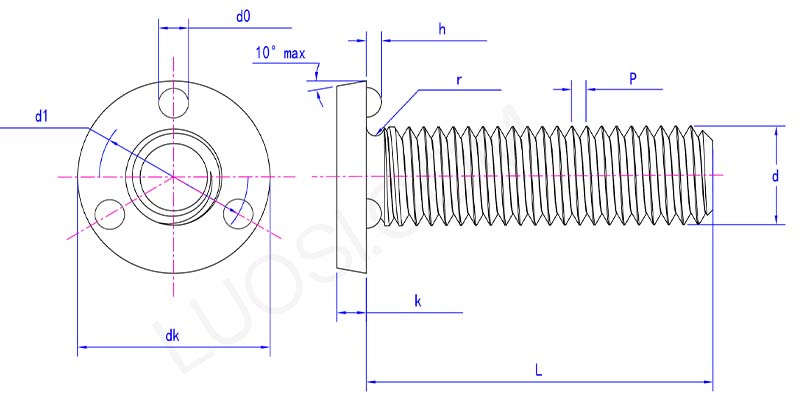

Round head projection weld screws parameter

திங்கள்	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk அதிகபட்சம்	11.5	12.5	14.5	19	21	24
dk நிமிடம்	11.23	12.23	14.23	18.67	20.67	23.67
k அதிகபட்சம்	2	2.5	2.5	3.5	4	5
கே நிமிடம்	1.75	2.25	2.25	3.25	3.75	4.75
ஆர் நிமிடம்	0.2	0.2	0.3	0.3	0.4	0.4
d1 அதிகபட்சம்	8.75	9.75	10.75	14.25	16.25	18.75
d1 நிமிடம்	8.5	9.5	10.5	14	16	18.5
h அதிகபட்சம்	1.25	1.25	1.25	1.45	1.45	1.65
ம நிமிடம்	0.9	0.9	0.9	1.1	1.1	1.3
d0 அதிகபட்சம்	2.6	2.6	2.6	3.1	3.1	3.6
d0 நிமிடம்	2.4	2.4	2.4	2.9	2.9	3.4
