தட்டச்சு U3 ப்ரொஜெக்ஷன் வெல்ட் ஸ்டட்

வகை U3 ப்ரொஜெக்ஷன் வெல்ட் ஸ்டுட்கள் எஃகு மேற்பரப்புகளுக்கு பற்றவைக்க எளிதானது, மேலும் அவற்றின் மெட்ரிக் நூல்கள் நிலையான கொட்டைகளுடன் சரியாக பொருந்துகின்றன. உலோக திட்டங்களில் விரைவான இணைப்பிற்கு இது மிகவும் பொருத்தமானது. Xiaoguo® சப்ளையர் IFI 148-1-2002 இன் தரங்களை கண்டிப்பாக பின்பற்றுகிறார்.

மாதிரி:IFI 148-1-2002

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

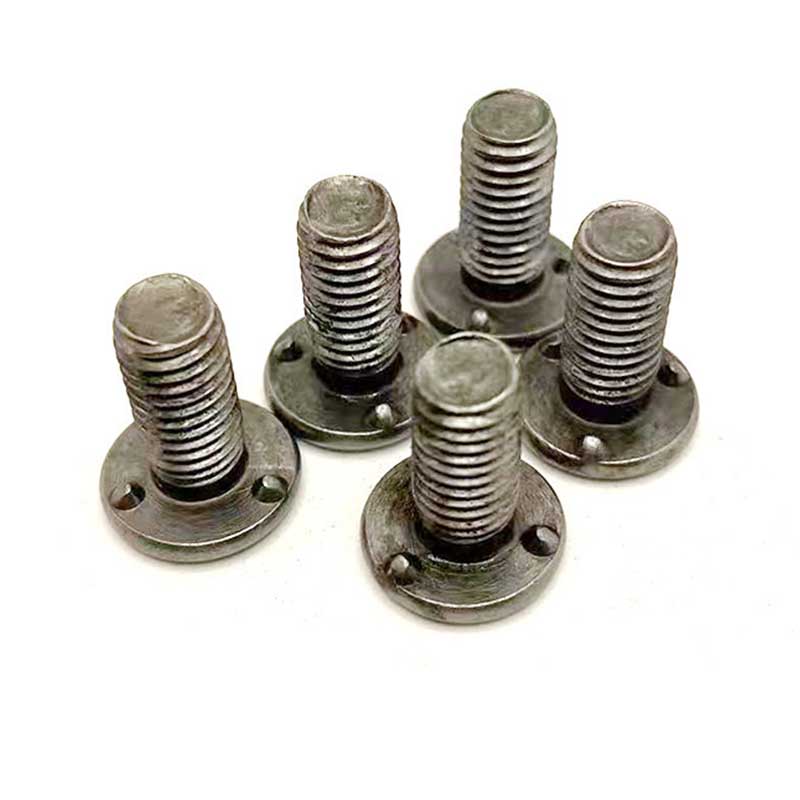

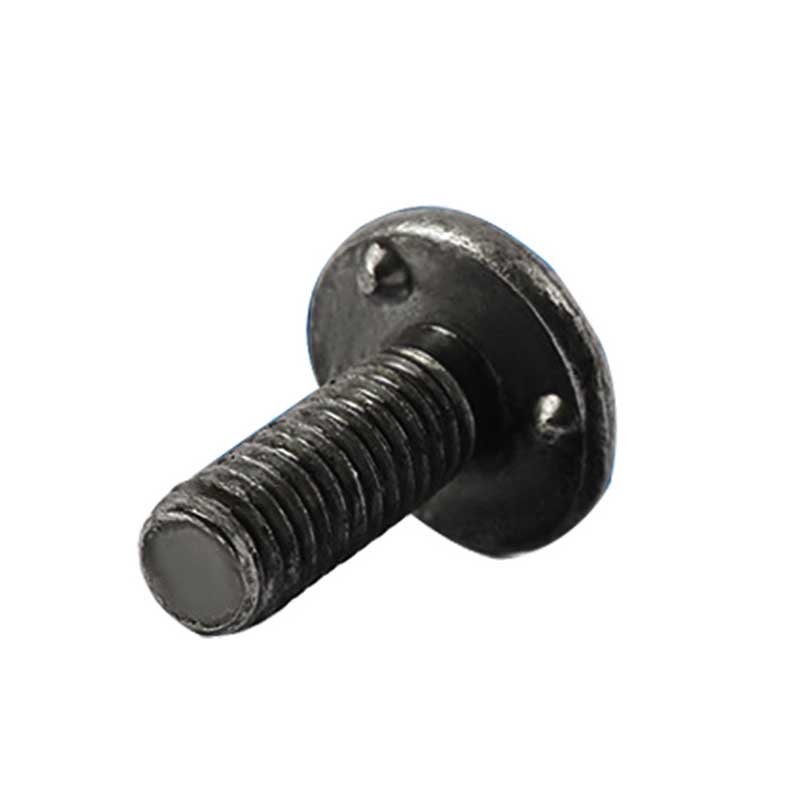

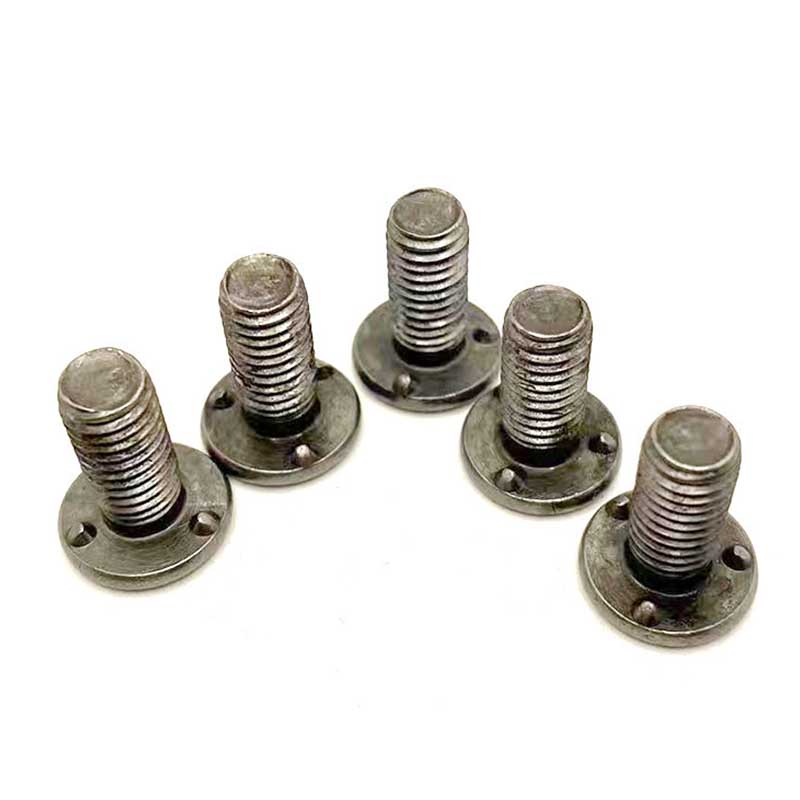

வகை U3 ப்ரொஜெக்ஷன் வெல்ட் ஸ்டட் என்பது வெல்டிங் நிறுவல்களுக்காக வடிவமைக்கப்பட்ட ஒரு கட்டும் பகுதியாகும். தோற்றத்திலிருந்து, இந்த வீரியத்தின் தலைக்கு கீழே மூன்று சமச்சீராக விநியோகிக்கப்பட்ட சிறிய புரோட்ரூஷன்கள் உள்ளன, மேலும் இந்த மூன்று புரோட்ரூஷன்கள் வெல்டிங்கிற்கு பயன்படுத்தப்படும் முக்கிய கட்டமைப்புகள்.

பயன்பாடுகள் மற்றும் அளவுருக்கள்

மோன்	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40 \| 48	32 \| 40	32 \| 36	24 \| 32	20 \| 28 \| 32	18 \| 24 \| 32	16 \| 24 \| 32	13 \| 20 \| 28
டி.கே. மேக்ஸ்	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
டி.கே.	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
கே மேக்ஸ்	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
கே நிமிடம்	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
டி 0 அதிகபட்சம்	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
டி 0 என்	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
எச் அதிகபட்சம்	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
எச் நிமிடம்	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
டி 1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
ஆர் மேக்ஸ்	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

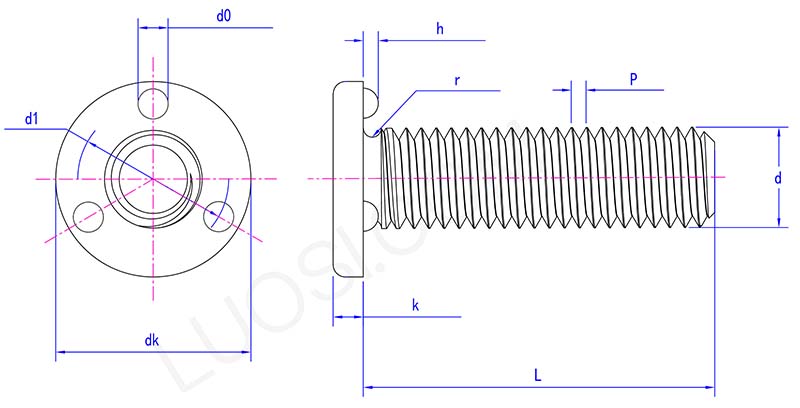

Type U3 projection weld stud parameter

டிரெய்லர் வயரிங் சேனல்களை சரிசெய்ய U3 ப்ரொஜெக்ஷன் வெல்ட் ஸ்டுட்கள் பயன்படுத்தப்படலாம். டிரெய்லர் வயரிங் சேனலில் கேபிள் உறவுகள் சிக்கிக்கொள்வதன் சிக்கலை அவர்கள் தீர்க்க முடியும். ஒவ்வொரு 12 அங்குலங்களுக்கும் அவற்றை நேரடியாக டிரெய்லர் சட்டகத்திற்கு பற்றவைக்கவும். அதன் வருடாந்திர வெல்டிங் வளையம் நன்கு உருகி வெல்டிங் வேகம் வேகமாக உள்ளது. கிளம்ப்-ஆன் கம்பி சேணம் பொருத்துதல் துளையிடுதல் தேவையில்லாமல் ஸ்டூட்டில் சரி செய்யப்படுகிறது. கடினமான சாலைகளில், அதன் நில அதிர்வு செயல்திறன் பிணைக்கப்பட்ட ஆதரவுகளை விட சிறந்தது.

சோலார் பேனல் அடைப்புக்குறிகளை நிர்மாணிக்க வகை U3 ப்ரொஜெக்ஷன் வெல்ட் ஸ்டுட்கள் பயன்படுத்தப்படுகின்றன. மெல்லிய நெளி கூரையில் சூரிய தண்டவாளங்களை நிறுவ விரும்பினால், அவை கசிவைத் தடுக்கலாம். சூரிய ரெயிலை கூரை குழு வழியாக கீழே உள்ள பர்லினுக்கு பற்றவைக்கவும். சூடாக உருகும் சீல் தண்ணீரை உள்ளே நுழைவதைத் தடுக்கலாம். வழிகாட்டி ரெயிலை நேரடியாக போல்ட்ஸுடன் ஸ்டூட்களுக்கு சரிசெய்யவும்.

கன்வேயர் ரயில் சரிசெய்தலுக்காக U3 ப்ரொஜெக்ஷன் வெல்ட் ஸ்டுட்களை தட்டச்சு செய்க. மெல்லிய சட்டகத்தின் வழிகாட்டி போல்ட் விழுந்துவிட்டது, எனவே அடைப்புக்குறியை வலுப்படுத்த இதைப் பயன்படுத்தலாம். ஒவ்வொரு 18 அங்குலங்களுக்கும் சட்டத்துடன் வெல்ட். வழிகாட்டி ரெயிலை போல்ட்ஸுடன் ஸ்டுட்களுக்கு சரிசெய்யவும். நூல் பற்றின்மை காரணமாக ஏற்படும் உணவு தொழிற்சாலைகளில் வேலையில்லா நேரத்தைக் குறைக்கவும்.

வெல்டிங்

வெல்டிங்கின் போது U3 ப்ரொஜெக்ஷன் வெல்ட் ஸ்டுட்களைத் தட்டச்சு செய்க, தலைக்கு கீழே உள்ள மூன்று புரோட்ரஷன்கள் பணியிடத்தின் மேற்பரப்பை முழுமையாக தொடர்பு கொள்ளலாம். வெல்டிங் மின்னோட்டத்தால் உருவாக்கப்படும் வெப்பத்தின் மூலம், புரோட்ரூஷன்கள் மற்றும் பணியிடங்கள் விரைவாக உருகி உருகி, கணிசமான இழுவிசை மற்றும் வெட்டு சக்திகளைத் தாங்கக்கூடிய மிகவும் நிலையான இணைப்பை உருவாக்குகின்றன.
