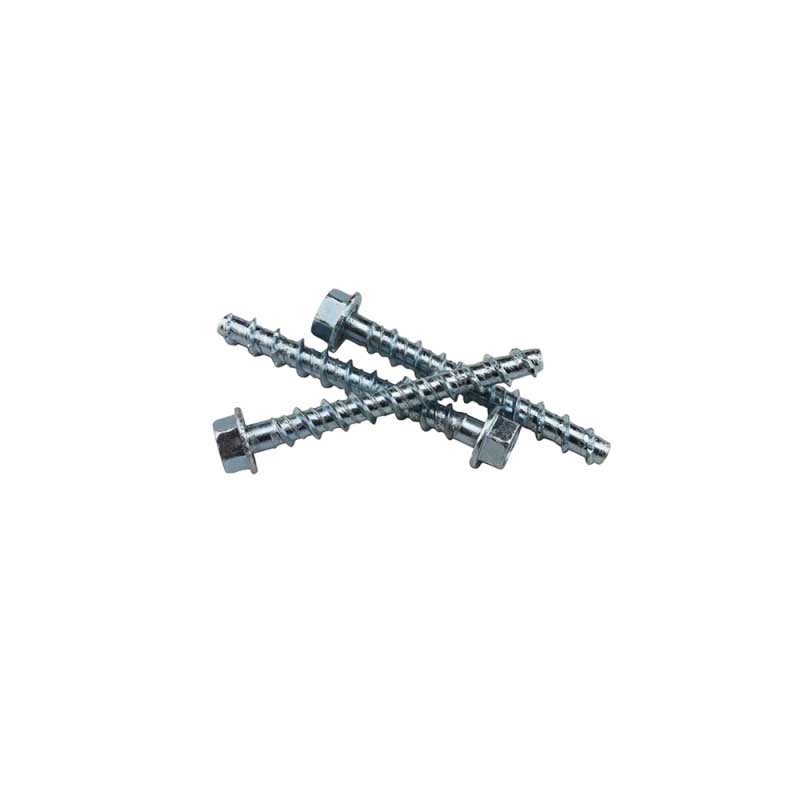

அறுகோண ஃபிளேன்ஜ் சுய-தட்டுதல் கான்கிரீட் ஆங்கர் போல்ட்

Xiaoguo தொழிற்சாலை ஏற்றுமதி வர்த்தகத்தில் பல வருட அனுபவத்தைக் கொண்டுள்ளது. இந்த அறுகோண Flange Self Tapping Concrete Anchor Bolt ஆனது M6 முதல் M16 வரையிலான அளவுகளை உள்ளடக்கியது. கட்டுமானத்தின் போது, நூல்களை அகற்றுவதையும் அடிப்படைப் பொருளை சேதப்படுத்துவதையும் தவிர்க்க நியாயமான இறுக்கமான முறுக்கு கட்டுப்படுத்தப்பட வேண்டும். கார்பன் மற்றும் துருப்பிடிக்காத எஃகு பொருட்கள் வெவ்வேறு வெப்பநிலை நிலைகளுக்கு ஏற்றவாறு, பாதுகாப்பான மற்றும் நம்பகமான நிறுவலை உறுதி செய்கின்றன.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

சீனா Xiaoguo® இலிருந்து அறுகோண Flange Self Tapping Concrete Anchor Bolt இன் இயந்திர பண்புகள் மற்றும் நிறுவல் அளவுருக்கள் பற்றிய அறிமுகம் பின்வருமாறு.

1.பரிந்துரைக்கப்பட்ட நிறுவல் அளவுருக்கள்

பெயரளவு விட்டம்	டிரில் பிட் விட்டம் (மிமீ)	துளையிடும் ஆழம் (மிமீ)	குறைந்தபட்ச அடி மூலக்கூறு தடிமன் (மிமீ)	குறைந்தபட்ச அனுமதி (மிமீ)	குறைந்தபட்ச இடைவெளி (மிமீ)	நிறுவல் முறுக்கு (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

Hexagon Flange Self Tapping Concrete Anchor Bolt

துளையிடும் முறை: கடினமான அலாய் துரப்பண பிட்டுடன் இணைந்து ஒரு சுத்தியல் துரப்பணத்தைப் பயன்படுத்தவும்.

சுத்தம் செய்வதற்கான தேவைகள்: குறைந்தது 4 முறை ஊதுவதற்கு ஏர் பம்ப் அல்லது வாக்யூம் கிளீனரைப் பயன்படுத்தவும். துளைக்குள் புலப்படும் தூசி இருக்கக்கூடாது.

நிறுவல் கருவிகள்: இம்பாக்ட் ரெஞ்ச் அல்லது டார்க் ரெஞ்ச், அறுகோண சாக்கெட்டுடன்.

2.Installation முறுக்கு மற்றும் இறுக்கும் தேவைகள்

நிறுவல் முறுக்கு பரிந்துரைக்கப்பட்ட வரம்பிற்குள் இருக்க வேண்டும். போதிய முறுக்குவிசை போதிய நங்கூரமிடுவதற்கு வழிவகுக்கும்; அதிகப்படியான முறுக்குவிசையானது கான்கிரீட்டில் நூல் நழுவுதல் அல்லது உள்ளூர் சேதத்தை ஏற்படுத்தலாம்.

நிறுவிய பின், விளிம்பு தலையின் கீழ் மேற்பரப்பு நிலையான கூறுகளுடன் நெருங்கிய தொடர்பில் இருக்க வேண்டும், மேலும் அறுகோண ஃபிளேன்ஜ் சுய-தட்டுதல் கான்கிரீட் ஆங்கர் போல்ட்டை கையால் திருப்பக்கூடாது.

3.சுற்றுச்சூழல் மற்றும் வெப்பநிலை வரம்புகள்

பொருந்தக்கூடிய சுற்றுச்சூழல் வெப்பநிலை: கார்பன் ஸ்டீல், எலக்ட்ரோ-கால்வனேற்றப்பட்ட பூச்சு: -40°C முதல் +80°C வரை

துருப்பிடிக்காத எஃகு ≤ 120 ° C வரை சற்று அதிக வெப்பநிலையைத் தாங்கும்.

Hexagon Flange Self Tapping Concrete Anchor Bolt

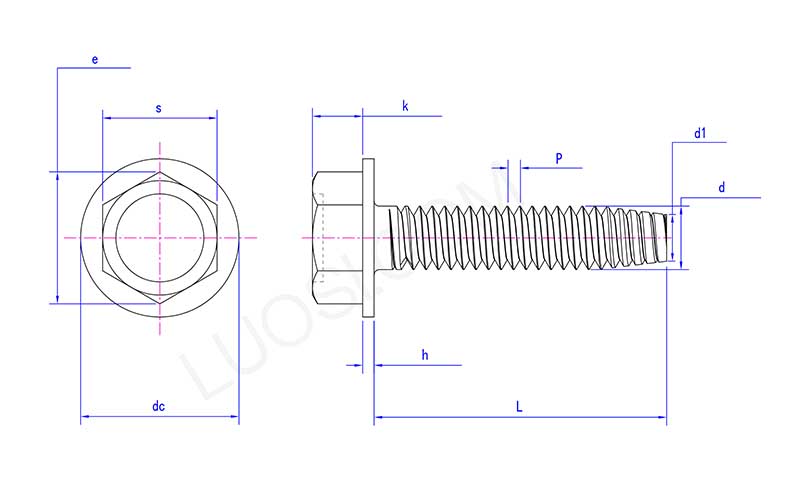

திங்கள்	#2	#3
P	56	48
அதிகபட்சம்	0.125	0.125
நிமிடம்	0.12	0.12
இ நிமிடம்	0.134	0.134
k அதிகபட்சம்	0.05	0.055
கே நிமிடம்	0.04	0.044
dc அதிகபட்சம்	0.166	0.177
டி நிமிடம்	0.154	0.163
h அதிகபட்சம்	0.016	0.016
ம நிமிடம்	0.01	0.01
d அதிகபட்சம்	0.086	0.099
d நிமிடம்	0.0813	0.0938
d1	0.068	0.078

பொதுவான பிழைகள் மற்றும் தீர்வுகள்

பின்வரும் 4 மிகவும் பொதுவான தவறுகள், அறுகோண ஃபிளேன்ஜ் சுய-தட்டுதல் கான்கிரீட் ஆங்கர் போல்ட்டை நிறுவும் போது, அதற்கான தீர்வுகளுடன்.

1.டிரில் பிட்டின் விட்டம் தவறானது.

செயல்திறன்: ஆங்கர் போல்ட்டை விட 1-2 மிமீ விட்டம் கொண்ட ஒரு துரப்பணம் பயன்படுத்தப்பட்டது. நங்கூரம் போல்ட் திருகப்பட்ட பிறகு, அது தளர்த்தப்பட்டது.

காரணம்: துளை மிகவும் பெரியது, மேலும் நூல் துளையின் உள் சுவரை அடைய முடியாது, இதன் விளைவாக பயனுள்ள ஈடுபாடு இல்லை.

சரியான அணுகுமுறை: ஆங்கர் போல்ட்டின் அதே பெயரளவு விட்டம் கொண்ட துரப்பணப் பிட்டைப் பயன்படுத்தவும்.

2. போதிய துளை சுத்தம் அல்லது முழுமையற்ற துளை சுத்தம்

செயல்திறன்: உள்ளே நுழையும் போது எதிர்ப்பானது பெரிதும் மாறுபடும்.

காரணம்: துளைக்குள் தூசி குவிந்து, நூல் ஈடுபடுவதைத் தடுக்கிறது.

சரியான செயல்முறை: துளையிட்ட பிறகு, வீசப்பட்ட காற்றில் வெளிப்படையான தூசி இல்லாத வரை குறைந்தது 4 முறை காற்றை ஊதவும். மாற்றாக, நீங்கள் ஒரு வெற்றிட கிளீனரைப் பயன்படுத்தலாம்.

3. துளையிடும் ஆழம் போதுமானதாக இல்லை.

செயல்திறன்: நங்கூரம் போல்ட் முழுமையாக இறுக்கப்பட்டது, ஆனால் ஃபிளாஞ்ச் இன்னும் நிலையான கூறுகளுடன் தொடர்பு கொள்ளவில்லை.

காரணம்: போதுமான துளை ஆழம் இல்லை.

சரியான அணுகுமுறை: துளையின் ஆழம் நங்கூரம் போல்ட்டின் பயனுள்ள உட்பொதிப்பு ஆழத்தை விட 5-10 மிமீ அதிகமாக இருக்க வேண்டும்.

4.இறுக்கும்போது சாய்க்கவும்

செயல்திறன்: அறுகோண ஃபிளேன்ஜ் சுய-தட்டுதல் கான்கிரீட் ஆங்கர் போல்ட் திருகப்பட்ட பிறகு வளைந்துவிட்டது.

காரணம்: துரப்பணம் செங்குத்தாக இல்லை, அல்லது செருகும் போது பயன்படுத்தப்படும் குறடு கோணம் தவறானது.

சரியான அணுகுமுறை: துளையிடும் போது அடி மூலக்கூறுக்கு செங்குத்தாக மின்சார துரப்பணம் வைத்திருங்கள்; ஆரம்பத்தில், நங்கூரம் போல்ட்டை உள்ளிழுக்கும்போது அதை உங்கள் கையால் பிடிக்கவும்.
