Hex Flange Head Self Tapping Concrete Anchor Bolt

சப்ளையர் Xiaoguo® சமீபத்தில் மிகவும் பிரபலமான தயாரிப்பு - Hex Flange Head Self Tapping Concrete Anchor Bolt.M6 to M16, கடினமான இழைகள் முன்கூட்டியே தட்டாமல் கான்கிரீட்டில் வெட்டப்பட்டது. ஃபிளேன்ஜ் ஹெட் வாஷர்களைச் சேமிக்கிறது மற்றும் தளர்வதை எதிர்க்கிறது. விரிவாக்க அழுத்தம் இல்லை, எனவே நீங்கள் அதை விளிம்புகளுக்கு அருகில் வைக்கலாம். வேகமான ஷிப்பிங்கிற்காக கையிருப்பில் உள்ளது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

சப்ளையர் Xiaoguo® வழங்கும் Hex Flange Head Self Tapping Concrete Anchor Bolt இன் முக்கிய இயற்பியல் அளவுருக்கள், M6 முதல் M16 வரையிலான பொதுவான விவரக்குறிப்புகளுக்குப் பொருந்தும்.

(1) பெயரளவு விட்டம் மற்றும் நீள வரம்பு

பெயரளவு விட்டம் (d)	பொதுவான நீளம் (எல்)	பயனுள்ள நூல் நீளம்	தலை உயரம்	விளிம்பு விட்டம்
M6	40,50,60,70,80,100மிமீ	≈L-10mm	4.5-5.0மிமீ	12-13மிமீ
M8	50,60,70,80,90,100,120,150மிமீ	≈L-12 மிமீ	5.5-6.0மிமீ	16-17மிமீ
M10	60,75,80,90,100,120,150மிமீ	≈L-15 மிமீ	7.0-7.5மிமீ	19-20மிமீ
M12	80,100,120,150,180,200மிமீ	≈L-18மிமீ	8.5-9.0மிமீ	22-24மிமீ
M16	100,120,150,180,200மிமீ	≈L-22mm	11-12மிமீ	28-30மிமீ

நீளம் 200 மிமீக்கு மேல் இருந்தால், அதைத் தனிப்பயனாக்கலாம், ஆனால் நங்கூரம் ஆழம் மீண்டும் சரிபார்க்கப்பட வேண்டும்.

(2) பொருள் மற்றும் கடினத்தன்மை

பொருள்	மாதிரி எண்	மேற்பரப்பு கடினத்தன்மை (HRC)	மைய கடினத்தன்மை (HRC)	மேற்பரப்பு சிகிச்சை விருப்பங்கள்
கார்பன் எஃகு	10B21	52-58	32-40	எலக்ட்ரோ-கால்வனைசிங் (5-8 மைக்ரான்), மஞ்சள் துத்தநாகம், இயந்திர கால்வனைசிங், டாக்ரோமெட் பூச்சு
துருப்பிடிக்காத எஃகு A2	304	45-50	25-30	இயற்கை செயலற்ற தன்மை, மின்னாற்பகுப்பு மெருகூட்டல்
துருப்பிடிக்காத எஃகு A4	316	45-50	25-30	அசல் வண்ண செயலிழப்பு

Hex Flange Head Self Tapping Concrete Anchor Bolt

கட்டமைப்பால் கிடைக்கும் நன்மைகள்

குழாயை விரிவடையச் செய்வதன் மூலம் அல்ல, ஆனால் த்ரெட்கள் சுய ஈடுபாட்டுடன் - ஹெக்ஸ் ஃபிளேன்ஜ் ஹெட் சுய-தட்டுதல் கான்கிரீட் ஆங்கர் போல்ட்டின் கட்டமைப்பு சிறப்பம்சமாகும். நங்கூரம் போல்ட் ஒரு பெரிய திருகு போல் தெரிகிறது, ஆனால் இது சாதாரண விரிவாக்க போல்ட்களிலிருந்து முற்றிலும் வேறுபட்டது.

(1) உள்ளமைக்கப்பட்ட கேஸ்கெட் + பற்கள்

ஹெக்ஸ் ஃபிளேன்ஜ் ஹெட் செல்ஃப் டேப்பிங் கான்க்ரீட் ஆங்கர் போல்ட்டின் விளிம்பு ஒரு ஒருங்கிணைந்த கேஸ்கெட்டாகும், அது ஒருபோதும் வெளியேறாது. விளிம்பின் கீழ், சிறிய பற்களின் வளையமும் உள்ளது. இறுக்கப்படும் போது, அவை எஃகு தகடு அல்லது கேஸ்கெட்டிற்குள் ஊடுருவி, இயந்திரத்தின் செயல்பாட்டின் போது தளர்த்தப்படாது.

(2) நூல்கள் கத்தியைப் போல கடினமானவை.

மேற்பரப்பு கடினப்படுத்துதலுக்கு உள்ளான திரிக்கப்பட்ட பகுதி உளி போல் கடினமானது. அதை முன் துளையிடப்பட்ட துளைக்குள் தள்ளவும். திரிக்கப்பட்ட பக்கத்திலுள்ள பிளேடு, பொருத்தமான உள் நூலை உருவாக்க, கான்கிரீட்டைத் துடைத்து, பின்னர் அது பாதுகாப்பாகப் பிடிக்கும். இது வெளியே தள்ளுவதற்கு விரிவடையாது. அதற்குப் பதிலாக, இது இழைகளின் இன்டர்லாக் செய்வதை நம்பியுள்ளது, எனவே அது கான்கிரீட்டில் விரிசல் ஏற்படாது.

(3) முழு நூல்

விளிம்பின் அடிப்பகுதியில் இருந்து நுனி வரை முழுவதுமாக திரிக்கப்பட்டிருக்கும்.அது எவ்வளவு ஆழமாக திருகப்படுகிறதோ, அந்த நூலின் நீளம் கான்கிரீட்டில் கடித்தால், மேலும் வலுவூட்டும் எதிர்ப்பு வலுவாக இருக்கும்.

(4) கூர்மையான-முனை வழிகாட்டுதல், விலகல் இல்லை

முடிவில் ஒரு பைலட் துரப்பணம் போன்ற ஒரு சிறிய கூம்பு முனை உள்ளது. துளையில் வைக்கப்பட்ட பிறகு, கூர்மையான முனை துளையின் அடிப்பகுதியில் அழுத்துகிறது, ஹெக்ஸ் ஃபிளேன்ஜ் ஹெட் செல்ஃப் டேப்பிங் கான்கிரீட் ஆங்கர் போல்ட் சுவரின் மேற்பரப்பில் செங்குத்தாக இருப்பதை உறுதிசெய்கிறது மற்றும் இறுக்கப்படும்போது சாய்ந்துவிடாது.

(5) மீண்டும் மீண்டும் பயன்படுத்துவதற்கான ஆதரவு

ஏதேனும் சிக்கல் ஏற்பட்டால், இந்த நங்கூரம் போல்ட்டை ஒரு குறடு பயன்படுத்தி முழுவதுமாக அகற்றி, இடமாற்றம் செய்து மீண்டும் நிறுவலாம். போல்ட் பல முறை பிரித்தெடுக்கப்பட்டு மீண்டும் இணைக்கப்பட வேண்டிய சூழ்நிலைகளுக்கு இது மிகவும் பொருத்தமானது.

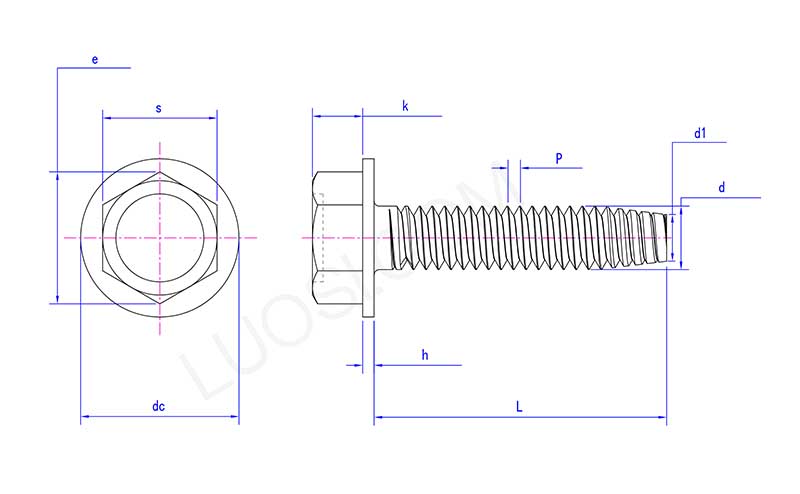

Hex Flange Head Self Tapping Concrete Anchor Bolt

திங்கள்	#2	#3
P	56	48
அதிகபட்சம்	0.125	0.125
நிமிடம்	0.12	0.12
இ நிமிடம்	0.134	0.134
k அதிகபட்சம்	0.05	0.055
கே நிமிடம்	0.04	0.044
dc அதிகபட்சம்	0.166	0.177
டி நிமிடம்	0.154	0.163
h அதிகபட்சம்	0.016	0.016
ம நிமிடம்	0.01	0.01
d அதிகபட்சம்	0.086	0.099
d நிமிடம்	0.0813	0.0938
d1	0.068	0.078
