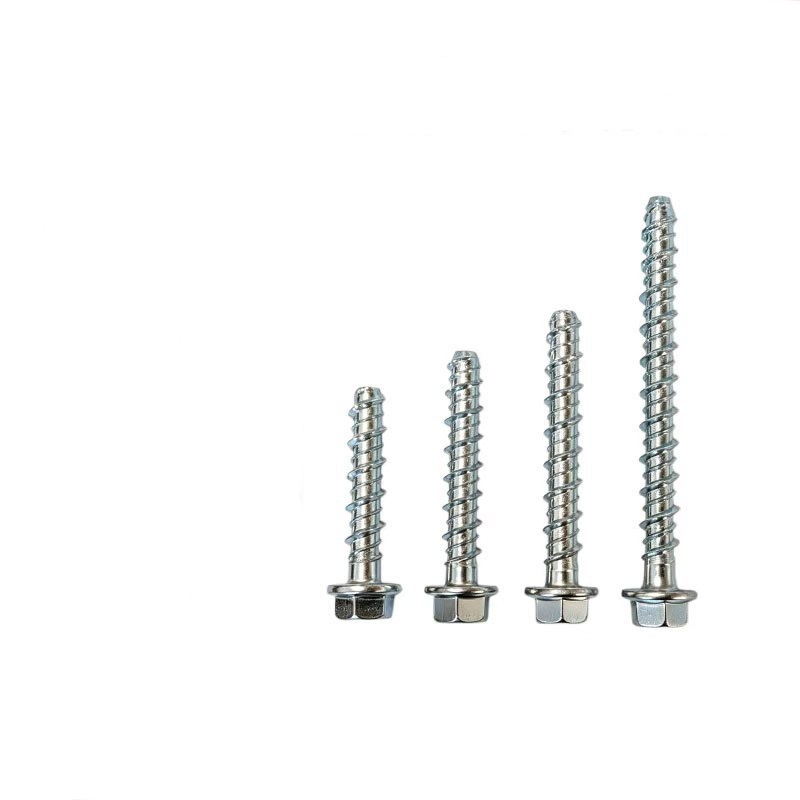

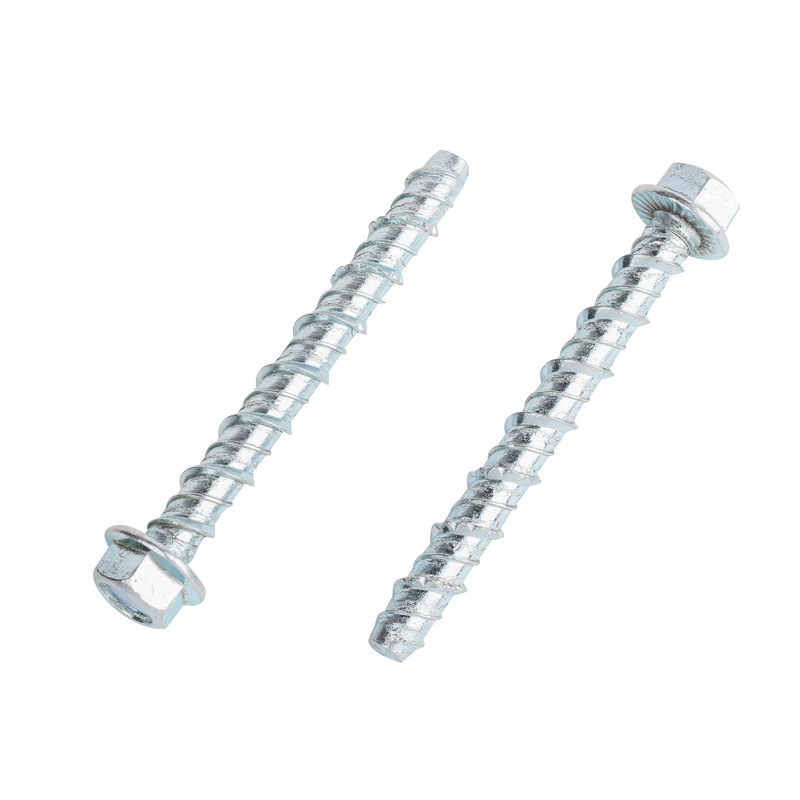

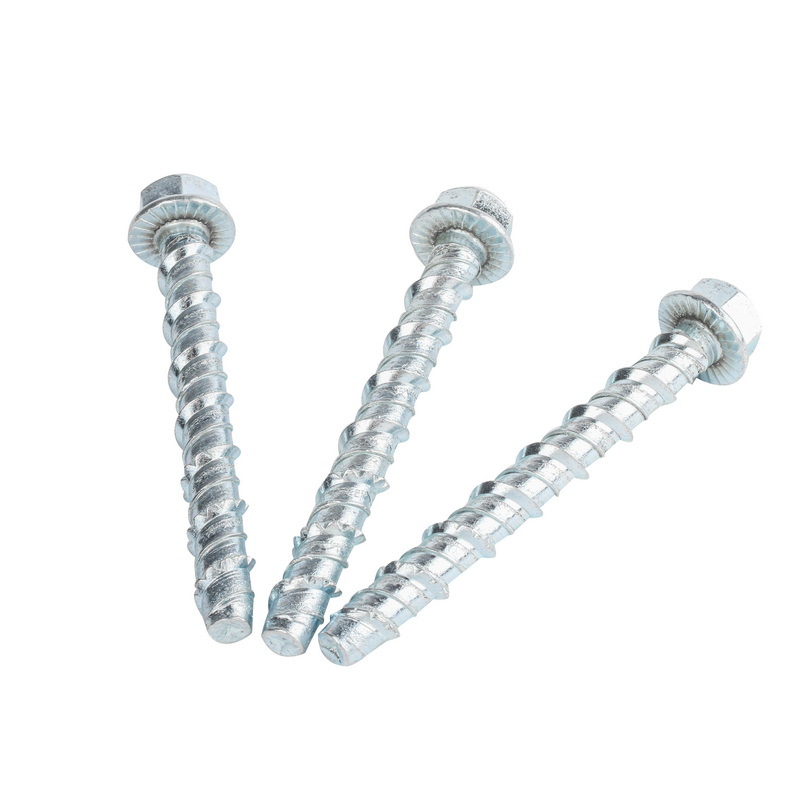

அறுகோண ஃபிளேன்ஜ் சுய வெட்டு கான்கிரீட் ஆங்கர் போல்ட்

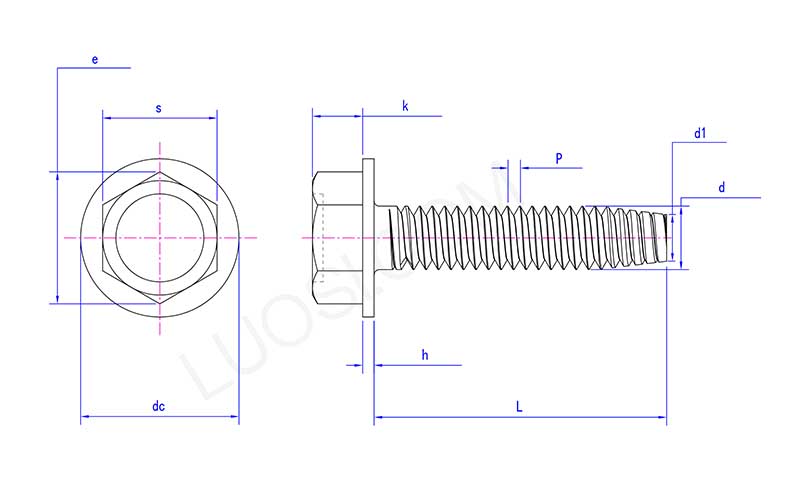

சீனா Xiaoguo® இன் அறுகோண ஃபிளேன்ஜ் சுய வெட்டு கான்கிரீட் ஆங்கர் போல்ட் ஐந்து பகுதிகளைக் கொண்டுள்ளது: தலை, விளிம்பு, தண்டு, சுய-வெட்டு நூல் மற்றும் வால் வழிகாட்டி பிரிவு.

1.ஹெக்ஸ் ஃபிளேன்ஜ் ஹெட்

தலையானது நிலையான அறுகோண வடிவில் உள்ளது, மேலும் எதிர் பக்கங்களின் அகலம் DIN அறுகோண தலை பரிமாணங்களுடன் ஒத்துப்போகிறது.தலையின் கீழ் ஒரு ஒருங்கிணைந்த வடிவிலான விளிம்பு வட்டு உள்ளது.

செயல்பாடு:

அறுகோண ஹெட் அடாப்டர் நிலையான சாக்கெட் குறடு அல்லது தாக்க குறடு கிடைக்கிறது, இது நிறுவலை எளிதாக்குகிறது.

விளிம்பு நிலையான கூறுகளுடன் தொடர்பு பகுதியை அதிகரிக்கிறது, மென்மையான பொருட்களின் சுருக்கத்தை தடுக்கிறது.

ஃபிளேன்ஜின் அடிப்பகுதி ரேடியல் செரேஷனுடன் பொருத்தப்பட்டுள்ளது, இது இறுக்கப்பட்ட பிறகு அதிர்வு காரணமாக தளர்வதைத் தடுக்கிறது.

2.தடி பிரிவு மற்றும் திரிக்கப்பட்ட மாற்றம் பிரிவு

கம்பி மாற்றம்: இணைக்கும் விளிம்பிற்கு கீழே ஒரு குறுகிய ஒளி கம்பி (சுமார் 2-3 மிமீ) உள்ளது. இது த்ரெட் ரூட் அதிகமாக செறிவூட்டப்படுவதைத் தடுக்கிறது மற்றும் ஃபிளாஞ்சிற்கு மென்மையான தாங்கி மேற்பரப்பை வழங்குகிறது.

3.சுய-வெட்டு / தட்டுதல் நூல்

ஸ்டாண்டர்ட் மெட்ரிக் நூல், 60° பல் சுயவிவரக் கோணம், கூர்மையான பற்கள் மற்றும் வெட்டு விளிம்புடன்.

நூல் சமச்சீரற்றது. முன்னேறும் பக்கத்தின் முன் பக்கம் செங்குத்தானது, பின்புறம் மென்மையாக இருக்கும், இது அடி மூலக்கூறில் வெட்டுவதற்கு ஏற்றது.

4.வால் வழிகாட்டும் பிரிவு

இழைகளின் ஆரம்ப ஈடுபாட்டின் போது எந்த விலகலையும் தடுக்க, அறுகோண ஃபிளேன்ஜ் சுய கட்டிங் கான்கிரீட் ஆங்கர் போல்ட்டை துளையிடப்பட்ட துளைக்குள் வழிகாட்டவும்.

அறுகோண ஃபிளேன்ஜ் சுய கட்டிங் கான்கிரீட் ஆங்கர் போல்ட் VS பாரம்பரிய விரிவாக்க நங்கூரம் போல்ட்

பல அம்சங்களைக் கருத்தில் கொண்டு அறுகோண ஃபிளேன்ஜ் சுய வெட்டு கான்கிரீட் ஆங்கர் போல்ட் மற்றும் பாரம்பரிய விரிவாக்க ஆங்கர் போல்ட் ஆகியவற்றுக்கு இடையே ஒரு விரிவான ஒப்பீடு செய்தல்.

1. நிறுவல் படிகள், அடி மூலக்கூறு தேவைகள், சுமை தாங்கும் திறன் மற்றும் பிரித்தெடுத்தல் போன்றவற்றின் அடிப்படையில் ஒரு நேரடி ஒப்பீடு செய்யப்பட்டது.

ஒப்பீடு திட்டம் அறுகோண ஃபிளேன்ஜ் சுய வெட்டு கான்கிரீட் ஆங்கர் போல்ட் பாரம்பரிய விரிவாக்க நங்கூரம் போல்ட்

நிறுவல் படிகள் ① துளையிடுதல் → ② துளையை சுத்தம் செய்தல் → ③ செருகுதல் ① துளையிடுதல் → ② துளை சுத்தம் செய்தல் → ③ விரிவாக்க குழாய் செருகுதல் → ④ கூம்பு தலையில் தட்டுதல் →

நிறுவல் கருவிகள் தாக்க துரப்பணம் + சாக்கெட் குறடு / தாக்க குறடு தாக்க துரப்பணம் + சுத்தி + குறடு

வேலை நிறுத்தம் தேவையா? அவசியமில்லை. தேவை

விளிம்பு/இடைவெளி தேவைகள் சிறியவை

அடிப்படை பொருள் ஆபத்து விரிவாக்க அழுத்தம் இல்லை, கான்கிரீட் விரிசல் ஏற்படாது அதிகப்படியான விரிவாக்க அழுத்தம் கான்கிரீட் விரிசல் ஏற்படலாம்

நிறுவிய பின் உடனடியாக செயல்படுமா? ஆம் ஆம்

2.நிறுவல் நேர ஒப்பீடு (தனி நபர் செயல்பாடு, ஒற்றை ஆங்கர் போல்ட்)

அறுகோண ஃபிளேன்ஜ் சுய கட்டிங் கான்கிரீட் ஆங்கர் போல்ட்: தோராயமாக 40 முதல் 60 வினாடிகள் (துளையிடுதல் + சுத்தம் செய்தல் + செருகுதல்)

பாரம்பரிய விரிவாக்க நங்கூரம் போல்ட்: தோராயமாக 90 - 120 வினாடிகள் (துளையிடுதல் + சுத்தம் செய்தல் + செருகுதல் + தட்டுதல் + இறுக்குதல்)

3.மறு வேலை மற்றும் பழுதுபார்க்கும் செலவுகள்

அறுகோண ஃபிளேன்ஜ் சுய கட்டிங் கான்கிரீட் ஆங்கர் போல்ட்: நிறுவலின் போது, ​​ஒரு முறுக்கு குறடு எளிதாக முறுக்கு விசையை கட்டுப்படுத்தலாம் மற்றும் கான்கிரீட்டில் விரிசல் ஏற்படாது.

பாரம்பரிய விரிவாக்க நங்கூரம் போல்ட்: நிறுவல் செயல்பாட்டின் போது, ​​அதிகப்படியான விசை பயன்படுத்தப்பட்டது, இதனால் கான்கிரீட் விரிசல் ஏற்பட்டது. பழைய பகுதியை அகற்றிவிட்டு, ஒரு புதிய துளை துளைக்க வேண்டியது அவசியம், இது நேரத்தை எடுத்துக்கொள்ளும் மற்றும் தோற்றத்தை பாதிக்கலாம்.
