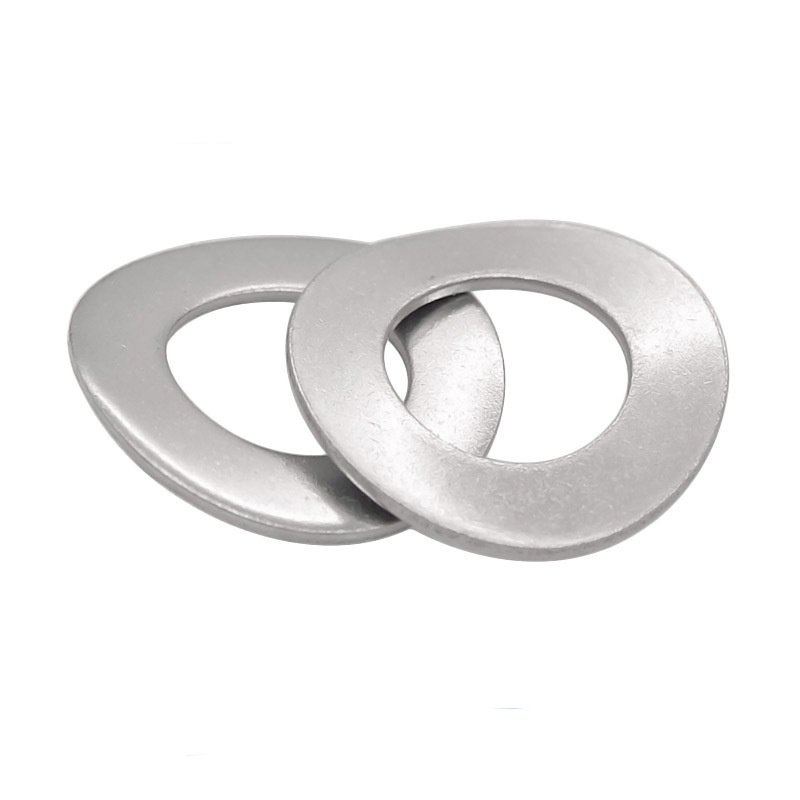

DIN137A வளைந்த ஸ்பிரிங் வாஷர்

Xiaoguo® தொழிற்சாலை தயாரித்த DIN137A வளைந்த ஸ்பிரிங் வாஷர் ஒரு தனித்துவமான வடிவமைப்பைக் கொண்டுள்ளது. இந்த வடிவமைப்பு தாங்கு உருளைகள் போன்ற கூறுகளுக்கு இடையே நிலையான அச்சு முன் ஏற்றும் சக்தியை வழங்க முடியும், அச்சு அனுமதியை நீக்குகிறது, துவைப்பிகள் நடுங்குவதைத் தடுக்கிறது, இதனால் ஒட்டுமொத்த பயன்பாட்டை பாதிக்காமல் தவிர்க்கலாம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

DIN137A வளைந்த ஸ்பிரிங் வாஷர் என்பது ஒற்றை அல்லது பல வில் வடிவ வளைக்கும் அமைப்புடன் கூடிய மீள் உலோக கேஸ்கெட்டாகும். இது அதன் சொந்த வில் சிதைவு மூலம் மீள் சுமை சக்தியை உருவாக்குகிறது மற்றும் போல்ட் மற்றும் நட்டுகளுக்கு கீழே கூடியிருக்கிறது. ஃபாஸ்டென்சர்களின் இணைப்பில் உள்ள இடைவெளியை அகற்றவும், முன் ஏற்றும் சக்தியை பராமரிக்கவும், வெப்ப விரிவாக்கம் அல்லது உடைகளுக்கு ஈடுசெய்யவும், மிதமான அதிர்வுகளை எதிர்க்கவும் இது பயன்படுகிறது.

பெயர்	DIN137A வளைந்த ஸ்பிரிங் வாஷர்
பொருள்	துருப்பிடிக்காத எஃகு/அலாய் ஸ்டீல்/கார்பன் ஸ்டீல்/பித்தளை/ஸ்பிரிங் ஸ்டீல்
தரநிலைகள்	DIN137A
நூல்	மெட்ரிக்/மெட்ரிக்
அளவுகள்	M2-M12
முடிக்கவும்	துத்தநாகம்/கருப்பு/இயற்கை/மற்றவை
தனிப்பயனாக்கக்கூடியது	ஆம்
மாதிரி	ஆம்

கட்டமைப்பு அறிமுகம்

DIN137A வளைந்த ஸ்பிரிங் வாஷரின் அமைப்பு எப்படி இருக்கும்? எளிமையான சொற்களில், இது ஒரு வில் வடிவத்துடன் ஒரு சிறிய உலோக வளையமாகும்.

【ஒட்டுமொத்த வடிவம்】

DIN137A வளைந்த ஸ்பிரிங் வாஷர் வழக்கமான பிளாட் வாஷர் அல்ல. நீங்கள் அதை உங்கள் கையில் பிடித்துக் கொண்டால், அது தட்டையாக இல்லாமல், தானே வெளியே குமிழ்வதைக் காண்பீர்கள். அது வீங்கும் முறையைப் பொறுத்து, முக்கியமாக இரண்டு கட்டமைப்புகள் உள்ளன:

(1) ஒற்றை அலை வில் வடிவம் (சிறிய வளைவு பாலம் போன்றது)

முழு வாஷரும் ஒற்றை வில் வடிவத்தைக் கொண்டுள்ளது, நடுப்பகுதி உயரமாகவும், பக்கங்கள் குறைவாகவும், மினி ஆர்ச் பிரிட்ஜ் போல இருக்கும். அதன் இலவச நிலையில், அதன் இயற்கை உயரம் அதன் தடிமன் விட அதிகமாக உள்ளது. அது தட்டையானதும், அது ஒரு தலைகீழ் உந்துதலை உருவாக்கும்.

(2) பல அலைகள் (அலை அலையான உருளைக்கிழங்கு சில்லுகள் போன்றவை)

வாஷரில் இரண்டு அல்லது அதற்கு மேற்பட்ட அலைகள் உள்ளன, சிகரங்களும் பள்ளத்தாக்குகளும் மாறி மாறி சுற்றளவைச் சுற்றி வளையும். இந்த அமைப்பு சுருக்கப்பட்டால், சிதைப்பது ஒரு அலையைப் போல குறிப்பிடத்தக்கதாக இல்லை, ஆனால் நெகிழ்ச்சி மிகவும் சீரானது.

இந்த இரண்டு வகையான துவைப்பிகள் இரண்டும் முழுமையான வட்ட வளையங்கள், நடுவில் ஒரு துளை மற்றும் விளிம்புகளைச் சுற்றி வெட்டுக்கள் இல்லை. பொருளின் தடிமன் முழுவதும் ஒரே மாதிரியாக இருக்கும்.

DIN137A Curved Spring Washer

திங்கள்	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d நிமிடம்	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d அதிகபட்சம்	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
டிசி நிமிடம்	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc அதிகபட்சம்	4.5	5.5	6	8	10	11	15	18
எச் நிமிடம்	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
எச் அதிகபட்சம்	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【முக்கிய கட்டமைப்பு பாகங்கள்】

(1) ஆர்க் வடிவ விளிம்பு (கோர்)

கேஸ்கெட் அதன் இலவச நிலையில் பிளாட் இல்லை; அதற்கு பதிலாக, இது ஒரு ஒற்றை வில் மேற்பரப்பு (ஒரு வளைவு பாலம் போன்றது) அல்லது பல சிற்றலைகளை (அலைகள் போன்றவை) வட்ட திசையில் வழங்குகிறது.

இந்த வளைந்த/அலை வடிவம் நெகிழ்ச்சியின் மூலமாகும்.

(2) மூடிய கண்ணி வெட்டாதது

DIN137A வளைந்த ஸ்பிரிங் வாஷர் சுழல் வெட்டுக்கள் இல்லாமல் ஒரு முழுமையான வளையமாகும்.

(3) சீரான தடிமன் பிரிவு

கேஸ்கெட்டின் தடிமன், படிப்படியான மாற்றம் அல்லது உள்ளூர் மெலிதல் இல்லாமல், முழு சுற்றளவு முழுவதும் ஒரே மாதிரியாக இருக்கும்.

(4) வெளிப்புற விட்டம் மற்றும் உள் விட்டம் விகிதம்

வெளிப்புற விட்டம் மற்றும் உள் விட்டம் ஆகியவற்றின் விகிதம் வாஷரின் விறைப்பு மற்றும் துணைப் பகுதியை பாதிக்கிறது.
