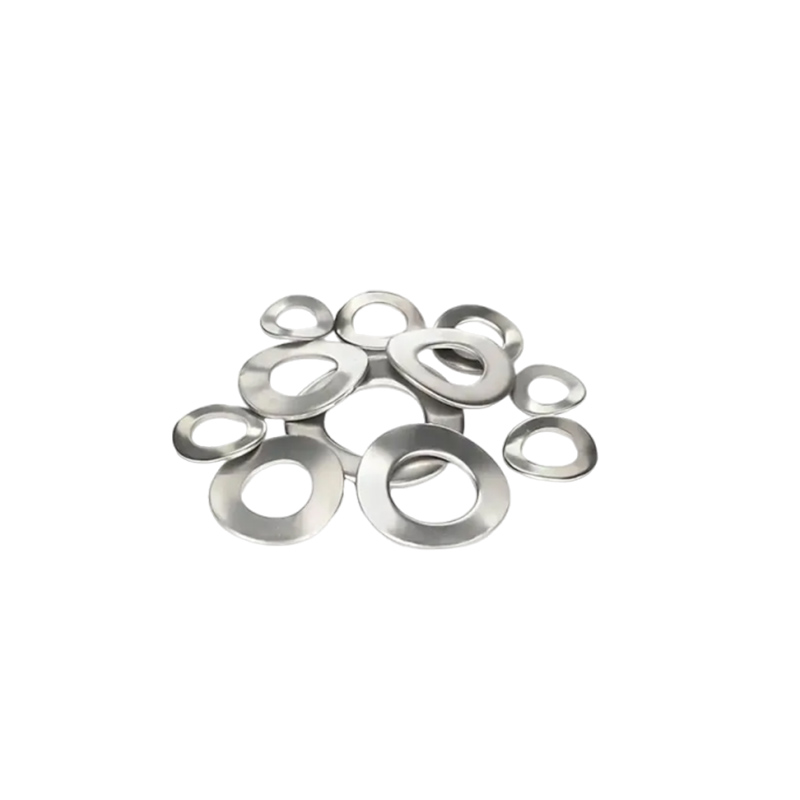

DIN 137A விவரக்குறிப்புகள் வளைந்த ஸ்பிரிங் வாஷர்கள்

DIN 137A விவரக்குறிப்புகள் வளைந்த ஸ்பிரிங் வாஷர்களின் செயல்பாட்டுக் கொள்கையானது உலோகத்தின் மீள் சிதைவை அடிப்படையாகக் கொண்டது.

(1) இலவச நிலை (நிறுவப்படவில்லை)

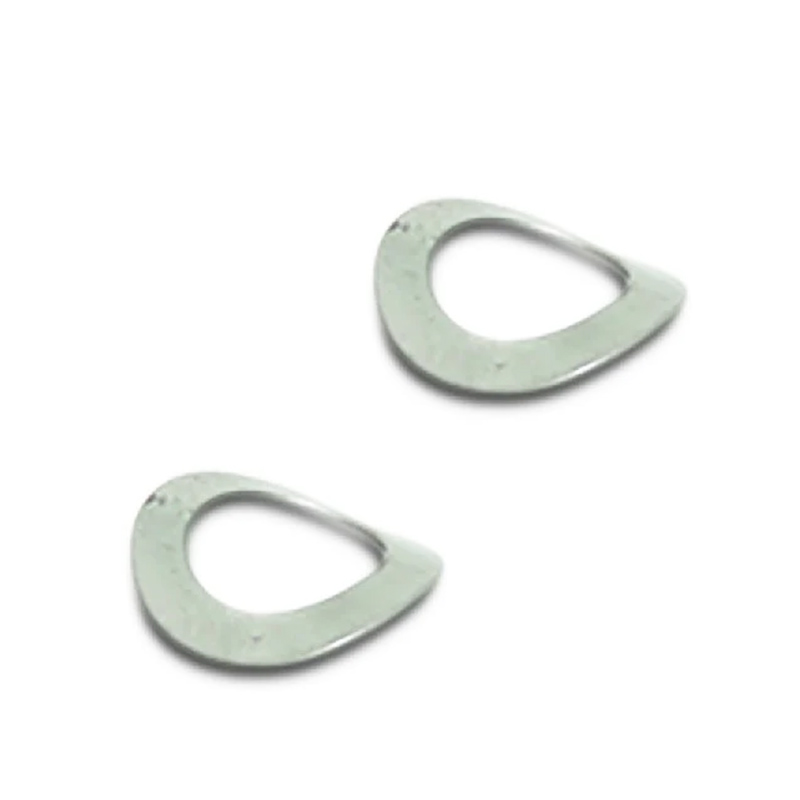

DIN 137A விவரக்குறிப்புகள் வளைந்த ஸ்பிரிங் வாஷர்கள் அதன் இயற்கையான நிலையில் தட்டையாக இல்லை, ஆனால் வில் வடிவ புடைப்பு (ஒற்றை அலை) அல்லது பல அலைகள் (பல அலைகள்) உள்ளது. இந்த நேரத்தில், இது இயற்கையான உயரம் H ஐக் கொண்டுள்ளது, இது கேஸ்கெட்டின் தடிமன் t ஐ விட அதிகமாக உள்ளது.

(2) சுருக்க செயல்முறை (போல்ட்களை இறுக்குவது)

போல்ட் அல்லது நட்டுகள் இறுக்கப்படும் போது, ​​வாஷர்கள் போல்ட் ஹெட்/நட் மற்றும் பணிப்பொருளுக்கு இடையில் சாண்ட்விச் செய்யப்படும். இறுக்கும் சக்தி அதிகரிக்கும் போது, ​​வில் வடிவ அல்லது அலை அலையான வடிவம் படிப்படியாக தட்டையானது.

அசெம்பிளி மற்றும் இறுக்கும் செயல்பாட்டின் போது, ​​போல்ட்டின் கீழ் பகுதி வில் வடிவ அமைப்பை தட்டையாக அழுத்துகிறது, இதனால் வாஷர் மீள் மீளுருவாக்கம் அழுத்தத்தை உருவாக்குகிறது.

(3) முன் ஏற்றத்தை பராமரித்தல் (வேலை செய்யும் நிலை)

DIN 137A விவரக்குறிப்புகள் வளைந்த ஸ்பிரிங் வாஷர்கள் தட்டையான பிறகு, அது எப்போதும் அதன் அசல் ஆர்க் வடிவத்திற்குத் திரும்ப விரும்புகிறது. இந்த மறுசீரமைப்பு விசை ஒரு தொடர்ச்சியான அச்சு உந்துதலாக மாற்றப்படுகிறது, இது போல்ட் தலை மற்றும் பணிப்பகுதியின் மேற்பரப்புக்கு எதிராக அழுத்துகிறது.

இறுக்கம் முடிந்ததும், வாஷர் தொடர்ச்சியான தலைகீழ் மீள் பதற்றத்தை பராமரிக்கிறது, தொடர்ந்து போல்ட்டின் தலை மற்றும் இணைக்கப்பட்ட கூறுகளின் மேற்பரப்புக்கு எதிராக அழுத்துகிறது.

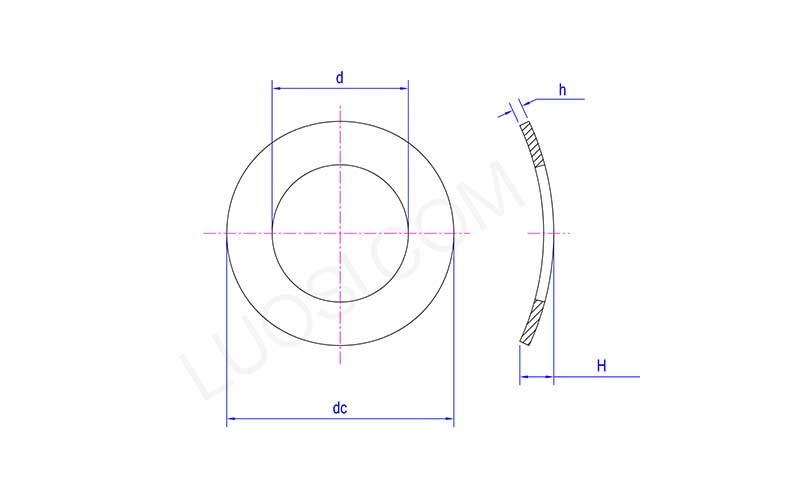

திங்கள்	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d நிமிடம்	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d அதிகபட்சம்	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
டிசி நிமிடம்	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc அதிகபட்சம்	4.5	5.5	6	8	10	11	15	18
எச் நிமிடம்	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
எச் அதிகபட்சம்	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

தனிப்பயன் DIN 137A விவரக்குறிப்புகள் வளைந்த ஸ்பிரிங் வாஷர்கள்

Xiaoguo® DIN 137A விவரக்குறிப்புகள் வளைந்த ஸ்பிரிங் வாஷர்களைத் தனிப்பயனாக்க உங்களை அனுமதிக்கிறது. நீங்கள் அளவு, அலைகளின் எண்ணிக்கை, பொருள், மேற்பரப்பு பூச்சு அல்லது பேக்கேஜிங் ஆகியவற்றை மாற்றலாம். அந்த வகையில், ஒவ்வொரு வாஷரும் உங்கள் வடிவமைப்பிற்கு சரியாக பொருந்துகிறது.

(1) உள் விட்டம் ஐடி / வெளிப்புற விட்டம் OD

M2 முதல் M100 அல்லது பெரியது வரை, உள் மற்றும் வெளிப்புற விட்டம் இரண்டும் வரைபடங்களின்படி தனிப்பயனாக்கலாம்.

துல்லியமான கருவிகள் சிறிய அளவு (M2-M5), கனரக இயந்திரங்கள் பெரிய அளவு (M36-M100)

(2) தடிமன் டி

பொதுவான வரம்பு: 0.3 மிமீ - 3.0 மிமீ. சிறப்புத் தேவைகளுக்கு, இது மெல்லியதாகவோ அல்லது தடிமனாகவோ இருக்கலாம்.

சுமை கட்டுப்பாடு மற்றும் அச்சு இடைவெளி கச்சிதமாக இருக்கும் போது.

(3) பொருட்கள்

ஸ்பிரிங் ஸ்டீல், துருப்பிடிக்காத எஃகு A2/A4, 17-7 PH, பாஸ்பர் வெண்கலம், பெரிலியம் காப்பர், இன்கோனல் போன்றவை.

வழக்கமான உயர் நெகிழ்ச்சி, துருப்பிடிக்காத, அதிக வெப்பநிலை / வெடிப்பு-ஆதாரம் / காந்தமற்றது

(4) மேற்பரப்பு சிகிச்சை

கால்வனைசிங், டாக்ரோமெட் பூச்சு, கருப்பாக்குதல், பாஸ்பேட்டிங், நிக்கல் முலாம் பூசுதல், செயலிழக்கச் செய்தல், ட்ரைவலன்ட் குரோமியம் செயலிழப்பு போன்றவை.

எதிர்ப்பு துரு, உயவு, காப்பு, உராய்வு குணகத்தின் முன்னேற்றம்

(5) பேக்கேஜிங்

பிளாஸ்டிக் பைகள் + காகிதப் பெட்டிகள், தனிப்பயனாக்கப்பட்ட லேபிள்கள், கலப்பு பேக்கேஜிங் கருவிகள், சில்லறை சிறிய பெட்டிகள், வெளிப்புற பெட்டி பார்கோடுகள் போன்றவை.
