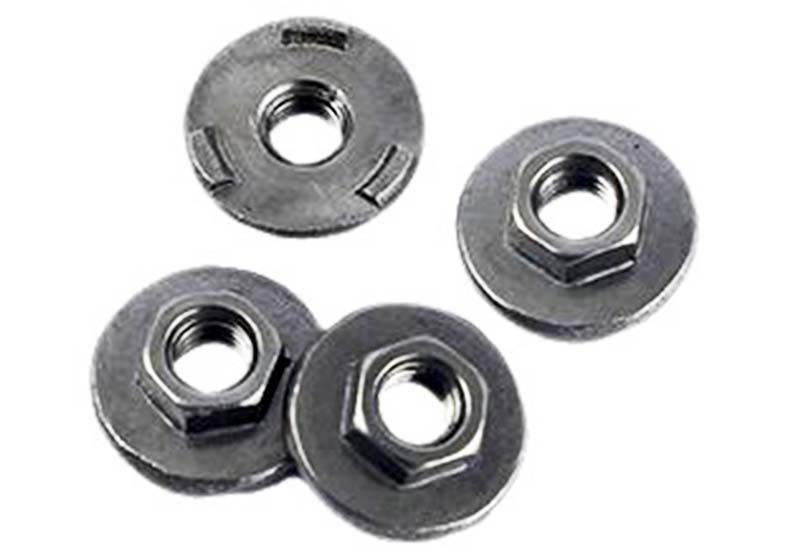

Flange உடன் அறுகோண நட் வெல்ட்

விளிம்புடன் கூடிய வெல்ட் அறுகோண நட்டு ஒரு அறுகோண வடிவத்தைக் கொண்டுள்ளது மற்றும் விளிம்பு தளத்தை உலோகத்தின் மீது பற்றவைக்க முடியும். flange அழுத்தத்தை விநியோகிக்க முடியும் மற்றும் சேதத்திலிருந்து மெல்லிய சுவர் பொருட்களை பாதுகாக்க முடியும். Xiaoguo® தொழிற்சாலை கடுமையான உற்பத்தி தரத் தரங்களைக் கொண்டுள்ளது மற்றும் ISO 21670-2004 தரநிலைகளுடன் இணங்குகிறது

மாதிரி:ISO 21670-2004

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

விளிம்புடன் கூடிய வெல்ட் அறுகோண நட்டு சாதாரண அறுகோண கொட்டைகளைப் போன்றது. அவை ஆறு மேற்பரப்புகளைக் கொண்டுள்ளன, மேலும் அவை ஒரு குறடு மூலம் இறுக்கப்படலாம். இது ஒரு தனித்துவமான அம்சத்தைக் கொண்டுள்ளது. நட்டுக்கு அடியில் ஒரு உயர்த்தப்பட்ட வளையம் உள்ளது, இது விளிம்பு. வெவ்வேறு சூழல்களுக்கும் சாதனங்களுக்கும் பொருந்தும்.

தயாரிப்பு அளவுருக்கள்

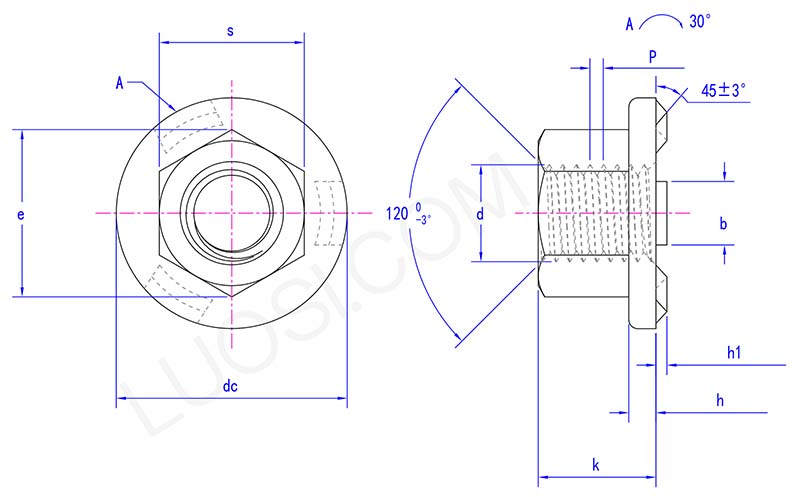

Weld hexagon nut with flange parameter

திங்கள்	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.5\|1.75	1.5\|2	1.5\|2
h1 அதிகபட்சம்	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 நிமிடம்	0.7	0.7	0.9	1.1	1.1	1.1	1.1
dc அதிகபட்சம்	15.5	18.5	22.5	26.5	30.5	33.5	36.5
டிசி நிமிடம்	14.5	17.5	21.5	25.5	29.5	32.5	35.5
மற்றும் நிமிடம்	8.2	10.6	13.6	16.9	19.4	22.4	25
h அதிகபட்சம்	1.95	2.25	2.75	3.25	3.25	4.25	4.25
ம நிமிடம்	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b அதிகபட்சம்	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b நிமிடம்	3.9	4.9	5.9	6.9	7.9	7.9	7.9
கே நிமிடம்	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k அதிகபட்சம்	5	7	10	13	15	17	19.5
அதிகபட்சம்	8	10	13	16	18	21	24
நிமிடம்	7.64	9.64	12.57	15.57	17.57	20.16	23.16

தயாரிப்பு அம்சம்

விளிம்புடன் கூடிய வெல்ட் அறுகோண நட்டு என்பது கூடுதல் தட்டையான வட்ட அடித்தளம் போன்ற இருக்கையுடன் கூடிய நிலையான அறுகோண வெல்டிங் கொட்டைகள் ஆகும். லேன் ஒரு பெரிய வெல்டிங் பரப்பளவை வழங்க முடியும். ஒரு பெரிய வெல்டிங் மேற்பரப்பு பொதுவாக உலோகத் தட்டுடன் வலுவான மற்றும் நிலையான இணைப்பைக் குறிக்கிறது. போல்ட்களை இறுக்கும் போது, அது நட்டுக்கு அடியில் சுமைகளை சிறப்பாக விநியோகிக்க உதவுகிறது, இதன் மூலம் மெல்லிய தட்டுகளில் பற்கள் தோன்றுவதற்கான வாய்ப்பைக் குறைக்கிறது.

இந்த வெல்ட் அறுகோண நட்டின் அறுகோண வடிவ வடிவமைப்பு, போல்ட்களை இறுக்கும் போது அல்லது தளர்த்தும் போது அதிக சக்தியைச் செலுத்த உங்களுக்கு உதவுகிறது, மேலும் அது நழுவுவதற்கான வாய்ப்புகள் குறைவு. எனவே, அறுவை சிகிச்சை மிகவும் வசதியானது. அந்த விளிம்பு வெல்டிங் பகுதியை அதிகரிப்பது மட்டுமல்லாமல், அழுத்தத்தை சமமாக விநியோகிக்கிறது, இதன் மூலம் பற்றவைக்கப்பட்ட கூறுகளின் சேதத்தை குறைக்கிறது.

Weld hexagon nut with flange

விளிம்புடன் கூடிய வெல்ட் ஹெக்ஸ் நட்டு மிகவும் நேர்த்தியாக இருக்கும். வெல்டிங் வழக்கமாக விளிம்பின் விளிம்பில் செய்யப்படுவதால், உண்மையான வெல்ட் விளிம்பின் வெளிப்புற விளிம்பின் கீழ் மறைக்கப்படுகிறது. இது வெல்ட் ஸ்பேட்டரை மறைத்து, இறுதி மூட்டை நேரடியாக நட்டு உடல் அல்லது துளை வழியாக வெல்டிங் செய்ததை விட சுத்தமாக தோற்றமளிக்கும். தோற்றத்தை வலியுறுத்தும் போது இது மிகவும் நடைமுறைக்குரியது.

விளிம்புடன் கூடிய வெல்ட் அறுகோண நட்டு சில நேரங்களில் ஒரு எளிய முத்திரையாக செயல்படும். போல்ட் ஹெட் மூலம் அழுத்தும் போது, அது துளையைச் சுற்றியுள்ள சிறிய இடைவெளிகளைத் தடுக்க உதவுகிறது, தூசி, ஈரப்பதம் அல்லது புகை வழியாக செல்லாமல் தடுக்கிறது. சீல் விளைவு சரியானதாக இல்லை என்றாலும், பேனல்கள் அல்லது பெட்டிகளின் அடிப்படை சுற்றுச்சூழல் பாதுகாப்பிற்கு இது இன்னும் சிறந்தது.
