வகை 1A உடன் டி ஸ்டைல் வெல்ட் நட்ஸ்

வகை 1A கொண்ட டி பாணி வெல்ட் கொட்டைகள் குறிப்பாக வெல்டிங் உலோகத்திற்காக வடிவமைக்கப்பட்டுள்ளன மற்றும் 1A விவரக்குறிப்புக்கு இணங்க, இறுக்கமான பொருத்தத்தை உறுதி செய்கிறது. உலோக சட்டங்கள், ஆதரவுகள் அல்லது இயந்திர உபகரணங்களுக்கு ஏற்றது, டி-வடிவ வடிவமைப்பு இடத்தை சேமிக்க உதவுகிறது. Xiaoguo® தொழிற்சாலையில் ஏராளமான பொருட்கள் கையிருப்பில் உள்ளன. குறிப்பிட்ட தேவைகளை பூர்த்தி செய்யும் பொருட்களை நாங்கள் தனிப்பயனாக்கலாம் மற்றும் வழங்கலாம்.

மாதிரி:JIS B1196-3.1-2001

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

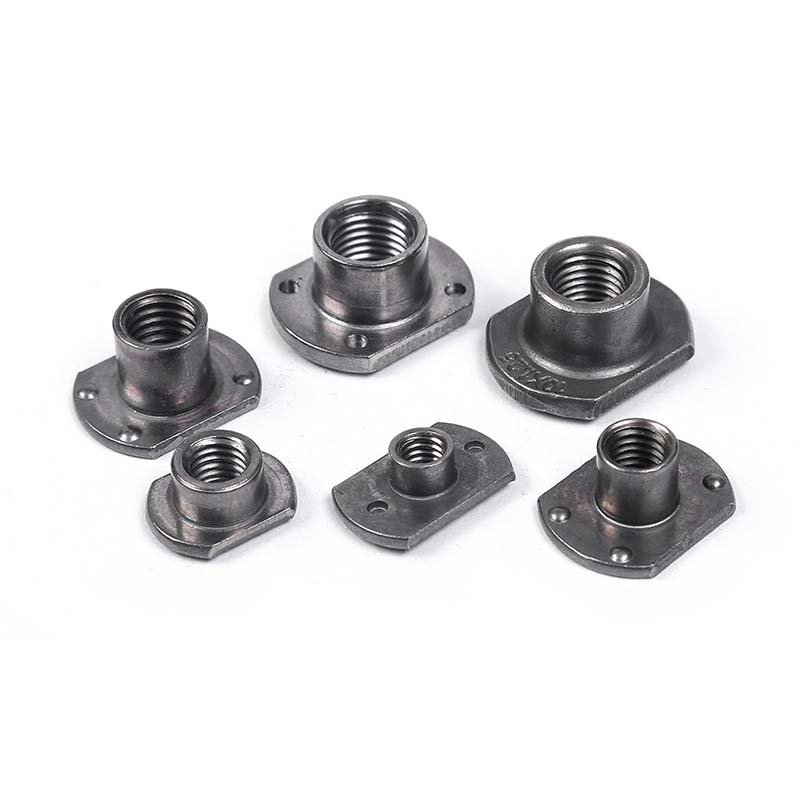

வகை 1A கொண்ட டி ஸ்டைல் வெல்ட் நட்ஸ் "டி" என்ற எழுத்தை ஒத்த வடிவத்தைக் கொண்டுள்ளது, கீழே திரிக்கப்பட்ட உருளைப் பகுதி உள்ளது. ஃபிளாஞ்சில் பல சிறிய புரோட்ரஷன்கள் உள்ளன, அவை குறிப்பாக வெல்டிங்கிற்காக வடிவமைக்கப்பட்டுள்ளன. பொதுவான நூல் விவரக்குறிப்புகள் M4 முதல் M12 வரை இருக்கும்.

தயாரிப்பு அளவுருக்கள்

T style weld nuts with type 1A parameter

திங்கள்	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
dk அதிகபட்சம்	20.5	20.5	23.7	23.7	31	33.2
dk நிமிடம்	19.5	19.5	22.3	22.3	29	30.8
அதிகபட்சம்	12.25	12.25	14.3	14.3	19.4	21.5
நிமிடம்	11.75	11.75	13.7	13.7	18.6	20.5
ds அதிகபட்சம்	5.9	6.7	8.3	10.2	13.2	15.2
ds நிமிடம்	5.4	6.2	7.8	9.5	12.5	14.5
k அதிகபட்சம்	5.9	6.9	7.5	9	10.6	11.8
கே நிமிடம்	5.1	6.1	6.5	8	9.4	10.2
h அதிகபட்சம்	1.4	1.4	1.85	1.85	2.3	2.3
ம நிமிடம்	1	1	1.35	1.35	1.7	1.7
d2 அதிகபட்சம்	6.9	6.9	8.9	10.9	12.9	14.9
d2 நிமிடம்	6.7	6.7	8.7	10.7	12.7	14.7
h2 அதிகபட்சம்	0.8	0.8	0.8	0.8	1.2	1.2
h2 நிமிடம்	0.6	0.6	0.6	0.6	1	1
d0 அதிகபட்சம்	3.25	3.25	3.25	3.25	4.05	4.05
d0 நிமிடம்	2.75	2.75	2.75	2.75	3.55	3.55
h1 அதிகபட்சம்	0.6	0.6	0.6	0.6	0.7	0.7
h1 நிமிடம்	0.4	0.4	0.4	0.4	0.5	0.5
d1 அதிகபட்சம்	15.2	15.2	17.25	17.25	22.3	24.3
d1 நிமிடம்	14.8	14.8	16.75	16.75	21.7	23.7

தயாரிப்பு அம்சங்கள் மற்றும் நிறுவல்

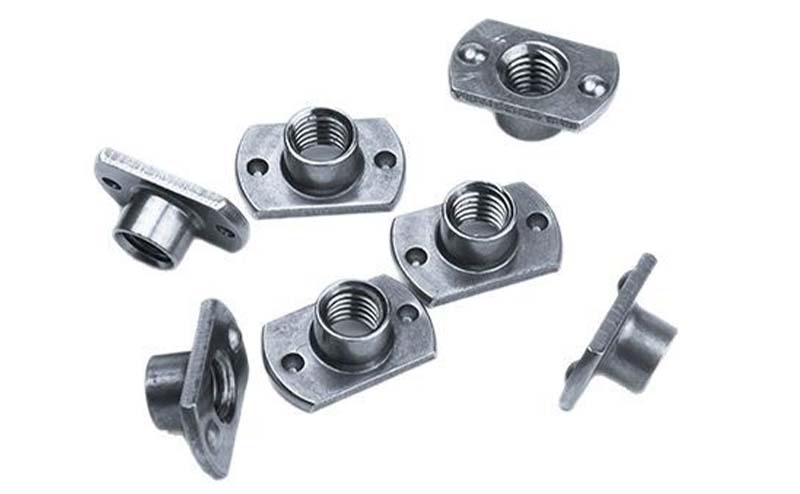

வகை 1A கொண்ட T பாணி வெல்ட் நட்ஸ் ஒரு தனித்துவமான T- வடிவ அமைப்பைக் கொண்டுள்ளது. ஃபிளேன்ஜ் உலோகத் தகடு மூலம் தொடர்புப் பகுதியை அதிகரிக்கவும், அழுத்தத்தை விநியோகிக்கவும், வெல்டிங்கை மிகவும் பாதுகாப்பாகவும் செய்யலாம். விளிம்பில் உள்ள வெல்டிங் புரோட்ரூஷன்களின் அளவு மற்றும் உயரம் ஒரே மாதிரியாக இருக்கும், மேலும் வெல்டிங் செயல்பாட்டின் போது வெப்பம் சீரானது. அதன் நூல் துல்லியம் அதிகம். போல்ட் திருகப்படும் போது, எந்த நெரிசலும் அல்லது தளர்வும் இல்லாமல் மிகவும் மென்மையாக உணர்கிறது.

T style weld nuts with type 1A

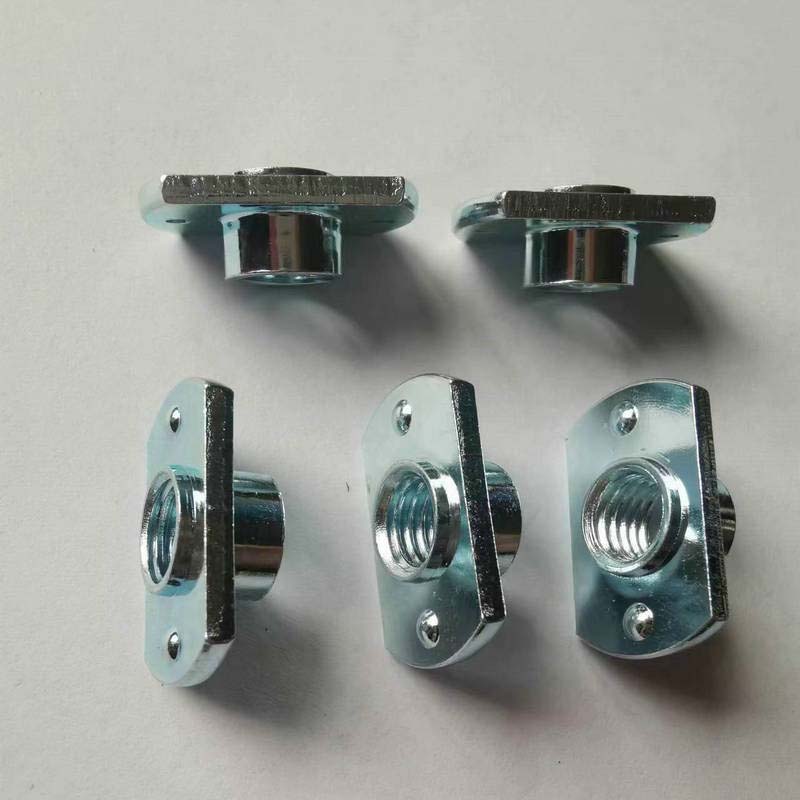

1A T-வகை வெல்ட் கொட்டைகள் அவற்றின் வடிவத்திற்கு பெயரிடப்பட்டுள்ளன: அறுகோண நட்டு உடல் விசித்திரமாக செவ்வக அடிப்படைத் தட்டில் (ஃபிளேஞ்ச்) பொருத்தப்பட்டுள்ளது. 1A வகையானது, விளிம்பின் விளிம்பைச் சுற்றி ஆர்க் வெல்டிங்கிற்காக (MIG அல்லது TIG) வடிவமைக்கப்பட்டுள்ளது என்பதைக் குறிக்கிறது. 'டி' வடிவ வடிவமைப்பு, மைய நட்டு நிறுவ முடியாத விளிம்பிற்கு அருகிலும், விரும்பிய இடத்தில் திரிக்கப்பட்ட துளைகளை நிலைநிறுத்த உதவுகிறது, மேலும் அதை எளிதாக அடையலாம்.

வகை 1A இன் டி ஸ்டைல் வெல்ட் நட்களை நிறுவுவது என்பது செவ்வக விளிம்பின் சுற்றளவில் வெல்டிங் செய்வதாகும். 1A வகை நட்டு அடித்தளம் தட்டையானது மற்றும் துளைகள் அல்லது புரோட்ரூஷன்கள் இல்லை. Flange விளிம்பில் தொடர்ச்சியான வெல்ட் மணிகளை உருவாக்க MIG அல்லது TIG ஐப் பயன்படுத்தலாம். ஃபிளேன்ஜை சரிசெய்வதற்கான ஒரே வழி என்பதால், நல்ல ஒட்டுமொத்த இணைவு முக்கியமானது. முன்னதாக உலோகத்தை நன்கு சுத்தம் செய்யவும்.

1A T வகை வெல்ட் கொட்டைகள் சாதாரண விட விலை அதிகம்சதுர கொட்டைகள். நீங்கள் flange மற்றும் கூடுதல் பொருட்கள் செயலாக்க வடிவம் செலுத்த வேண்டும். அவை விளிம்பைச் சுற்றி சரியாக பற்றவைக்க அதிக நேரம் எடுக்கும். குறிப்பாக நூல் நிலையை ஈடுசெய்ய வேண்டியிருக்கும் போது, அவற்றைப் பயன்படுத்தவும்; இல்லையெனில், நிலையான கொட்டைகள் மலிவாக இருக்கலாம்.
