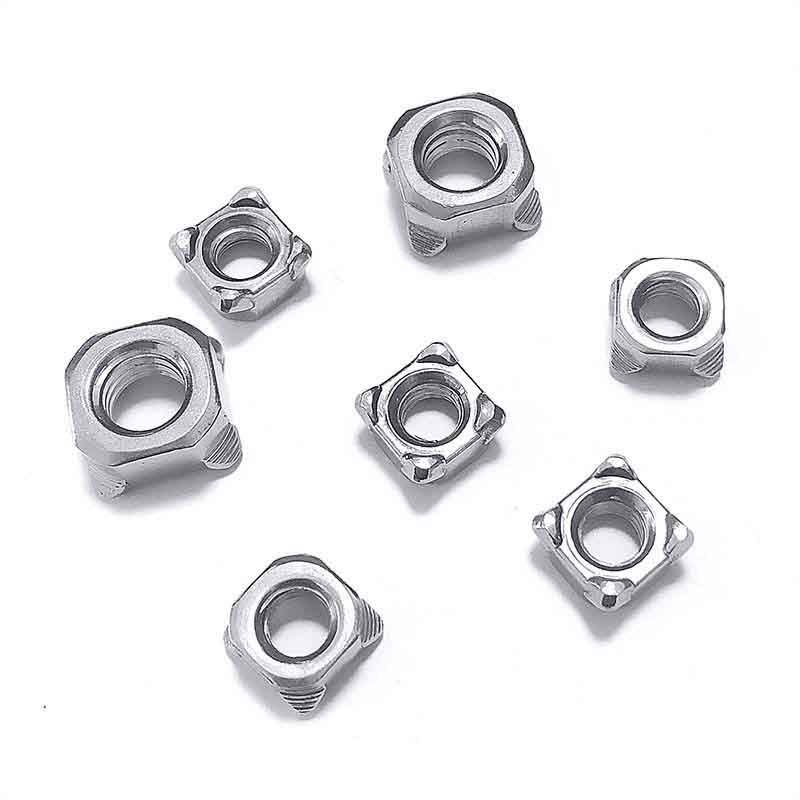

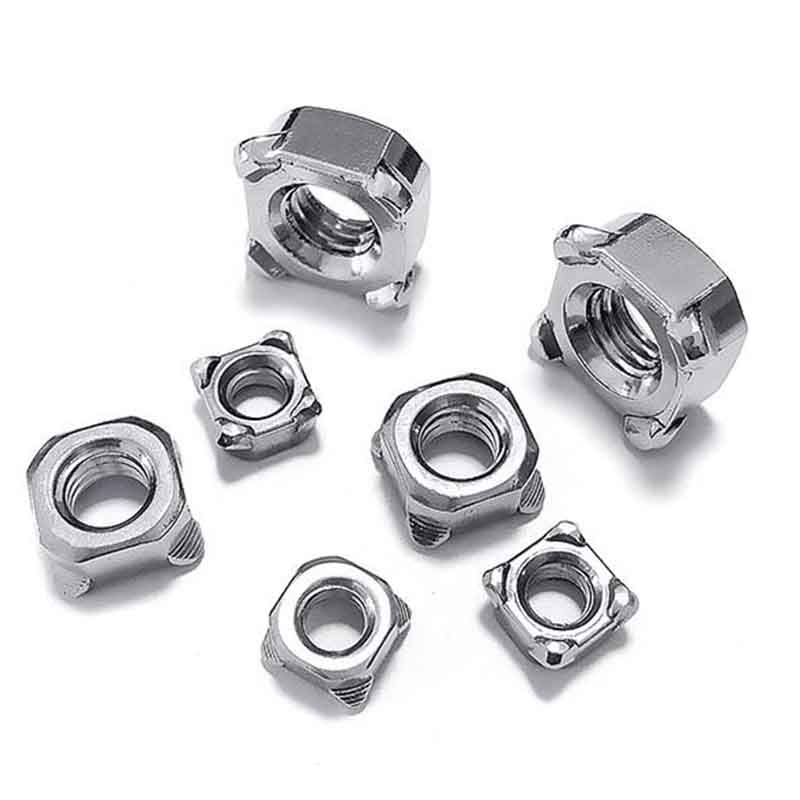

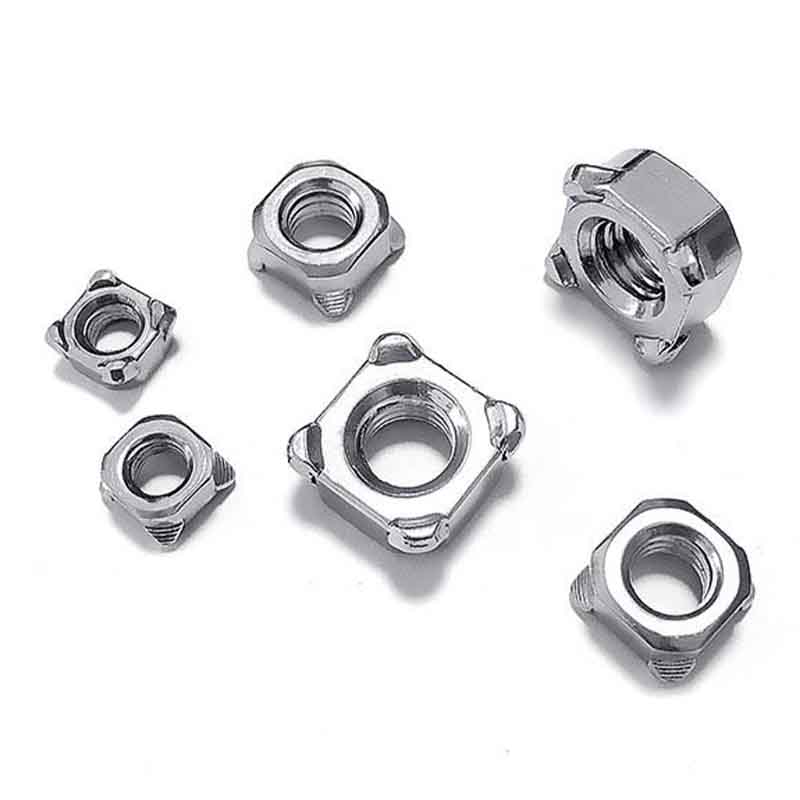

B வகை சதுர வெல்ட் கொட்டைகள் முழுவதுமாக சதுர வடிவில் இருக்கும். அவை நடுவில் திரிக்கப்பட்ட துளைகளைக் கொண்டுள்ளன மற்றும் நான்கு மூலைகளிலும் ஒவ்வொன்றும் ஒரு சிறிய புரோட்ரஷன் உள்ளது, இது குறிப்பாக வெல்டிங் நோக்கங்களுக்காக வடிவமைக்கப்பட்டுள்ளது. M4 இலிருந்து M12 வரை, அனைத்தும் கிடைக்கின்றன மற்றும் தொடர்புடைய போல்ட்களும் வழங்கப்படுகின்றன.
வகை B சதுர வெல்டட் கொட்டைகள்துளைகள் அல்லது எளிய மூலைகள் இல்லை; அதற்கு பதிலாக, ஒவ்வொரு மூலையிலும் தனித்தனி ப்ரோட்ரஷன்கள் உள்ளன. இது ஒரு முக்கிய அம்சமாகும். இந்த புரோட்ரஷன்களில் நீங்கள் நேரடியாக பற்றவைக்கலாம். இந்த வடிவமைப்பு பொதுவாக மிகவும் சீரான வெல்ட் மையத்தை வழங்குகிறது, ஏனெனில் புரோட்ரூஷன்கள் உருகும் மற்றும் அடிப்படை உலோகத் தகடுகளுடன் இணைகின்றன. இது ஒரு பொதுவான விவரக்குறிப்பு, குறிப்பாக வாகனத் துறையில்.
நீங்கள் ஸ்பாட் வெல்டிங் உபகரணங்களைப் பயன்படுத்தினால், பொதுவாக A வகையை விட B சதுர வெல்ட் கொட்டைகள் மிகவும் பொருத்தமான தேர்வாக இருக்கும். இந்த உயர்த்தப்பட்ட புரோட்ரூஷன்கள் உண்மையில் ஸ்பாட் வெல்டிங் எலக்ட்ரோடு முனையை அவற்றின் மீது அழுத்துவதற்கு அனுமதிக்கும் வகையில் வடிவமைக்கப்பட்டுள்ளன. புரோட்ரஷன்கள் வெல்டிங் மின்னோட்ட பாதையை கட்டுப்படுத்துகின்றன மற்றும் கணிக்கக்கூடிய வகையில் உருகலாம், இதன் மூலம் ஒரு வலுவான வெல்ட் மையத்தை உருவாக்குகிறது. இது வெகுஜன உற்பத்திக்கான தானியங்கு ஸ்பாட் வெல்டிங் உற்பத்திக் கோடுகளுடன் மிகவும் இணக்கமாக இருக்கும். அவற்றை இரும்புத் தட்டில் வைத்தால், அவை சரியாக வைக்கப்பட்டுள்ளதா என்பதை உடனடியாகச் சொல்லலாம். நான்கு வெல்டிங் ப்ரோட்ரூஷன்கள் ஒரே அளவில் உள்ளன, மேலும் அவை வெல்டிங்கின் போது ஒரே மாதிரியாக சூடேற்றப்படுகின்றன, இது தவறாக வடிவமைக்கப்படுவதற்கான வாய்ப்புகள் குறைவு. திரிக்கப்பட்ட துளைகள் நேராக உள்ளன, மேலும் போல்ட்களை சிக்கிக்கொள்ளாமல் சீராக செருகலாம். இரும்புத் தகடு சிறிது சிதைந்திருந்தாலும், கொட்டைகள் சரியாக வெல்ட் செய்யப்பட்டால், போல்ட்களை எல்லா வழிகளிலும் இறுக்கலாம்.
வகை B சதுர வெல்டட் கொட்டைகள் பொதுவாக உலோகத் தாள்களின் பல்வேறு விவரக்குறிப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளன, ஆனால் அவை சற்று தடிமனான பொருட்களுக்கு மிகவும் பொருத்தமானவை, ஏனெனில் ஒரு நல்ல வெல்ட் கோர் முக்கியமானது. தாள் தடிமன் மிக மெல்லியதாக இல்லாவிட்டாலும், வடிவமைப்பின் உயர்த்தப்பட்ட பகுதி, நட்டு அடித்தளம் மற்றும் அடிப்படை உலோகத்தில் போதுமான வெப்பத்தை ஊடுருவிச் செல்வதை உறுதிசெய்ய உதவுகிறது.

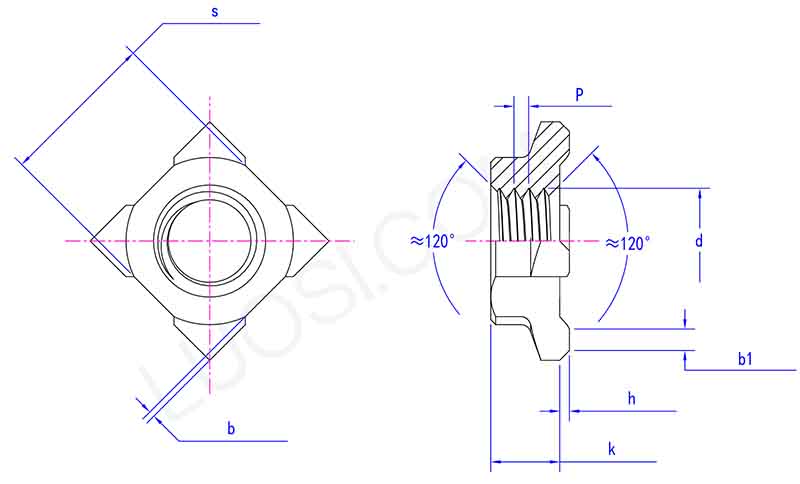

திங்கள் |
M4 | M5 | M6 | M8 | M10 | M12 |
P |
0.7 | 0.8 | 1 | 1|1.25 | 1|1.25|1.5 | 1.25|1.5|1.75 |
h அதிகபட்சம் |
1 | 1 | 1 | 1 | 1 | 1.2 |
ம நிமிடம் |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
1 |
k அதிகபட்சம் |
3.5 | 4.2 | 5 | 6.5 | 8 | 9.5 |
கே நிமிடம் |
3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 9.14 |
அதிகபட்சம் |
7 | 8 | 10 | 13 | 16 |
18 |
நிமிடம் |
6.64 | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 |
b அதிகபட்சம் |
0.5 |
0.5 |
0.5 | 1 | 1 | 1 |
b நிமிடம் |
0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
b1 அதிகபட்சம் |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
2 |
b1 நிமிடம் |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
