ஒரு சதுர வெல்ட் நட் தட்டச்சு செய்யவும்

வகை A சதுர வெல்ட் கொட்டைகள் உலோகப் பரப்புகளில் வெல்டிங்கிற்குப் பயன்படுத்தப்படுகின்றன மற்றும் போல்ட்களுக்கான திரிக்கப்பட்ட துளைகளுடன் பொருத்தப்பட்டுள்ளன. நிலையான கொட்டைகள் தேவைப்படும் உலோக சட்டங்கள், ஆதரவுகள் அல்லது இயந்திர உபகரணங்களுக்கு அவை பொருத்தமானவை. Xiaoguo® தொழிற்சாலை GB/T 13680-1992 இல் நிர்ணயிக்கப்பட்ட தரநிலைகளுக்கு ஏற்ப உற்பத்தி செய்கிறது.

மாதிரி:GB/T 13680-1992

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

வகை A சதுர வெல்டிங் கொட்டைகள் ஒரு வகை சிறப்பு வெல்டிங் கொட்டைகள். அவர்கள் ஒரு சதுர வடிவம் மற்றும் நான்கு வெல்டிங் புரோட்ரூஷன்களைக் கொண்டுள்ளனர், இது வெல்டிங் செயல்முறையை மிகவும் பாதுகாப்பானதாக ஆக்குகிறது. நூல்களும் நிலையானவை, அவை நன்றாகப் பொருந்த அனுமதிக்கின்றனபோல்ட்கள்.

வெல்டிங் நிறுவல்

A-வகை சதுர வெல்ட் நட் பற்றவைக்க எளிதானது, அதை வெல்டிங் செய்ய வேண்டிய இடத்தில் வைக்கவும், வெல்டிங் கருவிகளைப் பயன்படுத்தி வெல்டிங் செய்யவும். மேலும், அதன் நான்கு நீண்டுகொண்டிருக்கும் புள்ளிகள் வடிவமைப்பு வெல்டிங் செயல்பாட்டின் போது சீரான விசை விநியோகத்தை உறுதி செய்கிறது, இதனால் வெல்டிங் மிகவும் வலுவானது மற்றும் தளர்த்தப்படுவதற்கான வாய்ப்புகள் குறைவு.

MIG அல்லது ஸ்பாட் வெல்டிங் முறைகளைப் பயன்படுத்தி எஃகு தகடுகளை வெல்டிங் செய்யும் போது வகை A சதுர வெல்ட் கொட்டைகள் மிகவும் பொதுவானவை. அவற்றின் தட்டையான அடித்தளம் வெல்டிங் செயல்பாட்டின் போது அவற்றை நிலையானதாக வைத்திருக்க உதவுகிறது, அதே நேரத்தில் நான்கு சிறிய புரோட்ரூஷன்கள் (சில நேரங்களில் துளைகள்) அவை அடிப்படைப் பொருளில் அழுத்தப்படுகின்றன. இது ஒரு வலுவான இணைப்பை விரைவாக நிறுவ முடியும்.

A- வகை சதுர வெல்ட் நட்டின் நிறுவல் மிகவும் எளிது. கொட்டைகள் நிறுவப்பட வேண்டிய உலோகத் தட்டில் உள்ள நிலையை சுத்தம் செய்யவும். கொட்டைகளை சரியாக வைக்கவும். வெல்டிங் துப்பாக்கியைப் பயன்படுத்தி கொட்டைகளின் நான்கு மூலைகளிலும் அல்லது அடிப்படை துளை வழியாகவும் (ஒன்று இருந்தால்) வெல்டிங் செய்யவும். வெப்பம் நட்டு அடித்தளத்தை உலோகத் தகடுக்கு இணைக்கும். குளிர்ந்த பிறகு, உள் இழைகள் போல்ட் இணைப்புகளுக்கு பயன்படுத்தப்படலாம்.

தயாரிப்பு அளவுருக்கள்

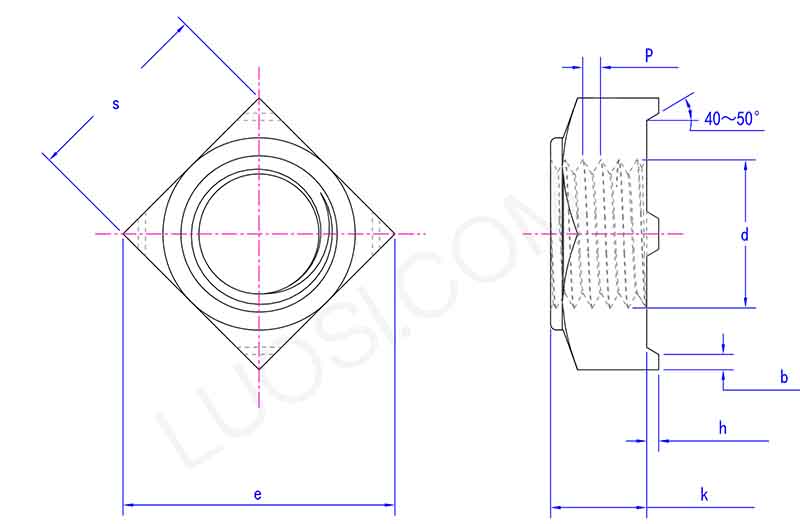

Type A Square Weld Nut parameter

திங்கள்	M4	M5	M6	M8	M10	M12	M14	M16
P	0.7	0.8	1	1.25	1.5	1.75	2	2
மற்றும் நிமிடம்	8.63	9.93	12.53	16.34	20.24	22.84	26.21	30.11
h அதிகபட்சம்	0.7	0.9	0.9	1.1	1.3	1.5	1.5	1.7
ம நிமிடம்	0.5	0.7	0.7	0.9	1.1	1.3	1.3	1.3
k அதிகபட்சம்	3.5	4.2	5	6.5	8	9.5	11	13
கே நிமிடம்	3.2	3.9	4.7	6.14	7.64	9.14	10.3	12.3
அதிகபட்சம்	7	8	10	13	16	18	21	24
நிமிடம்	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16
b அதிகபட்சம்	0.8	1	1.2	1.5	1.8	2.0	2.5	2.5
b நிமிடம்	0.5	0.7	0.9	1.2	1.4	1.6	2.1	2.1

தயாரிப்பு அம்சங்கள்

வகை A சதுர வெல்ட் கொட்டைகளின் சதுர தோற்றம் நிறுவலின் போது எளிதாகக் கண்டறிவதை எளிதாக்குகிறது மற்றும் அவை சுழற்ற வாய்ப்பில்லை. நான்கு வெல்டிங் புரோட்ரஷன்கள் அதே உயரம் மற்றும் அளவைக் கொண்டுள்ளன, இது வெல்டிங்கின் தரத்தை உறுதி செய்கிறது. மேலும், அதன் நூல் துல்லியம் அதிகமாக உள்ளது மற்றும் போல்ட்டை ஸ்க்ரீவ் செய்ய முடியாதது அல்லது தளர்த்துவது போன்ற எந்த பிரச்சனையும் இல்லாமல் சீராக திருக முடியும்.
