இரண்டு மடங்கு சுய லாக்கிங் வாஷர்கள்

Xiaoguo® தொழிற்சாலையால் வழங்கப்படும் டூ ஃபோல்ட் செல்ஃப் லாக்கிங் வாஷர்கள், வழக்கமான பூட்டுதல் முறையைக் கைவிட்டு, உராய்வுக்குப் பதிலாக பதற்றத்தைத் தளர்த்தும் கொள்கையைப் பின்பற்றி, செயல்திறனை கணிசமாக மேம்படுத்துகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

இரண்டு மடங்கு சுய லாக்கிங் வாஷர்களின் முக்கிய ஆண்டி-லூஸ்னிங் கொள்கை உள்ளது: அதிர்வினால் ஏற்படும் தீங்கிழைக்கும் ஆற்றலை பூட்டுவதற்கு தேவையான சக்தியாக புத்திசாலித்தனமாக மாற்றுகிறது. "உராய்வு" மூலம் தளர்த்தப்படுவதைத் தடுக்க, தக்கவைக்கும் வளையத்தைப் பயன்படுத்தும் பாரம்பரிய முறையை நம்புவதற்குப் பதிலாக, ஒரு சிறந்த வழிமுறை ஏற்றுக்கொள்ளப்பட்டது:

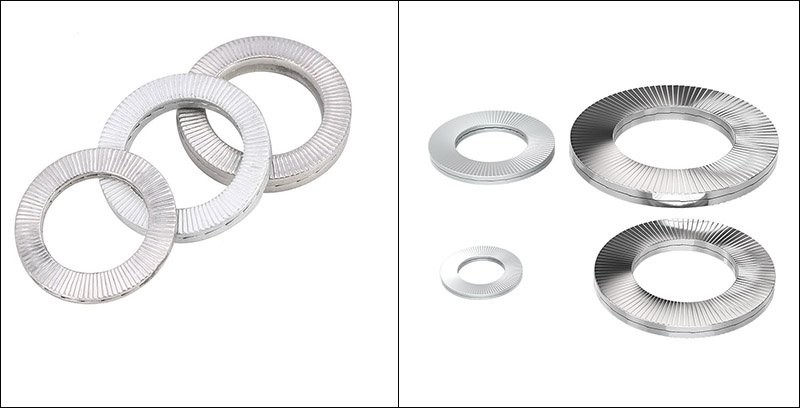

Two Fold Self Locking Washers

(1) ஆரம்ப இறுக்கம்: இரட்டை பக்க நிலைப்படுத்தல்

நிறுவலின் போது, இரண்டு வாஷரின் ஆப்பு வடிவ மேற்பரப்புகள் ஒருவருக்கொருவர் சீரமைக்கப்பட்டு ஜோடிகளாகப் பயன்படுத்தப்படுகின்றன.

வெளிப்புற பொருத்துதல்: இறுக்கும் போது, இரண்டு மடிப்பு சுய பூட்டுதல் வாஷர்களின் வெளிப்புற மேற்பரப்பில் உள்ள ரேடியல் நுண்ணிய பற்கள் நட்/போல்ட்டின் தலை மற்றும் பணிப்பகுதியின் மேற்பரப்பை உறுதியாக கடித்து, தொடர்பு மேற்பரப்பை நெருக்கமாக அடைத்து, வழுக்காமல் தடுக்கும்.

உள் தக்கவைப்பு: இந்த கட்டத்தில், இரண்டு வாஷரின் உள் பக்கங்களில் உள்ள ஆப்பு வடிவ மேற்பரப்புகள் (பெரிய பற்கள்) ஒன்றுடன் ஒன்று நெருங்கிய தொடர்பில் உள்ளன, ஆனால் உறவினர் இயக்கம் எதுவும் ஏற்படவில்லை, இதனால் அடுத்தடுத்த இயந்திர நடவடிக்கைகளுக்கு இடம் கிடைக்கும்.

(2) தூண்டுதல் தளர்த்துதல்: நழுவுவதை விட தவறான சீரமைப்பு

உபகரணங்கள் அதிர்வுறும் சூழலில் செயல்படும் போது, நட்டு தளர்வதற்கான ஒரு சிறிய போக்கைக் காட்டத் தொடங்குகிறது.

வெளிப்புற ரேடியல் பற்களின் உராய்வு விசை உள் ஆப்பு வடிவ மேற்பரப்பை விட அதிகமாக இருப்பதால், நட்டுக்கும் டூ ஃபோல்ட் செல்ஃப் லாக்கிங் வாஷர்களுக்கும் இடையே இயக்கம் ஏற்படாது.

ஒரே இயக்கம் என்னவென்றால், இரண்டு துவைப்பிகள் உள் பக்கத்தில் ஆப்பு வடிவ மேற்பரப்பில் ஒருவருக்கொருவர் எதிராக "இடத்திற்கு வெளியே சரிய".

(3) சுய-பூட்டுதலை அடைதல்: ஆப்பு விளைவுக்கான திறவுகோல்

உபகரணங்கள் அதிர்வுறும் போது அல்லது ஏற்ற இறக்க சக்திகளை அனுபவிக்கும் போது, ஆப்பு வடிவ மேற்பரப்பால் உருவாக்கப்படும் சக்திவாய்ந்த எதிர்விசை உடனடியாக இந்த அதிர்வுகளை ரத்து செய்கிறது. இது போல்ட்டை எதிர் திசையில் சுழற்றுவதைத் தடுக்கிறது மற்றும் அதிர்வு ஆற்றலை இரண்டு மடங்கு சுய பூட்டுதல் வாஷர்களின் பூட்டுதல் சக்தியாக மாற்றுகிறது, "அதிகமாக அதிர்வுறும் போது இறுக்கமாகிறது" என்ற விளைவை அடைகிறது, இதன் மூலம் அதன் மூல காரணத்திலிருந்து தளர்வதைத் தடுக்கிறது.

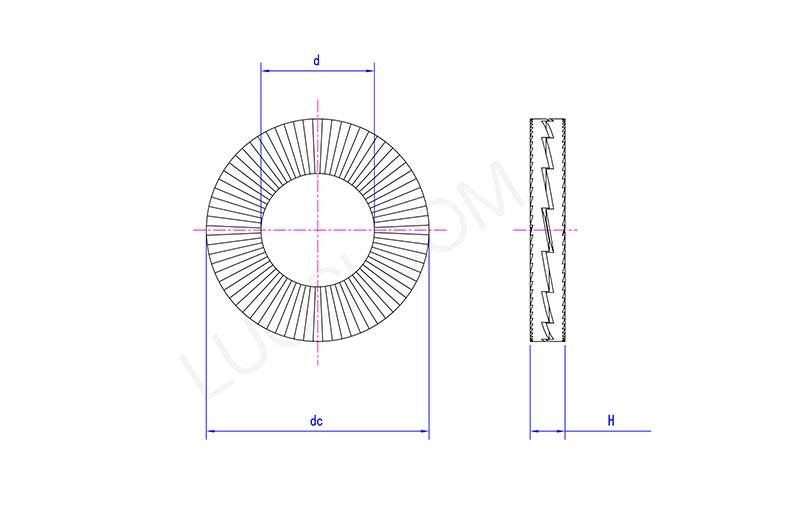

Two Fold Self Locking Washers

திங்கள்	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d அதிகபட்சம்	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d நிமிடம்	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc அதிகபட்சம்	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
டி நிமிடம்	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
எச் அதிகபட்சம்	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
எச் நிமிடம்	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
