வகை 1D உடன் வகுப்பு 5 வெல்ட் ஸ்கொயர் நட்ஸ்

வகை 1D கொண்ட 5 ஆம் வகுப்பு வெல்ட் சதுர நட்டுகள் 5 ஆம் வகுப்பு வலிமை தரநிலைக்கு இணங்குகின்றன. அவை 1D வகையில் வடிவமைக்கப்பட்டுள்ளன மற்றும் உலோகப் பரப்புகளில் வெல்டிங்கிற்கு ஏற்றவை. நடுத்தர-தீவிர இயந்திரங்கள், எஃகு சட்டங்கள் அல்லது தொழில்துறை உபகரணங்களுக்கு ஏற்றது. Xiaoguo® தொழிற்சாலை ஃபாஸ்டென்சர் தயாரிப்பில் பத்து வருடங்களுக்கும் மேலான அனுபவத்தைக் கொண்டுள்ளது மற்றும் உங்கள் தேவைகளைப் பூர்த்தி செய்ய தொழில்முறை பணியாளர்களைக் கொண்டுள்ளது.

மாதிரி:JIS B1196-2-2001

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

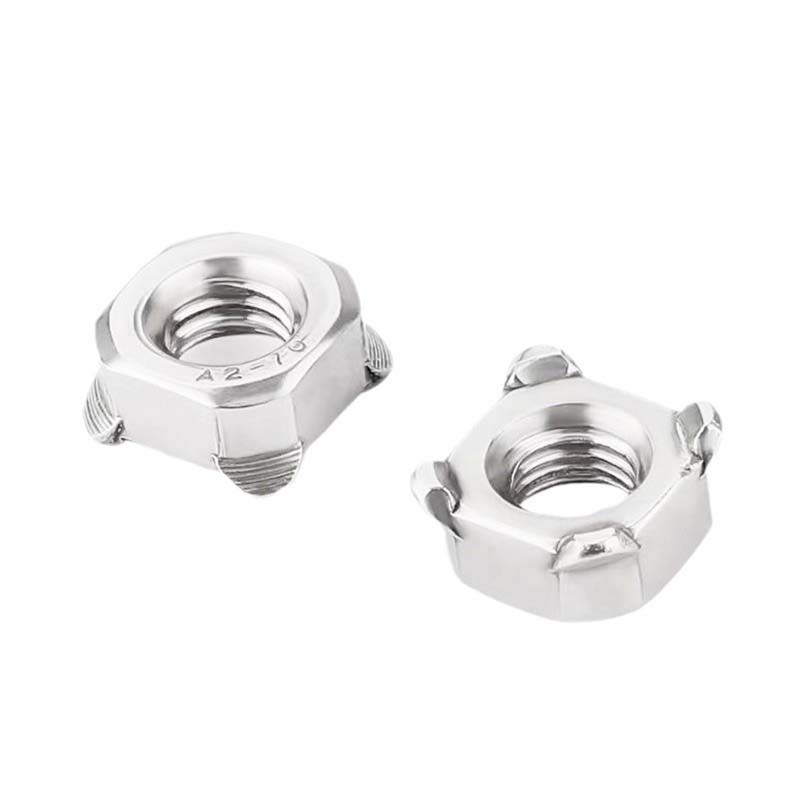

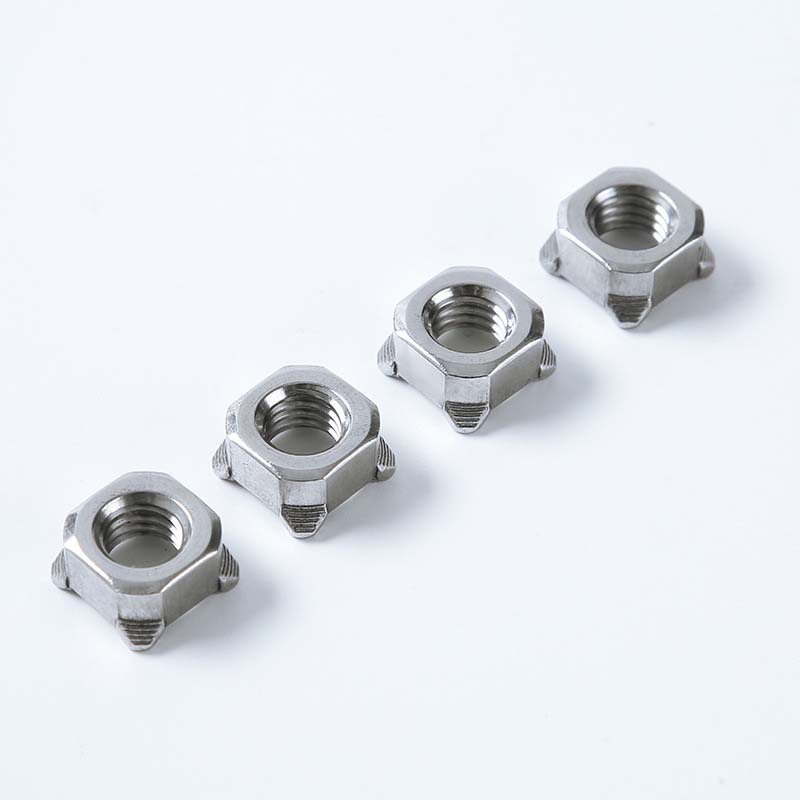

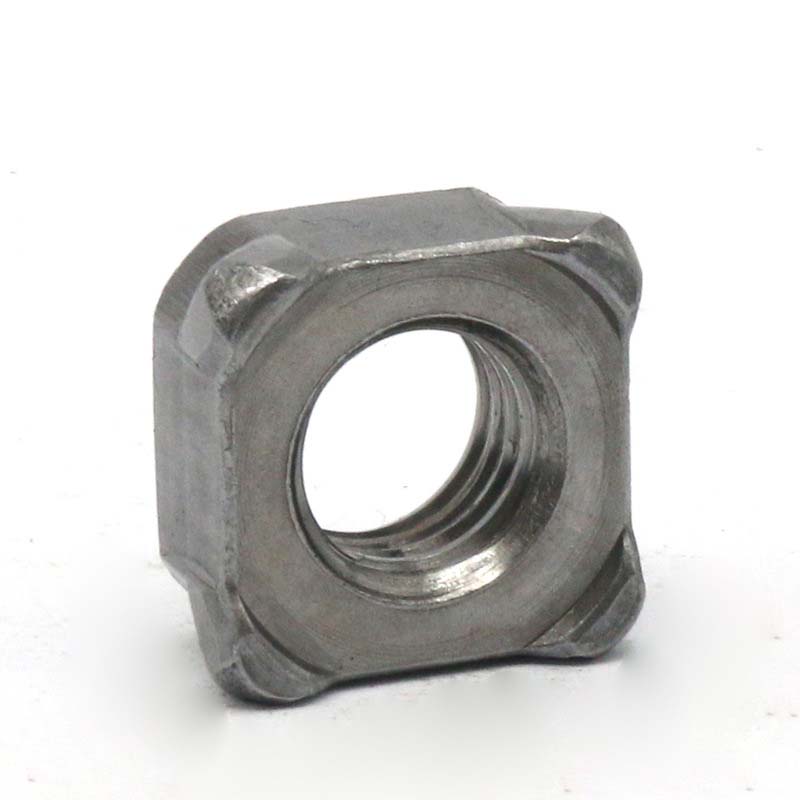

வகை 1D கொண்ட 5 ஆம் வகுப்பு வெல்ட் சதுர நட்டுகள் நான்கு தட்டையான பக்கங்களைக் கொண்டுள்ளன. நட்டின் மையத்தில் ஒரு நிலையான திரிக்கப்பட்ட துளை உள்ளது, இது பொருந்தும் போல்ட்களுடன் பயன்படுத்த வசதியானது. நட்டின் வெல்டிங் மேற்பரப்பில், பல சிறிய புரோட்ரூஷன்கள் உள்ளன, அவை வெல்டிங்கிற்கான முக்கிய பாகங்கள்.

தயாரிப்பு நன்மைகள்

வகை 1D இன் 5 ஆம் வகுப்பு வெல்ட் சதுர கொட்டைகள் கோண துளை வடிவமைப்பைக் கொண்டிருக்கவில்லை. அதற்கு பதிலாக, ஒரு சிறிய மற்றும் உயர்த்தப்பட்ட protrusion கீழே வடிவமைக்கப்பட்டுள்ளது. அவர்கள் குறிப்பாக எதிர்ப்பு ஸ்பாட் வெல்டிங் வடிவமைக்கப்பட்டுள்ளது. மின்முனைகள் கீழ்நோக்கி அழுத்துகின்றன, மேலும் மின்னோட்டம் உயர்த்தப்பட்ட பகுதி வழியாக பாய்கிறது. உயர்த்தப்பட்ட பகுதி உடனடியாக உருகி, அடியில் உள்ள உலோகத்துடன் நட்டுகளை இணைக்கிறது.

வகை 1D கொண்ட 5 ஆம் வகுப்பு வெல்ட் சதுர கொட்டைகள் எளிதாகவும் விரைவாகவும் பற்றவைக்கப்படுகின்றன. நட்டு மீது சிறிய புரோட்ரூஷன்களுடன் உபகரணங்களை சீரமைக்கவும், சிறிது வெப்பத்தைப் பயன்படுத்தவும். பின்னர் நட்டு விரைவாக இரும்பு தகடு அல்லது மற்ற உலோக வேலைப்பாடுகளில் பற்றவைக்கப்படலாம். நிறுவலுக்கு ஸ்க்ரூயிங் தேவைப்படும் சாதாரண கொட்டைகள் ஒப்பிடும்போது, இந்த முறை கணிசமாக நேரத்தை சேமிக்கிறது. கொட்டை எளிதில் சுழல வாய்ப்பில்லை, மேலும் அதன் நிலைப்புத்தன்மை வட்ட வடிவ கொட்டையை விட சிறப்பாக இருக்கும்.

வகுப்பு 5 உடன் வகை 1D இன் வெல்டிங் சதுர கொட்டைகளின் முக்கிய நன்மைகளில் ஒன்று வெல்டிங் செயல்முறையின் நிலைத்தன்மையாகும். புரோட்ரஷன்கள் வெல்ட் தையல் உருவாக்கம் நிலையை துல்லியமாக கட்டுப்படுத்த முடியும் என்பதால், தானியங்கி ஸ்பாட் வெல்டிங் இயந்திரம் ஒவ்வொரு சுழற்சியிலும் நம்பகமான முடிவுகளை அடைய முடியும். கைமுறை மூலம் துளை வெல்டிங்குடன் ஒப்பிடுகையில், வெல்டிங் துப்பாக்கியின் தவறான சீரமைப்பு காரணமாக போதுமான வெல்ட் வலிமையின் சாத்தியம் மிகவும் குறைவாக உள்ளது.

வகை 1D உடன் 5 ஆம் வகுப்பு வெல்ட் சதுர நட்டுகளைப் பயன்படுத்திய பிறகு, வெல்ட் நகட்களை ஆய்வு செய்யவும். ஒவ்வொரு நீட்சியிலும் ஒரு திடமான இணைவு புள்ளியை நீங்கள் காண வேண்டும். இது முற்றிலும் அடிப்படைப் பொருளில் இணைந்ததாகத் தோன்ற வேண்டும். ப்ரோட்ரூஷன் வடிவம் இன்னும் தெரிந்தால், அல்லது அது எரிந்த / கீறப்பட்டது போல் இருந்தால், பாதுகாப்பான பிணைப்பை அடைய வெல்டிங் அமைப்புகளை (நடப்பு, நேரம், அழுத்தம்) சரிசெய்ய வேண்டியிருக்கும்.

தயாரிப்பு அளவுருக்கள்

திங்கள்	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
அதிகபட்சம்	8	9	10	12	14	17
நிமிடம்	7.64	8.64	9.64	11.57	13.57	16.57
k அதிகபட்சம்	3.2	4	5	6.5	8	10
கே நிமிடம்	2.9	3.7	4.7	6.14	7.64	9.57
h அதிகபட்சம்	1	1	1	1	1	1.2
ம நிமிடம்	0.8	0.8	0.8	0.8	0.8	1
b அதிகபட்சம்	0.5	0.5	0.5	1	1	1
b நிமிடம்	0.3	0.3	0.3	0.5	0.5	0.5
