நிலையான உள் பல் பூட்டு துவைப்பிகள்

சிறிய தலையுடன் கூடிய திருகுகளுக்கு, Xiaoguo® ஸ்டாண்டர்ட் இன்டர்னல் டூத் லாக் வாஷர்களை வாங்குவது சிறந்த தேர்வாகும். உட்புற பல் வடிவமைப்பு, அனைத்து பற்களும் ஸ்க்ரூ ஹெட்டுடன் தொடர்பு கொண்டு, அதன் மூலம் பயனுள்ள பூட்டுதலை அடைவதை உறுதி செய்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

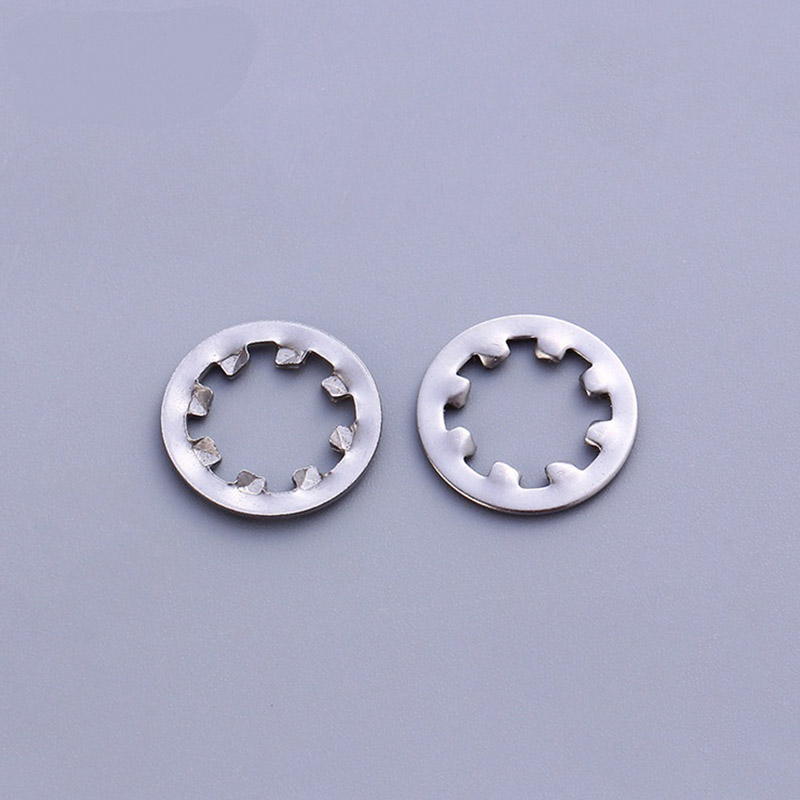

ஸ்டாண்டர்ட் இன்டர்னல் டூத் லாக் வாஷர்ஸ் என்பது ஒரு வகையான ஆண்டி-லூசனிங் வாஷர் ஆகும், அதன் மேற்பரப்பில் உள்நோக்கி ஏற்பாடு செய்யப்பட்ட பல் போன்ற அமைப்புகளைக் கொண்டுள்ளது. அதன் வடிவம் ஒரு மெல்லிய உலோக வளையம், நடுவில் கூர்மையான பல் வளையம் மற்றும் மென்மையான மற்றும் தட்டையான வெளிப்புற வட்டம். திருகு இறுக்கும் போது, இந்த பற்கள் திருகு தலை மற்றும் உபகரண கூறுகளின் மேற்பரப்பில் உட்பொதிந்து, உராய்வு விசை மற்றும் திருகு தளர்த்தப்படுவதைத் தடுக்க கடிக்கும் விசையை நம்பியிருக்கும். எளிமையான வகையில், ஸ்க்ரூ ஹெட் மற்றும் உபகரணக் கூறுகளின் மேற்பரப்பிற்கு இடையில் ஒரு "பூட்டு" சேர்க்கப்படுகிறது, அதிக அதிர்வு அதிர்வெண் காரணமாக உபகரணங்களின் செயல்பாட்டின் போது திருகு தளர்த்தப்படுவதைத் தடுக்கிறது.

வேலை கொள்கை

ஸ்டாண்டர்ட் இன்டர்னல் டூத் லாக் வாஷர்ஸ் ஜாயின்ட்டின் செயல்பாட்டுக் கொள்கை உண்மையில் மிகவும் எளிமையானது. இது முக்கியமாக இரண்டு செயல்பாடுகளை நம்பியுள்ளது: "பற்கள் ஈடுபாடு + மீள் அழுத்தம்" தளர்வதைத் தடுக்க.

(1) பற்களை அரைத்தல்

ஸ்டாண்டர்ட் இன்டர்னல் டூத் லாக் வாஷர்களின் உள் வளையம் தொடர்ச்சியான கூர்மையான பற்களைக் கொண்டுள்ளது. போல்ட் அல்லது நட்டு இறுக்கப்படும்போது, இந்த பற்கள் இரண்டு தொடர்பு மேற்பரப்புகளுக்குள் ஊடுருவிச் செல்லும்:

திருகு தலை / நட்டின் கீழ் மேற்பரப்பு (உலோக மேற்பரப்பு).

பணிப்பொருளின் மேற்பரப்பு (சில நேரங்களில் பெயிண்ட் அல்லது ஆக்சைடு அடுக்கை ஊடுருவிச் செல்லும்)

பற்கள் செருகப்பட்டவுடன், அது திருகு தலைக்கு கீழே "மினி-தடுக்கும் சாதனங்களின்" வளையம் வைக்கப்பட்டது போல் இருக்கும். திருகு தானாகவே மீண்டும் சுழற்ற முயற்சித்தால், இந்தப் பற்கள் அதை உறுதியாகப் பிடித்து நகர்த்துவதைத் தடுக்கும், இதனால் தளர்வதைத் தடுக்கும்.

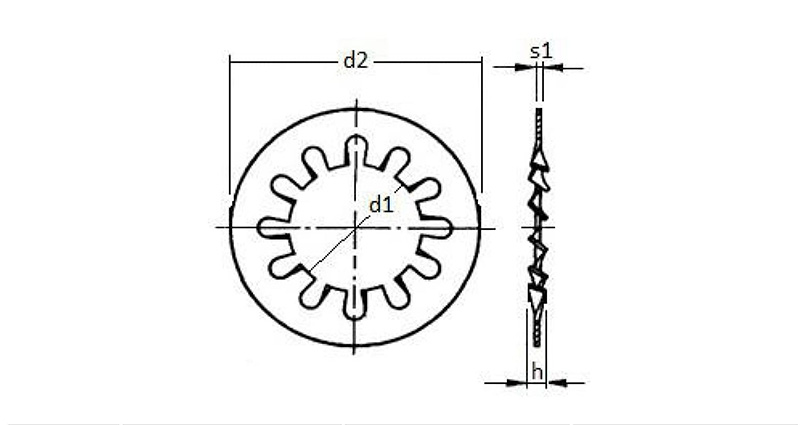

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
தகவல் மற்றும் வரைதல் ஆகியவை குறிப்பு மட்டுமே

(2) மீள் அழுத்தம்

வாஷர் தன்னை மீள்தன்மை கொண்டது. இறுக்கப்பட்ட பிறகு, ஸ்டாண்டர்ட் இன்டர்னல் டூத் லாக் வாஷர்ஸ் தட்டையானது, ஆனால் அதன் பொருள் எப்போதும் அதன் அசல் வடிவத்திற்குத் திரும்ப பாடுபடுகிறது, எனவே அது தொடர்ந்து ஒரு தலைகீழ் உந்துதலையும், மேல்நோக்கி திரும்பும் சக்தியையும் உருவாக்குகிறது.

இந்த மீள் விசை நூல்களில் செயல்படுகிறது, நூல்களுக்கு இடையில் உராய்வு அதிகரிக்கிறது. அதிக உராய்வு காரணமாக, திருகுகள் இயற்கையாகவே தளர்வதற்கான வாய்ப்புகள் குறைவு.

(3) இரண்டின் கூட்டு விளைவு

மெக்கானிக்கல் கிளாம்பிங் நேரடி எதிர்ப்பு-திருப்பு எதிர்ப்பை வழங்குகிறது

மீள் சுமை நூல் உராய்வை அதிகரிக்கிறது மற்றும் ஒரே நேரத்தில் சிறிய அதிர்வுகள் அல்லது மெட்டீரியல் க்ரீப்புக்கு ஈடுசெய்கிறது.

இரண்டும் இணைந்து செயல்படுகின்றன, நிலையான உள் டூத் லாக் வாஷர்களால், அதிர்வு, தாக்கம் அல்லது வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் போன்ற சூழல்களில் கூட போல்ட் தளர்வதைத் தடுக்க முடியும்.
