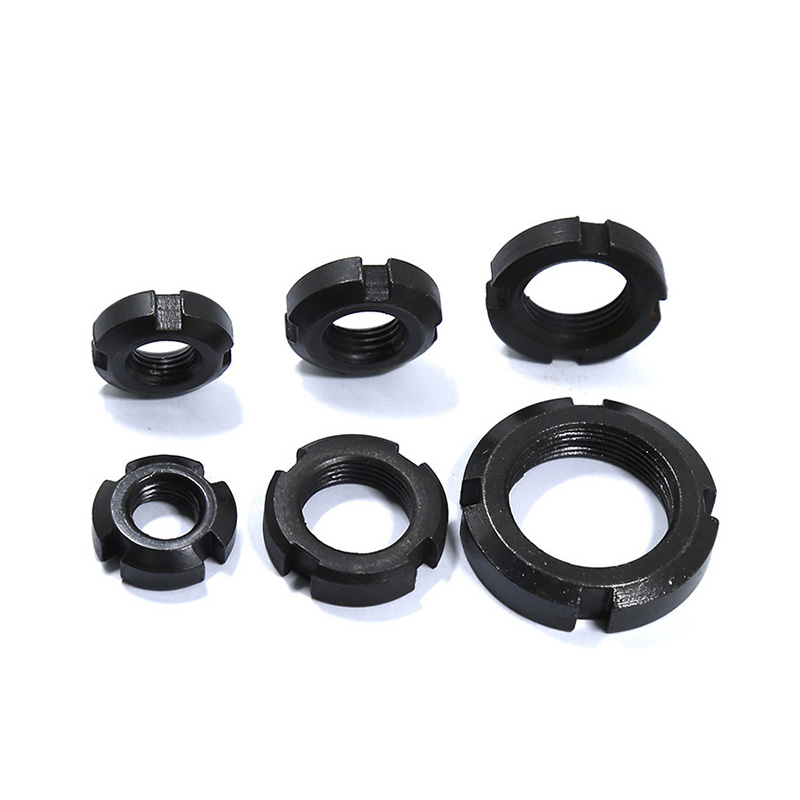

ஸ்லாட்டுடன் வட்ட நட்

ஸ்லாட்டுடன் சீனாவில் தயாரிக்கப்பட்ட Xiaoguo® ரவுண்ட் நட் தேசிய தரநிலைகளான GB812, ஜெர்மன் தரநிலை DIN 981 மற்றும் சர்வதேச தரநிலை ISO 7718 ஆகியவற்றுடன் இணங்குகிறது. எனவே, தயாரிப்பின் அளவு மற்றும் நூல் துல்லியம் கண்டிப்பாக ஒழுங்குபடுத்தப்பட்டு கண்டறியக்கூடியது. ஸ்லாட்டுடன் கூடிய வட்ட நட்டு இலவச மாதிரி எங்கள் ஒத்துழைப்பின் ஆரம்ப கட்டத்தில் இந்த மாதிரியை உங்களுக்கு வழங்குவோம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தனிப்பயனாக்குதல் செயல்முறை

ஸ்லாட்டுடன் கூடிய தரமற்ற வட்ட நட்டுக்கான வழக்கமான தனிப்பயனாக்குதல் செயல்முறை:

(1) தேவை தொடர்பு: தயாரிப்பின் செயல்பாடுகள், பரிமாணங்கள், பொருட்கள் போன்றவற்றிற்கான தேவைகளை தெளிவாக வரையறுக்கவும்.

(2) வரைதல் உறுதிப்படுத்தல்: 2D/3D வரைபடங்களை வழங்கவும் மற்றும் பரிமாணங்கள் மற்றும் சகிப்புத்தன்மையை உறுதிப்படுத்த பொறியாளர்களுடன் தொடர்பு கொள்ளவும்.

(3) மாதிரி தயாரிப்பு: மாதிரிகள் தயாரிப்பதற்காக அச்சு தயாரிக்கப்படுகிறது, மேலும் அவை சோதனைகள் மற்றும் சரிபார்ப்பில் தேர்ச்சி பெற்ற பிறகு, புகைப்படங்கள் மற்றும் வீடியோக்கள் வாடிக்கையாளர்களுக்கு வழங்கப்படும்.

(4) வெகுஜன உற்பத்தி: மாதிரி தகுதியானது என்பதை வாடிக்கையாளர் உறுதிப்படுத்திய பிறகு, வெகுஜன உற்பத்தி நிலை தொடங்குகிறது.

(5) டெலிவரியின் போது தர ஆய்வு: ஏற்றுமதிக்கு முன் கடுமையான ஆய்வுகள் நடத்தப்பட்டு, பொருட்களுடன் தர அறிக்கைகள் வழங்கப்படுகின்றன.

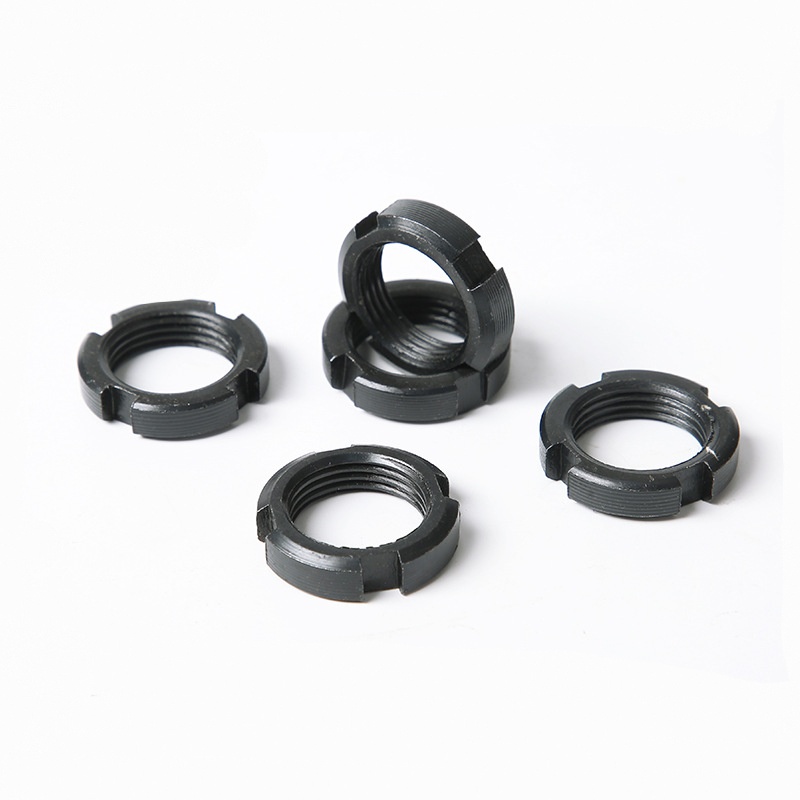

Round Nut with Slot

தனிப்பயனாக்கக்கூடிய முக்கிய அம்சங்கள்

ஸ்லாட்டுடன் கூடிய வட்ட நட்டுக்கான தரமற்ற தனிப்பயனாக்குதல் சேவை மிகவும் முதிர்ந்ததாகும். கிட்டத்தட்ட அனைத்து முக்கிய அளவுருக்கள் உங்கள் உண்மையான பயன்பாட்டிற்கு ஏற்ப நெகிழ்வாக சரிசெய்யப்படலாம்.

(1) பரிமாணங்கள் மற்றும் விவரக்குறிப்புகள்:

முழு அளவு சரிசெய்தல்: வெளிப்புற விட்டம், உள் விட்டம் மற்றும் தடிமன் (உயரம்) அனைத்தையும் தனிப்பயனாக்கலாம்.

பிரத்யேக தனிப்பயனாக்கம்: கொட்டைகளின் நீளமான, படி, குருட்டு-துளை வகைகள் போன்ற தனிப்பயனாக்கப்பட்ட பதிப்புகள் வழங்கப்படலாம்.

(2) நூல் அளவுருக்கள்:

பலதரப்பட்ட நூல் தரநிலைகள்: பொதுவாகப் பயன்படுத்தப்படும் மெட்ரிக் ஃபைன் த்ரெட்களுடன் கூடுதலாக, மெட்ரிக் கரடுமுரடான நூல்கள், அமெரிக்க நிலையான நூல்கள் மற்றும் பிரிட்டிஷ் நிலையான நூல்கள் போன்றவற்றையும் ஆதரிக்கிறது.

சிறப்பு நூல் வகை: தேவைகளுக்கு ஏற்ப இழைகளைத் தனிப்பயனாக்கலாம்.

(3) பொருள் தேர்வு:

உலோக பொருட்கள்: கார்பன் எஃகு, அலாய் ஸ்டீல், துருப்பிடிக்காத எஃகு, பித்தளை, அலுமினியம் அலாய், டைட்டானியம் அலாய் போன்றவை.

உலோகம் அல்லாத பொருட்கள்: சில சிறப்புப் பயன்பாடுகளுக்கு, நைலான் மற்றும் PEEK ஆகியவற்றைப் பயன்படுத்தலாம்.

(4) இயந்திர பண்புகள்:

வலிமை தரம்: ஸ்லாட்டுடன் கூடிய வட்ட நட்டுக்கான தனிப்பயனாக்கக்கூடிய விருப்பங்களில் 4.8, 8.8, 10.9 மற்றும் 12.9 போன்ற கிரேடுகள் அடங்கும், இது பல்வேறு செயல்திறன் தேவைகளைப் பூர்த்தி செய்யும் வகையில் வடிவமைக்கப்பட்டுள்ளது.

இயந்திர குறிகாட்டிகள்: உண்மையான தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கலாம்.

(5) மேற்பரப்பு சிகிச்சை:

கால்வனைசிங், கருப்பாக்குதல், டாக்ட்ரான் பூச்சு மற்றும் நிக்கல் முலாம் போன்ற செயல்முறைகள் உட்பட.

(6) ஸ்லாட் வகை வடிவமைப்பு:

எதிர்ப்பு தளர்த்தல் அல்லது நிறுவலுக்கான தேவைகளுக்கு ஏற்ப, வெவ்வேறு எண்கள், அகலங்கள், ஆழங்கள் அல்லது ஸ்லாட்டுகளின் சிறப்பு வடிவங்கள் வடிவமைக்கப்படலாம்.

(7) தரமற்ற தரநிலைகள்: தேசிய தரநிலைகள் (GB), ஜெர்மன் தரநிலைகள் (DIN), அமெரிக்க தரநிலைகள் (ANSI) மற்றும் ஜப்பானிய தரநிலைகள் (JIS) போன்ற பல்வேறு நிலையான அமைப்புகளுக்கான தரமற்ற பதிப்புகளை மாற்றுவதற்கு ஆதரவு.

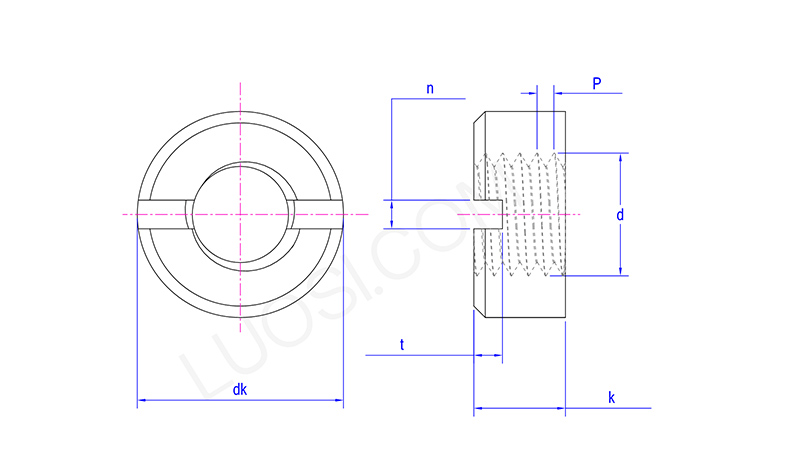

Round Nut with Slot

திங்கள்	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk அதிகபட்சம்	7	8	9	11	14	18	21	24	26	29	32
dk நிமிடம்	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k அதிகபட்சம்	3	3.5	4.2	5	6.5	8	10	11	12	13	14
கே நிமிடம்	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n நிமிடம்	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n அதிகபட்சம்	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
டி நிமிடம்	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t அதிகபட்சம்	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5
