தாங்கி பூட்டு நட்

சீனா Xiaoguo® Bearing lock nut ஆனது துல்லியமாக வடிவமைக்கப்பட்ட ஸ்லாட்டைக் கொண்டுள்ளது, இது தாங்கும் கூறுகள் ஒன்றாகப் பொருத்தப்படும் போது மிகச் சிறந்த அச்சு அனுமதியை உருவாக்கி, உகந்த இனச்சேர்க்கை நிலையை அடைகிறது. சீனாவில் உள்ள தொழிற்சாலையால் தயாரிக்கப்படும் பேரிங் லாக் நட்ஸ் உற்பத்தி செயல்முறை மிகவும் துல்லியமானது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

சரியான அளவை எவ்வாறு தேர்வு செய்வது?

தாங்கி பூட்டு நட்டு சரியாகப் பயன்படுத்தப்படுவதை உறுதிசெய்ய, பின்வரும் புள்ளிகள் தேர்வுக்கு பரிந்துரைக்கப்படுகின்றன:

(1) நூல் விவரக்குறிப்பைத் தீர்மானித்தல்: இது முதன்மையான முன்நிபந்தனை. மெட்ரிக் அமைப்புகளுக்கு, M மதிப்பைப் பார்க்கவும்; ஏகாதிபத்திய அமைப்புகளுக்கு, அங்குலங்களைப் பார்க்கவும். [குறிப்பு: இந்தத் தயாரிப்பு நன்றாகத் திரிக்கப்பட்ட திருகுகளை பிரத்தியேகமாகப் பயன்படுத்துகிறது. தேர்ந்தெடுக்கும்போது, கரடுமுரடான நூல் விவரக்குறிப்பைத் தேர்ந்தெடுப்பதைத் தவிர்க்க, சுருதியை (M16×1.5 போன்றவை) சரிபார்க்கவும்.]

(2) முக்கிய பரிமாணங்களைச் சரிபார்க்கவும்: வெளிப்புற விட்டம் (dk) மற்றும் தடிமன் (m) ஆகியவற்றைச் சரிபார்க்கவும், உபகரணங்களுக்குள் நட்டு போதுமான நிறுவல் இடத்தைக் கொண்டுள்ளது என்பதை உறுதிப்படுத்தவும்.

(3) தரநிலைகளை வரையறுத்தல்: அனைத்து பரிமாணங்களும் தேவையான சகிப்புத்தன்மை மற்றும் துல்லியத்தன்மையைக் கொண்டிருப்பதை உறுதிசெய்ய, "நேஷனல் ஸ்டாண்டர்ட் ஜிபி/டி 812" அல்லது "ஜெர்மன் ஸ்டாண்டர்ட் டிஐஎன் 981" போன்ற தயாரிப்பின் தரங்களைத் தெளிவாகக் குறிப்பிடவும்.

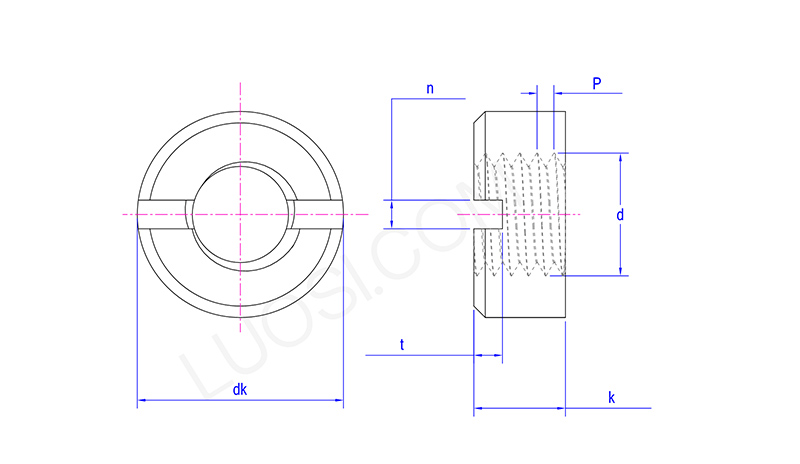

Bearing Lock Nut

திங்கள்	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk அதிகபட்சம்	7	8	9	11	14	18	21	24	26	29	32
dk நிமிடம்	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k அதிகபட்சம்	3	3.5	4.2	5	6.5	8	10	11	12	13	14
கே நிமிடம்	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n நிமிடம்	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n அதிகபட்சம்	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
டி நிமிடம்	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t அதிகபட்சம்	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

முக்கிய அளவுருக்கள் பற்றிய விரிவான விளக்கம்

பேரிங் பூட்டு நட்டின் அளவைத் தேர்ந்தெடுக்கும்போது, பின்வரும் முக்கிய அளவுருக்களுக்கு குறிப்பாக கவனம் செலுத்துங்கள்:

(1) நூல் விவரக்குறிப்பு (D×P): இது நூலின் பெயரளவு விட்டம் (D) மற்றும் சுருதி (P) ஆகியவற்றைக் குறிக்கிறது.

எடுத்துக்காட்டாக, M16×1.5 இல், M16 16mm இன் பெயரளவு விட்டத்தையும், 1.5 என்பது 1.5mm சுருதியையும் குறிக்கிறது.

(2)) வெளிப்புற விட்டம் (dk): நட்டின் அதிகபட்ச வெளிப்புற பரிமாணம், இது நிறுவலுக்கு தேவையான குறைந்தபட்ச இடத்தை தீர்மானிக்கிறது.

(3) தடிமன் (மீ): கொட்டையின் அச்சு உயரம், பூட்டுதல் விசை கை மற்றும் வலிமையைப் பாதிக்கிறது.

（4）ஸ்லாட்டுகளின் எண்ணிக்கை (n) / ஸ்லாட் அகலம் (b) / ஸ்லாட் ஆழம் (t): துளையிடலுக்கான வடிவியல் அளவுருக்கள், இது தொடர்புடைய தொழில்முறை கருவிகளின் பரிமாணங்களுடன் பொருந்த வேண்டும் (ஹூக் குறடு மற்றும் திறப்பு ஊசிகள் / தக்கவைக்கும் வாஷர்கள்).

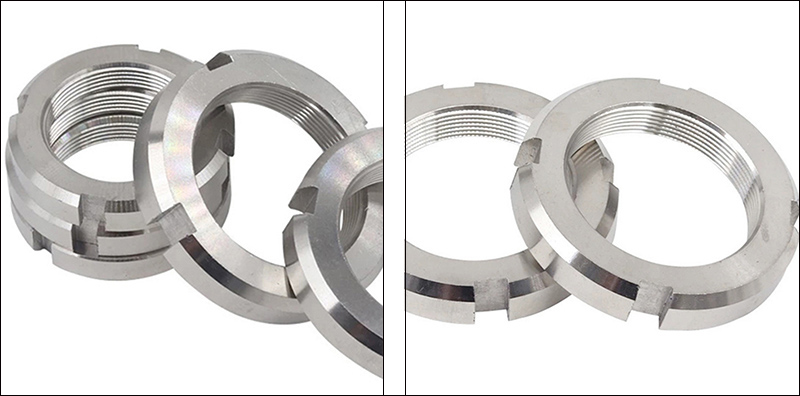

Bearing Lock Nut

பொதுவான விவரக்குறிப்புகள் விரைவான குறிப்பு

பொதுவாகப் பயன்படுத்தப்படும் சில நிலையான விவரக்குறிப்பு தரவு இங்கே:

GB/T 812-1988 Bearing lock nut, (Metric) உதாரணத்தை எடுத்துக் கொள்ளுங்கள்:

நூல் விவரக்குறிப்பு: D×P	வெளிப்புற விட்டம்: dk (மிமீ)	தடிமன்: மீ (மிமீ)	இடங்களின் எண்ணிக்கை: n	துளை ஆழம்: டி (மிமீ)
M10*1	22	8	4	2.6
M12*1.25	25	8	4	2.6
M14*1.5	28	8	4	2.6
M16*1.5	30	8	4	3.1
M18*1.5	32	8	4	3.1
M20*1.5	35	8	4	3.1

தேர்வு மற்றும் பயன்பாடு

(1) நூல் நிலைத்தன்மை: அனைத்து தாங்கும் பூட்டு நட்டுகள் நன்றாகத் திரிக்கப்பட்ட திருகுகள் பொருத்தப்பட்டுள்ளன. கரடுமுரடான திரிக்கப்பட்ட திருகுகள் மூலம் குழப்பத்தைத் தவிர்க்க, சுருதியைச் சரிபார்க்கவும்.

(2) துணை கருவிகள்: பிரித்தெடுத்தல் மற்றும் அசெம்பிளி செயல்முறைக்கு ஒரு சிறப்பு கொக்கி வடிவ குறடு பயன்படுத்த வேண்டும்.

(3)ஆன்டி-லூசனிங் பாகங்கள்: பூட்டுதல் விளைவை அடைய, அவை ஸ்டாப் வாஷர்கள் (ஜிபி/டி 858 போன்றவை) அல்லது திறந்த பின்களுடன் இணைந்து பயன்படுத்தப்பட வேண்டும்.

(4) தொழில்நுட்ப வரைபடங்கள்: வடிவமைக்கும் போது, தொடர்புடைய நிலையான தொழில்நுட்ப வரைபடங்கள் அல்லது தயாரிப்பு விவரக்குறிப்புகளின் சமீபத்திய பதிப்பை எப்போதும் பார்க்கவும்.
