சுற்று தலைமை பயிற்சியாளர் போல்ட்

வெப்ப சிகிச்சைக்கு உட்பட்ட அலாய் ஸ்டீல் தேர்ந்தெடுக்கப்பட்டது. Xiaoguo® மொத்த ரவுண்ட் ஹெட் கோச் போல்ட் செயல்திறன் தரம் 10.9 மற்றும் இறுதி இழுவிசை வலிமை 1000 MPa ஐ விட அதிகமாக உள்ளது. இது கனரக இயந்திரங்கள், பாலங்கள் மற்றும் அதிக சுமை கட்டமைப்புகளுக்கு ஏற்றது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ரவுண்ட் ஹெட் கோச் போல்ட் (ஒரு வகை வண்டி போல்ட்) மற்றும் கேரேஜ் போல்ட் ஆகியவை ஒரே தயாரிப்பு வகையைச் சேர்ந்தவை. முக்கிய வேறுபாடு பிராந்திய பெயர்களில் உள்ளது: வட அமெரிக்காவில், இது பொதுவாக கேரேஜ் போல்ட் என்று அழைக்கப்படுகிறது, காமன்வெல்த் நாடுகளில் (யுனைடெட் கிங்டம், ஆஸ்திரேலியா மற்றும் நியூசிலாந்து போன்றவை), ரவுண்ட் ஹெட் கோச் போல்ட் என்ற சொல் பொதுவாகப் பயன்படுத்தப்படுகிறது. இது ஒரு அரை-கோளத் தலை (சுற்றுத் தலை) மற்றும் கழுத்தின் அடிப்பகுதியில் ஒரு சதுர எதிர்ப்பு தளர்த்தல் அமைப்பு கொண்ட ஒரு ஃபாஸ்டென்சர் ஆகும், குறிப்பாக ஒற்றை பக்க நிறுவலுக்கு வடிவமைக்கப்பட்டுள்ளது.

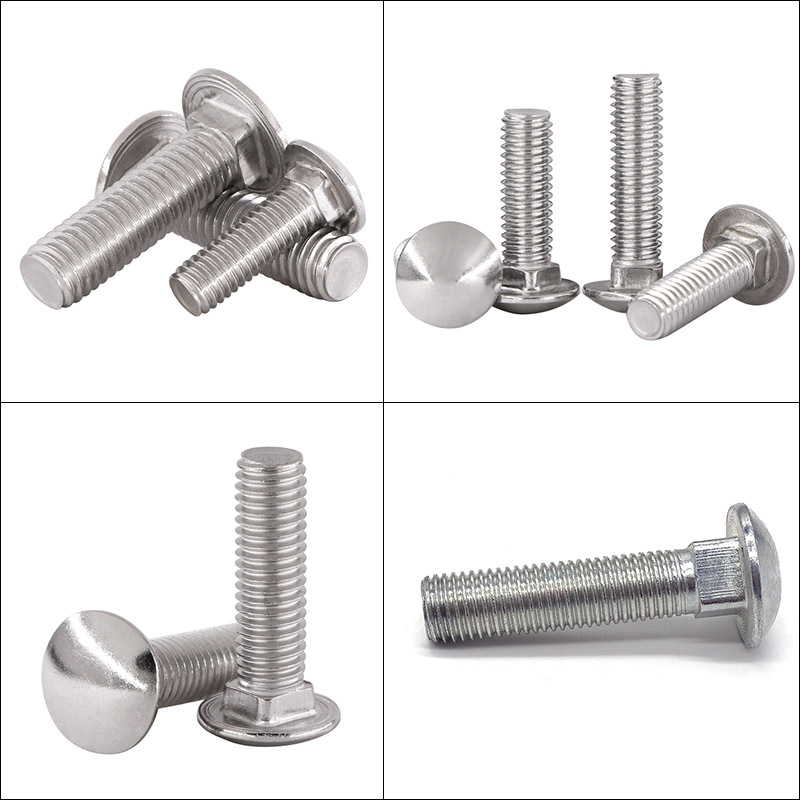

Round Head Coach Bolt

கட்டமைப்பு பண்புகள்

ரவுண்ட் ஹெட் கோச் போல்ட்டின் கட்டமைப்பு வடிவமைப்பு "ஒற்றை-பக்க நிறுவல் மற்றும் தானியங்கி எதிர்ப்பு டிப்பிங்" என்ற முக்கிய இலக்கை மையமாகக் கொண்டது, மேலும் இது முக்கியமாக பின்வரும் நான்கு செயல்பாட்டு பகுதிகளால் ஆனது:

(1) தலை

வடிவம்: அரைக்கோளம் (வட்டத் தலை) அல்லது தட்டையான மேல் வட்டத் தலை. அறுகோண, சதுர அல்லது குறுக்கு இடங்கள் போன்ற எந்த கருவி இடைமுகங்களும் இல்லாமல் மேற்பரப்பு மென்மையானது.

செயல்பாடு மற்றும் நோக்கம்:

சுமை தாங்கும் மேற்பரப்பின் ஒரு பெரிய பகுதியை வழங்கவும்

அழகியல் மற்றும் பாதுகாப்பு

மென்மையான மற்றும் வட்டமான வடிவமைப்பு

(2) கழுத்து (கழுத்து) - மிக முக்கியமான ஸ்லிப் எதிர்ப்பு அமைப்பு

வடிவம்: தலைக்கு கீழே நேரடியாக அமைந்துள்ளது, இது சதுரம் (சதுரம்) அல்லது ரிப்பட் சதுரம் (ரிப்பட் ஸ்கொயர்).

செயல்பாடு மற்றும் நோக்கம்:

இயந்திர எதிர்ப்பு திருப்பு செயல்பாடு

துணை கருவிகள் தேவையில்லை

துல்லியமான நிலைப்படுத்தல்

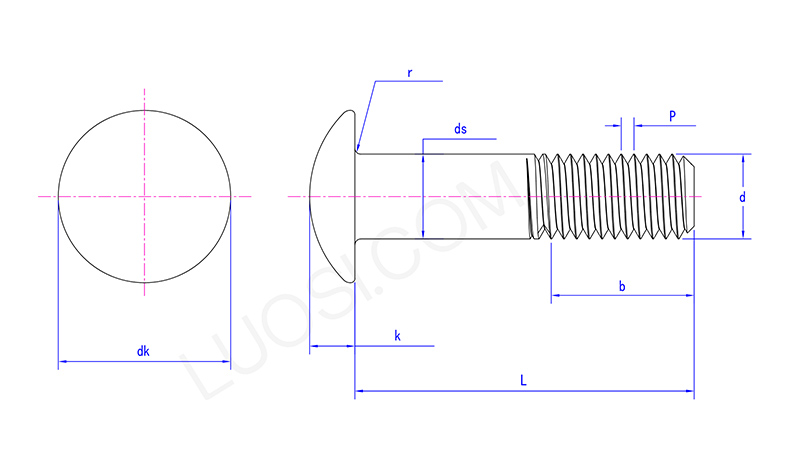

Round Head Coach Bolt

திங்கள்	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk அதிகபட்சம்	11.3	13.5	18	22.5	27	36	45	54
dk நிமிடம்	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds அதிகபட்சம்	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds நிமிடம்	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k அதிகபட்சம்	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
கே நிமிடம்	2.5	3	4	5	6	8	10	12
r அதிகபட்சம்	0.5	0.5	0.5	0.5	1	1	1	1.5

(3) ஷாஃப்ட் பிரிவு (ஷாங்க் / திரிக்கப்படாத பகுதி)

வடிவம்: கழுத்துக்கும் இழைகளுக்கும் இடையில் அமைந்துள்ள இது தட்டையான மேற்பரப்பு மற்றும் நூல்கள் இல்லாத மென்மையான உருளை தண்டு ஆகும்.

நீளம்: இது போல்ட்டின் மொத்த நீளம் L இலிருந்து நூல் நீளம் b ஐக் கழிப்பதன் மூலம் கணக்கிடப்படுகிறது. வெவ்வேறு விவரக்குறிப்புகள் நிலையான விகிதங்களைக் கொண்டுள்ளன.

செயல்பாடு மற்றும் நோக்கம்:

வெட்டு சுமைகளைத் தாங்கும்

துல்லியமான நிலைப்படுத்தல்

நூல்களில் சக்தியைப் பயன்படுத்துவதைத் தவிர்த்தல்

(4) திரிக்கப்பட்ட பகுதி

வடிவம்: ரவுண்ட் ஹெட் கோச் போல்ட்டின் முடிவில் அமைந்துள்ளது, இது ஒரு நிலையான மெட்ரிக் கரடுமுரடான நூல் (ISO) அல்லது ஒரு அமெரிக்க நிலையான UNC நூல் ஆகும்.

நீளம் (b):

நிலையான நிபந்தனைகள்: L ≤ 125mm, b ≈ 2d + 6mm (d என்பது பெயரளவு விட்டம்) போது L > 125mm, b ≈ 2d + 12mm.

உண்மையான தயாரிப்பின் நூல் நீளம் வாடிக்கையாளரின் தேவைகளுக்கு ஏற்ப நீட்டிக்கப்படலாம் (தனிப்பயனாக்கப்பட்ட முழு நூல்).

செயல்பாடு மற்றும் நோக்கம்:

கொட்டையுடன் ஒத்துழைப்பதன் மூலம் கிளாம்பிங் சக்தியை உருவாக்கவும்

முன் ஏற்றும் சக்தியை சரிசெய்யவும்

கட்டமைப்பு ஒப்பீடு

ரவுண்ட் ஹெட் கோச் போல்ட்டின் நன்மை அதன் தனித்துவமான கட்டமைப்பில் உள்ளது. எனவே, மற்ற வகை போல்ட்களுடன் ஒப்பிடுகையில், வேறுபாடுகள் என்ன? தயவுசெய்து பின்வரும் அட்டவணையைப் பாருங்கள், நீங்கள் கண்டுபிடிப்பீர்கள்!

ஒப்பீட்டு பொருட்கள்	வட்ட தலை பயிற்சியாளர் போல்ட்	அறுகோண தலை போல்ட்	உள் அறுகோண போல்ட்
தலை வடிவம்	அரைக்கோள வட்டமான தலை	அறுகோணமானது	உள் அறுகோண துளையுடன் உருளைத் தலை
எதிர்ப்பு தளர்த்தும் முறை	சதுர கழுத்துடன் இயந்திர எதிர்ப்பு தளர்த்தல்	ஒரு குறடு மூலம் தலையை சரிசெய்ய வேண்டும்	தலையை சரிசெய்ய உள் அறுகோண குறடு பயன்படுத்த வேண்டும்
நிறுவிகளின் எண்ணிக்கை	1	2	1
முன்கூட்டியே துளையிட முடியுமா?	ஆம்	இல்லை,	இல்லை,
வழக்கமான பயன்பாடுகள்	மரம், வெளிப்புற தளபாடங்கள், வேலிகள்	எஃகு அமைப்பு, இயந்திர சட்டசபை	துல்லியமான இயந்திரங்கள், அச்சுகள்
