போஸ்ட் டென்ஷன் ஆங்கர் குடைமிளகாய்

முக்கிய செயல்திறன்

Post tension Anchor Wedges இன் செயல்திறன், பாலங்கள் மற்றும் கட்டிடங்கள் போன்ற முக்கிய திட்டங்களின் கட்டமைப்பு பாதுகாப்பு மற்றும் நீடித்து நிலைத்தன்மையை நேரடியாக தீர்மானிக்கிறது. Xiaoguo® ஐத் தேர்ந்தெடுப்பதன் மூலம், மிகவும் கடுமையான தரநிலைகளைத் தாங்கக்கூடிய நம்பகமான உத்தரவாதத்தைப் பெறுவீர்கள்.

(1) நிலையான சுமை நங்கூரமிடும் திறன்

செயல்திறன் குணகம் ηa ≥ 0.95

எஃகு இழைகளின் முழு வலிமையையும் நங்கூரமிடும் அமைப்பு திறமையாகப் பயன்படுத்த முடியுமா

(2) இறுதி மொத்த திரிபு

εapu ≥ 2.0%

உடையக்கூடிய செயலிழப்பைத் தடுக்க, இறுதி நிலையின் கீழ் நங்கூரமிடுதல் அமைப்பின் நீர்த்துப்போகும் தன்மையை அளவிடுகிறது

(3) சோர்வு செயல்திறன்

2 மில்லியன் சுழற்சிகளை ஏற்றிய பிறகு தோல்வி இல்லை

பாலங்கள் மற்றும் காற்றாலை விசையாழி கோபுரங்கள் போன்ற நீண்ட கால மாறும் சுமைகளுக்கு உட்பட்ட கட்டமைப்பு, சோர்வு காரணமாக தோல்வியடையாது என்பதை உறுதி செய்கிறது.

(4) நங்கூரம் பகுதியில் உராய்வு இழப்பு

நங்கூரம் திறப்பதில் மொத்த இழப்பு + ட்ரம்பெட் திறப்பு ≤ 6%

உராய்வினால் ஏற்படும் பயனுள்ள அழுத்தத்தின் இழப்பைக் குறைக்கிறது, இது பதட்டமான செயல்திறன் மற்றும் செலவுக் கட்டுப்பாட்டைப் பாதிக்கிறது.

(5) வெட்ஜ் பிளாக்கின் பின்வாங்கல் அளவு

குறைந்த பின்வாங்கும் நங்கூரம் ≤ 0.5mm; சாதாரண நங்கூரம் ≤ 6 மிமீ

இது ப்ரெஸ்ட்ரெஸ் நிறுவலின் துல்லியத்தை நேரடியாக பாதிக்கிறது. சிறிய பின்வாங்கல், நிறுவலின் போது குறைவான அழுத்த இழப்பு.

(6) கடினத்தன்மை தேவைகள்:

பதற்றத்திற்குப் பின் ஆங்கர் குடைமிளகாய்: HRC 58-65; ஆங்கர் தட்டு: HB ≥ 251

பகுதிகளின் மேற்பரப்பு உடைகள்-எதிர்ப்பு மற்றும் பெரிய அழுத்தத்தின் கீழ் சிதைந்து அல்லது சரிந்துவிடாது என்பதை உறுதிப்படுத்தவும்.

வகைப்பாடு

போஸ்ட் டென்ஷன் ஆங்கர் குடைமிளகாயை மேலும் பல வகைகளாக வகைப்படுத்தலாம். முக்கிய வகைப்பாடு அளவுகோல்கள் துண்டுகளின் எண்ணிக்கை, உள் பற்களின் வடிவம் மற்றும் வெளிப்புற கூம்பின் வடிவம் ஆகியவற்றை அடிப்படையாகக் கொண்டவை. தொடர்புடைய கட்டமைப்பு அம்சங்கள் மற்றும் பயன்பாடுகள்

【1】துண்டுகளின் எண்ணிக்கை

(1)இரண்டு துண்டு

கட்டமைப்பு பண்புகள்: இரண்டு சமச்சீர் ஆப்பு வடிவ கிளாம்பிங் தகடுகள், இணைந்தால், நடுவில் ஒரு வட்ட துளையை உருவாக்குகிறது

வழக்கமான பயன்பாடுகள்: நிரந்தரமாக வேலை செய்யும் நங்கூரம், ஒரு முறை பயன்பாட்டிற்கு

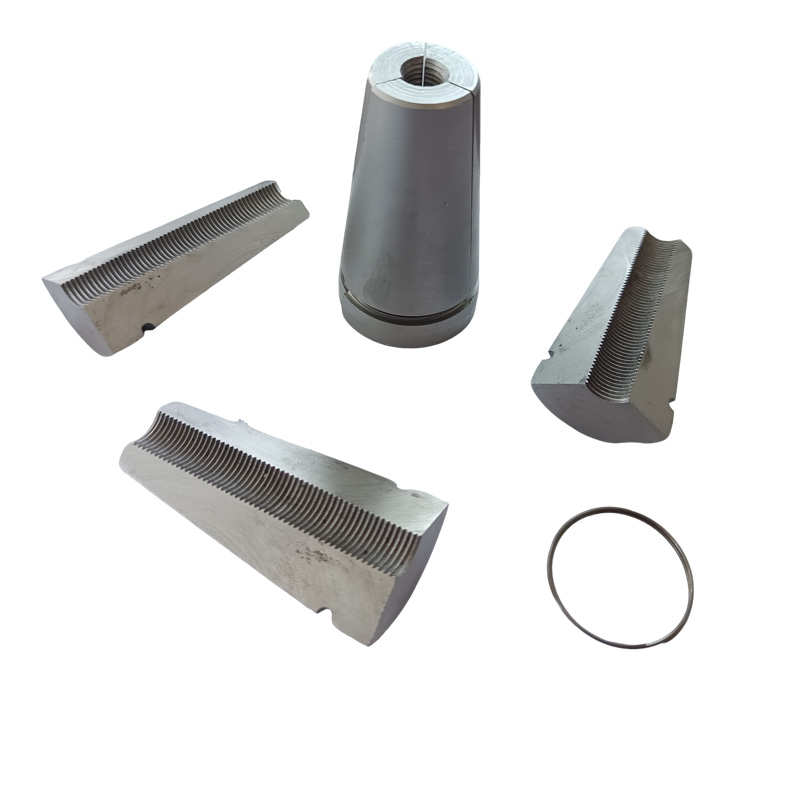

(2) மூன்று துண்டுகள்

கட்டமைப்பு பண்புகள்: மூன்று ஆப்பு வடிவ கிளாம்பிங் தட்டுகள் சமமாக பிரிக்கப்பட்டு, அவற்றுக்கிடையே இடைவெளிகளுடன், ஒருங்கிணைப்புக்கு ஒரு ஸ்பிரிங் சுருள் தேவைப்படுகிறது.

வழக்கமான பயன்பாடுகள்: கருவி நங்கூரம், மீண்டும் பயன்படுத்தக்கூடியது

【2】உள் பற்களின் வடிவம்

(1) வட்ட பற்கள்

சிறப்பியல்புகள்: போஸ்ட் டென்ஷன் ஆங்கர் குடைமிளகாய் கூர்மையான பல் நுனிகளுடன் பல சுயாதீனமான வட்ட வடிவ பற்களைக் கொண்டுள்ளது.

பொருந்தக்கூடிய எஃகு இழைகள்: நிலையான எஃகு இழை (1×7 அமைப்பு)

(2) சுழல் நூல்

சிறப்பியல்புகள்: தொடர்ச்சியான சுழல் உள் நூல்

பொருந்தக்கூடிய எஃகு இழைகள்: அதிக வலிமை கொண்ட எஃகு கம்பி மூட்டை அல்லது சிறப்பு அழுத்தப்பட்ட வலுவூட்டல்

(3) சேர்க்கை வகை

சிறப்பியல்புகள்: சுற்றளவு பற்கள் + நீளமான பள்ளங்கள்

பொருந்தக்கூடிய எஃகு இழைகள்: சிப் அகற்றுதல் மற்றும் ஈடுபாட்டின் செயல்திறனை மேம்படுத்துகிறது

【3】வெளிப்புற கூம்பின் வடிவம்

(1) ஒற்றை கூம்பு மேற்பரப்பு

கூம்பு மேற்பரப்பு பண்புகள்: முழு மேற்பரப்பிலும் ஒற்றை டேப்பர் உள்ளது (மிகவும் பொதுவானது)

(2) இரட்டை கூம்பு மேற்பரப்பு

கூம்பு மேற்பரப்பு பண்புகள்: பெரிய முனைக்கு அருகில் ஒரு சிறிய கோண மாற்றம் உள்ளது, இது சக்திகளின் விநியோகத்தை மேம்படுத்துகிறது

(3) வழிகாட்டும் பகுதியுடன்

கூம்பு மேற்பரப்பு பண்புகள்: ஒரு உருளை வழிகாட்டும் பகுதி சிறிய முனையிலிருந்து நீண்டு, ஆரம்ப செருகலை எளிதாக்குகிறது
