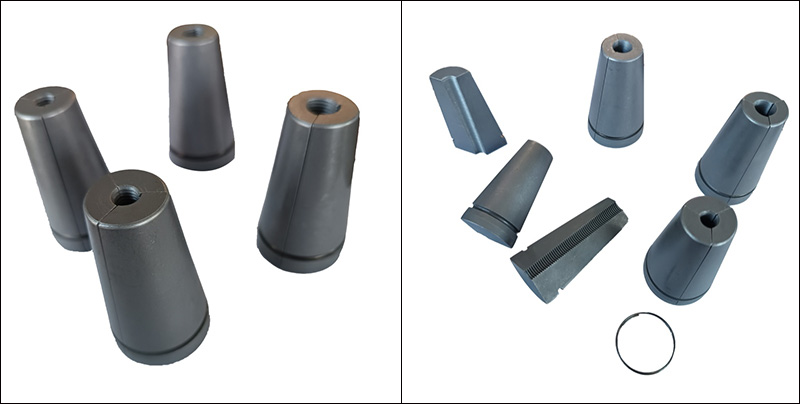

போஸ்ட் டென்ஷன் கிரிப்பிங்கிற்கான ஆங்கர் குடைமிளகாய்

வேலை செய்யும் கொள்கை

போஸ்ட் டென்ஷன் க்ரிப்பிங்கிற்கான ஆங்கர் வெட்ஜ்களின் செயல்பாட்டுக் கொள்கை இரண்டு வழிமுறைகளை அடிப்படையாகக் கொண்டது: வெட்ஜ் சுய-பூட்டுதல் மற்றும் உராய்வு விசை பரிமாற்றம்.

(1) கணினி அமைப்பு

ஒரு முழுமையான ஆங்கரிங் அமைப்பு பொதுவாக பின்வருவனவற்றைக் கொண்டுள்ளது:

எஃகு இழைகள் (முன்-அழுத்தம் செய்யும் தசைநாண்கள்): அவை பதற்ற சக்தியைத் தாங்குகின்றன.

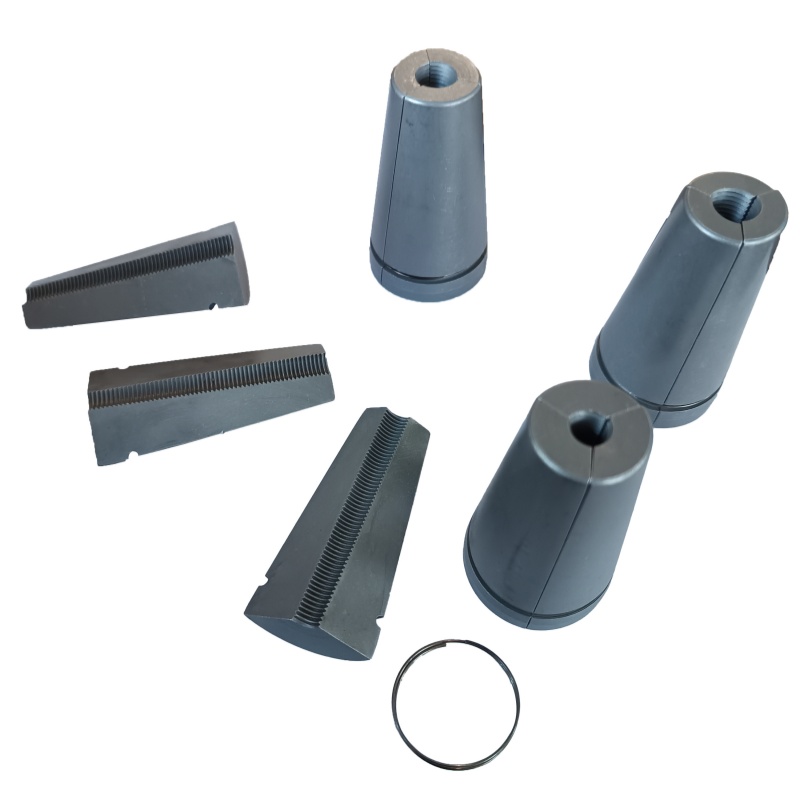

குடைமிளகாய் (கிளாம்பிங் தகடுகள்): இரண்டு அல்லது மூன்று துண்டுகளால் ஆனது, உள் மேற்பரப்பில் முகடுகளுடன், கூம்பு வடிவ கிளாம்பிங் அலகு உருவாக்குகிறது.

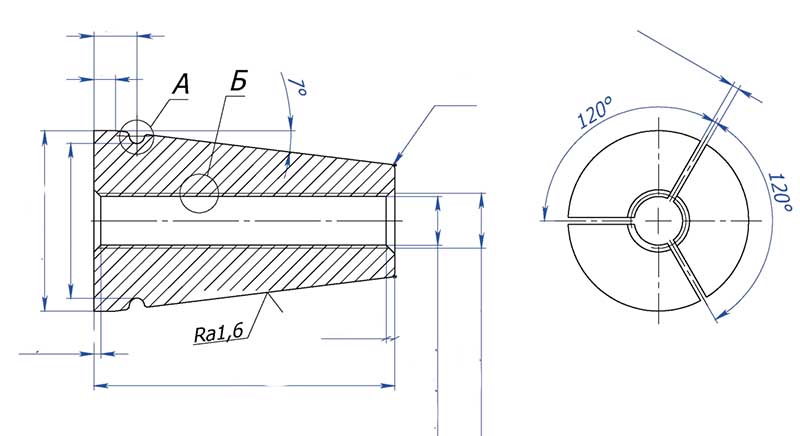

நங்கூர தகடுகள்: கூம்பு துளைகளுடன், துளை கூம்பு கோணம் ஆப்புகளின் வெளிப்புற கூம்பு கோணத்துடன் பொருந்தும் (பொதுவாக சுமார் 6°55′).

நங்கூரம் பட்டைகள்: அழுத்தத்தை கான்கிரீட்டிற்கு மாற்றவும் மற்றும் உள்ளூர் தாங்கி பாத்திரத்தை வகிக்கவும்.

(2) வேலை செயல்முறை

டென்ஷனிங் ஸ்டேஜ்: டென்ஷனிங் ஜாக் எஃகு இழைகளை நீட்டுகிறது. இந்த கட்டத்தில், போஸ்ட் டென்ஷன் கிரிப்பிங்கிற்கான ஆங்கர் வெட்ஜஸ் இன்னும் முழுமையாக இணைக்கப்படவில்லை, மேலும் எஃகு இழைகள் சுதந்திரமாக நகரும்.

நிலைப்படுத்தல் நிலை: வடிவமைக்கப்பட்ட பதற்றம் விசையை அடைந்தவுடன், ஹைட்ராலிக் ஜாக் இறக்குவதற்கு பின்வாங்குகிறது. ஆப்புத் தொகுதியின் வெளிப்புற கூம்பு மேற்பரப்புக்கும் நங்கூரம் தகட்டின் கூம்பு துளையின் உள் சுவருக்கும் இடையிலான தொடர்பு காரணமாக, ஒரு நேர்மறை அழுத்தம் உருவாகிறது.

சுய-பூட்டுதல் உருவாக்கம்: எஃகு இழையின் சுருக்க விசையானது ஆப்புத் தொகுதிக்கும் கூம்பு துளை சுவருக்கும் இடையே உள்ள அழுத்தத்தை கூர்மையாக அதிகரிக்கச் செய்கிறது. உராய்வு விசையானது எஃகு இழையின் சுருக்க விசைக்கு சமமாகவோ அல்லது அதிகமாகவோ இருக்கும் போது, ​​ஆப்புத் தொகுதிக்கும் எஃகு இழைக்கும் இடையில், அதே போல் ஆப்புத் தொகுதிக்கும் நங்கூரத் தகடுக்கும் இடையில் ஒரு நிலையான சமநிலை உருவாகிறது. எஃகு இழை பின்னர் பாதுகாப்பாக பூட்டப்பட்டுள்ளது.

அழுத்தத்தைத் தக்கவைத்தல்: அதன்பின், எஃகு இழைகளின் பதற்றம், போஸ்ட் டென்ஷன் க்ரிப்பிங் - ஆங்கர் பிளேட் - ஆங்கர் பேடிற்கான ஆங்கர் வெட்ஜ்கள் மூலம் முழுவதுமாக கான்கிரீட் உறுப்பினருக்கு மாற்றப்படுகிறது.

(3) சுய-பூட்டுதல் நிலை

ஆப்பு நம்பகமான சுய-பூட்டுதலை அடைய முடியுமா என்பது ஆப்பு கோணம் (கூம்பு கோணம்) மற்றும் உராய்வு குணகத்திற்கு இடையிலான உறவைப் பொறுத்தது. கோட்பாட்டளவில், சுய-பூட்டுதல் நிலை:

கூம்பு கோணத்தின் பாதி (α/2) ≤ ஆர்க்டான்(μ)

μ என்பது ஆங்கர் தட்டின் ஆப்பு மற்றும் கூம்பு துளைக்கு இடையே உள்ள உராய்வு குணகம் ஆகும்.

(4) பல் வடிவத்தின் செயல்பாடு

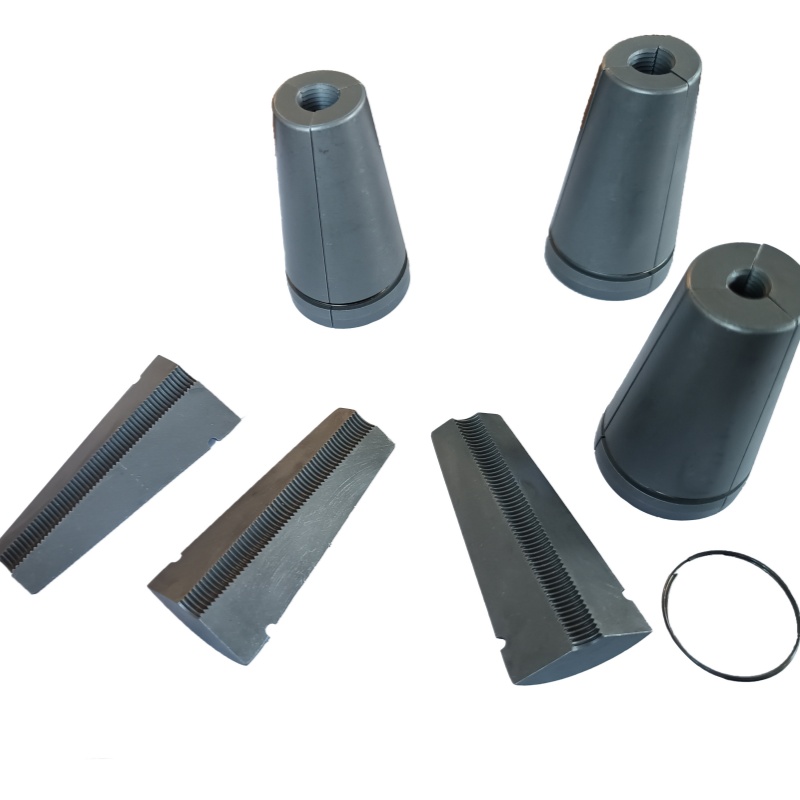

ஆப்புத் தொகுதியின் உள் மேற்பரப்பில் உள்ள கூர்மையான பல் வடிவங்கள் முக்கிய வடிவமைப்புகளில் ஒன்றாகும். பதற்றம் மற்றும் நங்கூரமிடும் செயல்முறைகளின் போது, ​​​​எஃகு இழைகளின் மேற்பரப்பில் உள்ள சிறிய குழிகளில் பல் வடிவங்கள் உட்பொதிக்கப்படும், இதன் விளைவாக இயந்திர இன்டர்லாக் ஏற்படுகிறது.
