அவுட்டர் செரேட்டட் லாக் வாஷர்

Xiaoguo® தொழிற்சாலையால் தயாரிக்கப்பட்ட வெளிப்புற செரேட்டட் லாக் வாஷர் சிறந்த அதிர்ச்சி எதிர்ப்பு மற்றும் தளர்வு எதிர்ப்பு செயல்திறனைக் கொண்டுள்ளது. பயன்படுத்தும் போது, வெளிப்புற பற்கள் போல்ட்டின் தலை மற்றும் பணிப்பகுதியின் மேற்பரப்பில் உட்பொதிக்கப்படும், இதனால் போல்ட் தளர்த்தப்படுவதை தடுக்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

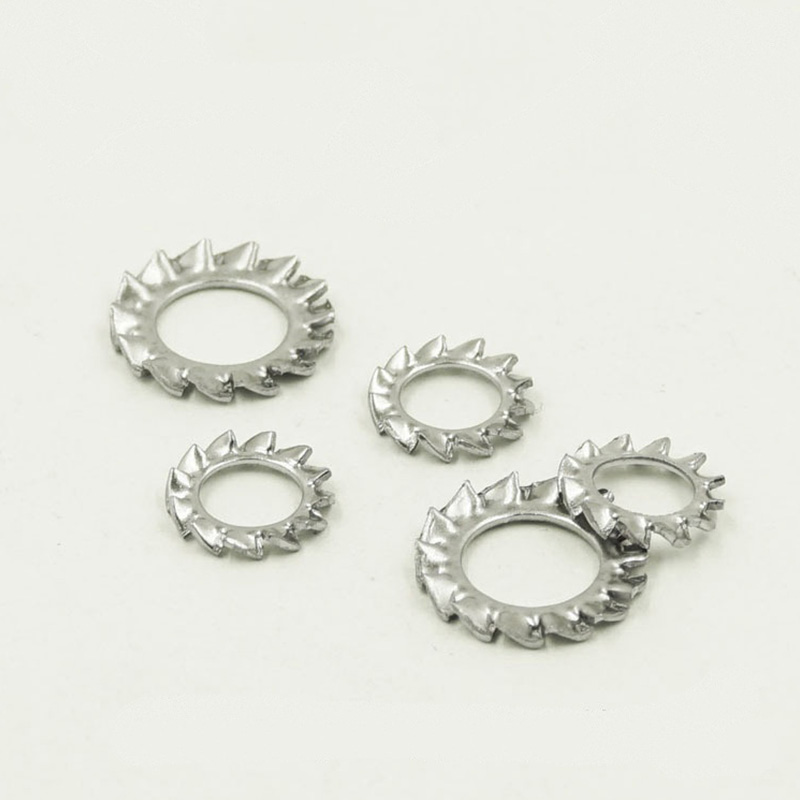

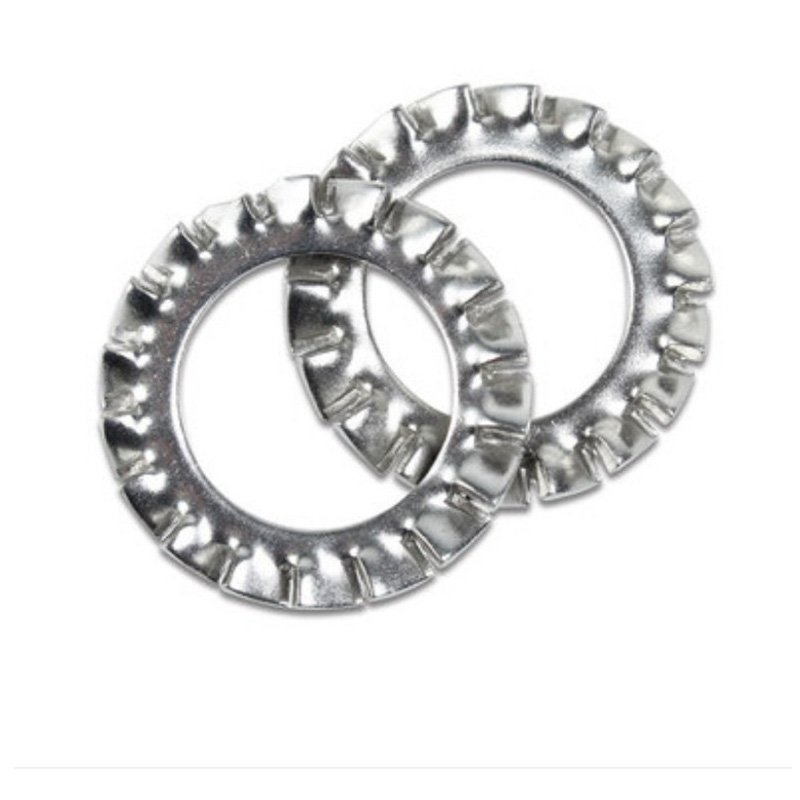

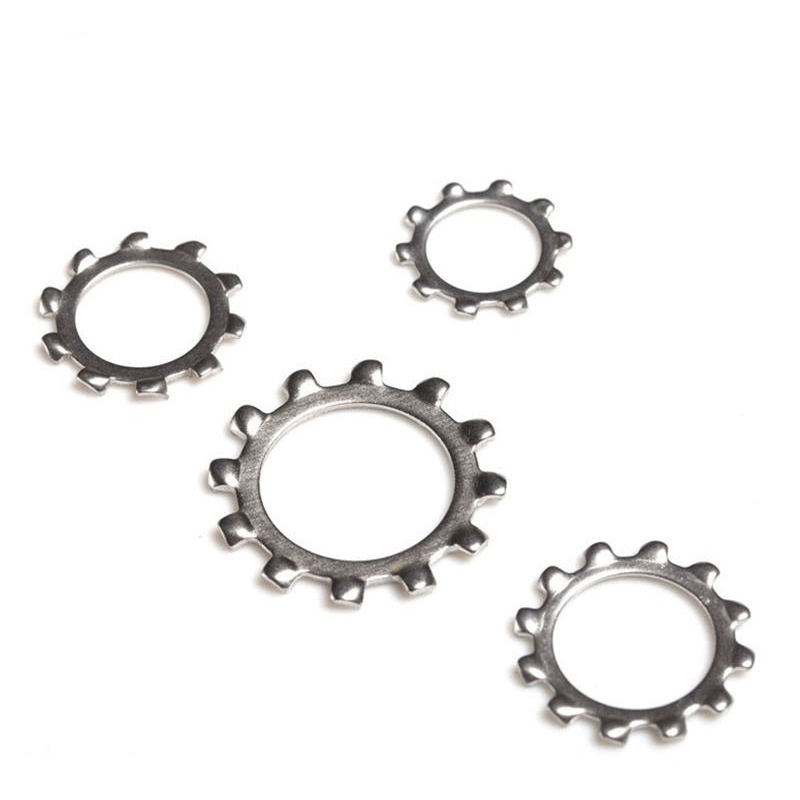

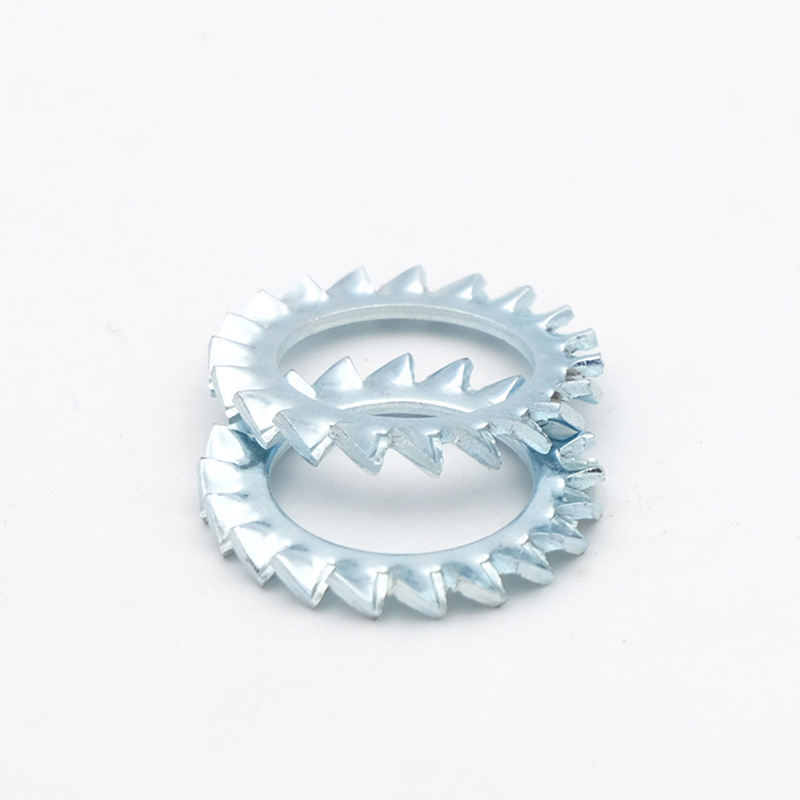

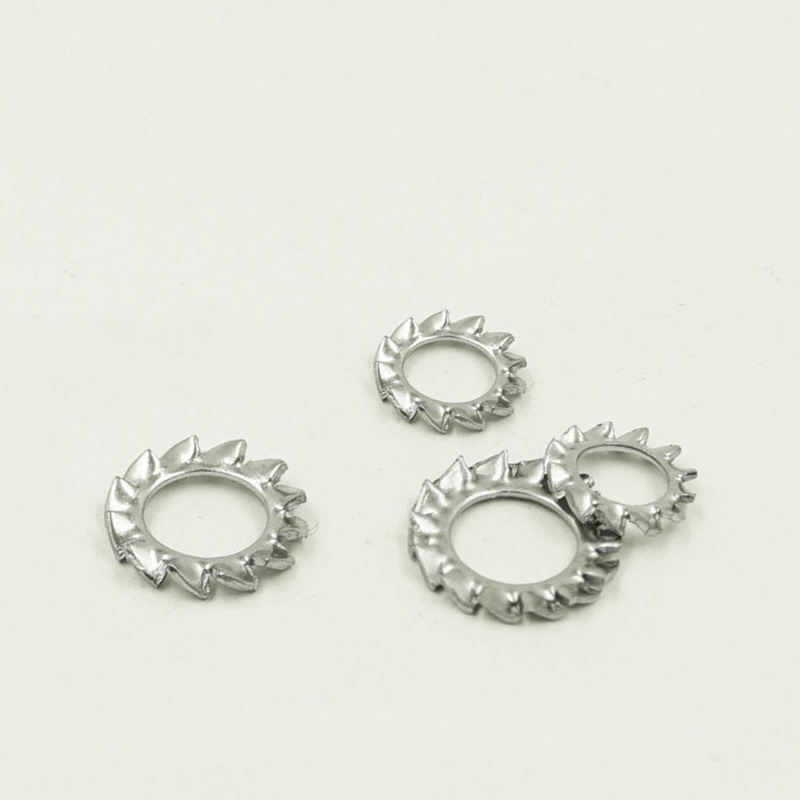

வெளிப்புற செரேட்டட் பூட்டு வாஷர் என்பது வெளிப்புற விளிம்பைச் சுற்றி பற்களைக் கொண்ட ஆண்டி-லூசனிங் கேஸ்கட்கள் ஆகும். வாஷரின் வெளிப்புற வட்டத்திலிருந்து பற்கள் கதிரியக்கமாக நீட்டுகின்றன.

நீங்கள் போல்ட் அல்லது கொட்டைகளை இறுக்கும்போது, இந்த வெளிப்புற பற்கள் பகுதியின் மேற்பரப்பில் பிடிக்கும். இது உராய்வை அதிகரிக்கிறது மற்றும் இயந்திர பூட்டை உருவாக்குகிறது, எனவே ஃபாஸ்டென்சர் எளிதில் தளர்வாகாது.

உட்புற டூத் லாக் வாஷர்களுடன் ஒப்பிடும்போது, வெளிப்புற பல் பாணியானது பெரிய வெளிப்புற அளவு கொண்ட பகுதிகளுக்கு சிறப்பாக பொருந்துகிறது. இது அழுத்தத்தை சமமாக பரப்புகிறது மற்றும் நிலையான பூட்டுதல் விளைவை வழங்குகிறது. உட்புற டூத் கேஸ்கெட் முக்கியமாக சிறிய திருகுகளின் தலைகளின் கீழ் பயன்படுத்தப்படுகிறது, அதே நேரத்தில் வெளிப்புற செரேட்டட் பூட்டு வாஷர் முக்கியமாக கொட்டைகள் அல்லது பெரிய தலைகள் கொண்ட ஃபாஸ்டென்சர்களுக்கு பயன்படுத்தப்படுகிறது.

வேலை கொள்கை

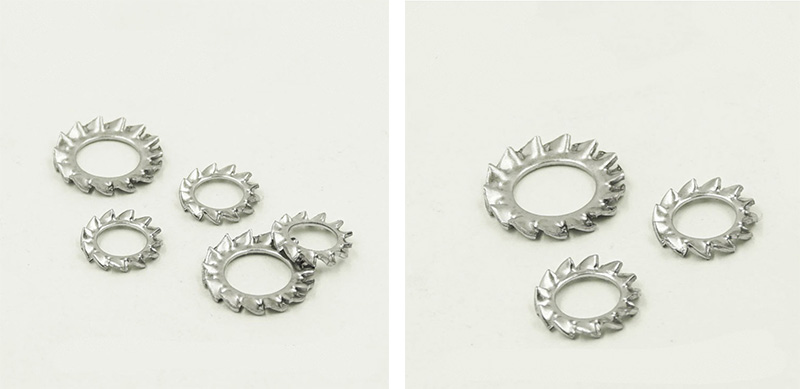

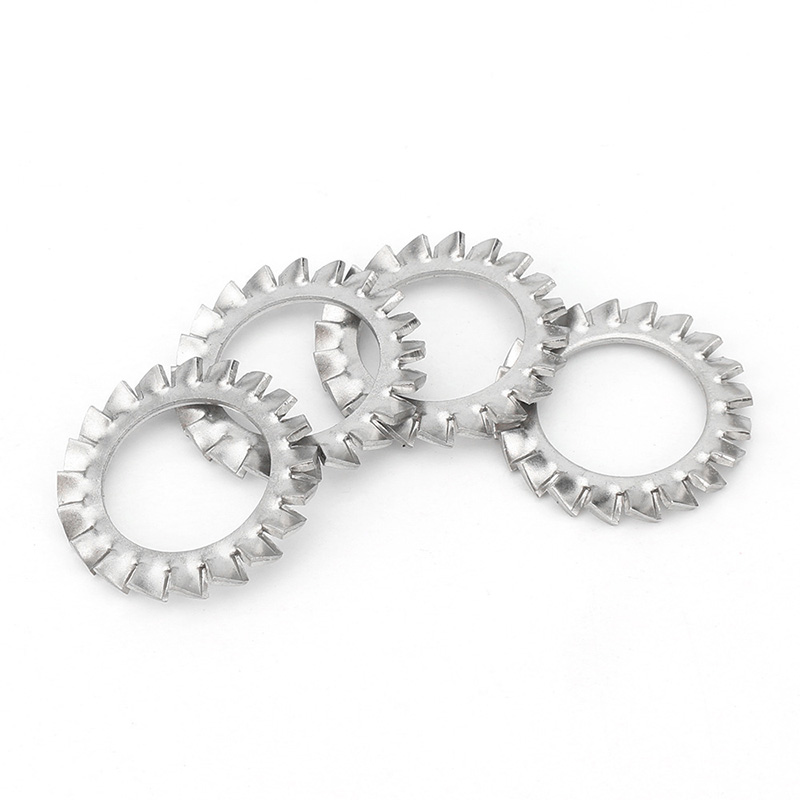

Outer Serrated Lock Washer

அவுட்டர் செரேட்டட் லாக் வாஷரின் செயல்பாட்டுக் கொள்கை உண்மையில் மிகவும் எளிமையானது. இது முக்கியமாக இரண்டு விஷயங்களைச் சார்ந்துள்ளது:

(1) பற்கள் நேரடியாக தொடர்பு மேற்பரப்பில் தோண்டி எடுக்கின்றன.

இந்த வகையான வாஷர் அதன் வெளிப்புற விளிம்பில் கூர்மையான பற்களின் வட்டத்தைக் கொண்டுள்ளது. நீங்கள் போல்ட் அல்லது கொட்டைகளை இறுக்கும்போது, பற்கள் இரண்டு தொடும் பரப்புகளாக அழுத்தப்படும்: போல்ட் ஹெட் அல்லது நட்டின் அடிப்பகுதி மற்றும் நிறுவப்பட்ட பகுதியின் மேற்பரப்பு.

பற்கள் மூழ்கிய பிறகு, அது ஃபாஸ்டெனரின் கீழ் ஒரு வளையம் போல் செயல்படுகிறது. போல்ட் இயற்கையாகவே தளர்வாக மாற ஆரம்பித்தால், இந்தப் பற்கள் அதை இறுக்கமாகப் பிடித்து, சுழலாமல் தடுக்கும்.

(2) வாஷர் தானே நெகிழ்ச்சித்தன்மையை வழங்குகிறது.

அவுட்டர் செரேட்டட் லாக் வாஷர் முற்றிலும் தட்டையாக இல்லை; இது ஒரு குறிப்பிட்ட அளவு நெகிழ்ச்சித்தன்மையைக் கொண்டுள்ளது. இறுக்கப்பட்ட பிறகு, அது தட்டையானது, ஆனால் பொருள் எப்போதும் அதன் அசல் வடிவத்திற்குத் திரும்ப விரும்புகிறது, எனவே அது தொடர்ந்து மேல்நோக்கிய சக்தியை செலுத்துகிறது. இந்த விசை நூல்களுக்கு இடையே உள்ள உராய்வை அதிகரிக்கிறது, திருகு தளர்வாக வருவதற்கான வாய்ப்புகள் குறைவு.

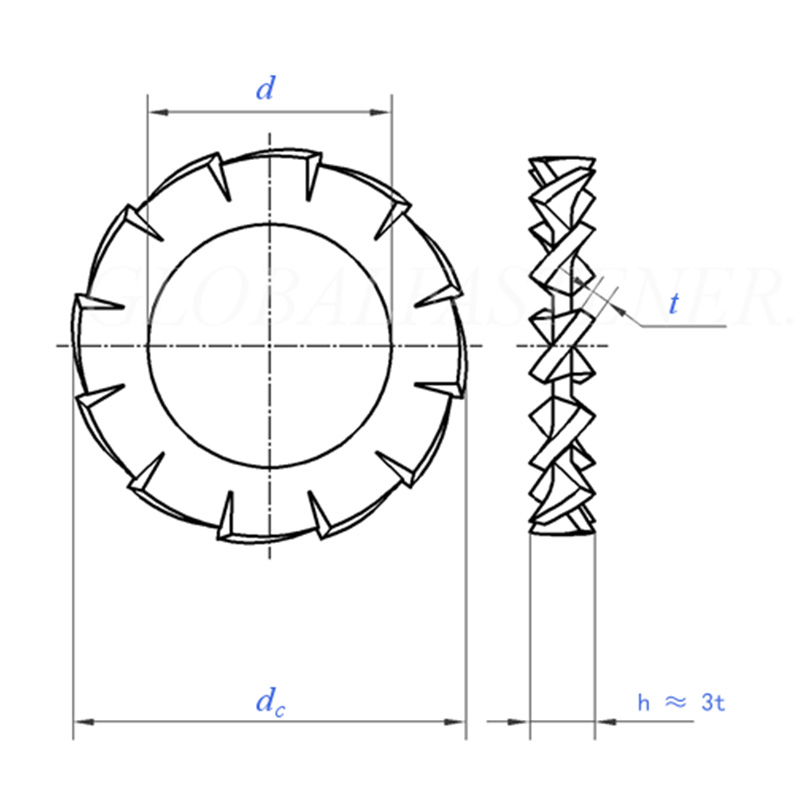

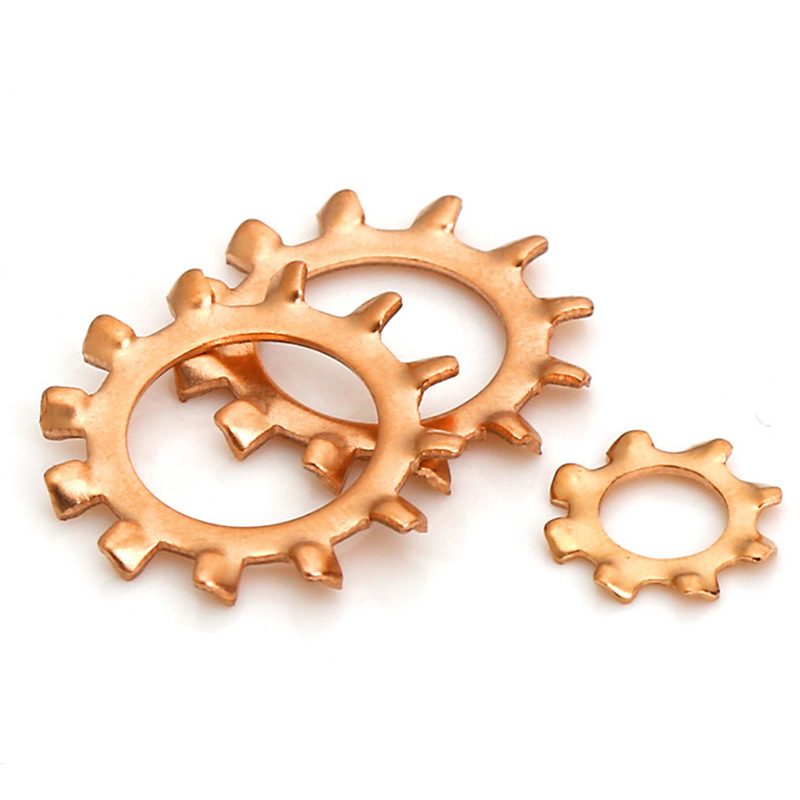

Outer Serrated Lock Washer

அளவு		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	குறைந்தபட்சம் = பெயரளவு அளவு	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	அதிகபட்சம்	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	அதிகபட்சம் = பெயரளவு அளவு	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	நிமிடம்	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
பற்களின் எண்ணிக்கை	நிமிடம்	9	9	9	9	10	11	11	12	14	14
1000 யூனிட்களுக்கு		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
பெயரளவு நூல் விட்டத்திற்கு		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

அளவு		10.5	13	15	17	19	21	23	25	28	31
d	குறைந்தபட்சம் = பெயரளவு அளவு	10.5	13	15	17	19	21	23	25	28	31
d	அதிகபட்சம்	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	அதிகபட்சம் = பெயரளவு அளவு	18	20.5	24	26	30	33	36	38	44	48
de	நிமிடம்	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
பற்களின் எண்ணிக்கை	நிமிடம்	16	16	18	18	18	20	20	20	22	22
1000 யூனிட்களுக்கு		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
பெயரளவு நூல் விட்டத்திற்கு		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（1） அவுட்டர் செரேட்டட் லாக் வாஷர் மற்றும் இன்டர்னல் டூத் லாக் வாஷர்களுக்கு என்ன வித்தியாசம்?

வெளிப்புற பல் பதிப்பு: பற்கள் வெளிப்புற வட்டத்தில் அமைக்கப்பட்டிருக்கும், ஒப்பீட்டளவில் பெரிய தலைகள் கொண்ட ஃபாஸ்டென்சர்களுக்கு பொருந்துகிறது.

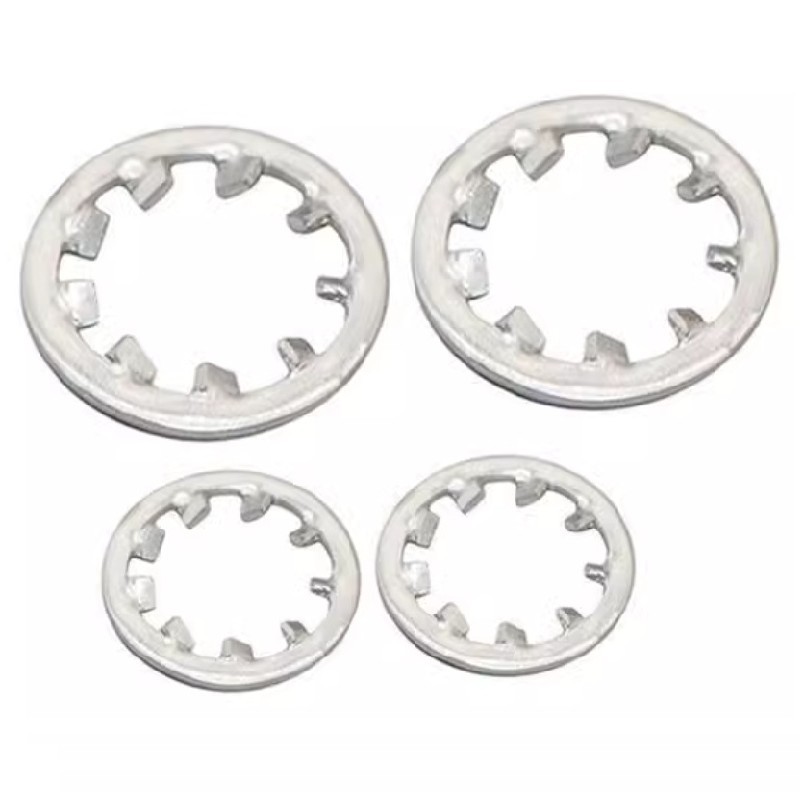

உட்புற பல் பதிப்பு: பற்கள் உள் வட்டத்தில் உள்ளன, வெற்று மென்மையான வெளிப்புற விளிம்புடன். இந்த பாணி சிறிய தலைகளுடன் திருகுகளுடன் சரியாக பொருந்துகிறது.

(2) சோதனைக்கு மாதிரிகளை வழங்குகிறீர்களா?

ஆம். நிலையான அளவிலான சரக்கு மாதிரிகள் இலவசம் (கப்பல் செலவு வாடிக்கையாளரால் ஏற்கப்படுகிறது), மற்றும் விநியோக நேரம் 2-5 நாட்கள் ஆகும்.

(3) மொத்த ஆர்டருக்கான MOQ மற்றும் முன்னணி நேரம் என்ன?

நிலையான விவரக்குறிப்புகளுக்கு, MOQ பொதுவாக ஒரு விவரக்குறிப்புக்கு 1,000 - 5,000 துண்டுகள். டெலிவரி நேரம் தோராயமாக 15-25 நாட்கள் ஆகும். துருப்பிடிக்காத எஃகு அல்லது டாக்ரோமெட் பூச்சு சிறிது நேரம் ஆகலாம்.
