NPT ஆண் இன்டர்னல் ஹெக்ஸ் த்ரெட் பைப் பிளக் சாக்கெட்

Xiaoguo® இன் இன்வெண்டரி NPT ஆண் இன்டர்னல் ஹெக்ஸ் த்ரெட் பைப் பிளக் சாக்கெட் உள் அறுகோண வடிவில் உள்ளது. பணியிடத்தில், ஒரு சாதாரண உள் அறுகோண குறடு பயன்படுத்தி அவற்றை நிறுவலாம் மற்றும் பிரித்தெடுக்கலாம், குறைந்த இடத்துடன் பணிபுரியும் சூழல்களுக்கு மிகவும் பொருத்தமானதாக இருக்கும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

NPT ஆண் இன்டர்னல் ஹெக்ஸ் த்ரெட் பைப் பிளக் சாக்கெட் என்பது அதன் வெளிப்புற மேற்பரப்பில் NPT (நேஷனல் பைப் த்ரெட்) அமெரிக்க நிலையான டேப்பர் பைப் த்ரெட்களைக் கொண்ட ஒரு உலோக பிளக் ஆகும். அதன் தலையில் ஒரு உள் அறுகோண பள்ளம் உள்ளது மற்றும் குழாய் இடைமுகத்தை நிரந்தரமாக அல்லது நீண்ட கால சீல் செய்வதற்கு குறிப்பாக வடிவமைக்கப்பட்டுள்ளது.

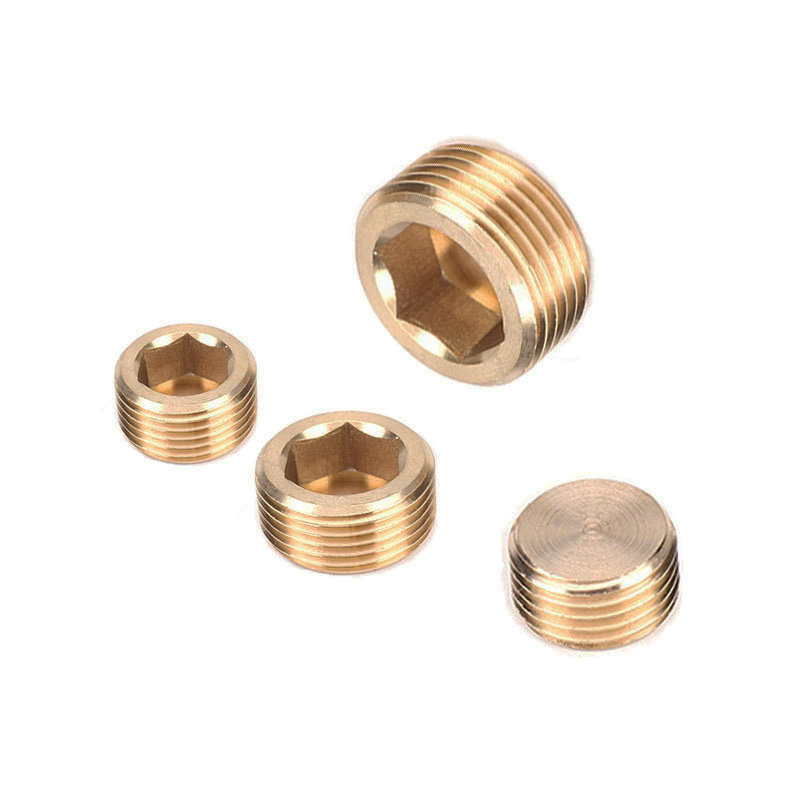

NPT Male Internal Hex Thread Pipe Plug Socket

முக்கிய அம்சம்

(1)ஆண் NPT

60 டிகிரி பல் கோணம் மற்றும் 1:16 குழாய் டேப்பரைப் பயன்படுத்தி, இயந்திர சீல் விசை வழங்கப்படுகிறது. இறுக்கும் செயல்பாட்டின் போது, NPT ஆண் இன்டர்னல் ஹெக்ஸ் த்ரெட் பைப் பிளக் சாக்கெட்டின் நூல் இடைவெளியை நிரப்ப சிறிது சிதைந்துவிடும். பொதுவாக, நூல் சீலண்ட் அல்லது டேப்பைப் பயன்படுத்தும் போது அதைப் பயன்படுத்த பரிந்துரைக்கிறோம்.

(2) அக ஹெக்ஸ்

உள்ளக அறுகோண கவுண்டர்சங்க் வடிவமைப்பு, NPT ஆண் இன்டர்னல் ஹெக்ஸ் த்ரெட் பைப் பிளக் சாக்கெட்டின் மேற்பரப்பை நிறுவல் விமானத்துடன் இணைக்க உதவுகிறது, இதனால் இடத்தை மிச்சப்படுத்துகிறது. செயல்பாட்டின் போது, உள் அறுகோணத் தலையானது நிறுவலின் போது நழுவுவதற்கான வாய்ப்புகள் குறைவு, இது ஹைட்ராலிக் அமைப்புகள் மற்றும் பொறியியல் வாகனங்கள் போன்ற குறுகிய இடைவெளிகளில் செயல்படுவதற்கு மிகவும் வசதியாக இருக்கும்.

(3) பொருள்

துருப்பிடிக்காத எஃகு (304/316): சிறந்த துரு தடுப்பு பண்புகள், இரசாயன, உணவு மற்றும் கப்பல் தொழில்கள் போன்ற ஈரப்பதமான சூழல்களுக்கு ஏற்றது.

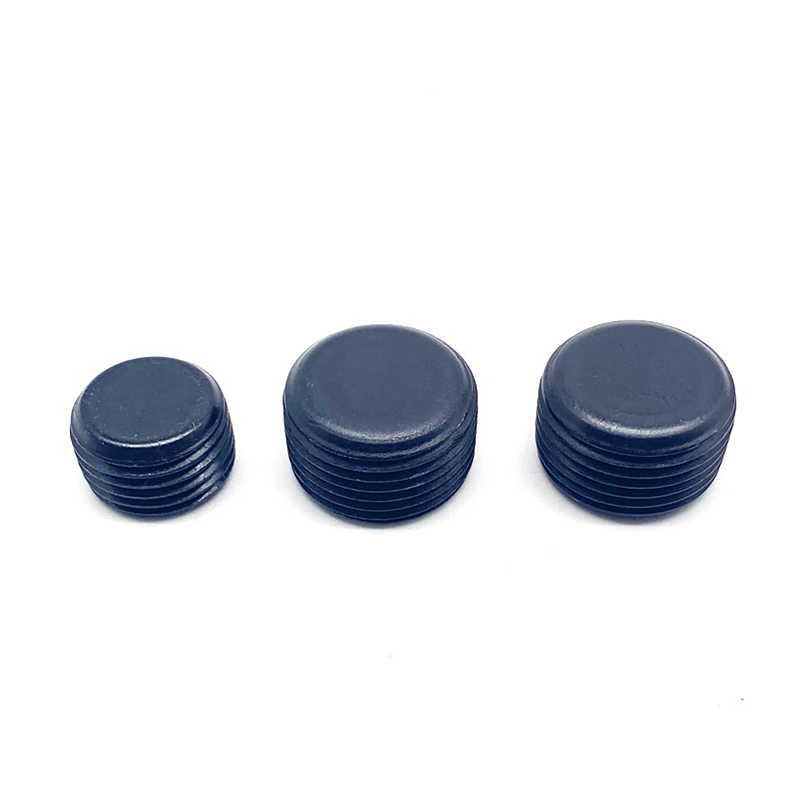

கார்பன் ஸ்டீல்: இது ஒப்பீட்டளவில் செலவு குறைந்த மற்றும் அதிக வலிமை கொண்டது. துருப்பிடிப்பதைத் தடுக்க அதன் மேற்பரப்பு பொதுவாக கால்வனேற்றப்பட்ட அல்லது கருப்பாக இருக்கும்.

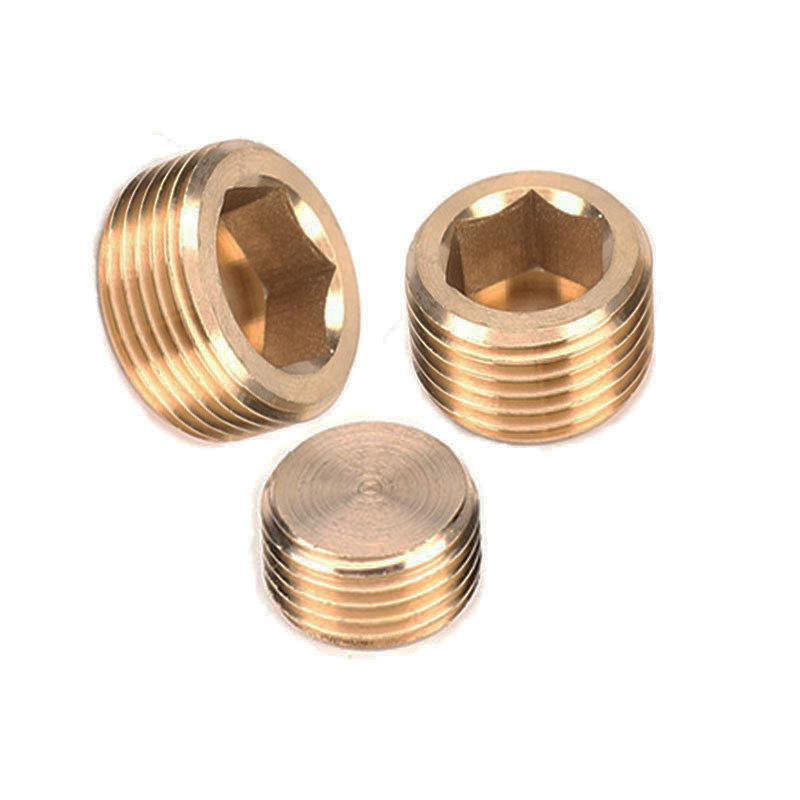

வெண்கலம்: இது அரிப்பை எதிர்க்கும் மற்றும் தீப்பொறிகளை உருவாக்காது, மேலும் பொதுவாக நியூமேடிக் அமைப்புகள் மற்றும் நீர் குழாய்களில் பயன்படுத்தப்படுகிறது.

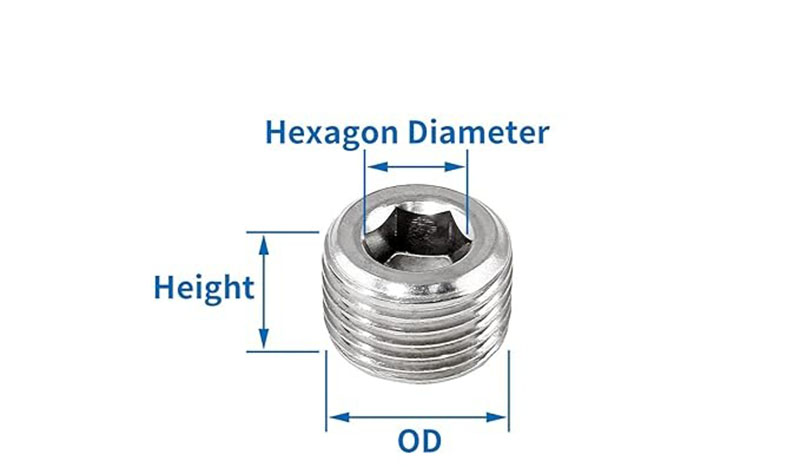

< style="text-align:center;"> NPT Male Internal Hex Thread Pipe Plug Socket

நூல்	OD(இன்ச்)	OD(மிமீ)	உயரம்	அறுகோண விட்டம்
NPT1/8	13/32≈3/8	10.287மிமீ	0.31"/8மிமீ	0.19"/5மிமீ
NPT1/4	33/64≈1/2	13.000மிமீ	0.39"/10மிமீ	0.23"/6மிமீ
NPT 3/8	43/64≈5/8	17.145 மிமீ	0.43"/11மிமீ	0.31"/8மிமீ
NPT1/2	27/32≈3/4	20.500மி.மீ	0.59"/15 மிமீ	0.39"/10மிமீ

அடிக்கடி கேட்கப்படும் கேள்விகள்

(1) இந்த NPT Male Internal Hex Thread Pipe Plug Socket என்ன தரநிலைகளுக்கு இணங்குகிறது?

ASME/ANSI B1.20.1 தரநிலைக்கு இணங்க கண்டிப்பாக உற்பத்தி செய்யப்படுகிறது, நூல் துல்லியம் மற்றும் பரிமாணங்கள் அமெரிக்க தரநிலை NPT டேப்பர்டு பைப் த்ரெட் தேவைகளை பூர்த்தி செய்கின்றன.

(2) என்ன நூல் அளவுகள் உள்ளன?

பொதுவான விவரக்குறிப்புகள் 1/8″ NPT முதல் 2″ NPT வரை இருக்கும். தனிப்பயன் தரமற்ற அளவுகள் அல்லது சிறப்பு பிட்ச்களும் வழங்கப்படலாம்.

(3) வெப்பநிலை வரம்பு என்ன?

உடலின் பொருள் (கார்பன் ஸ்டீல் / துருப்பிடிக்காத எஃகு) -40°C முதல் +150°C வரையிலான வெப்பநிலையைத் தாங்கும். PTFE டேப் அல்லது உயர்-வெப்பநிலை முத்திரை குத்த பயன்படும் மெழுகு போன்ற ஒரு வகைப் பொருளுடன் இணைந்தால், அது -54°C முதல் +250°C வரை நீட்டிக்கப்படலாம்.
