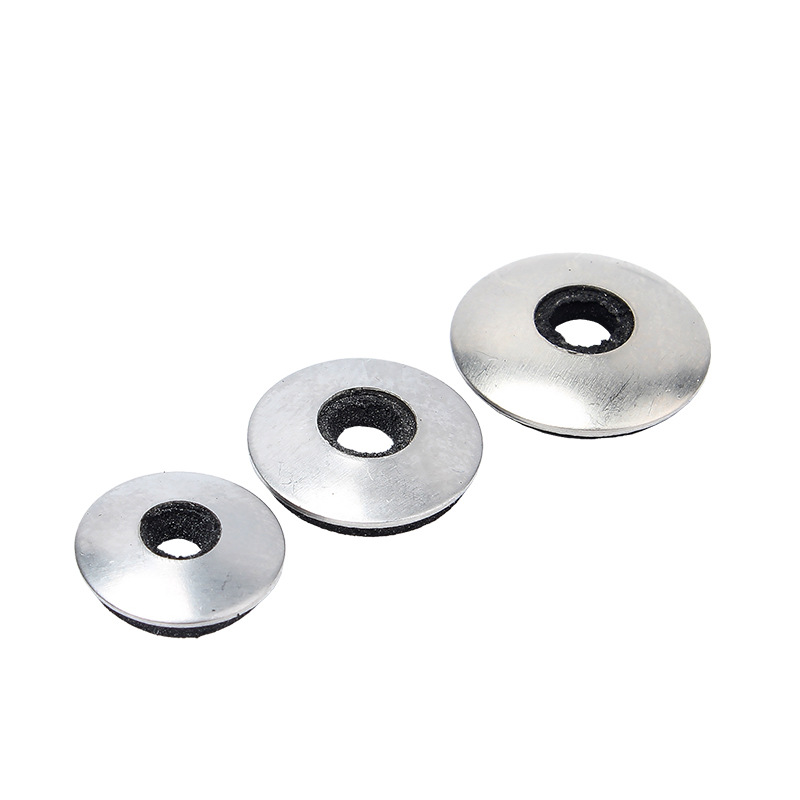

Neoprene EPDM பிணைக்கப்பட்ட சீல் துவைப்பிகள்

Neoprene EPDM பிணைக்கப்பட்ட சீலிங் வாஷர்களின் கட்டமைப்பு அம்சங்கள் பின்வருமாறு:

(1) ஒருங்கிணைந்த வல்கனைசேஷன் பிணைப்பு

நியோபிரீன் EPDM பிணைக்கப்பட்ட சீலிங் வாஷர்களின் உலோக வாஷர் நியோபிரீன் ரப்பருடன் உயர்-வெப்பநிலை வல்கனைசேஷன் செயல்முறையின் மூலம் நிரந்தரமாக பிணைக்கப்பட்டுள்ளது, மேலும் பிரித்தல் அல்லது பற்றின்மை எந்த ஆபத்தும் இல்லை.

(2) உலோக வெளி வளையம்

வெளிப்புறமானது பொதுவாக குறைந்த கார்பன் எஃகு, கால்வனேற்றப்பட்ட எஃகு அல்லது துருப்பிடிக்காத எஃகு ஆகியவற்றை முத்திரையிடுவதன் மூலம் செய்யப்படுகிறது, மேலும் இது வாஷரின் வெளிப்புற விளிம்பில் அல்லது பின்புறத்தில் அமைந்துள்ளது.

(3) குளோரோபிரீன் ரப்பர் சீல் வளையம்

இது உலோக வளையத்தின் உள் பக்கத்தில் அல்லது அடிப்பகுதியில் அமைந்துள்ளது, இது ஒரு உயர்த்தப்பட்ட முத்திரை அல்லது ஒரு தட்டையான சீல் மேற்பரப்பை உருவாக்குகிறது.

(4) வெற்று அல்லது அரை-சீல் அமைப்பு

Neoprene EPDM பிணைக்கப்பட்ட சீலிங் வாஷர்களின் வடிவமைப்பு ஒரு உலோக வெளிப்புற வளையம் ஒரு ரப்பர் உள் வளையத்துடன் மூடப்பட்டிருக்கும். கீழே உள்ள ரப்பர் உலோக விளிம்பை விட சற்றே அதிகமாக உள்ளது, இது முத்திரையிடும் மேற்பரப்பு தொடர்பின் முதல் புள்ளியாக இருப்பதை உறுதி செய்கிறது.

(5) எதிர்ப்பு சீட்டு மற்றும் பொருத்துதல் அமைப்பு

உலோக வெளிப்புற விளிம்பிற்கும் ரப்பர் உள் விளிம்பிற்கும் இடையில் இடைவெளி இல்லை. இறுக்கப்படும் போது, ​​ரப்பர் உலோக விமானத்தை அடையும் வரை சுருக்கப்பட்டு, "நிலைப்படுத்தல் சுருக்க" செயல்பாட்டை அடைகிறது.

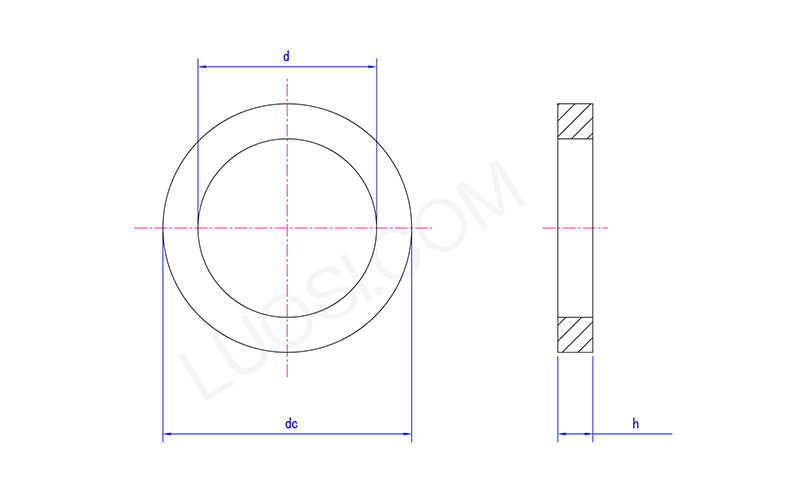

(6) தரப்படுத்தப்பட்ட பரிமாணங்கள்

பொதுவான துளை விட்டம், வெளிப்புற விட்டம் மற்றும் தடிமன் ஆகியவை சர்வதேச தரங்களைப் பின்பற்றுகின்றன, மேலும் அவை நேரடியாக சாதாரண தட்டையான துவைப்பிகள் அல்லது ஓ-மோதிரங்களுடன் இணைந்து மாற்றப்படலாம்.

வேலை கொள்கை

Neoprene EPDM பிணைக்கப்பட்ட சீல் துவைப்பிகள் ஒரு வகை வரம்பு-சுருக்க சீல் கூறு ஆகும். இப்போது, ​​அதன் செயல்பாட்டுக் கொள்கையை உங்களுக்கு அறிமுகப்படுத்துகிறேன்.

(1) ஆரம்ப தொடர்பு

Neoprene EPDM பிணைக்கப்பட்ட சீலிங் வாஷர்களின் உள் துளை வழியாக போல்ட் கடந்து இறுக்கப்படத் தொடங்கும் போது, ​​கேஸ்கெட்டின் அடிப்பகுதியில் உள்ள குளோரோபிரீன் ரப்பர் அடுக்கு முதலில் இணைக்கப்பட்ட கூறுகளின் மேற்பரப்புடன் தொடர்பு கொள்கிறது. இந்த கட்டத்தில், ரப்பர் குறிப்பிடத்தக்க சிதைவுக்கு உட்படவில்லை, மேலும் உலோக வெளிப்புற வளையத்திற்கும் இணைக்கப்பட்ட கூறுகளின் மேற்பரப்புக்கும் இடையில் ஒரு சிறிய இடைவெளி உள்ளது.

(2) மீள் சுருக்கம்

இறுக்குவதைத் தொடரவும், குளோரோபிரீன் ரப்பர் அழுத்தத்திற்கு உட்பட்டு மீள் சிதைவுக்கு உட்படுகிறது. இணைப்பு கூறுகளின் மேற்பரப்பில் ரப்பர் அழுத்தப்பட்டு "பொருத்துதல் முத்திரை" அமைக்கப்படுகிறது. அதே நேரத்தில், அழுத்தம் காரணமாக, ரப்பர் ஒரு மீள் சக்தியை உருவாக்குகிறது, இது திரவம் கடந்து செல்வதைத் தடுக்க எதிர் திசையில் இறுக்கமாக சீல் அட்டையை அழுத்துகிறது.

(3) உலோக தடுப்பான்

ரப்பர் ஒரு குறிப்பிட்ட அளவிற்கு சுருக்கப்பட்டால், உலோக வெளிப்புற வளையத்தின் வெளிப்புற விளிம்பு இணைக்கப்பட்ட கூறுகளின் மேற்பரப்புடன் தொடர்பு கொள்கிறது. உலோகத்தின் விறைப்பு சுருக்க நிறுத்த புள்ளியை தீர்மானிக்கிறது - ரப்பர் காலவரையின்றி சுருக்கப்படாது.
