ஹெக்ஸ் வெல்ட் நட்ஸ்

உடனடியாக Xiaoguo® Hex Weld Nuts ஐ வாங்கவும். இந்த கொட்டைகள் கீழே மூன்று சமமாக விநியோகிக்கப்பட்ட வெல்டிங் புரோட்ரூஷன்களைக் கொண்டுள்ளன. மின்னோட்டம் செறிவூட்டப்பட்டுள்ளது, வெல்ட் கோர் நிலையானது, வெல்டிங்கிற்குப் பிறகு கொட்டைகள் ஒருபோதும் தளர்த்தப்படாது. இது வெல்டிங் செயல்பாட்டின் போது நட்டு விலகல் சிக்கலை திறம்பட தடுக்கிறது.

மாதிரி:JIS B1196-1.1-1982

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ஹெக்ஸ் வெல்ட் நட்ஸ் என்பது டிஐஎன் 929 தரநிலைக்கு இணங்கக்கூடிய ஒரு வகை சிறப்பு ஃபாஸ்டென்னர் ஆகும். அவை ஒரு அறுகோண வடிவம் மற்றும் கீழே மூன்று வெல்டிங் புரோட்ரூஷன்களைக் கொண்டுள்ளன (சில பொருத்துதல் ஊசிகளுடன்). மின்தடை ஸ்பாட் வெல்டிங் மூலம் அவை நிரந்தரமாக உலோகத் தாள்களில் பொருத்தப்பட்டு, அடுத்தடுத்த போல்ட் இணைப்புகளுக்கு அதிக வலிமை கொண்ட உள் நூல் துளையை வழங்குகின்றன. அவற்றின் முக்கிய அம்சம் என்னவென்றால், அவை வெல்டிங்கிற்குப் பிறகு ஒருபோதும் தளர்த்தப்படுவதில்லை. ஹெக்ஸ் வெல்ட் நட்ஸ் ஆட்டோமொபைல்கள், உலோகத் தாள்கள் மற்றும் அச்சுகள் போன்ற தொழில்களில் பரவலாகப் பயன்படுத்தப்படுகிறது. வழக்கமான கொட்டைகள் பயன்படுத்த முடியாத இடங்களிலும் அல்லது உறுதியான மற்றும் நிரந்தர திரிக்கப்பட்ட இணைப்பு தேவைப்படும் இடங்களிலும் அவர்கள் பணியமர்த்தப்படுகிறார்கள், இது நிலையான உள் நூல் இணைப்பு புள்ளியாக செயல்படுகிறது.

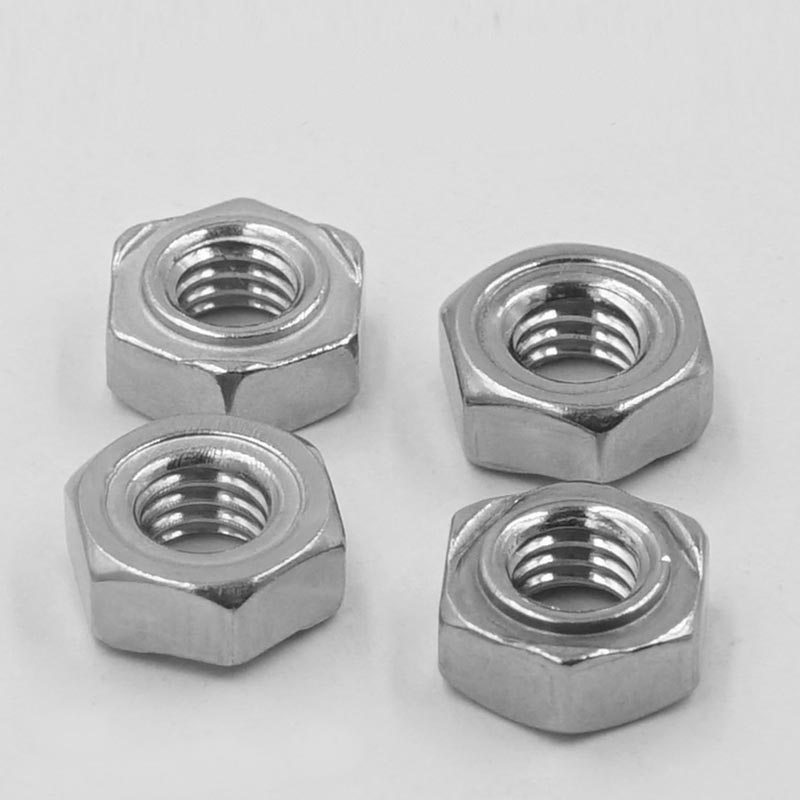

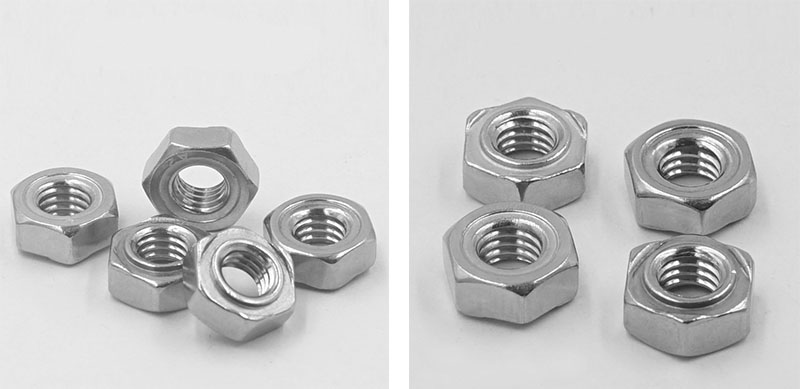

Hex Weld Nuts

கட்டமைப்பு பண்புகள்

ஹெக்ஸ் வெல்ட் நட்டின் கட்டமைப்பு வடிவமைப்பு மூன்று முக்கிய இலக்குகளை மையமாகக் கொண்டுள்ளது: வெல்டிங் நம்பகத்தன்மை, பொருத்துதல் துல்லியம் மற்றும் எளிதாக அசெம்பிளி.

【1】அறுகோண வடிவம்

(1) வடிவம்: வழக்கமான அறுகோணம். எதிர் பக்கங்களின் பரிமாணங்கள் DIN 929 தரநிலைக்கு இணங்குகின்றன. சிறப்பு கருவிகள் தேவையில்லாமல், வழக்கமான திறந்த குறடு அல்லது சாக்கெட் குறடு பயன்படுத்தி அதை இறுக்கலாம்.

(2)எதிர் பக்க அகலம்: வெவ்வேறு விவரக்குறிப்புகள் வெவ்வேறு பரிமாணங்களைக் கொண்டுள்ளன. எடுத்துக்காட்டாக, M6 11 மிமீ, M8 14 மிமீ, மற்றும் M10 17 மிமீ. குறடுக்கு போதுமான தொடர்பு பகுதியை வழங்கவும்.

(3)மொத்த உயரம்: வழக்கமாக நூலின் பெயரளவு விட்டம் 0.8 முதல் 1.0 மடங்கு. நூல் ஈடுபாட்டின் நீளத்தை உறுதிசெய்து இணைப்பு வலிமையை வழங்கவும்.

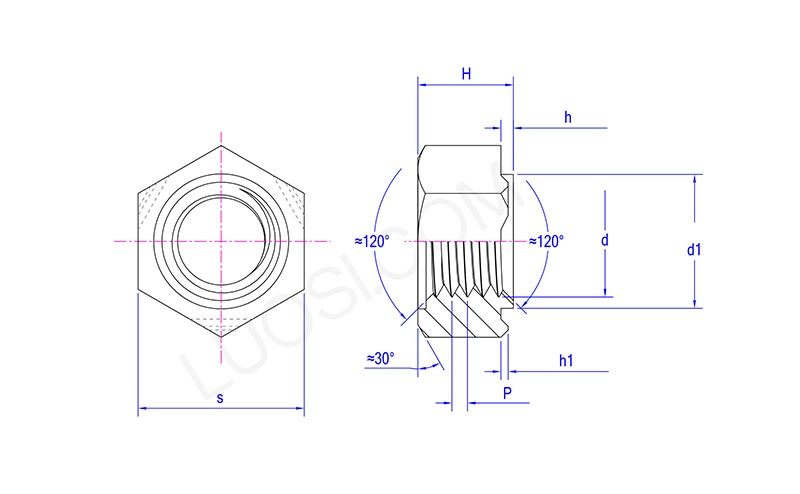

Hex Weld Nuts

திங்கள்	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
அதிகபட்சம்	11	11	13	15	17	19
நிமிடம்	10.57	10.57	12.57	14.57	16.57	18.48
எச் அதிகபட்சம்	5	5	6	7.5	9	11
எச் நிமிடம்	4.7	4.7	5.7	7.14	8.64	10.57
d1 அதிகபட்சம்	6.9	6.9	8.9	10.9	12.9	14.9
d1 நிமிடம்	6.7	6.7	8.7	10.7	12.7	14.7
h அதிகபட்சம்	0.8	0.8	0.8	0.8	1.2	1.2
ம நிமிடம்	0.6	0.6	0.6	0.6	1	1
h1 அதிகபட்சம்	0.5	0.5	0.5	0.5	0.7	0.7
h1 நிமிடம்	0.3	0.3	0.3	0.3	0.5	0.5

【2】கீழே வெல்டிங் கணிப்புகள்

(1)அளவு: 3 துண்டுகள் (120° இல் சீராக விநியோகிக்கப்பட்டது). மூன்று புள்ளிகள் ஒரு விமானத்தைத் தீர்மானிக்கின்றன, ஹெக்ஸ் வெல்ட் நட் அடிப்படைப் பொருளுடன் பாதுகாப்பாகத் தொடர்பில் இருப்பதை உறுதி செய்கிறது. பணிப்பகுதியின் மேற்பரப்பு சற்று சீரற்றதாக இருந்தாலும், நம்பகமான வெல்டிங் இன்னும் உத்தரவாதம் அளிக்கப்படலாம்.

(2) நிலை: கீழ் மேற்பரப்பின் விளிம்பில், வெல்டிங் நிலைத்தன்மையை மேம்படுத்த.

(3) வடிவம்: கோள அல்லது கூம்பு-உச்சி, மென்மையான மேல். எதிர்ப்பு வெல்டிங்கின் போது, மின்னோட்டம் செறிவூட்டப்படுகிறது, மேலும் அது கருவை உருவாக்க உருகுவதற்கு முன்னுரிமை அளிக்கிறது.

(4)உயரம்: 0.5 - 1.0 மிமீ (குறிப்பிட்ட மதிப்புகள் விவரக்குறிப்பு மற்றும் தட்டு தடிமன் சார்ந்தது). அடிப்படைப் பொருளுடன் இறுக்கமான தொடர்பை உறுதிசெய்து, போதுமான உருகும் அளவை வழங்கவும்.

【3】நிலைப்படுத்தல் வழிகாட்டி முள் (பைலட், விருப்ப அமைப்பு)

（1） வழிகாட்டி முள் விட்டம்: பணிப்பொருளின் முன் துளையிடப்பட்ட துளையை விடக் குறைவு (எ.கா. M8 φ9.6mm அல்லது φ11.6mm)

(2) வழிகாட்டி முள் உயரம்: 1.5 ~ 2.5 மிமீ (பலகையின் தடிமன் படி தேர்ந்தெடுக்கப்பட்டது)

【4】உள் நூல்

(1) நூல் விவரக்குறிப்புகள்: மெட்ரிக் கரடுமுரடான நூல் M3 முதல் M16 வரை (சிறந்த நூல் கிடைக்கிறது), இம்பீரியல் UNC 1/4″ முதல் 5/16″

(2) நூல் துல்லியம்: 6H (மெட்ரிக்), 2B (இம்பீரியல்)

(3) நூல் நீளம்: போதுமான நூல் ஈடுபாட்டின் நீளத்தை வழங்கவும்

(4) நூல் நோக்குநிலை: நுழைவு முனையில் சேம்ஃபரிங் இருக்கலாம்
