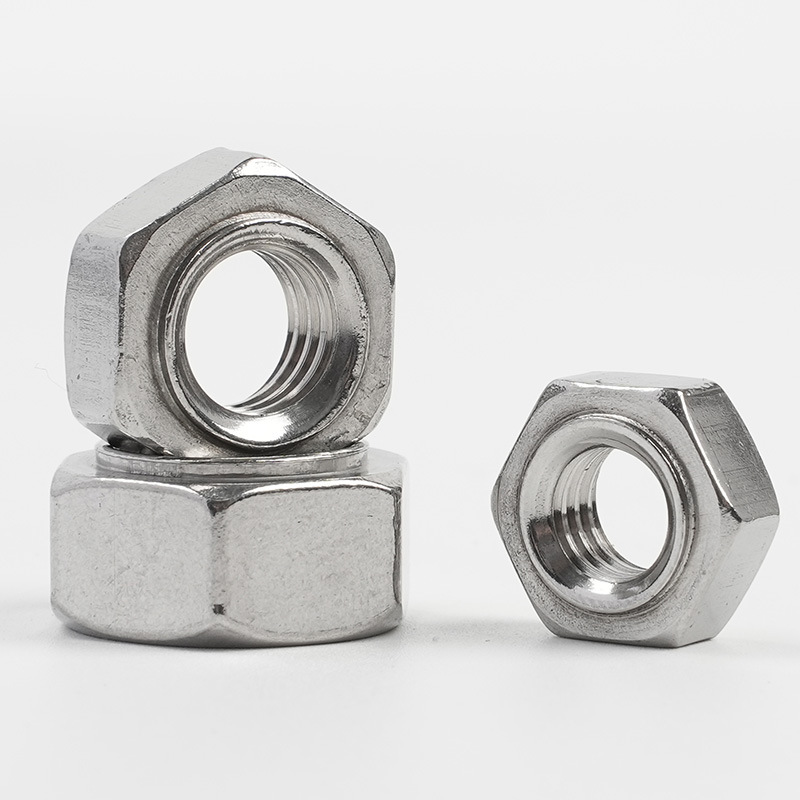

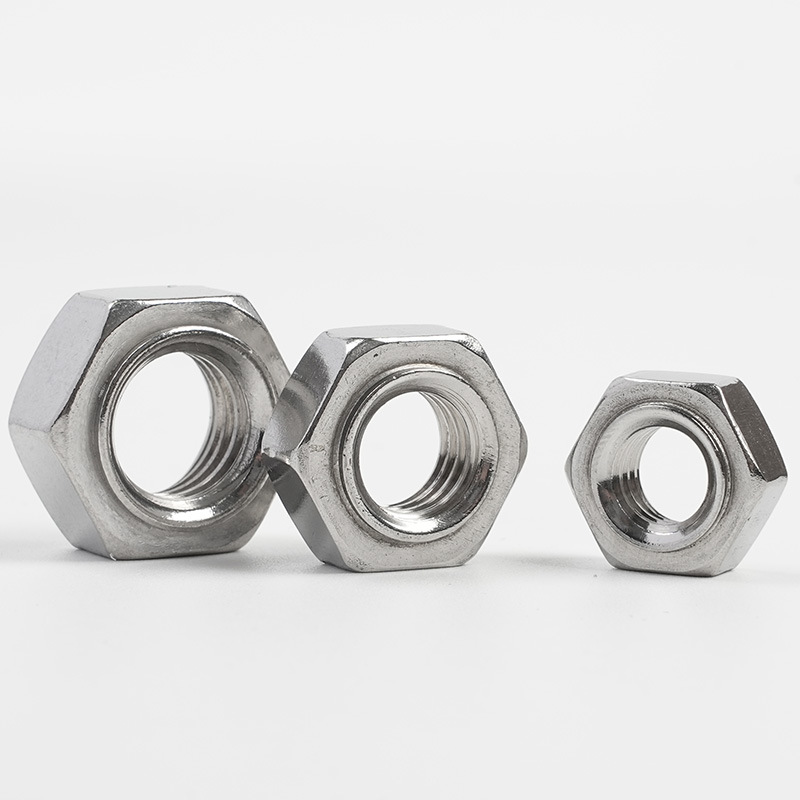

ஹெக்ஸ் ப்ரொஜெக்ஷன் வெல்ட் நட்ஸ்

போல்ட் மற்றும் வாஷர்களின் கலவையுடன் ஒப்பிடும்போது, Xiaoguo® Hex Projection Weld Nuts மிகவும் நெறிப்படுத்தப்பட்டு சரக்கு மேலாண்மையை எளிதாக்குகிறது. ஆர்வமுள்ள வாடிக்கையாளர்கள் யாராவது இருந்தால், அவர்களில் ஒரு பகுதியை பூர்வாங்க தயாரிப்பு சோதனைக்காக இலவச மாதிரிகளாக வழங்கலாம்.

மாதிரி:JIS B1196-1.1-1982

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ஹெக்ஸ் ப்ரொஜெக்ஷன் வெல்ட் நட்ஸ் நிறுவுதல் முக்கியமாக எதிர்ப்பு ஸ்பாட் வெல்டிங் மூலம் நிறைவேற்றப்படுகிறது. இங்கே நிறுவல் வழிகாட்டி உள்ளது.

【1】வெல்டிங் தயாரிப்பு

(1) வேலைப்பாடு தயாரிப்பு

① பொருள் தேவைகள்: அடிப்படைப் பொருள் வெல்டபிள் உலோகமாக இருக்க வேண்டும் (குறைந்த கார்பன் எஃகு, கால்வனேற்றப்பட்ட எஃகு, துருப்பிடிக்காத எஃகு போன்றவை), தடிமன் பொதுவாக 0.5 மிமீ முதல் 5.0 மிமீ வரை இருக்கும்.

②மேற்பரப்பை சுத்தம் செய்தல்: வெல்டிங் செய்வதற்கு முன், அடிப்படைப் பொருளின் வெல்டிங் பகுதியில் உள்ள எண்ணெய், துரு, பெயிண்ட் மற்றும் கால்வனேற்றப்பட்ட அடுக்குகள் போன்ற அனைத்து அசுத்தங்களும் அகற்றப்பட வேண்டும்.

③ துளைகளைக் கண்டறிவதற்கான செயலாக்கம்: பைலட் கொட்டைகளுக்கு (வழிகாட்டி ஊசிகளுடன்), அடிப்படைப் பொருளின் மீது துளைகளை முன்கூட்டியே துளையிட வேண்டும்.

(2) வெல்டிங் உபகரணங்கள்

①வெல்டிங் சக்தி ஆதாரம்: நடுத்தர அதிர்வெண் இன்வெர்ட்டர் நேரடி மின்னோட்ட வெல்டிங் இயந்திரத்தைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.

②வெல்டிங் இயந்திரம் திறன்: வெல்டிங் இயந்திரம் அதன் இயல்பான இயக்க வரம்பிற்குள் வெல்டிங் அளவுருக்கள் இருப்பதை உறுதி செய்ய போதுமான சக்தி திறன் இருக்க வேண்டும்.

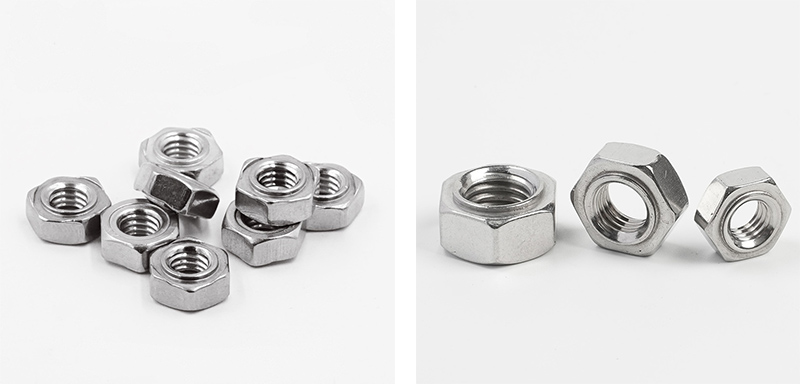

Hex Projection Weld Nuts

【2】வெல்டிங் அளவுரு அமைப்புகள்

(1) மின்முனை அழுத்தம்

சிறிய குறைந்த கார்பன் ஸ்டீல் வெல்டிங் கொட்டைகள்: 300 - 1,000 psi (தோராயமாக 2.1 - 6.9 MPa)

பெரிய வெல்டிங் கொட்டைகள்: 1,000 - 2,000 psi (தோராயமாக 6.9 - 13.8 MPa)

துருப்பிடிக்காத எஃகு வெல்டிங் கொட்டைகள்: 1,500 ~ 5,000 psi (தோராயமாக 10.3 ~ 34.5 MPa)

(2) வெல்டிங் மின்னோட்டம்

ஹெக்ஸ் ப்ரொஜெக்ஷன் வெல்ட் நட்ஸ், அடிப்படைப் பொருளின் தடிமன் மற்றும் பொருளின் விவரக்குறிப்புகள் ஆகியவற்றின் அடிப்படையில் சோதனை வெல்டிங் மூலம் வெல்டிங் மின்னோட்டம் தீர்மானிக்கப்பட வேண்டும். மின்னோட்டம் மிகக் குறைவாக இருந்தால், அது முழுமையடையாத வெல்டிங் விளைவிக்கும்; அது மிக அதிகமாக இருந்தால், அது தெறிப்பு அல்லது வெல்டிங்கை ஏற்படுத்தலாம்.

(3) வெல்டிங் நேரம்

இது பொதுவாக சுழற்சிகளில் அளவிடப்படுகிறது. 1 சுழற்சி = 1/50 வினாடி = 0.02 வினாடிகள் (50 ஹெர்ட்ஸ் மின் விநியோகத்திற்கு).

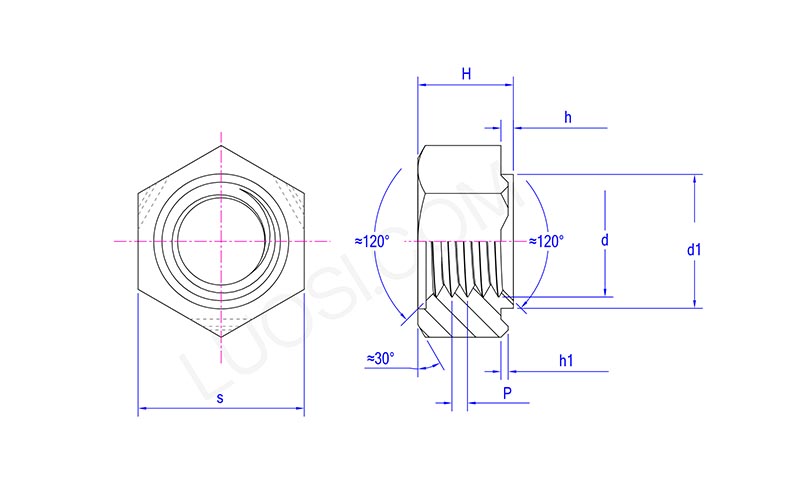

Hex Projection Weld Nuts

திங்கள்	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
அதிகபட்சம்	11	11	13	15	17	19
நிமிடம்	10.57	10.57	12.57	14.57	16.57	18.48
எச் அதிகபட்சம்	5	5	6	7.5	9	11
எச் நிமிடம்	4.7	4.7	5.7	7.14	8.64	10.57
d1 அதிகபட்சம்	6.9	6.9	8.9	10.9	12.9	14.9
d1 நிமிடம்	6.7	6.7	8.7	10.7	12.7	14.7
h அதிகபட்சம்	0.8	0.8	0.8	0.8	1.2	1.2
ம நிமிடம்	0.6	0.6	0.6	0.6	1	1
h1 அதிகபட்சம்	0.5	0.5	0.5	0.5	0.7	0.7
h1 நிமிடம்	0.3	0.3	0.3	0.3	0.5	0.5

【3】மின்முனைத் தேர்வு மற்றும் வடிவமைப்பு

(1) மின்முனை பொருள்

CuCrZr: நல்ல மின் கடத்துத்திறன் மற்றும் கடினத்தன்மை கொண்ட ஒரு வகை செப்பு கலவை

W/Cu: அதிக கடினத்தன்மை மற்றும் சிறந்த உடைகள் எதிர்ப்பு

(2) மின்முனை மேற்பரப்பு

ஹெக்ஸ் ப்ரொஜெக்ஷன் வெல்ட் நட்ஸ் மற்றும் பணிப்பொருளுக்கு இடையே சீரான அழுத்தத்தை உறுதிசெய்ய எலக்ட்ரோடு மேற்பரப்பு மென்மையாகவும் சரியாக மையமாகவும் இருக்க வேண்டும்.

சக்தி மின்முனை: பிளாட்-ஹெட் மின்முனைகளைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.

கீழ் மின்முனை: இது ஒரு இன்சுலேடிங் லோகேட்டிங் முள் பொருத்தப்பட்டிருக்க வேண்டும். பீங்கான் அல்லது பீங்கான் பூசப்பட்ட இருப்பிட ஊசிகள் பரிந்துரைக்கப்படுகின்றன.

(3) மின்முனை வடிவம் மற்றும் அளவு

எலெக்ட்ரோடுகளின் அளவு மற்றும் வடிவம் கொட்டைகள் மற்றும் வெல்டிங் நிலைகளின் விவரக்குறிப்புகளுக்கு ஏற்ப வடிவமைக்கப்பட வேண்டும். டி

【4】வெல்டிங் செயல்பாட்டின் படிகள்

（1)பொசிஷனிங் நட்: ஹெக்ஸ் ப்ரொஜெக்ஷன் வெல்ட் நட்களை கீழ் எலக்ட்ரோடு பொசிஷனிங் பின்னில் வைக்கவும், கைடு பின்னை பணிப்பொருளில் முன் துளையிடப்பட்ட துளையுடன் சீரமைக்கவும், மேலும் மூன்று வெல்டிங் புரோட்ரூஷன்களும் அடிப்படைப் பொருளுடன் தொடர்பை ஏற்படுத்துவதை உறுதி செய்யவும்.

(2) பணிப்பொருளை வைக்கவும்: வேலைப்பொருளை கொட்டையின் மேல் வைக்கவும்.

(3)அழுத்தத்தைப் பயன்படுத்து: மேல் மின்முனையைக் குறைத்து, முன்னமைக்கப்பட்ட மின்முனை அழுத்தத்தைப் பயன்படுத்தவும், மேலும் நட்டைப் பணிப்பகுதிக்கு எதிராக அழுத்தவும்.

(4) மின் வெல்டிங்: வெல்டிங் மின்னோட்டத்தை இணைக்கவும். மின்னோட்டம் மூன்று புரோட்ரூஷன்கள் வழியாக செல்கிறது, மேலும் புரோட்ரூஷன்கள் வெப்பமடைந்து உருகி ஒரு வெல்ட் மையத்தை உருவாக்குகின்றன.

(5) அழுத்தம் தக்கவைப்பு படிகமாக்கல்: மின்னோட்டத்தை துண்டித்து, மின்முனை அழுத்தத்தை ஒரு குறுகிய காலத்திற்கு பராமரிக்கவும், உருகிய கருவை அழுத்தத்தின் கீழ் குளிர்ந்து திடப்படுத்த அனுமதிக்கிறது.

(6) மீட்டமைக்கப்பட்டது: மின்முனையைத் தூக்கி, பணிப்பகுதியை அகற்றவும்.
