DIN 929 அறுகோண வெல்ட் நட்ஸ்

ஒரு சீன சப்ளையர் என்ற முறையில், Xiaoguo® எப்போதும் உயர்தர இணைப்பு வலிமை மற்றும் உறுதியான அமைப்புடன் கூடிய பிரீமியம் தரமான DIN 929 ஹெக்ஸாகன் வெல்ட் நட்ஸைக் கொண்டு வருகிறது. வெல்டிங் புள்ளிகள் அதிர்வு காரணமாக தளர்த்தப்படாது மற்றும் அடிக்கடி அதிர்வுகளைக் கொண்ட உபகரணங்களுக்கு ஏற்றது. வாங்குவதற்கு முன், சோதனைக்கான இலவச மாதிரிகளைப் பெற நீங்கள் விண்ணப்பிக்கலாம்.

மாதிரி:JIS B1196-1.1-1982

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

DIN 929 அறுகோண வெல்ட் நட்ஸிற்கான DIN 929 ஆல் வரையறுக்கப்பட்ட தரநிலை M3 முதல் M16 வரையிலான கரடுமுரடான மற்றும் நேர்த்தியான நூல் விவரக்குறிப்புகளைக் குறிப்பிடுகிறது, மேலும் விளிம்பு அகலம் மற்றும் நட்டு உயரம் உள்ளிட்ட முக்கிய பரிமாணங்களை தெளிவாக வரையறுக்கிறது. இந்த கொட்டைகள் பெரும்பாலும் A கிரேடு துல்லியமானவை மற்றும் பொதுவாக 0.25% க்கு மேல் இல்லாத கார்பன் உள்ளடக்கத்துடன் எஃகு மூலம் தயாரிக்கப்படுகின்றன. அவை பல்வேறு செயல்திறன் தரங்களின் போல்ட்களுடன் இணைந்து பயன்படுத்தப்படலாம்.

(1) மெட்ரிக் கரடுமுரடான நூல் அளவு அட்டவணை (அலகு: மிமீ)

நூல் விவரக்குறிப்பு d1	பிட்ச் பி	எதிர் பக்கங்களின் அதிகபட்ச அகலம் s (அதிகபட்சம்)	நட்டின் அதிகபட்ச உயரம் மீ (அதிகபட்சம்)	குறைந்தபட்ச மூலைவிட்ட அகலம் இ (நிமிடம்)	ஆயிரம் துண்டுகளுக்கு எடை (கிலோ)
M3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
M6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
M10	1.5	17	8	18.74	9.58
M12	1.75	19	10	20.91	13.7

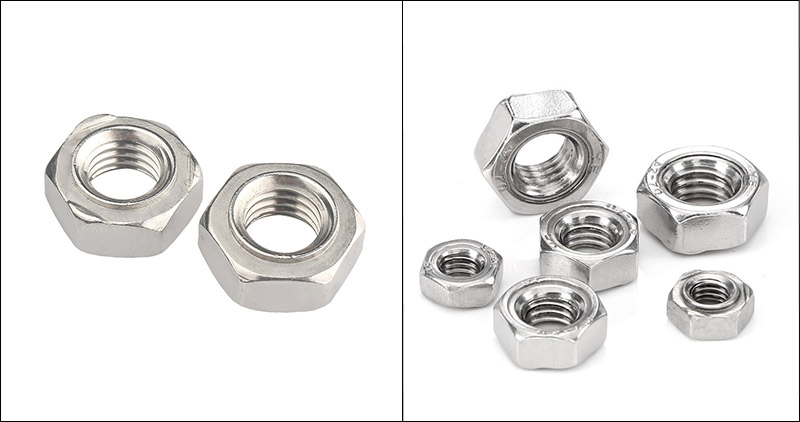

DIN 929 Hexagon Weld Nuts

(2) சிறந்த நூல் விவரக்குறிப்பு

மிகவும் துல்லியமான சரிசெய்தல் தேவைப்படும் பயன்பாடுகளுக்கு, DIN 929 அறுகோண வெல்ட் நட்ஸ் மெட்ரிக் ஃபைன்-த்ரெட் திருகுகளையும் ஆதரிக்கிறது, விவரக்குறிப்புகள் 8 மிமீ முதல் 16 மிமீ விட்டம் வரை இருக்கும். தேர்ந்தெடுக்கக்கூடிய நுண்ணிய-திரிக்கப்பட்ட திருகுகளுக்கான விட்டம் மற்றும் சுருதிகளின் சேர்க்கைகள் பின்வருமாறு:

M8: நுண்ணிய நூலின் சுருதி 1 மிமீ (தரமான கரடுமுரடான நூல் 1.25 மிமீ சுருதி கொண்டது).

M10: நுண்ணிய நூலின் சுருதி 1mm அல்லது 1.25mm ஆக இருக்கலாம் (நிலையான கரடுமுரடான நூல் 1.5mm ஆகும்).

M12: நுண்ணிய நூலின் சுருதியை 1.25mm அல்லது 1.5mm ஆக தேர்ந்தெடுக்கலாம் (நிலையான கரடுமுரடான நூல் 1.75mm ஆகும்).

M14 / M16: 1.5 மிமீ ஃபைன் பிட்ச் த்ரெட்களை வழங்கவும்.

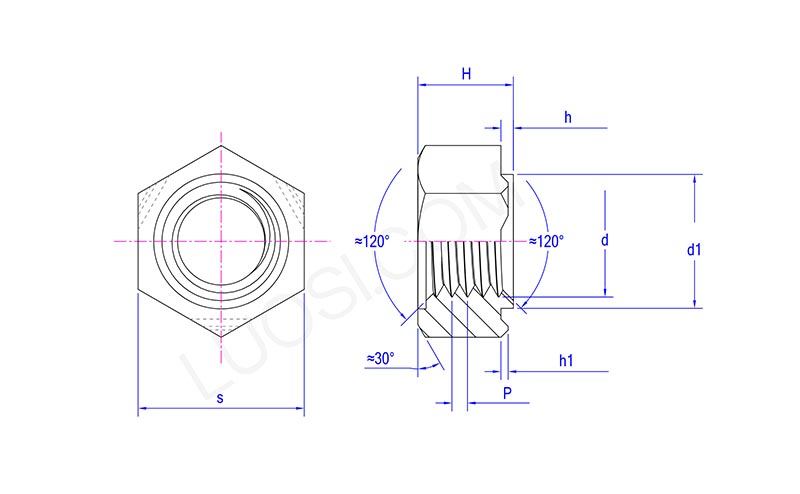

DIN 929 Hexagon Weld Nuts

திங்கள்	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
அதிகபட்சம்	11	11	13	15	17	19
நிமிடம்	10.57	10.57	12.57	14.57	16.57	18.48
எச் அதிகபட்சம்	5	5	6	7.5	9	11
எச் நிமிடம்	4.7	4.7	5.7	7.14	8.64	10.57
d1 அதிகபட்சம்	6.9	6.9	8.9	10.9	12.9	14.9
d1 நிமிடம்	6.7	6.7	8.7	10.7	12.7	14.7
h அதிகபட்சம்	0.8	0.8	0.8	0.8	1.2	1.2
ம நிமிடம்	0.6	0.6	0.6	0.6	1	1
h1 அதிகபட்சம்	0.5	0.5	0.5	0.5	0.7	0.7
h1 நிமிடம்	0.3	0.3	0.3	0.3	0.5	0.5

பொருள் தேர்வு

டிஐஎன் 929 அறுகோண வெல்ட் கொட்டைகளுக்கான பொருளின் தேர்வு அவற்றின் வெல்டிங் செயல்திறன், இயந்திர வலிமை, அரிப்பு எதிர்ப்பு மற்றும் செலவு ஆகியவற்றை நேரடியாக பாதிக்கிறது.

(1) வெல்டிங் செயல்திறன்

எதிர்ப்பு ஸ்பாட் வெல்டிங்கிற்கு, நட்டுப் பொருளின் கார்பன் உள்ளடக்கம் ≤ 0.25% ஆக இருக்க வேண்டும். இல்லையெனில், வெல்டிங் வெப்பத்தால் பாதிக்கப்பட்ட மண்டலத்தில் விரிசல் அல்லது உடையக்கூடிய முறிவுகள் ஏற்பட வாய்ப்புள்ளது.

குறைந்த கார்பன் எஃகு சிறந்த தேர்வாகும், ஏனெனில் இது ஒரு பரந்த வெல்டிங் சாளரம், குறைவான சிதறல் மற்றும் நிலையான வெல்ட் நகட் ஆகியவற்றைக் கொண்டுள்ளது.

நடுத்தர கார்பன் ஸ்டீல்/அலாய் ஸ்டீல் (35K, 40Cr போன்றவை) வெல்டிங் செய்யும் போது, அளவுருக்களை (தற்போதைய, நேரம், குளிரூட்டும் வீதம்) கண்டிப்பாக கட்டுப்படுத்துவது அவசியம். தேவைப்பட்டால், முன்கூட்டியே சூடாக்குதல் அல்லது மெதுவாக குளிர்வித்தல் ஆகியவற்றை ஏற்றுக்கொள்ள வேண்டும்.

துருப்பிடிக்காத எஃகு நல்ல வெல்டிங் செயல்திறனைக் கொண்டுள்ளது, ஆனால் அது துருப்பிடிக்காத எஃகு அடிப்படைப் பொருட்களுடன் பொருந்த வேண்டும் மற்றும் குறிப்பிட்ட மின்முனைகளைப் பயன்படுத்த வேண்டும்.

(2) இயந்திர வலிமை தேவைகள்

4.8 / 6.8 தரம் (குறைந்த கார்பன் எஃகு): பொது தாள் உலோக இணைப்புகள் மற்றும் சுமை தாங்காத பகுதிகளுக்கு ஏற்றது.

8.8 / 10.9 தரம் (நடுத்தர கார்பன் ஸ்டீல்/அலாய் ஸ்டீல்): குறிப்பிடத்தக்க பதற்றம் அல்லது அதிர்வு (கார் சேஸ், இருக்கைகள் போன்றவை) தாங்க வேண்டிய கட்டமைப்புகளுக்கு ஏற்றது.

A2-70 / A4-70 (துருப்பிடிக்காத எஃகு): தரம் 6.8 மற்றும் கிரேடு 8.8 க்கு இடையில் வலிமை வரம்புகள், பெரும்பாலான நடுத்தர சுமை தேவைகளை பூர்த்தி செய்யும் திறன் கொண்டது.

(3) அரிப்பை எதிர்க்கும் சூழல்

உட்புற வறண்ட சூழல்: குறைந்த கார்பன் எஃகு + எலக்ட்ரோ-கால்வனைசிங் போதுமானது.

வெளிப்புற ஈரப்பதம் எதிர்ப்பு: குறைந்த கார்பன் ஸ்டீல் + ஹாட் டிப் கால்வனைசிங் அல்லது டாக்ரோமெட் பூச்சு.

அதிக உப்பு தெளிப்பு / கடல் சூழல்: துருப்பிடிக்காத எஃகு 316 (A4-70) அல்லது 304 (A2-70) செயலற்ற சிகிச்சையுடன்.

உணவு/ஆரோக்கியம்: துருப்பிடிக்காத எஃகு 304 அதன் இயற்கையான நிறத்தில் உள்ளது.

(4) செலவு கட்டுப்பாடு

குறைந்த கார்பன் எஃகு விலை மிகக் குறைவு, அதே சமயம் துருப்பிடிக்காத எஃகு விலை குறைந்த கார்பன் எஃகுக்கு ஏறத்தாழ 2 முதல் 3 மடங்கு அதிகம்.

செயல்திறன் தேவைகளைப் பூர்த்தி செய்யும் போது, கொள்முதல் செலவைக் குறைக்க குறைந்த கார்பன் ஸ்டீல் DIN 929 அறுகோண வெல்ட் கொட்டைகள் விரும்பப்பட வேண்டும்.
