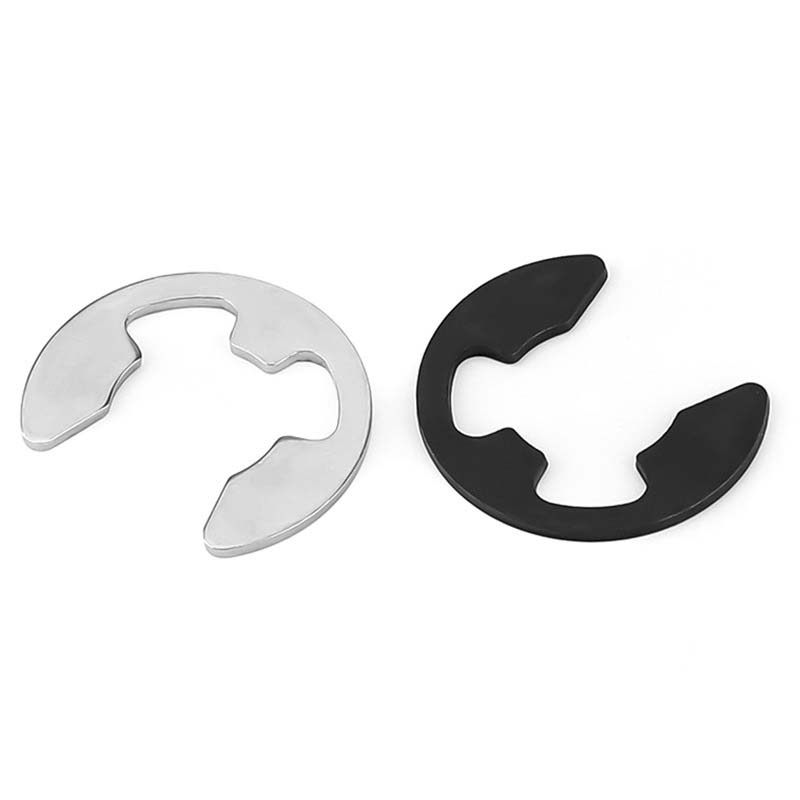

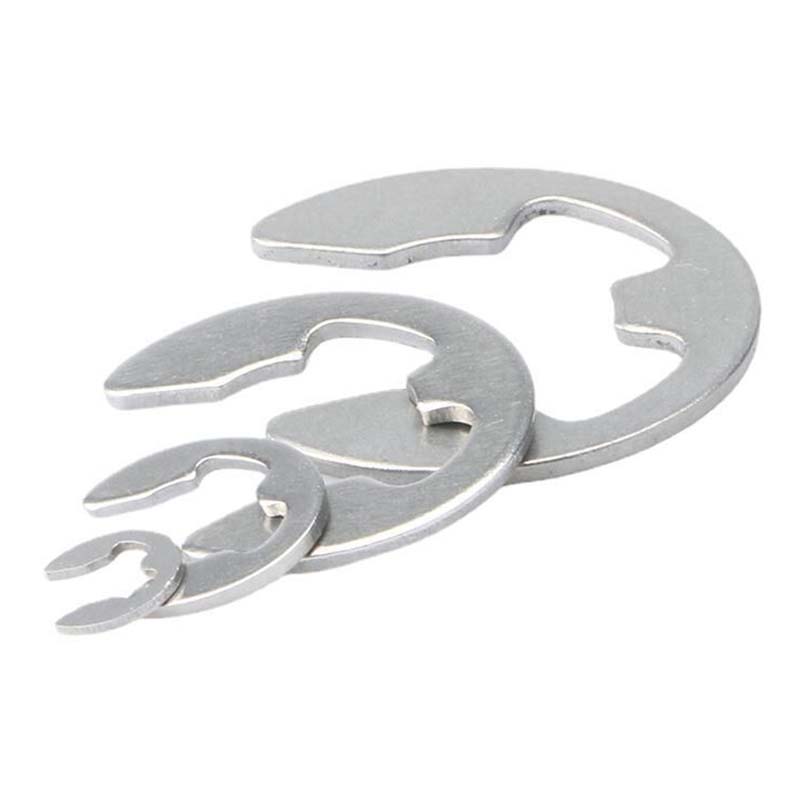

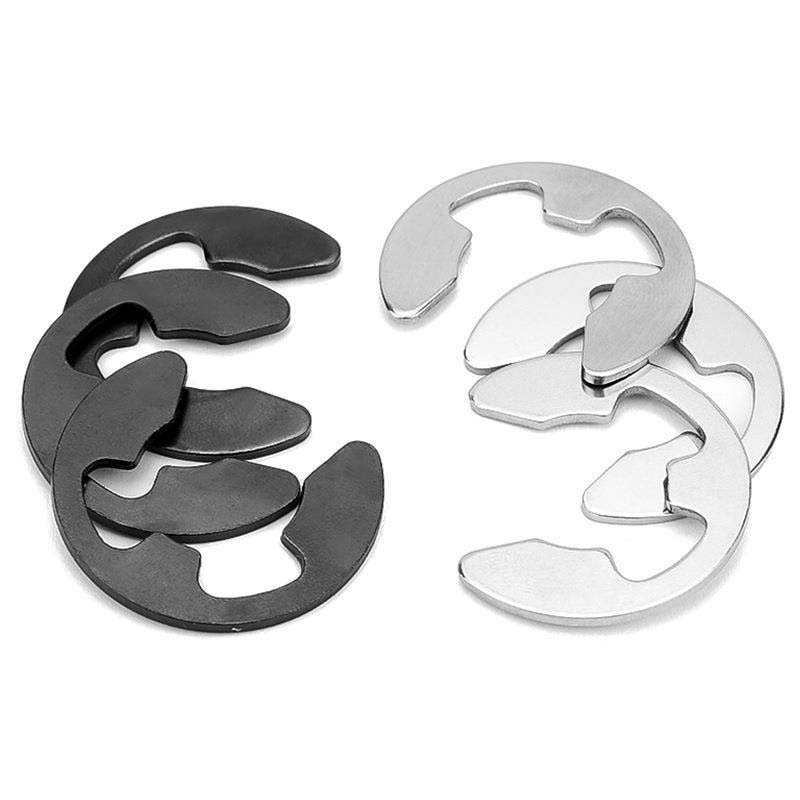

E வகை ஸ்னாப் ரிங்

தாங்கு உருளைகள், கியர்கள் அல்லது தண்டுகளின் அச்சு அசைவைத் தடுக்க இயந்திர அமைப்புகளில் E வகை ஸ்னாப் மோதிரங்கள் பொதுவாகப் பயன்படுத்தப்படுகின்றன. வாடிக்கையாளர்கள் Xiaoguo® ஐ அதன் போட்டி விலை நிர்ணயம் செய்யும் போது பொருள் நீடித்து நிலைத்தன்மையில் சமரசம் செய்யாமல் நம்புகிறார்கள்.

மாதிரி:DIN 6799-1981

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

இந்த E வகை ஸ்னாப் மோதிரம் ஒரு உள் தக்கவைக்கும் வளையமாகும், இது வெவ்வேறு வேலைகளுக்கு பொருந்தும் வகையில் வெவ்வேறு பொருட்களில் வருகிறது. 304 அல்லது 316 போன்ற துருப்பிடிக்காத எஃகு வகைகள் ஈரமான அல்லது இரசாயன-கனமான பகுதிகளுக்கு நல்லது. கடினமான 410-தர எஃகு உடைகளின் கீழ் சிறப்பாக உள்ளது. கார்பன் எஃகு மோதிரங்கள் மலிவானவை ஆனால் இன்னும் வலுவானவை, குறிப்பாக துருப்பிடிக்காத பூச்சுடன். பெரிலியம் தாமிரம் மின் வேலைகள் அல்லது எரியக்கூடிய பகுதிகளுக்கு வேலை செய்கிறது, ஏனெனில் அது தீப்பொறியாகாது. பிளாஸ்டிக் பொருட்கள் (நைலான் போன்றவை) இரசாயனங்களை எதிர்க்கின்றன மற்றும் இலகுவான அமைப்புகளில் சத்தத்தைக் குறைக்கின்றன. மிகவும் கடினமான தொழிற்சாலைகளுக்கு, Hastelloy® அல்லது Monel® போன்ற கடினமான உலோகங்கள் பயன்படுத்தப்படுகின்றன. இந்த பொருட்களில் பெரும்பாலானவை பாதுகாப்பு மற்றும் சுற்றுச்சூழல் விதிகளுக்காக (RoHS போன்றவை) சரிபார்க்கப்படுகின்றன, எனவே அவை ஒழுங்குபடுத்தப்பட்ட தொழில்களுக்கு பரவாயில்லை.

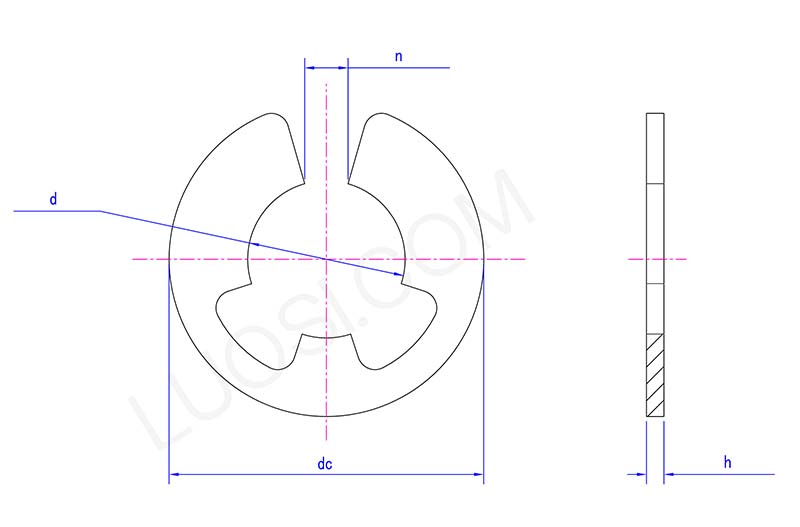

E type snap ring Structure diagram

திங்கள்	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d அதிகபட்சம்	5	6	7	8	9	10	12	15	19	24	30
d நிமிடம்	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h அதிகபட்சம்	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
ம நிமிடம்	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n அதிகபட்சம்	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n நிமிடம்	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
dc அதிகபட்சம்	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

வழக்கமான ஆய்வு மற்றும் பராமரிப்பு

E வகை ஸ்னாப் மோதிரத்தை நீண்ட நேரம் நீடிக்க, அவற்றை அவ்வப்போது துரு, விரிசல் அல்லது வளைவு உள்ளதா எனச் சரிபார்க்கவும், குறிப்பாக அதிகப் பயன்பாட்டு இயந்திரங்களில். அவற்றின் பள்ளங்களை சுத்தமாக வைத்திருங்கள், அதனால் அவை எவ்வாறு பொருந்துகின்றன என்பதில் அழுக்கு குழப்பமடையாது. நிறைய தேய்த்தல் இருந்தால், விஷயங்கள் சீராகச் செல்ல கிரீஸ் சேர்க்கவும்.

நிறுவும் போது, அவற்றை அதிகமாக நீட்டுவதையோ அல்லது மிகவும் கடினமாக அழுத்துவதையோ தவிர்க்கவும், இது காலப்போக்கில் வளையத்தை பலவீனப்படுத்தும். சேதத்தை நீங்கள் கண்டால், அவற்றை மாற்றவும். கூடுதல் பொருட்களை வறண்ட இடத்தில் (மிகவும் சூடாகவோ அல்லது குளிராகவோ இல்லை) சேமித்து, பொருள் சிதைந்து போகாமல் இருக்கவும். பாதுகாப்பான கையாளுதலுக்கு ஸ்னாப் ரிங் இடுக்கி பயன்படுத்தவும்.

சுற்றுச்சூழல் காரணிகளின் தாக்கம்

கே: வெப்பநிலை அல்லது ஈரப்பதம் போன்ற சுற்றுச்சூழல் காரணிகள் உள் தக்கவைக்கும் வளையத்தின் செயல்திறனை எவ்வாறு பாதிக்கின்றன?

A:நீங்கள் தவறான பொருளைத் தேர்ந்தெடுத்தால், அதிக வெப்பம் அல்லது ஈரப்பதம் E வகை ஸ்னாப் வளையத்தை குழப்பிவிடும். கார்பன் ஸ்டீல் மோதிரங்கள் (வலுவானவை) ஈரமான பகுதிகளில் துருப்பிடிக்காத பூச்சு இல்லாவிட்டால் துருப்பிடிக்கும். துருப்பிடிக்காத இரும்புகள் (பொதுவான 304/316 கிரேடுகள் போன்றவை) ஈரப்பதத்தை நன்கு எதிர்க்கும் ஆனால் 400°Cக்கு மேல் வலிமையை இழக்கத் தொடங்கும். சில துருப்பிடிக்காத இரும்புகள் அல்லது சிறப்பு உலோகங்கள் உறைபனி வெப்பநிலையில் நெகிழ்வாக இருக்கும். அமிலங்கள் அல்லது கரைப்பான்கள் போன்ற இரசாயனங்கள் சம்பந்தப்பட்டிருந்தால், எதிர்வினையற்ற பூச்சு ஒன்றைத் தேர்ந்தெடுக்கவும் (டெல்ஃபான் போன்றவை).

எங்களிடம் ஒரு தொழில்முறை குழு உள்ளது, அது பொருத்தமானது என்று பரிந்துரைக்கலாம்தயாரிப்புகள்பயன்பாட்டுக் காட்சிகள் மற்றும் தேவைகளின் அடிப்படையில், மேலும் தனிப்பயனாக்கப்பட்ட சேவைகளையும் வழங்குகிறது.

தயாரிப்பு விவரக்குறிப்புகள் மற்றும் தரங்கள்

E வகை ஸ்னாப் ரிங் வெவ்வேறு பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்ய தெளிவான விவரக்குறிப்பு தரங்களைக் கொண்டுள்ளது, மேலும் விவரக்குறிப்புகள் முக்கியமாக அளவு, பொருள் மற்றும் சுமை தாங்கும் திறன் ஆகியவற்றால் தீர்மானிக்கப்படுகின்றன. அளவைப் பொறுத்தவரை, முக்கிய அளவுருக்களில் உள் விட்டம், வெளிப்புற விட்டம் மற்றும் தடிமன் ஆகியவை அடங்கும், பொதுவான உள் விட்டம் 3 மிமீ முதல் 50 மிமீ வரை நிலையான தரங்களுக்கு. இந்த அளவுகள் இயந்திரக் கூட்டங்களில் பொதுவான தண்டு மற்றும் துளை பரிமாணங்களைப் பொருத்த வடிவமைக்கப்பட்டுள்ளன. கார்பன் ஸ்டீல் தரம் (SWRM12) மற்றும் துருப்பிடிக்காத எஃகு தரம் (SUS304, SUS316) போன்ற அடிப்படைப் பொருட்களின் அடிப்படையில் பொருள் தரங்கள் பிரிக்கப்படுகின்றன, அங்கு கார்பன் எஃகு தரங்கள் பொதுவான சுமை காட்சிகளுக்காகவும், அரிப்பை-எதிர்ப்புத் தேவைகளுக்கான துருப்பிடிக்காத எஃகு தரங்களாகவும் இருக்கும். சிறிய மோட்டார்கள் போன்ற லைட்-லோட் உபகரணங்களுக்கு குறைந்த தரம் (500N வரை), மற்றும் வாகன டிரான்ஸ்மிஷன்கள் போன்ற கனரக இயந்திரங்களுக்கு உயர் தரம் (2000N க்கு மேல்) ஆகியவை தாங்கக்கூடிய அதிகபட்ச அச்சு சுமைக்கு ஏற்ப சுமை தாங்கும் தரங்கள் வகைப்படுத்தப்படுகின்றன. ஒவ்வொரு விவரக்குறிப்பு தரமும் தயாரிப்பு பேக்கேஜிங்கில் குறிக்கப்பட்டுள்ளது, மேலும் பயனர்கள் குறிப்பிட்ட சட்டசபை தேவைகள் மற்றும் இயக்க நிலைமைகளின் அடிப்படையில் பொருத்தமான தரத்தைத் தேர்ந்தெடுக்க வேண்டும்.
