ஈ சர்க்லிப்

E Circlip ஆனது E-Type retaining ring என்றும் அழைக்கப்படுகிறது. இதில் இரண்டு முக்கிய வகைகள் உள்ளன: வீட்டு துளைகளுக்கான உள் மோதிரங்கள் மற்றும் தண்டு நிறுவலுக்கான வெளிப்புற மோதிரங்கள். ISO சான்றிதழ்களுடன், Xiaoguo® அனைத்து தயாரிப்புகளும் கடுமையான சர்வதேச தரங்களை பூர்த்தி செய்வதை உறுதி செய்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

துருப்பிடிக்காத எஃகு, கார்பன் ஸ்டீல், அலுமினியம் அல்லது டைட்டானியம் அலாய் போன்ற E சர்க்ளிப்களுக்குத் தேர்வுசெய்ய பல பொருட்கள் உள்ளன. வெவ்வேறு தேவைகள் மற்றும் சூழ்நிலைகளுக்கு ஏற்ப சரியான பொருளைத் தேர்வுசெய்யவும். துருப்பிடிக்காத எஃகு மீள் தக்கவைக்கும் மோதிரங்கள் துருப்பிடிக்காத மற்றும் அரிப்பை எதிர்க்கும், மேலும் அவை கடல் அல்லது இரசாயன சூழல்களில் பயன்படுத்த மிகவும் பொருத்தமானவை. கார்பன் எஃகு மீள் தக்கவைக்கும் மோதிரங்கள் அதிக கடினத்தன்மை கொண்ட வெப்ப சிகிச்சை, இதனால் அதிக இழுவிசை வலிமை மற்றும் கனரக இயந்திரங்களுக்கு ஏற்றது. அலுமினியம் அல்லது டைட்டானியம் அலாய் மீள் தக்கவைப்பு வளையம் என்பது ஒரு இலகுரக தக்கவைக்கும் வளையமாகும், இது வலிமையானது மற்றும் நீடித்தது. சரியான பொருளைத் தேர்ந்தெடுப்பது தேவையற்ற செலவுகளைக் குறைக்கும், மாற்றுவதற்கான அதிர்வெண்ணைக் குறைக்கும், மேலும் உடைகள்-எதிர்ப்பு மற்றும் நீடித்தது. Xiaoguo® DIN, ISO மற்றும் ANSI போன்ற தொழில் தரநிலைகளுக்கு ஏற்ப உற்பத்தி செய்கிறது, மேலும் தரம் உத்தரவாதம் அளிக்கப்படுகிறது.

விண்ணப்பம்

நீங்கள் பாகங்களை உறுதியாக வைத்திருக்க வேண்டிய இயந்திர அமைப்புகளில் E சர்க்ளிப்கள் மிகவும் பயனுள்ளதாக இருக்கும். அவை மோட்டார்களுக்குள் தாங்கு உருளைகளையும், பரிமாற்றங்களில் கியர்களையும், ஹைட்ராலிக் அமைப்புகளில் பிஸ்டன்களையும் வைத்திருக்கின்றன. கார்களைப் பொறுத்தவரை, அவை அச்சு அமைப்புகள் மற்றும் பிரேக் அமைப்புகளில் பயன்படுத்தப்படுகின்றன, தொழிற்சாலைகளில், நீங்கள் அவற்றை கன்வேயர் பெல்ட்கள் மற்றும் பம்ப் ஷாஃப்ட்களில் காணலாம். எலக்ட்ரானிக்ஸில், சிறிய தக்கவைக்கும் மோதிரங்கள் இணைப்பிகளை நகர்த்துவதைத் தடுக்கின்றன. அவை காற்றாலை விசையாழிகளில் உள்ள கியர் பாக்ஸ்கள் போன்ற பசுமை ஆற்றல் அமைப்புகளில் கூட வேலை செய்கின்றன. பாகங்கள் அச்சில் சறுக்குவதை நிறுத்துவதன் மூலம், இந்த மோதிரங்கள் இயந்திரங்களை இன்னும் சீராக இயங்கச் செய்கின்றன, பராமரிப்பு நேரத்தைக் குறைக்கின்றன, மேலும் ரோபாட்டிக்ஸ், மருத்துவ கேஜெட்டுகள் மற்றும் கனரக இயந்திரங்கள் போன்ற பல துறைகளில் சாதனங்களை நீண்ட காலம் நீடிக்கச் செய்கின்றன.

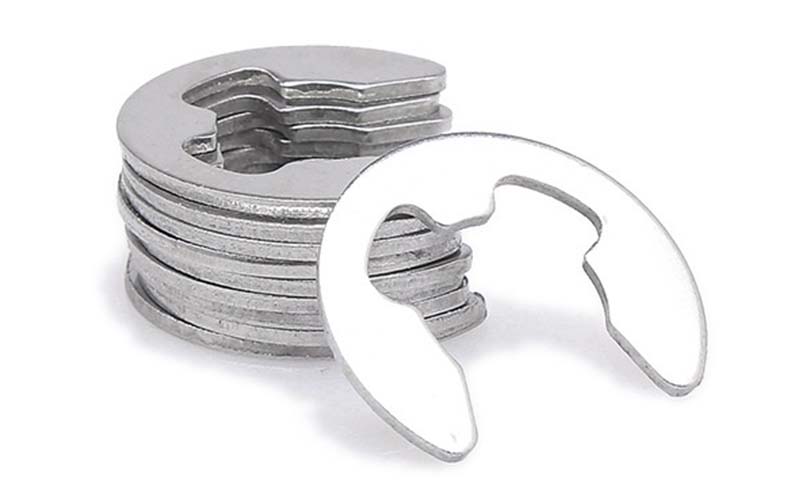

E Circlip

அளவு

கே: பொருத்தமான மின்-வகை சர்க்லிப் அளவு மற்றும் வகையை எவ்வாறு தேர்வு செய்வது?

ப: சரியான சர்க்லிப்பைத் தேர்ந்தெடுக்கும்போது, துவாரம் அல்லது தண்டின் அளவு, பள்ளம் விவரக்குறிப்புகள் மற்றும் எவ்வளவு அச்சு சுமைகளைக் கையாள வேண்டும் என்பதைப் பார்க்க வேண்டும். தண்டு/துளை விட்டம் மற்றும் பள்ளத்தின் ஆழம்/அகலத்தை துல்லியமாக அளவிட சரியான கருவிகளைப் பயன்படுத்தவும். நிலையான வளைய அளவுகளுடன் இந்த அளவீடுகளை பொருத்த Xiaoguo® வழிகாட்டிகள் அல்லது விளக்கப்படங்களை (DIN 471/472 அல்லது ANSI B27.1 போன்றவை) சரிபார்க்கவும்.

தனிப்பயன் அமைப்புகளுக்கு, சுமை நிலையானதா அல்லது காலப்போக்கில் மாறுகிறதா என்பதைப் பற்றி சிந்தியுங்கள். சுழல் வளையங்கள் வெவ்வேறு திசைகளில் தள்ளும் சுமைகளுக்கு சிறந்தது, அதே சமயம் குறுகலான மோதிரங்கள் அதிவேக சுழலும் பாகங்களுக்கு நன்றாக வேலை செய்கின்றன. உங்களுக்குத் தெரியாவிட்டால், மோதிரம் வேலையின் அழுத்தங்களைக் கையாளும் என்பதை உறுதிப்படுத்த FEA சோதனை செய்வது பற்றி எங்களிடம் கேட்கலாம்.

அளவை தவறாகப் பெறுவது ஒரு பெரிய விஷயம், அது மோதிரத்தை வளைக்கச் செய்யலாம், பள்ளத்தை சேதப்படுத்தலாம் அல்லது முழு அசெம்பிளியையும் தோல்வியடையச் செய்யலாம். எனவே கவனமாக அளந்து, வேலைக்குத் தேவையானவற்றுக்கு மோதிரத்தை பொருத்துவதற்கு நேரம் ஒதுக்குங்கள்.

திங்கள்	Φ2	Φ2.5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ8	Φ9	Φ12	Φ15
d அதிகபட்சம்	2	2.5	3	3.5	4	5	6	8	9	12	15
d நிமிடம்	1.86	2.36	2.86	3.32	3.82	4.82	5.82	7.78	8.78	11.73	14.73
n அதிகபட்சம்	1.825	2.325	2.625	3.125	3.65	4.65	5.65	7.68	8.18	10.715	13.215
n நிமிடம்	1.575	2.075	2.375	2.875	3.35	4.35	5.35	7.32	7.82	10.285	12.785
h அதிகபட்சம்	0.4	0.4	0.6	0.6	0.8	0.8	1	1	1	1.2	1.5
ம நிமிடம்	0.36	0.36	0.55	0.55	0.73	0.73	0.91	0.91	0.91	1.11	1.39
dc அதிகபட்சம்	5	6	7	8	9	10	12	16	18	24	30

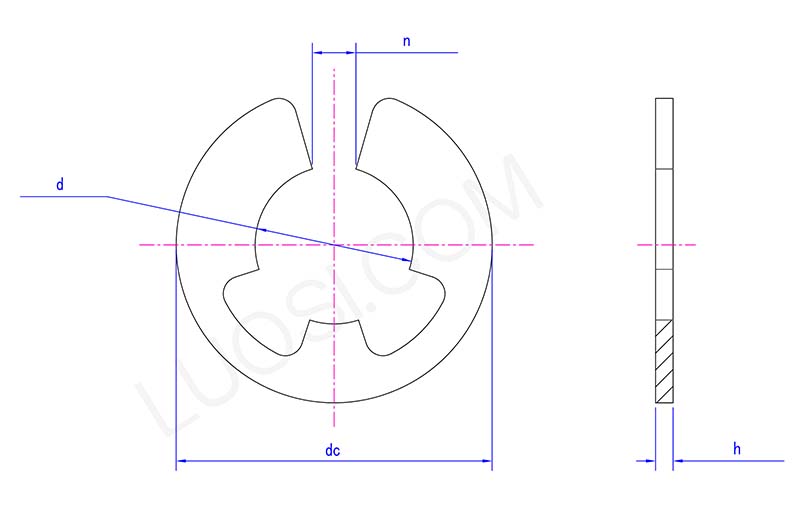

E Circlip Structure diagram

தயாரிப்பு பொருள்

E Circlip முக்கியமாக உலோகப் பொருட்களால் ஆனது, பயன்பாட்டு சூழல் மற்றும் தேவைகளின் அடிப்படையில் குறிப்பிட்ட வகை தேர்ந்தெடுக்கப்பட்டது. கார்பன் எஃகு மிகவும் பொதுவான பொருள், இது மலிவு மற்றும் அடிப்படை வலிமையைக் கொண்டுள்ளது, அதிக அரிப்பு எதிர்ப்புத் தேவைகள் இல்லாமல் பொதுவான உட்புற சூழல்களுக்கு ஏற்றது. இந்த கார்பன் எஃகு கிளாஸ்ப்கள் பொதுவாக துருப்பிடிப்பதைத் தடுக்க கால்வனேற்றம் அல்லது எலக்ட்ரோபோரேசிஸ் மூலம் மேற்பரப்பில் சிகிச்சை அளிக்கப்படுகின்றன. வெளிப்புற உபகரணங்கள் அல்லது ஈரப்பதமான சூழல்கள் போன்ற அதிக அரிப்பு எதிர்ப்புத் தேவைகளைக் கொண்ட காட்சிகளுக்கு, துருப்பிடிக்காத எஃகு பயன்படுத்தப்படுகிறது. பொதுவான துருப்பிடிக்காத எஃகு தரங்களில் 304 மற்றும் 316 ஆகியவை அடங்கும், அவை ஆக்சிஜனேற்றம் மற்றும் அரிப்பை திறம்பட எதிர்க்கும். வாகன இயந்திரப் பெட்டிகள் போன்ற சில உயர்-வெப்பநிலை அல்லது அதிக வலிமை பயன்பாடுகளில், வெப்ப எதிர்ப்பு மற்றும் இழுவிசை வலிமையை மேம்படுத்த அலாய் ஸ்டீல் ஏற்றுக்கொள்ளப்படுகிறது. சிறப்பு ஒளி-சுமை காட்சிகளுக்கான சிறிய எண்ணிக்கையிலான E சர்க்ளிப்கள் அலுமினிய அலாய் மூலம் தயாரிக்கப்படுகின்றன, இது இலகுரக மற்றும் செயலாக்க எளிதானது. பொருள் தேர்வு பிடியின் சேவை வாழ்க்கை மற்றும் செயல்திறனை நேரடியாக பாதிக்கிறது, எனவே இது சுற்றுச்சூழல் ஈரப்பதம், வெப்பநிலை, சுமை தாங்கும் திறன் மற்றும் அரிப்பு அபாயங்கள் போன்ற காரணிகளால் தீர்மானிக்கப்படுகிறது.
