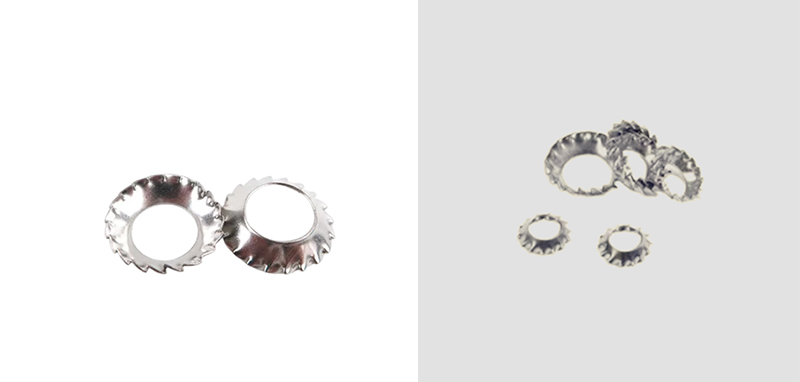

கவுண்டர்சங்க் எக்ஸ்டர்னல் டூத் செரேட்டட் கோனிகல் லாக் வாஷர்ஸ்

Xiaoguo® தொழிற்சாலையின் Countersunk External Tooth Serrated Conical Lock Washers ஒரு உள்ளமைக்கப்பட்ட பின்னப்பட்ட வடிவத்தைக் கொண்டுள்ளன. நீங்கள் அவற்றை உள்ளே வைக்கும்போது, அவை பகுதியின் மேற்பரப்பிற்கு கீழே அல்லது கீழே அமர்ந்திருக்கும், எனவே முழு வெளிப்புற முகமும் மென்மையாகவும் தட்டையாகவும் இருக்கும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

இந்த Countersunk External Tooth Serrated Conical Lock Washers என்பது ஒரு மூழ்கிய சுயவிவரம் மற்றும் வெளிப்புற விளிம்பைச் சுற்றி பற்கள் கொண்ட கூம்பு வடிவ பூட்டு வளையங்களாகும். மூழ்கிய வடிவமானது, அவை சரியப்பட்ட மவுண்டிங் துளைகளுக்குள் சரியாகப் பொருந்தும்படி அனுமதிக்கிறது, எனவே ஸ்க்ரூ ஹெட் பகுதியின் மேற்பரப்புடன் அல்லது அதற்குக் கீழே பறிபோகும். நீங்கள் திருகு இறுக்கும்போது, கூம்பு பகுதி நிலையான வசந்த அழுத்தத்துடன் பின்னுக்குத் தள்ளுகிறது, மேலும் வெளிப்புறப் பற்கள் அடிப்படைப் பொருளைக் கடிக்கின்றன. இது பொருட்கள் அதிர்வுறும் போது அல்லது சுமையின் கீழ் நகரும் போது ஃபாஸ்டென்சர் தளர்வாக வராமல் தடுக்கிறது.

நிறுவல் வழிகாட்டி

Countersunk External Tooth Serrated Conical Lock Washers இன் நிறுவல் வழிகாட்டி இங்கே உள்ளது. உங்கள் செயல்பாட்டிற்கான குறிப்பாக இதைப் பயன்படுத்தலாம்.

(1) தேர்வு விவரக்குறிப்புகள்

கவுண்டர்சங்க் எக்ஸ்டர்னல் டூத் செரேட்டட் கோனிகல் லாக் வாஷர்களின் உள் மற்றும் வெளிப்புற விட்டம் மற்றும் கவுண்டர்சங்க் திருகுகளின் விவரக்குறிப்புகளுடன் பொருத்தவும். விவரக்குறிப்புகள் மிகவும் பெரியதாகவோ அல்லது மிகச் சிறியதாகவோ இருப்பதைத் தவிர்க்க சீரானதாக இருக்க வேண்டும், இது பொருத்தம் மற்றும் தளர்வு எதிர்ப்பு விளைவைப் பாதிக்கலாம்.

(2) நிறுவல் திசை (முக்கிய புள்ளி)

கூம்பு குவிந்த மேற்பரப்பு + வெளிப்புற பல் மேற்பரப்பு திருகு தலையை நோக்கி எதிர்கொள்ளும்

தட்டையான பின்புற மேற்பரப்பு பணிப்பகுதி தாள் உலோக மேற்பரப்பில் இறுக்கமாக இணைக்கப்பட வேண்டும்

தலைகீழ் திசையில் நிறுவ வேண்டாம். தலைகீழ் திசையில் நிறுவுவது மீள் முன்-இறுக்குதல் மற்றும் பல் மேற்பரப்பு பூட்டுதல் செயல்பாடுகளை இழக்கும்.

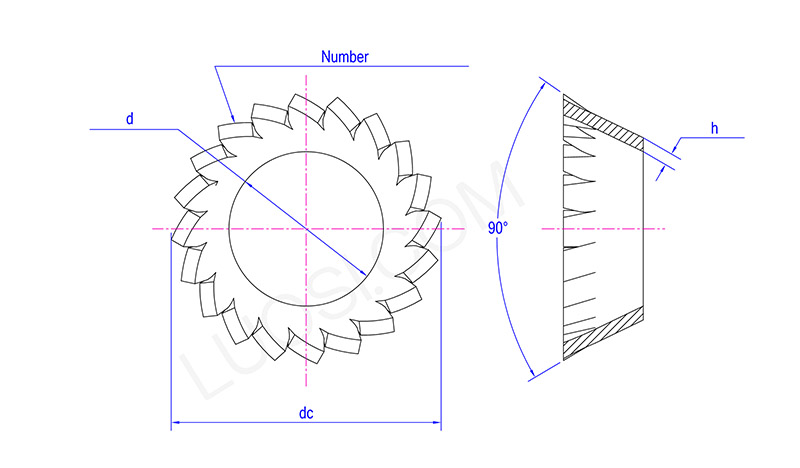

Countersunk External Tooth Serrated Conical Lock Washers

திங்கள்	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d நிமிடம்	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d அதிகபட்சம்	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
பற்களின் எண்ணிக்கை நிமிடம்	10	12	12	14	14	16	18	20	26	28	30

(3) வாஷரை சரியாக சீரமைக்கவும்

கவுண்டர்சங்க் எக்ஸ்டெர்னல் டூத் செரேட்டட் கோனிகல் லாக் வாஷர்களை கவுண்டர்சங்க் ஸ்க்ரூவில் ஸ்லிப் செய்து, முழு செட்டையும் மவுண்டிங் ஹோலில் வைக்கவும். வாஷரின் உள் டேப்பர் திருகு தலையின் கோணத்திற்கு ஏற்றவாறு தன்னை சீரமைக்கும்.

(4) முதலில் கையை இறுக்குங்கள்

கையால் திருகு திருப்புவதன் மூலம் தொடங்கவும். வாஷருக்கு எதிராக அதை தட்டையாக வைத்து, அது நேராக இருப்பதை உறுதிப்படுத்தவும் - சாய்க்காமல்.

(5) நிலையான முறுக்குக்கு இறுக்கவும்

ஒரு குறடு பயன்படுத்தவும் மற்றும் வழக்கமான முறுக்கு விவரக்குறிப்புக்கு இறுக்கவும். கூம்பை சிறிது தட்டையாக்க போதுமான அளவு அதை அழுத்துங்கள், இதனால் அது சிறிது ஸ்பிரிங் டென்ஷனை அளிக்கிறது, மேலும் வெளிப்புற பற்கள் மேற்பரப்பில் மெதுவாக கடிக்கட்டும்.

(6) கவனிக்க வேண்டிய சில விஷயங்கள்

அதிகமாக இறுக்க வேண்டாம் - பரிந்துரைக்கப்பட்ட முறுக்குவிசையில் ஒட்டிக்கொள்ளவும். தாக்க குறடு பயன்படுத்தி அதை சுத்தியல் செய்ய வேண்டாம்.

துவைப்பிகளை அடுக்க வேண்டாம் - ஒரு திருகுக்கு ஒன்றை மட்டும் பயன்படுத்தவும். அவற்றை அடுக்கி வைப்பது சீரற்ற அழுத்தத்தை உருவாக்குகிறது, வாஷரை வளைத்து, அதன் பூட்டுதல் திறனைக் கொல்கிறது.
