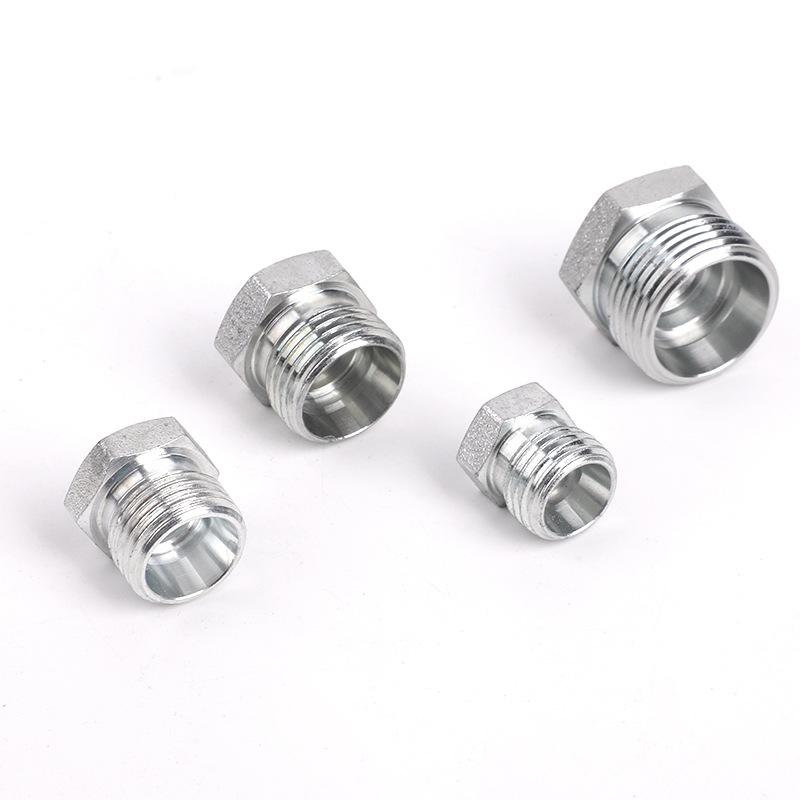

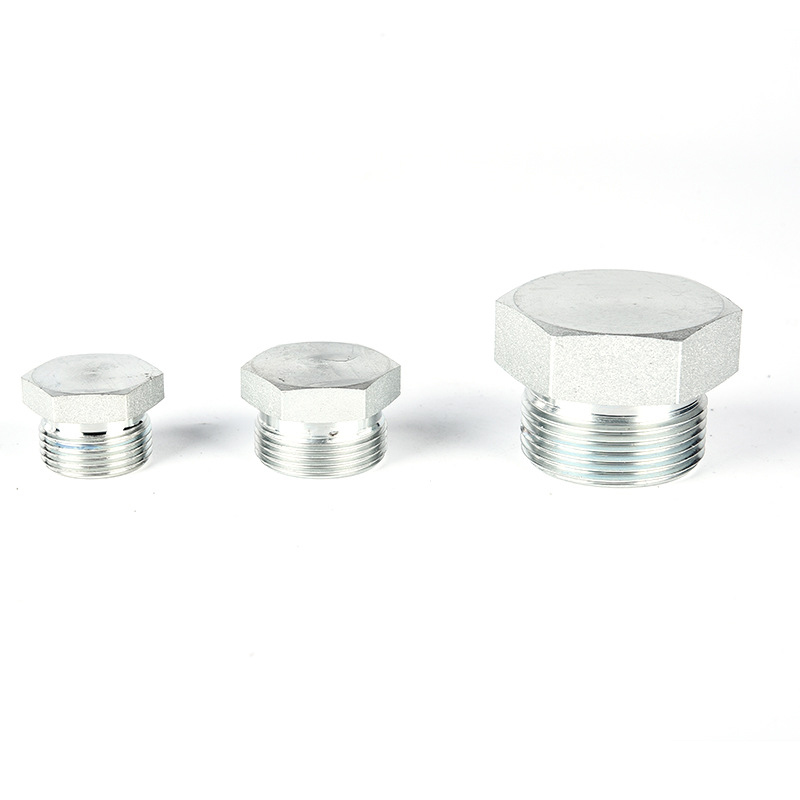

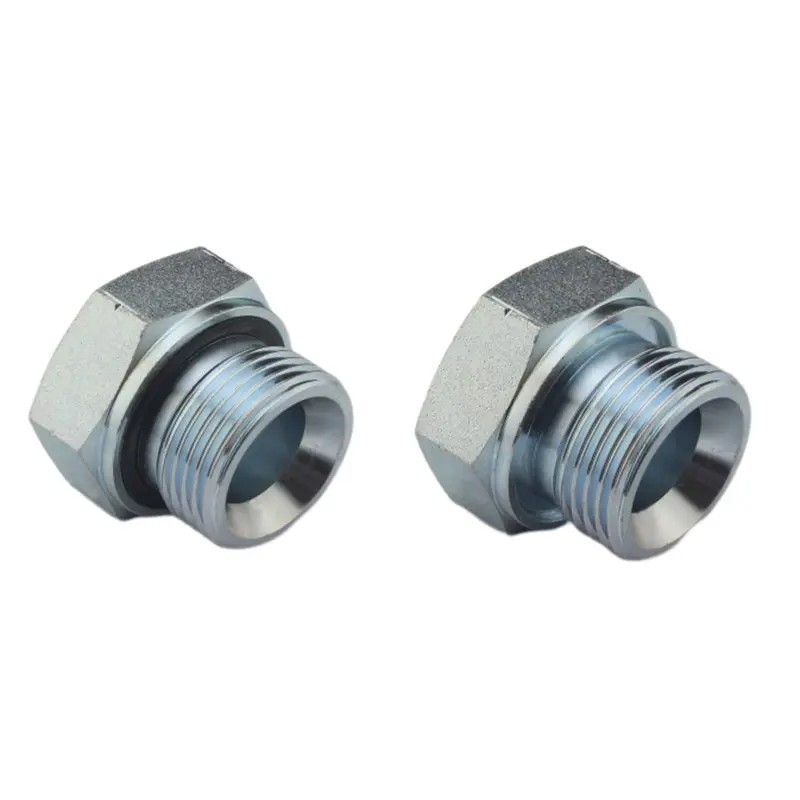

BSP ஆண் கேப்டிவ் சீல் பிளக் ஹைட்ராலிக் குழாய் பொருத்துதல்

BSP ஆண் கேப்டிவ் சீல் பிளக் ஹைட்ராலிக் பைப் பொருத்துதலின் பொருள் முக்கியமாக இரண்டு பகுதிகளைக் கொண்டது: பிளக் பாடி மற்றும் சீலிங் ரிங்.

【1】திருகு தொப்பி உடலின் பொருள்

(1) கார்பன் எஃகு

மிகவும் பொதுவாக பயன்படுத்தப்படும், அதிக வலிமை மற்றும் நியாயமான விலை. துருப்பிடிப்பதைத் தடுக்க மேற்பரப்பு பொதுவாக துத்தநாக முலாம் அல்லது நிக்கல் முலாம் பூசப்படுகிறது.

வேலை சூழல்: பொது ஹைட்ராலிக் அமைப்புகள், கட்டுமான இயந்திரங்கள், தொழில்துறை உபகரணங்கள்.

(2) துருப்பிடிக்காத எஃகு 304 / 316L

அரிப்பை எதிர்க்கும், துருப்பிடிக்காது. 304 ஐ விட 316L உப்பு தெளிப்பு மற்றும் இரசாயனங்களுக்கு அதிக எதிர்ப்புத் திறன் கொண்டது.

பணிச்சூழல்: கடல் சூழல், இரசாயனத் தொழில், உணவு மற்றும் மருந்து, வெளிப்புற ஈரப்பதமான இடங்கள்.

(3) பித்தளை

நீர்-எதிர்ப்பு மற்றும் காற்று-எதிர்ப்பு, ஆனால் எஃகு விட குறைந்த வலிமை.

வேலை சூழல்: நீர் அமைப்புகள், குறைந்த அழுத்த காற்றழுத்தம், குளிரூட்டும் சுற்றுகள்.

【2】சிறை முத்திரை

சீலிங் ரிங் என்பது பிஎஸ்பி ஆண் கேப்டிவ் சீல் பிளக் ஹைட்ராலிக் பைப் ஃபிட்டிங்கின் இறுதி முகத்தில் உள்ள பள்ளத்தில் பொருத்தப்பட்ட ஓ-ரிங் ஆகும். பயன்படுத்தப்படும் பொதுவான பொருட்கள்:

(1) என்.பி.ஆர்

இயக்க வெப்பநிலை: -40°C ~ +120°C

அம்சங்கள்: மிகவும் பல்துறை, கனிம எண்ணெய் மற்றும் ஹைட்ராலிக் எண்ணெய் எதிர்ப்பு, மற்றும் குறைந்த விலை.

(2)FKM

இயக்க வெப்பநிலை: -15°C ~ +200°C

அம்சங்கள்: அதிக வெப்பநிலைக்கு எதிர்ப்பு, இரசாயனங்கள் எதிர்ப்பு, வயதான எதிர்ப்பு, சற்று அதிக விலை.

பொருளை எவ்வாறு தேர்வு செய்வது?

BSP ஆண் கேப்டிவ் சீல் பிளக் ஹைட்ராலிக் குழாய் பொருத்துதலுக்கான பொருளைத் தேர்ந்தெடுக்கும்போது, ​​நான்கு காரணிகளைக் கருத்தில் கொள்ள வேண்டும்: வேலை செய்யும் ஊடகம், வெப்பநிலை, சுற்றுச்சூழல் அரிப்பு மற்றும் அழுத்தம்.

(1) வேலை செய்யும் ஊடகம்

உதாரணமாக, கனிம ஹைட்ராலிக் எண்ணெய் மற்றும் மசகு எண்ணெய். பொருள் கார்பன் ஸ்டீலாக கால்வனேற்றத்துடன் தேர்ந்தெடுக்கப்பட்டது மற்றும் NBR சீல் வளையங்களுடன் இணைக்கப்பட்டுள்ளது.

நீர் அல்லது குறைந்த அழுத்த காற்றாக இருந்தால், பித்தளை அல்லது துருப்பிடிக்காத எஃகு 304 இரண்டும் NBR சீல் வளையங்களுடன் பொருத்தமாக இருக்கும்.

(2) வெப்பநிலை

வேலை வெப்பநிலை -40 ° C முதல் + 120 ° C வரை இருக்கும். NBR சீல் வளையம் உலகளாவியது மற்றும் ஒப்பீட்டளவில் மலிவானது.

வேலை வெப்பநிலை -15 ° C முதல் + 200 ° C வரை இருந்தால், FKM சீல் வளையம் அதிக வெப்பநிலைக்கு மிகவும் எதிர்ப்புத் தெரிவிக்கிறது, ஆனால் அது அதிக செலவு ஆகும்.

வேலை வெப்பநிலை 200°C ஐ விட அதிகமாக இருக்கும்போது, ​​சிறப்பு BSP Male Captive Seal Plug Hydraulic Pipe Fitting Seals (சிலிகான் அல்லது உலோக முத்திரைகள் போன்றவை) பயன்படுத்தப்பட வேண்டும்.

(3) இயக்க சூழல்

உட்புற மற்றும் வறண்ட சூழல்களுக்கு, கால்வனேற்றத்துடன் கூடிய கார்பன் ஸ்டீலைத் தேர்ந்தெடுக்கவும். வெளிப்புற ஈரமான நிலைமைகளுக்கு, கார்பன் எஃகு மேற்பரப்பில் மஞ்சள் துத்தநாகம், கருப்பு துத்தநாகம் அல்லது நிக்கல் பூசப்படலாம்.

அதிக உப்பு தெளிப்பு மற்றும் கடலோர சூழல்களில், துருப்பிடிக்காத எஃகு மிகவும் பொருத்தமான தேர்வாகும்.

(4) அழுத்தம்

நிலையான ஹைட்ராலிக் அமைப்பு (≤ 250 பார்): கார்பன் எஃகு, துருப்பிடிக்காத எஃகு, பித்தளை

உயர் அழுத்தம் (350 - 400 பார்): கார்பன் எஃகு அல்லது துருப்பிடிக்காத எஃகு, ஆனால் பித்தளை பொருத்தமானது அல்ல.

அல்ட்ரா-ஹை பிரஷர் (630 பார்): அதிக வலிமை கொண்ட கார்பன் எஃகு மூலம் செய்யப்பட வேண்டும்
