ஆங்கர் யு போல்ட்

சீனாவின் சப்ளையர் Xiaoguo® anchor U போல்ட் ஆனது DN10 (2mm) முதல் DN600 (24 அங்குலம்) வரை அனைத்தையும் உள்ளடக்கி, அனைத்து முழு அளவிலான தேவைகளையும் பூர்த்தி செய்யும் பரந்த அளவிலான விவரக்குறிப்புகளில் வருகிறது. அது சிறிய நீர் குழாய் மற்றும் மின் வயரிங் அல்லது பெரிய தொழில்துறை குழாய்களாக இருந்தாலும், நீங்கள் செலவு குறைந்த நங்கூரம் U- போல்ட்டை தேர்வு செய்யலாம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தயாரிப்பு வரையறை மற்றும் முக்கிய செயல்பாடு

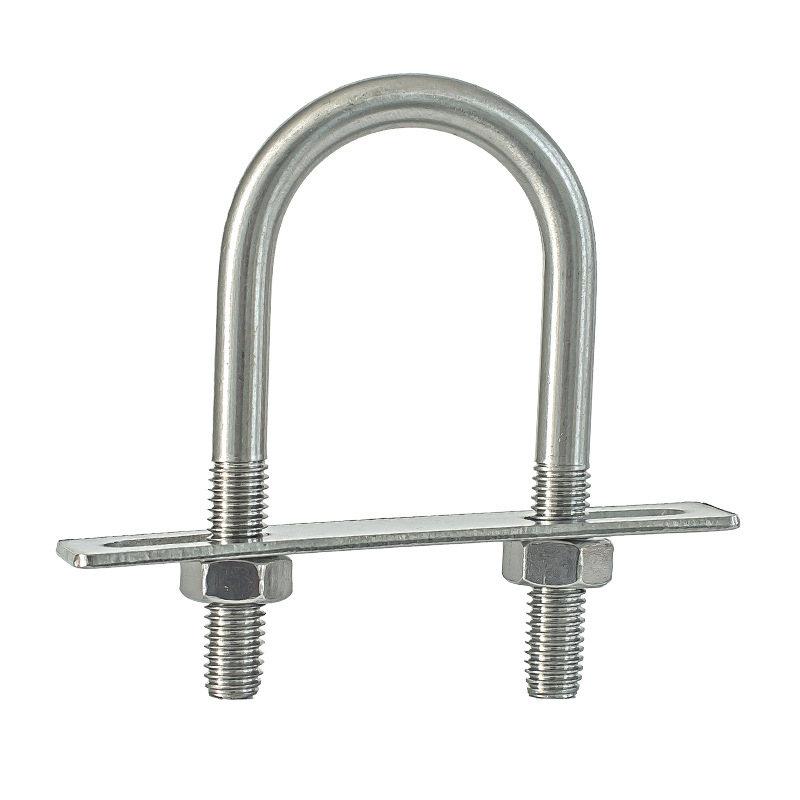

ஆங்கர் யு போல்ட், கிரவுண்ட் ஆங்கர் யு போல்ட் அல்லது முன் நிறுவப்பட்ட யு-போல்ட் என்றும் அறியப்படும், இது "யு" என்ற எழுத்தைப் போன்ற வடிவிலான ஆங்கரிங் ஃபாஸ்டெனர் வகையாகும். இது இரு முனைகளிலும் நீண்ட நூல்களைக் கொண்டுள்ளது மற்றும் பொதுவாக கான்கிரீட் அடித்தளத்தில் முன் நிறுவப்பட்ட அல்லது எஃகு அமைப்பு அடிப்படை வழியாக அனுப்பப்படுகிறது. கான்கிரீட் அல்லது எஃகு அமைப்பு அடித்தளத்தில் உபகரணங்கள், நெடுவரிசைகள், குழாய் ஆதரவுகள் போன்றவற்றை உறுதியாக சரிசெய்ய இது துவைப்பிகள் மற்றும் கொட்டைகளுடன் இணைக்கப்பட்டுள்ளது.

முக்கிய செயல்பாடு

கட்டுமானம், பாலங்கள், மின்சாரம் மற்றும் பெட்ரோ கெமிக்கல்ஸ் போன்ற துறைகளில் உபகரணங்களுக்கும் அடித்தளத்திற்கும் இடையே உறுதியான இணைப்புகளை அடைவதற்குப் பயன்படுத்தப்படும் ஒரு முக்கிய நங்கூரம் கூறு ஆகும். அதன் முக்கிய செயல்பாடு கான்கிரீட் அடித்தளம் அல்லது தரையில் மேல் கட்டமைப்பின் சுமைகளை (பதற்றம், அழுத்தம், வெட்டு விசை, வளைக்கும் தருணம்) பாதுகாப்பாக மாற்றுவதாகும். சாதாரண விரிவாக்க போல்ட் போலல்லாமல், இந்த தயாரிப்பு முன் புதைக்கப்பட்ட முறையில் நிறுவப்பட்டுள்ளது. கான்கிரீட் ஊற்றப்படுவதற்கு முன்பு இது ஃபார்ம்வொர்க்கிற்குள் வைக்கப்பட்டு, கான்கிரீட் செட் செய்யப்பட்ட பிறகு மீளமுடியாத நிரந்தர நங்கூரத்தை உருவாக்குகிறது.

Anchor U Bolt

பொதுவான பொருட்கள்

உங்களுக்கான ஆங்கர் U போல்ட்டிற்கான பொதுவான பொருட்களின் பட்டியல் கீழே உள்ளது, அதை நாங்கள் உங்களுக்காக தொகுத்துள்ளோம், இது நீங்கள் உலாவ வசதியானது.

பொருள் வகை	தரம்	செயல்திறன் நிலை அடையக்கூடியது	முக்கிய அம்சங்கள்	பொருந்தக்கூடிய காட்சிகள்
கார்பன் எஃகு	Q235 / A36	தரம் 4.8	ஒப்பீட்டளவில் சிக்கனமான மற்றும் பல்துறை, செயலாக்க எளிதானது	பொது கட்டுமானம், ஒளி உபகரணங்கள் அடித்தளங்கள், தண்டவாள சரிசெய்தல்
கார்பன் எஃகு	45# / 1045	தரம் 8.8	மிதமான வலிமை, நல்ல விரிவான செயல்திறன்	தொழில்துறை உபகரணங்கள் அடித்தளங்கள், மின் கோபுரங்கள், குழாய் ஆதரவுகள்
அலாய் எஃகு	40 கோடி / 5140	10.9 தரம்	அதிக வலிமை, சோர்வு எதிர்ப்பு	கனரக உபகரணங்கள், டைனமிக் சுமை அடித்தளம், காற்றாலை மின் கோபுரம்
அலாய் எஃகு	35CrMo / 4135	10.9/12.9 தரம்	குறைந்த வெப்பநிலை, எதிர்ப்பு துரு எதிர்ப்பு	பெட்ரோ கெமிக்கல் தொழில், உயர் அழுத்த கப்பல் அடித்தளம், குளிர் பகுதிகள்
துருப்பிடிக்காத எஃகு	304 / A2	A2-70	பொது அரிப்பு எதிர்ப்பு	உணவு தொழிற்சாலைகளுக்கு, நீர் சுத்திகரிப்பு, பொது வெளிப்புற பயன்பாடுகள்
துருப்பிடிக்காத எஃகு	316 / A4	A4-70 / A4-80	கடல் நீர் மற்றும் இரசாயனங்களுக்கு சிறந்த எதிர்ப்பு	கடலோர தளங்கள், கடலோர மின் உற்பத்தி நிலையங்கள், இரசாயன ஆலைகள், நீச்சல் குளம் உபகரணங்கள்
ஹாட் டிப் கால்வனேற்றப்பட்ட கார்பன் எஃகு	Q235 / 45# + HDG	4.8/8.8 தரம்	வெளிப்புற நீண்ட கால துரு தடுப்பு	பாலங்கள், நெடுஞ்சாலை காவலர்கள், தகவல் தொடர்பு கோபுரங்கள், ஒளிமின்னழுத்த ஆதரவுகள்

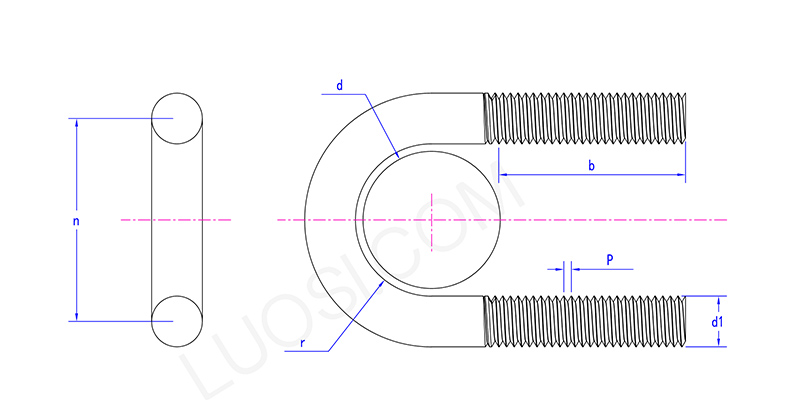

Anchor U Bolt

திங்கள்	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

தயாரிப்பு வகை

நிறுவல் முறை மற்றும் வடிவத்தைப் பொறுத்து, நங்கூரம் U போல்ட் முக்கியமாக பின்வரும் வகைகளாக பிரிக்கப்பட்டுள்ளது:

எளிய உட்பொதிக்கப்பட்ட யு-போல்ட்: கான்கிரீட்டில் நேரடியாக உட்பொதிக்கப்பட்டது, அடிப்படை மேற்பரப்புக்கு மேலே நீண்டு கொண்டிருக்கும் திரிக்கப்பட்ட முனை. எஃகு நெடுவரிசைகள் மற்றும் உபகரண தளங்களை சரிசெய்ய இது பயன்படுத்தப்படுகிறது. இது மிகவும் பொதுவான வடிவம்.

ஹூக் முனைகளுடன் கூடிய யு-போல்ட்: திரிக்கப்பட்ட முனைகள் கூடுதலாக 90° அல்லது 180° வளைந்திருக்கும்.

தட்டையான கீழ் U-bolt: U- வடிவ பகுதியின் அடிப்பகுதி நேராக உள்ளது, வில் வடிவமாக இல்லை. இது ஒரு சதுர குறுக்குவெட்டு கொண்ட கூறுகளை சரிசெய்ய அல்லது எஃகு தகட்டின் கீழ் மேற்பரப்புடன் நெருங்கிய தொடர்பில் இருக்க வேண்டிய நிறுவல்களுக்கு பயன்படுத்தப்படுகிறது.

த்ரூ-போல்ட் வகை U-போல்ட்: இந்த U-வடிவ போல்ட் இரு முனைகளும் வெளிப்படும் வகையில், எஃகு கட்டமைப்பு அடித்தளத்தில் ஒதுக்கப்பட்ட துளைகள் வழியாக செல்கிறது. இது மேல் மற்றும் கீழ் கொட்டைகளுடன் இணைக்கப்படுகிறது, மேலும் இது பொதுவாக பிரிக்கக்கூடிய இணைப்புகள் அல்லது உயரம் சரிசெய்தல் தேவைப்படும் காட்சிகளுக்குப் பயன்படுத்தப்படுகிறது.

சமமற்ற கால் யு-போல்ட்: வெவ்வேறு நீளங்களின் கால்கள். சாய்ந்த அடித்தள பரப்புகளில் அல்லது சமச்சீரற்ற நிர்ணயம் தேவைப்படும் சிறப்பு கட்டமைப்புகளில் நிறுவலுக்குப் பயன்படுத்தப்படுகிறது.
