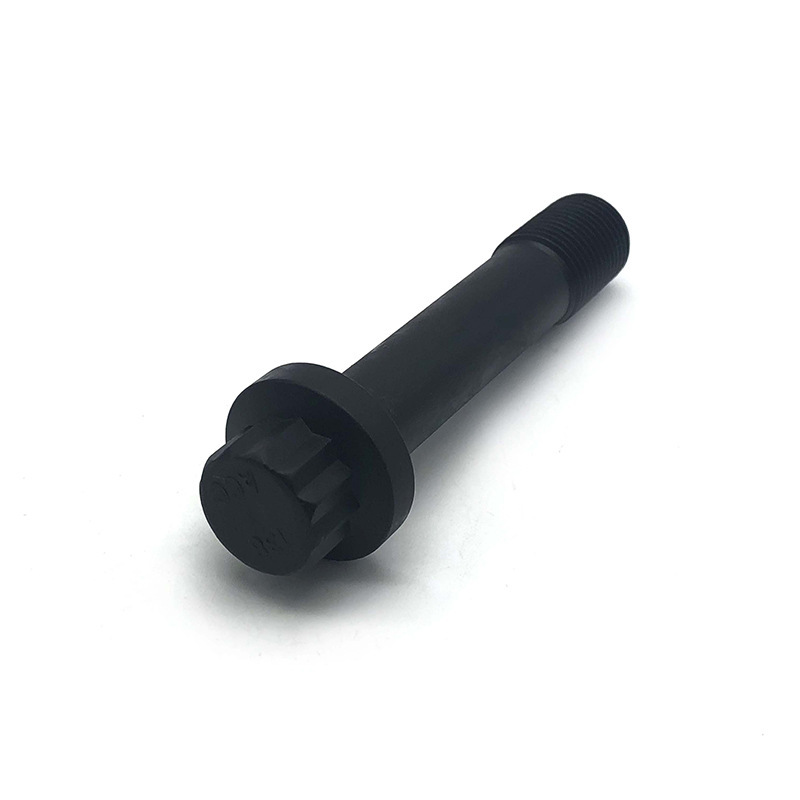

12 புள்ளி Flange திருகு

உடனடியாக Xiaoguo® 12 Point Flange Screw க்கு மொத்தமாக ஆர்டர் செய்யுங்கள். இந்த தயாரிப்பு ஒரு தனித்துவமான 12-புள்ளி தலை வடிவமைப்பைக் கொண்டுள்ளது, மேலும் இது 12.9-கிரேடு அலாய் ஸ்டீலால் ஆனது, இது தணித்தல் மற்றும் வெப்பமடைதல் செயல்முறைகளுக்கு உட்பட்டது, இறுதி இழுவிசை வலிமை 1200 MPa ஐ விட அதிகமாக உள்ளது, இது எஞ்சினின் கனரக-கடமை பாகங்களில் பயன்படுத்த ஏற்றது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

12 பாயிண்ட் ஃபிளேன்ஜ் ஸ்க்ரூ என்பது உயர் செயல்திறன் கொண்ட ஃபாஸ்டென்னர் ஆகும், இது பன்னிரண்டு மூலைகளைக் கொண்ட தலை மற்றும் கீழே விரிவடைந்த விளிம்பு ஆதரவு மேற்பரப்பைக் கொண்டுள்ளது. அதன் தலை வடிவம் இரட்டை அறுகோண வடிவமைப்பை ஏற்றுக்கொள்கிறது, பன்னிரெண்டு-புள்ளி இயக்கி மற்றும் ஒருங்கிணைந்த விளிம்பு அமைப்பு ஆகியவற்றை இணைத்து, குறிப்பாக அதிக முறுக்கு மற்றும் அதிர்வு தளர்த்தலுக்கு எதிர்ப்பிற்காக வடிவமைக்கப்பட்டுள்ளது.

இந்த 12 பாயின்ட் ஃபிளேன்ஜ் ஸ்க்ரூ பொதுவாக ஆட்டோமோட்டிவ் டிரான்ஸ்மிஷன் சிஸ்டம்ஸ், என்ஜின் பிளாக்ஸ், விமான என்ஜின்கள் மற்றும் அதிக வலிமை கொண்ட தொழில்துறை சாதனங்களில் பயன்படுத்தப்படுகிறது. பாரம்பரிய அறுகோண தலை போல்ட்கள் மற்றும் உள் அறுகோண உருளை தலை திருகுகளை மாற்றுவதற்கு இது ஒரு சிறந்த தீர்வாகும். பன்னிரெண்டு பக்க டிரைவ் மேற்பரப்பு வடிவமைப்பு, ரிங் ஸ்பேனர் அல்லது பன்னிரெண்டு பக்க சாக்கெட்டுகளைப் பயன்படுத்த அனுமதிக்கிறது, நிலையான அறுகோண தலைகளுடன் ஒப்பிடும்போது குறுகிய இடைவெளிகளில் 30° இடமாற்ற செயல்பாட்டை செயல்படுத்துகிறது, இதன் விளைவாக அதிக நிறுவல் திறன் கிடைக்கும்.

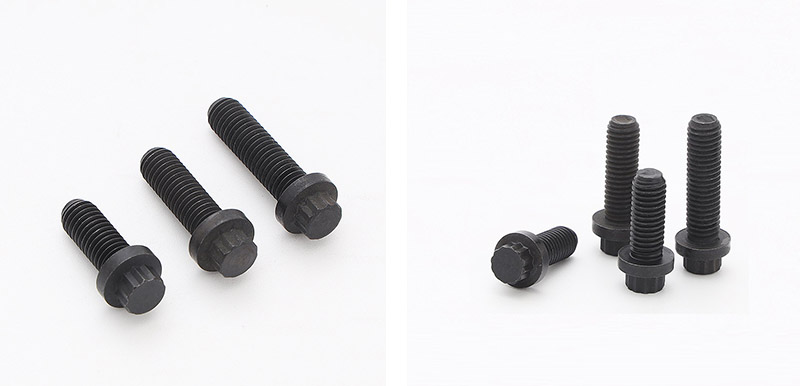

12 Point Flange Screw

முக்கிய நன்மை

12 பாயிண்ட் ஃபிளேன்ஜ் ஸ்க்ரூவின் முக்கிய நன்மைகள் முக்கியமாக பின்வரும் அம்சங்களில் பிரதிபலிக்கின்றன:

(1) பன்னிரண்டு-புள்ளி தலை வகை

மேலும் தொடர்பு மேற்பரப்புகள்: பன்னிரெண்டு-புள்ளி தலை வகையானது அறுகோணத் தலையை விட இரு மடங்கு தொடர்பு பரப்புகளைக் கொண்டுள்ளது, இது தலையை சேதப்படுத்தாமல் அதிக இறுக்கமான முறுக்குவிசையைத் தாங்க உதவுகிறது.

ஸ்லைடிங் ஆங்கிள் ரிஸ்க் குறைவாக உள்ளது: விசைப் பகிர்வு மிகவும் சீரானது, அதிக முன் ஏற்றம் தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.

(2) ஒருங்கிணைந்த ஃபிளேன்ஜ்

தன்னிறைவான விளிம்பு மேற்பரப்பு: கூடுதல் கேஸ்கட்கள் தேவையில்லை. ஃபிளேன்ஜின் அடிப்பகுதியில் உள்ள செறிவூட்டப்பட்ட அல்லது புடைப்பு அமைப்பு பணிப்பகுதியின் மேற்பரப்புடன் ஒத்துழைத்து, வலுவான உராய்வு சக்தியை உருவாக்குகிறது.

அதிக அதிர்வு எதிர்ப்பு: இது அதிர்வுறும் சூழலில் கூட முன் ஏற்றத்தை பராமரிக்க முடியும், இது மாறும் சுமை பகுதிகளுக்கு ஏற்றது.

(3) எளிதான நிறுவல், இடத்தை சேமிக்கிறது

30° சுழற்சி: பன்னிரெண்டு-புள்ளி தலையை 30° ஆல் சுழற்றுவதன் மூலம் குறடுக்குள் செருகலாம். அறுகோணத் தலையின் 60° சுழற்சியுடன் ஒப்பிடும்போது இது பாதி இடத்தைச் சேமிக்கிறது. வரையறுக்கப்பட்ட இடத்திற்கு ஏற்றது.

(4) பெரிய தாங்கி பகுதி

விரிவாக்கப்பட்ட விளிம்பு மேற்பரப்பு தொடர்பு பகுதியை அதிகரிக்கிறது: அழுத்தத்தை திறம்பட சிதறடிக்கிறது மற்றும் அலுமினியம் மற்றும் வார்ப்பிரும்பு போன்ற மென்மையான பொருட்களை சிதைப்பதைத் தடுக்கிறது.

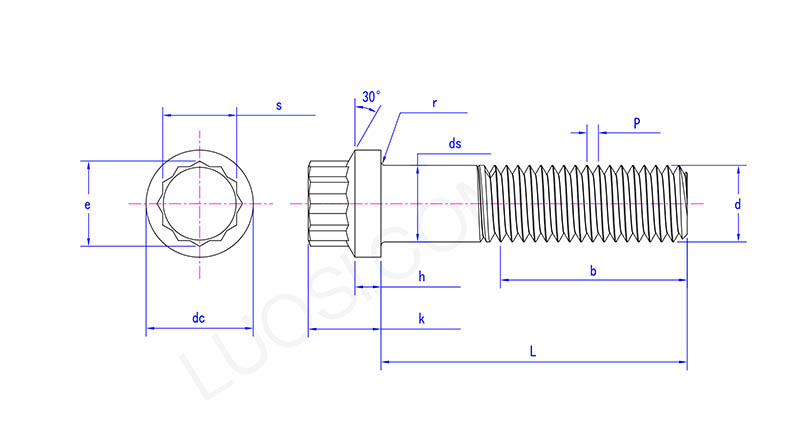

12 Point Flange Screw

திங்கள்	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc அதிகபட்சம்	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
டிசி நிமிடம்	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds அதிகபட்சம்	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds நிமிடம்	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
இ நிமிடம்	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h அதிகபட்சம்	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
ம நிமிடம்	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k அதிகபட்சம்	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
கே நிமிடம்	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r அதிகபட்சம்	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
ஆர் நிமிடம்	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
அதிகபட்சம்	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
நிமிடம்	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) மாற்று ஹெக்ஸ் சாக்கெட் திருகுகள்

தலையின் வெளிப்புற விட்டம் இணக்கத்தன்மை: 12 பாயின்ட் ஃபிளேன்ஜ் ஸ்க்ரூ நிலையான அறுகோண உருளைத் தலை திருகு போன்ற அதே துளை அளவைக் கொண்டுள்ளது, எனவே இது துளை நிலையை மாற்றாமல் நேரடியாக மாற்றலாம், மேலும் இது அதிக நீடித்தது.

(6) உயர் வலிமை தரங்களின் முழுமையான வரம்பு

8.8 கிரேடு, 10.9 கிரேடு, 12.9 கிரேடு மற்றும் துருப்பிடிக்காத எஃகு A2-70/A4-80 ஆகியவற்றை உள்ளடக்கியது, பொது இயந்திரங்கள் முதல் அதிக கனமான சுமைகள் வரையிலான அனைத்து காட்சிகளின் தேவைகளையும் பூர்த்தி செய்கிறது.

(7) வளமான அரிப்பை எதிர்க்கும் தீர்வுகள்

உட்புற, வெளிப்புற, கடல் மற்றும் இரசாயன சூழல்களுக்கு ஏற்ற எலக்ட்ரோ-கால்வனைசிங், ஹாட்-டிப் கால்வனைசிங், டாக்ரோமெட் கோட்டிங், ஜிங்க்-நிக்கல் அலாய் மற்றும் பிளாக்கனிங் போன்ற பல்வேறு மேற்பரப்பு சிகிச்சைகளை வழங்குகின்றன.

(8) பரந்த அளவிலான பயன்பாட்டு புலங்கள்

ஆட்டோமொபைல்கள் (இயந்திரங்கள், பரிமாற்றங்கள், சேஸ்கள்), விண்வெளி (இயந்திர சட்டங்கள், தரையிறங்கும் கியர்கள்), காற்றாலை சக்தி, சுரங்கம், பெட்ரோ கெமிக்கல்கள், கப்பல்கள், பொது இயந்திரங்கள் போன்றவை.
