12 Spline Flange திருகு

Xiaoguo® இன் 12 ஸ்ப்லைன் ஃபிளேன்ஜ் ஸ்க்ரூ 12-பாயின்ட் ஹெட் டிசைனைக் கொண்டுள்ளது, இது ரிங் ஸ்பேனருடன் சரியாகப் பொருந்துகிறது. ஒரு வரையறுக்கப்பட்ட இடத்தில் கூட, அதை இன்னும் இயக்க முடியும். அறுகோண தலையுடன் ஒப்பிடும்போது, இயக்க இடம் 50% குறைக்கப்படுகிறது. விரைவான நிறுவலை அனுபவிக்க, மாதிரி விலையைப் பற்றி விசாரிக்கவும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பொருட்கள் அறிமுகம்

12 ஸ்ப்லைன் ஃபிளேன்ஜ் திருகுக்கான பொருள் தேர்வு மிகவும் மாறுபட்டது, முக்கியமாக கார்பன் எஃகு, அலாய் ஸ்டீல், துருப்பிடிக்காத எஃகு மற்றும் சிறப்பு உலோகக் கலவைகள் என நான்கு வகைகளாகப் பிரிக்கப்படுகின்றன. பொருளின் தேர்வு வலிமை, அரிப்பு எதிர்ப்பு, வேலை வெப்பநிலை மற்றும் செலவுக்கான உங்கள் குறிப்பிட்ட தேவைகளைப் பொறுத்தது.

(1) கார்பன் ஸ்டீல்

கார்பன் எஃகு மிகவும் பரவலாகப் பயன்படுத்தப்படும் மற்றும் செலவு குறைந்த விருப்பமாகும். பல்வேறு வெப்ப சிகிச்சை செயல்முறைகள் மூலம் (தணித்தல் + தணித்தல்), பல்வேறு சுமை தேவைகளை பூர்த்தி செய்ய 4.8 முதல் 12.9 வரை வெவ்வேறு வலிமை தரங்களை அடைய முடியும். இது பொது தொழில், வாகன கட்டமைப்புகள், கட்டுமானம் மற்றும் பொது இயந்திரங்களுக்கு ஏற்றது.

(2) அலாய் ஸ்டீல்

கார்பன் ஸ்டீலுடன் குரோமியம், மாலிப்டினம் மற்றும் நிக்கல் போன்ற தனிமங்களைச் சேர்ப்பதன் மூலம், துல்லியமான வெப்ப சிகிச்சைக்கு உட்படுத்துவதன் மூலம், எஃகின் இயந்திர பண்புகளை கணிசமாக மேம்படுத்த முடியும். வலிமை மிகவும் அதிகமாக உள்ளது, மேலும் இது சிறந்த சோர்வு எதிர்ப்பு மற்றும் தாக்க எதிர்ப்பு பண்புகளைக் கொண்டுள்ளது. அலாய் ஸ்டீலின் 12 ஸ்ப்லைன் ஃபிளேன்ஜ் ஸ்க்ரூ வாகன சஸ்பென்ஷன் சிஸ்டம், இன்ஜின் இன்டீரியர், காற்றாலை டவர் போல்ட் மற்றும் கனரக கட்டுமான இயந்திரங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

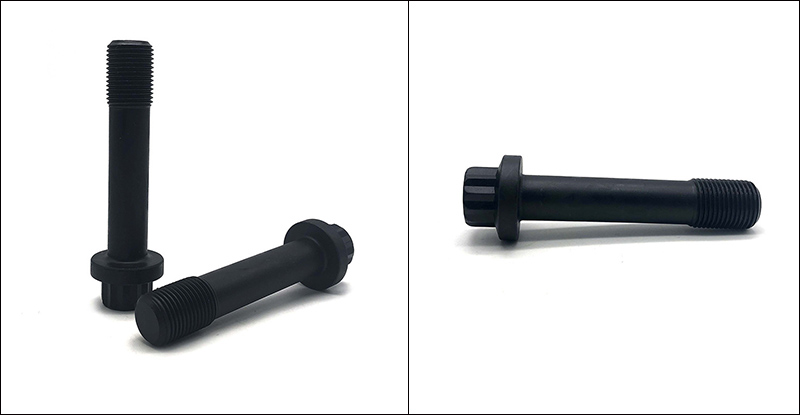

12 Spline Flange Screw

(3) துருப்பிடிக்காத எஃகு

துருப்பிடிக்காத எஃகின் முக்கிய நன்மை அதன் உள்ளார்ந்த அரிப்பு எதிர்ப்பில் உள்ளது. அவற்றில், 304 (A2) மிகவும் பொதுவான வகை மற்றும் உணவு பதப்படுத்துதல் மற்றும் பொது வெளிப்புற சூழல்களுக்கு ஏற்றது; 316 (A4) மாலிப்டினத்தைச் சேர்ப்பதன் மூலம் சிறப்பாக வடிவமைக்கப்பட்டுள்ளது, 12 ஸ்ப்லைன் ஃபிளேன்ஜ் திருகு அதிக உப்பு தெளிப்பு சூழல்கள் மற்றும் கடல், கடலோரப் பகுதிகள் அல்லது இரசாயன ஆலைகள் போன்ற அதிக அரிக்கும் சூழல்களுக்கு மிகவும் பொருத்தமானது.

(4) சிறப்பு அலாய்

சிறப்பு அலாய் பொருட்களில் Chrome-Moly, Ti, உயர்-வெப்பநிலை எதிர்ப்பு உலோகக் கலவைகள், அலுமினிய உலோகக் கலவைகள், பித்தளை போன்றவை அடங்கும். அதிக வெப்பநிலை எதிர்ப்பு, இலகுரக, கடத்துத்திறன் மற்றும் காந்தமின்மை போன்ற வாடிக்கையாளர்களின் குறிப்பிட்ட செயல்திறன் தேவைகளைப் பூர்த்தி செய்யும் வகையில் அவை வடிவமைக்கப்பட்டுள்ளன. முக்கியமாக விண்வெளி, பந்தயம், மருத்துவம், பெட்ரோ கெமிக்கல்ஸ் மற்றும் எலக்ட்ரிக்கல் போன்ற சிறப்பு தொழில்துறை துறைகளுக்கு.

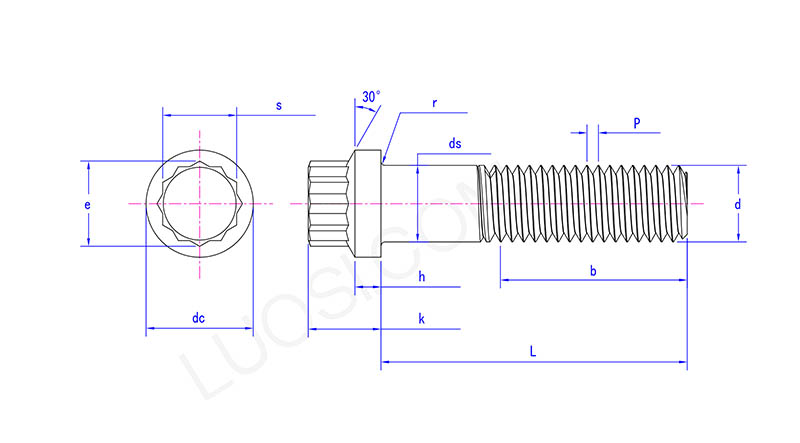

12 Spline Flange Screw

திங்கள்	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc அதிகபட்சம்	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
டிசி நிமிடம்	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds அதிகபட்சம்	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds நிமிடம்	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
இ நிமிடம்	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h அதிகபட்சம்	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
ம நிமிடம்	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k அதிகபட்சம்	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
கே நிமிடம்	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r அதிகபட்சம்	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
ஆர் நிமிடம்	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
அதிகபட்சம்	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
நிமிடம்	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

செயல்திறன் தரம் மற்றும் இழுவிசை வலிமை

செயல்திறன் தரம் என்பது 12 ஸ்ப்லைன் ஃபிளேன்ஜ் ஸ்க்ரூவின் வலிமையை நிர்ணயிக்கும் முக்கிய குறிகாட்டியாகும். பொதுவான செயல்திறன் தரங்கள் மற்றும் அவற்றுடன் தொடர்புடைய இழுவிசை வலிமைகள் பின்வருமாறு:

(1）8.8 கிரேடு: குறைந்தபட்ச இழுவிசை வலிமை தோராயமாக 800 MPa (சுமார் 116,000 psi) ஆகும், இது நடுத்தர-உயர் வலிமை வரம்பிற்குள் வரும் மற்றும் மிகவும் பரவலாகப் பயன்படுத்தப்படுகிறது.

（2）10.9 கிரேடு: குறைந்தபட்ச இழுவிசை வலிமை தோராயமாக 1,000 MPa (சுமார் 145,000 psi), அதிக வலிமை இணைப்புகள் தேவைப்படும் காட்சிகளுக்கு ஏற்றது.

(3）12.9 கிரேடு: குறைந்தபட்ச இழுவிசை வலிமை தோராயமாக 1,220 MPa (சுமார் 177,000 psi) ஆகும், இது அலாய் ஸ்டீல்களில் அதிக வலிமை நிலைகளில் ஒன்றாகும்.

(4) மாண்டரின் தரம் 5: இழுவிசை வலிமை தோராயமாக 120,000 psi ஆகும், இது மெட்ரிக் 8.8 தரத்திற்குச் சமம்.

(5)அமெரிக்கன் ஸ்டாண்டர்ட் கிரேடு 8: இழுவிசை வலிமை தோராயமாக 150,000 psi ஆகும், இது மெட்ரிக் 10.9 தரத்திற்கு சமம்.
