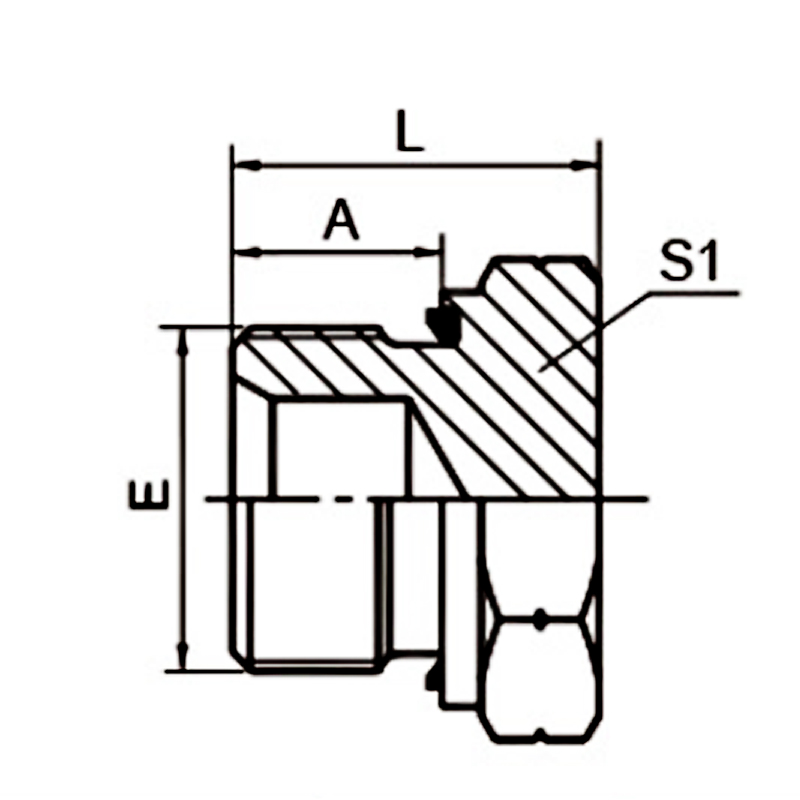

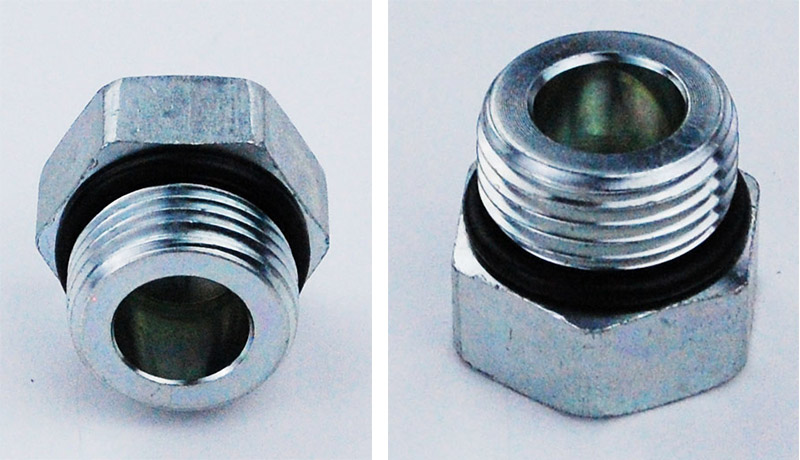

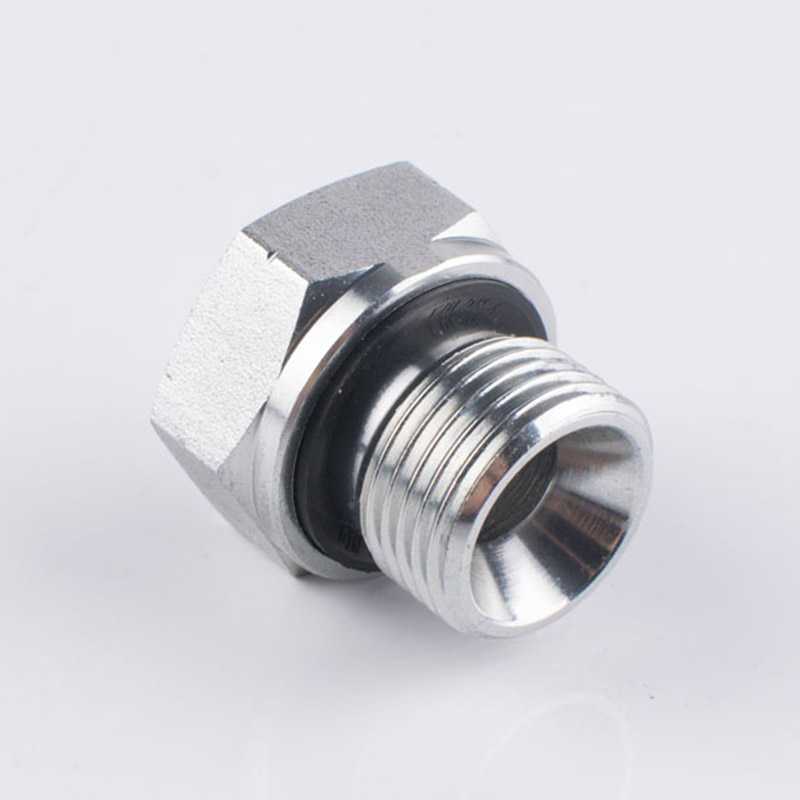

1/4 BSP ஆண் ஹெக்ஸ் ஹெட் கேப்டிவ் சீல்

1/4 பிஎஸ்பி ஆண் ஹெக்ஸ் ஹெட் கேப்டிவ் சீல் என்பது ஹைட்ராலிக் அமைப்பில் உள்ள எண்ணெய் அல்லது ஆய்வு துறைமுகங்களைத் தடுக்கப் பயன்படும் ஒரு சிறிய பகுதியாகும். விவரக்குறிப்பு 1/4 அங்குல BSP வெளிப்புற நூல் (அதாவது, G1/4"), மற்றும் தலை ஒரு வெளிப்புற அறுகோணம் ஆகும். இதை ஒரு சாதாரண குறடு பயன்படுத்தி இறுக்கலாம். இதன் சிறப்பு என்னவென்றால், இது ஒரு சுய-பூட்டுதல் சீல் வளையத்துடன் வருகிறது - இந்த சீல் வளையம் பிளக்கின் இறுதி முகத்தில் பொருத்தப்பட்டுள்ளது, மேலும் அது சரிந்து போகாது.

தொழில்நுட்ப விவரக்குறிப்புகள்

1/4 BSP ஆண் ஹெக்ஸ் ஹெட் கேப்டிவ் சீல் தொடர்பான பின்வரும் அளவுருக்கள் குறிப்புக்காக மட்டுமே. குறிப்பிட்ட தரவு விவரக்குறிப்புகளைப் பொறுத்து மாறுபடலாம்.

திட்டம்	மதிப்பு
நூல் விவரக்குறிப்பு	G1/4" (BSPP)
அறுகோண விளிம்பு அகலம்	பொதுவாக 19 மி.மீ
நூல் நீளம்	தோராயமாக 12-15 மி.மீ
அதிகபட்ச வேலை அழுத்தம்	350-400 பார் வரை
இயக்க வெப்பநிலை (NBR)	-40°C முதல் +120°C வரை
இயக்க வெப்பநிலை (FKM)	-15°C முதல் +200°C வரை
பொருள்	கார்பன் எஃகு (கால்வனேற்றப்பட்ட / நிக்கல்-பூசப்பட்ட), துருப்பிடிக்காத எஃகு 304/316L, பித்தளை

முக்கிய அம்சங்கள்

(1) தலையின் அறுகோண வடிவம்

சாதாரண ஓபன்-எண்ட் குறடு அல்லது சாக்கெட் குறடு பயன்படுத்தி இதை இறுக்கலாம். அறுவை சிகிச்சை எளிது.

வெளிப்புற அறுகோண வடிவம் உள் அறுகோண வடிவத்தை விட அதிக இறுக்கமான சக்தியைத் தாங்கும், மேலும் இது தலையை நழுவ அல்லது சேதப்படுத்தும் வாய்ப்பு குறைவு.

(2) உள்ளமைக்கப்பட்ட பிடிப்பு எதிர்ப்பு சீல் வளையம்

1/4 பிஎஸ்பி ஆண் ஹெக்ஸ் ஹெட் கேப்டிவ் சீலின் இறுதி முகத்தில் உள்ள பள்ளத்தில் சீலிங் வளையம் சரி செய்யப்பட்டுள்ளது, மேலும் அது உதிர்ந்து போகாது அல்லது மாறாது.

நிறுவலின் போது தனித்தனி கேஸ்கட்கள் தேவையில்லை, மூலப்பொருள் நாடாவை மடிக்கவோ அல்லது முத்திரை குத்த பயன்படும் மெழுகு போன்ற ஒரு வகை பொருளைப் பயன்படுத்தவோ தேவையில்லை.

(3) இறுதி முக முத்திரை, நம்பகமான மற்றும் கசிவு-ஆதார செயல்திறனை உறுதி செய்கிறது

இறுக்கப்பட்ட பிறகு, 1/4 பிஎஸ்பி ஆண் ஹெக்ஸ் ஹெட் கேப்டிவ் சீலின் இறுதி முகத்திற்கும் ஆயில் அவுட்லெட் விமானத்திற்கும் இடையே சீல் வளையம் இறுக்கமாக அழுத்தப்பட்டு, ஒரு முத்திரையை உருவாக்குகிறது.

நூலின் துல்லியத்தால் பாதிக்கப்படவில்லை.

(4) பரந்த அளவிலான பொருள் விருப்பங்கள்

கார்பன் எஃகு கால்வனேற்றம்: செலவு குறைந்த.

துருப்பிடிக்காத எஃகு 304/316L: அரிப்பை எதிர்க்கும், கடல், இரசாயன மற்றும் உணவு சூழல்களுக்கு ஏற்றது.

வெண்கலம்: நீர், எரிவாயு அல்லது குறைந்த அழுத்த எண்ணெய் சுற்றுகளுக்கு ஏற்றது.

சர்வதேச தரங்களுக்கு இணங்குதல்

அளவு சர்வதேச தரத்திற்கு இணங்குகிறது மற்றும் பல்வேறு இயந்திர உபகரணங்களுடன் இணைந்து பயன்படுத்தப்படலாம்.

(5) நிறுவ மற்றும் பராமரிக்க எளிதானது

முதலில், நூல்கள் சரியாக சீரமைக்கப்பட்டுள்ளதா என்பதை உறுதிப்படுத்த கையால் திருகவும். பின்னர், அதை இறுக்க ஒரு குறடு பயன்படுத்தவும்.

பிரித்தெடுத்தல் மற்றும் சட்டசபைக்குப் பிறகு, சீல் வளையம் சேதமடையாத வரை, அதை மீண்டும் பயன்படுத்தலாம்.

(6) அடையாளம் தெளிவாக உள்ளது.

அறுகோணத் தலையின் மேற்புறம் பொதுவாக "G1/4″ அல்லது "1/4" என்று முத்திரையிடப்பட்டிருக்கும், இது ஆன்-சைட் அடையாளம் காண வசதியாக இருக்கும்.
