வகை T3 ப்ராஜெக்ஷன் வெல்ட் ஸ்டுட்ஸ்

வகை T3 ப்ரொஜெக்ஷன் வெல்ட் ஸ்டுட்கள் குறிப்பாக ஸ்பாட் வெல்டிங்கிற்காக வடிவமைக்கப்பட்டுள்ளன. அவற்றின் சிறிய புரோட்ரஷன்கள் உருகி உலோக மேற்பரப்புடன் பிணைக்கப்படுகின்றன. அவை வாகன கூறுகள், மின் சட்டங்கள் அல்லது உலோக பேனல்களுக்கு ஏற்றவை. Xiaoguo® தொழிற்சாலையில் போதுமான அளவு இருப்பு உள்ளது.

மாதிரி:IFI 148-2-2002

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

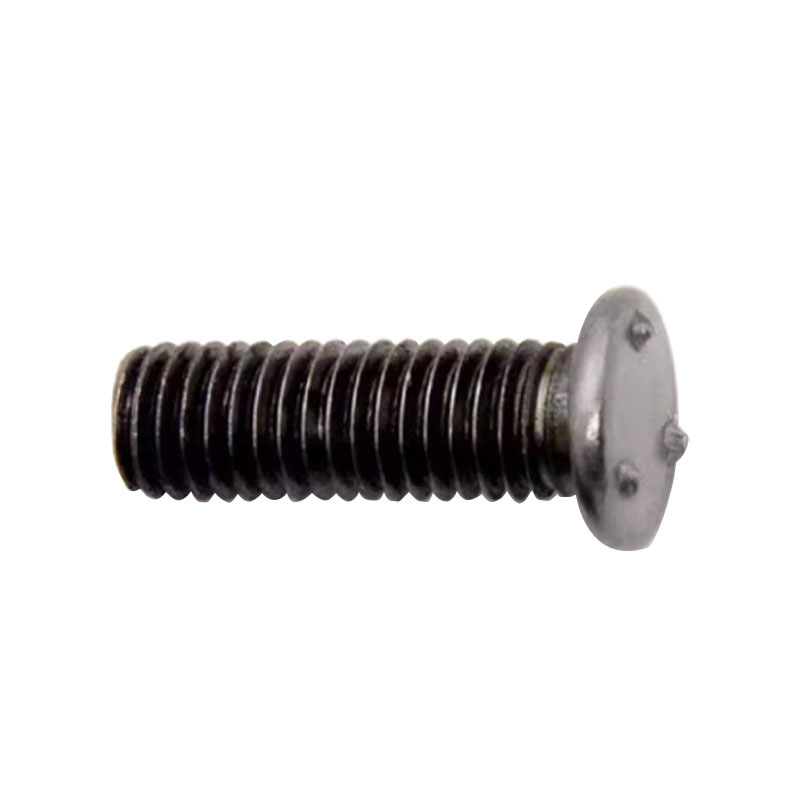

வகை T3 ப்ரொஜெக்ஷன் வெல்ட் ஸ்டுட்கள் என்பது வெல்டிங் மற்றும் ஃபிக்ஸேஷனுக்குப் பயன்படுத்தப்படும் இணைக்கும் ஒரு வகை. இது அதன் நீளம் முழுவதும் நூல்கள் கொண்ட ஒரு உலோக கம்பி, மற்றும் தலையில் பல சிறிய புரோட்ரூஷன்கள் உள்ளன, அவை வெல்டிங் செயல்பாட்டின் போது முக்கியமானவை. பல்வேறு நீளங்களும் உள்ளன.

பயன்பாட்டு அம்சங்கள்

துருப்பிடித்த டிரக் பாடி பேனல்களை சரிசெய்ய T3 ப்ரொஜெக்ஷன் வெல்ட் ஸ்டுட்கள் பயன்படுத்தப்படுகின்றன. அவர்கள் பராமரிப்பு செயல்முறையை எளிதாக்கலாம். மெல்லிய அடிப்படை தட்டில் அதை இணைக்கவும். முனை துரு மூலம் எரிக்க முடியும், ஒரு பாதுகாப்பான வெல்ட் அடைய முடியும். புதிய நிலையான வழிகாட்டி ரெயிலை போல்ட்களைப் பயன்படுத்தி ஸ்டட்க்கு நேரடியாக சரிசெய்ய முடியும். ஃபெண்டரில் துளைகளை துளைக்கவோ அல்லது கொட்டைகளை நிறுவவோ தேவையில்லை.

அலுமினிய கடல் வழிகாட்டி தண்டவாளங்களின் உற்பத்தியில் T3 ப்ரொஜெக்ஷன் வெல்ட் ஸ்டுட்கள் பயன்படுத்தப்படுகின்றன. அவை கடல் கலவைகளுக்கு ஏற்றது மற்றும் அரிப்பு எதிர்ப்பு வழிகாட்டி ரயில் ஆதரவாகப் பயன்படுத்தப்படலாம். குறைந்த வெப்பநிலை அமைப்பைப் பயன்படுத்துவதன் மூலம், வெல்டிங் வார்ப்பிங் இல்லாமல் ஹல் பக்கத்தின் வழியாக மேற்கொள்ளப்படலாம். துருப்பிடிக்காத எஃகு வழிகாட்டி ரெயிலை மேலே உள்ள டெக்கில் உள்ள ஸ்க்ரூ ஸ்டட் மீது திருகவும். திரிக்கப்பட்ட மூட்டுகளை விட உப்பு தெளிப்புக்கு இது அதிக எதிர்ப்புத் திறன் கொண்டது. துளையிடுதல் கசிவை ஏற்படுத்தாது.

உலோக படிக்கட்டுகளை வலுப்படுத்த T3 வகை புரொஜெக்ஷன் வெல்ட் ஸ்டுட்கள் பயன்படுத்தப்படுகின்றன. அவர்கள் பிடியில் கீற்றுகள் சேர்க்க பயன்படுத்த முடியும். ஒவ்வொரு 6 அங்குலத்திற்கும் கால் தொப்பி மூலம் வெல்ட் செய்யவும். போல்ட்களைப் பயன்படுத்தி ஸ்லிப் எதிர்ப்பு ரப்பரை நேரடியாக ஸ்டட் உடன் இணைக்கவும். ஸ்பாட் வெல்டிங் பழைய படிக்கட்டுகளில் ஆக்சைடு அடுக்கில் ஊடுருவ முடியும். மணல் அள்ள வேண்டிய அவசியமின்றி இது OSHA எதிர்ப்பு சீட்டு சோதனையில் தேர்ச்சி பெற முடியும்.

Type T3 projection weld stud parameter

திங்கள்	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk அதிகபட்சம்	0.228	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk நிமிடம்	0.208	0.24	0.303	0.365	0.485	0.605	0.725	0.975
k அதிகபட்சம்	0.034	0.046	0.052	0.068	0.083	0.099	0.114	0.146
கே நிமிடம்	0.026	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d0 அதிகபட்சம்	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 நிமிடம்	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h அதிகபட்சம்	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
ம நிமிடம்	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.128	0.156	0.203	0.25	0.312	0.39	0.485	0.66
r அதிகபட்சம்	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

தயாரிப்பு அம்சம்

வகை T3 ப்ரொஜெக்ஷன் வெல்ட் ஸ்டுட்களின் மிகவும் தனித்துவமான அம்சம் தலையில் நீட்டிய வடிவமைப்பு ஆகும். புரோட்ரஷன்கள் சீரான அளவு மற்றும் வெல்டிங் போது பணிப்பகுதியின் மேற்பரப்பை துல்லியமாக தொடர்பு கொள்ளலாம். மின்னோட்டம் கடந்து செல்லும் போது, வெப்பம் ப்ரோட்ரூஷன்களில் குவிக்கப்படுகிறது, அவை உருகி, பணிப்பகுதியுடன் இணைகின்றன. வெல்டிங்கிற்குப் பிறகு, திரிக்கப்பட்ட நெடுவரிசை மற்றும் பணிப்பகுதி ஆகியவை கிட்டத்தட்ட இடைவெளி இல்லாமல் நெருக்கமாக இணைக்கப்பட்டுள்ளன.
