நீண்ட மற்றும் குறுகிய தாவலுடன் டேப் வாஷர்கள்

Xiaoguo® தொழிற்சாலையால் தயாரிக்கப்பட்ட நீளமான மற்றும் குறுகிய தாவலைக் கொண்ட டேப் வாஷர்கள் உராய்வு மூலம் அல்லாமல் இயந்திரத்தனமாக பூட்டப்பட்டுள்ளன. இயந்திர பூட்டுதல் அடிப்படையில் சுழற்சியைத் தடுக்கிறது மற்றும் பூட்டுதல் விளைவு மிகவும் வெளிப்படையானது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

டிஐஎன் 463 மெக்கானிக்கல் லாக்கிங் ரிங் உடன் இணங்கும் நீளமான மற்றும் குட்டையான தாவலுடன் கூடிய டேப் வாஷர்கள் ஒரு ஒற்றை துண்டு, முற்றிலும் மெக்கானிக்கல் லாக்கிங் ஆண்டி-லூசனிங் ரிங் ஆகும். இது ஒரு ஒற்றை டை-காஸ்டிங் செயல்முறை மூலம் உருவாகிறது, ஒரு நீண்ட காது துண்டு மற்றும் ஒரு குறுகிய காது துண்டு ஆகியவற்றைக் கொண்டுள்ளது, இரண்டு காது துண்டுகள் தோராயமாக 90 டிகிரி கோணத்தை உருவாக்குகின்றன. இது அறுகோண போல்ட் / நட்டுகளுக்குப் பயன்படுத்தப்படுகிறது, ஒரு நீண்ட மற்றும் ஒரு குறுகிய காது துண்டை வளைப்பதன் மூலம் எதிர்ப்பு தளர்ச்சியை அடைகிறது, மேலும் அதிக அதிர்வு, டைனமிக் சுமை மற்றும் வெப்ப விரிவாக்கம் மற்றும் சுருக்க நிலைகளுக்கு ஏற்றது. இந்த அமைப்பு நட்டு அல்லது போல்ட்டின் ஒப்பீட்டு சுழற்சியை முற்றிலும் தடுக்கலாம், நம்பகமான இயந்திர பூட்டுதலை அடைகிறது.

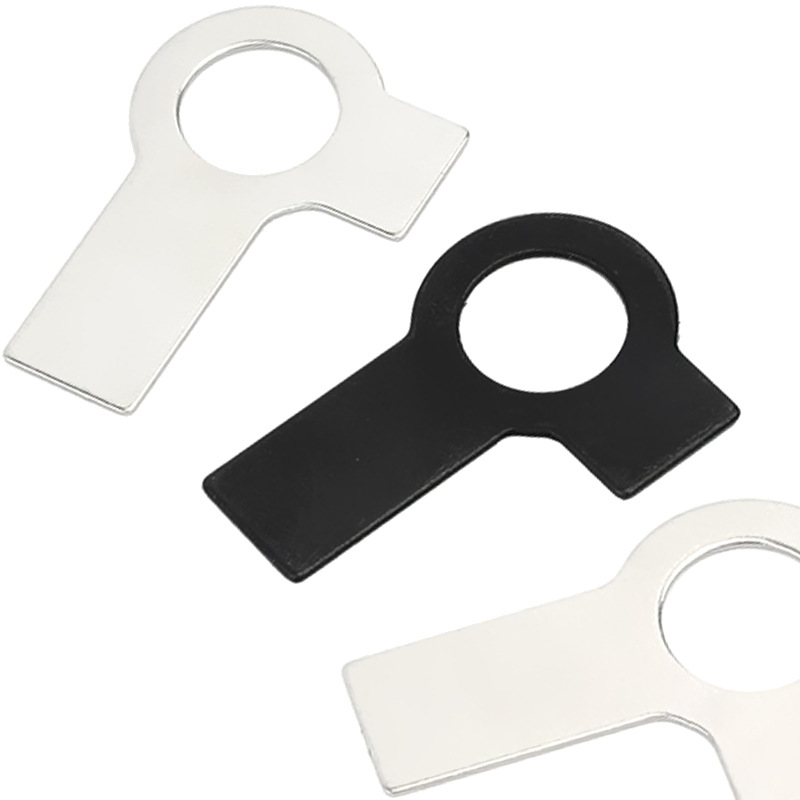

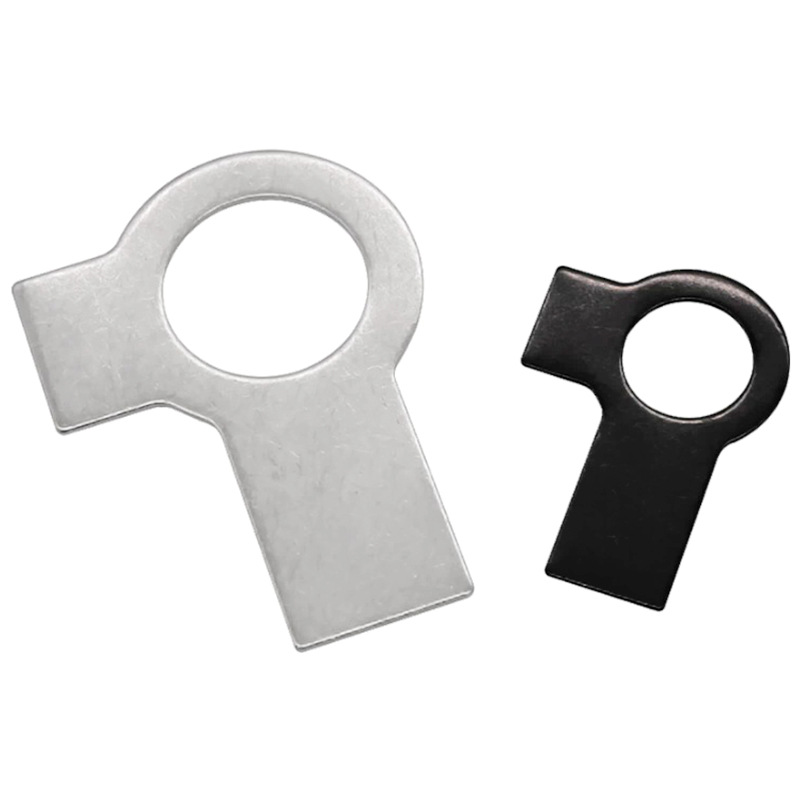

< style="text-align:center;"> Tab Washers With Long And Short Tab

கட்டமைப்பு அம்சங்கள்

நீளமான மற்றும் குறுகிய தாவலைக் கொண்ட டேப் வாஷர்களின் கட்டமைப்பு அம்சங்கள் பின்வருமாறு:

(1) ஒருங்கிணைந்த ஸ்டாம்பிங் மோல்டிங்

நீண்ட மற்றும் குறுகிய தாவலுடன் கூடிய முழு டேப் வாஷர்களும் குளிர் ஸ்டாம்பிங் செயல்முறை மூலம் ஒரு உலோகத் தாளில் இருந்து தயாரிக்கப்படுகின்றன. வெல்டிங் அல்லது கூடுதல் கூறுகள் இல்லை, இதன் விளைவாக எளிய அமைப்பு, அதிக வலிமை மற்றும் குறைந்த விலை.

(2) இரட்டைக் காது வடிவமைப்பு (ஒரு நீண்ட மற்றும் ஒரு குறுகிய)

நீளமான மற்றும் குறுகிய தாவலைக் கொண்ட டேப் வாஷர்களின் முக்கிய பகுதி வட்டமானது, மேலும் இரண்டு காது துண்டுகள் வெளிப்புற விளிம்பில் வெளிப்புறமாக நீண்டுள்ளது:

குறுகிய தாவல்: குறுகிய நீளம்

நீண்ட தாவல்: நீளமானது

இரண்டு காது துண்டுகளும் ஒன்றுக்கொன்று தோராயமாக 90 டிகிரி கோணத்தை உருவாக்குகின்றன.

(3) காதுத் துண்டின் வேரில் அழுத்தத்தை வெளியேற்றும் அமைப்பு உள்ளது.

காது பகுதிக்கும் வட்ட வடிவத்துக்கும் இடையே உள்ள இணைப்புப் புள்ளியில், வட்டமான மூலைகள் அல்லது லேசான அகலச் சுருக்கம் வளைக்கும் போது மன அழுத்தத்தைக் குறைக்கவும், காது துண்டு உடைவதைத் தடுக்கவும் வடிவமைக்கப்பட்டுள்ளது.

(4) உருளை உடல்

உடலின் தடிமன் சீரானது. உடலில் பற்கள் அல்லது சாய்ந்த மேற்பரப்புகள் இல்லை, மேற்பரப்பு பொதுவாக மென்மையானது.

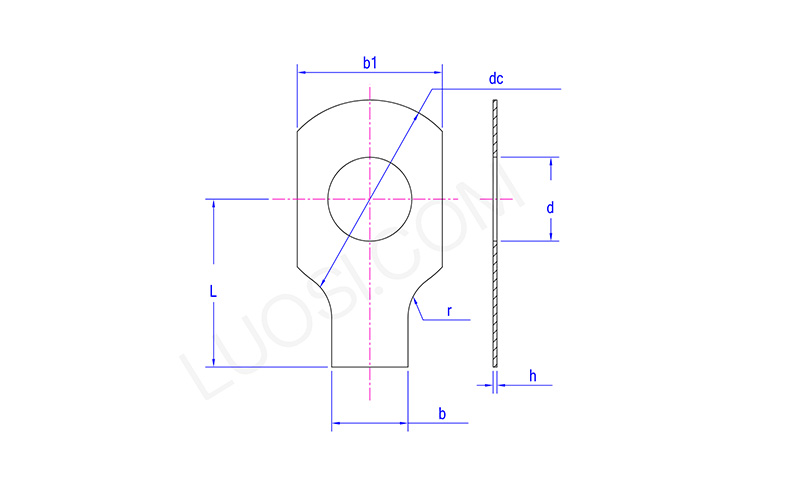

< style="text-align:center;"> Tab Washers With Long And Short Tab

திங்கள்	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d அதிகபட்சம்	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d நிமிடம்	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc அதிகபட்சம்	10	14	17	19	22	26	32	32	40	45	45
டிசி நிமிடம்	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
எல் நிமிடம்	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
எல் அதிகபட்சம்	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
