துளையிடப்பட்ட கவுண்டர்சங்க் ஹெட் வுட் சுய தட்டுதல் திருகு

Xiaoguo® தொழிற்சாலையால் தயாரிக்கப்பட்ட ஸ்லாட்டட் கவுண்டர்சங்க் ஹெட் வுட் சுய-தட்டுதல் திருகு, பொருந்தக்கூடிய கவுண்டர்சிங் துரப்பண பிட்டுடன் பயன்படுத்தும்போது மரத்தின் உள்ளே முழுமையாகப் பறிக்கப்படும். இந்த வழியில் ஃபிக்சிங் பகுதி மறைந்திருக்கும் மற்றும் முடிக்கப்பட்ட பொருட்களை நேர்த்தியாக இருக்கும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ஒரு ஸ்லாட்டட் கவுண்டர்சங்க் ஹெட் வூட் சுய-தட்டுதல் திருகு என்பது ஒரு கூம்புத் தலையுடன் (90° டேப்பர் கோணத்துடன்) மற்றும் மேலே ஒரு துளையிடப்பட்ட பள்ளம் கொண்ட ஒரு வகை மரவேலை ஃபாஸ்டென்னர் ஆகும். மரத்தின் முன் வெட்டப்பட்ட கூம்பு துளைகளில் தலையை முழுமையாக செருகலாம், இறுக்கமான பிறகு, தலை மரத்தின் மேற்பரப்புடன் அல்லது சற்று குறைவாக இருக்கும். திருகு உடலில் ஆழமான மற்றும் கரடுமுரடான மர நூல்கள் உள்ளன, மற்றும் வால் கூம்பு வடிவ தலை. இது நேரடியாக மரத்தில் ஸ்க்ரீவ்டு செய்யப்படலாம் (கடின மரம் அல்லது பெரிய விட்டம், ஒரு துளை முன் துளைக்க பரிந்துரைக்கப்படுகிறது). இந்த ஸ்லாட்டட் கவுண்டர்சங்க் ஹெட் வுட் செல்ஃப் டேப்பிங் ஸ்க்ரூ தட்டையான மேற்பரப்பு மற்றும் வெளிப்படும் தலைகள் இல்லாத மரப் பொருட்களை இணைக்கவும் சரிசெய்யவும் ஏற்றது.

ஆங்கிலப் பெயர்	துளையிடப்பட்ட கவுண்டர்சங்க் ஹெட் வுட் சுய தட்டுதல் திருகு
பொதுவான தரநிலைகள்	DIN 97
தலை வகை	கவுண்டர்சங்க் / பிளாட் ஹெட்
ஸ்லாட் வகை	துளையிடப்பட்டது
நூல் வகை	மர நூல் (கரடுமுரடான சுருதி, ஆழமான சுருதி)
குறிப்பு வடிவம்	கூம்பு வடிவ சுய துளையிடும் முனை தலை

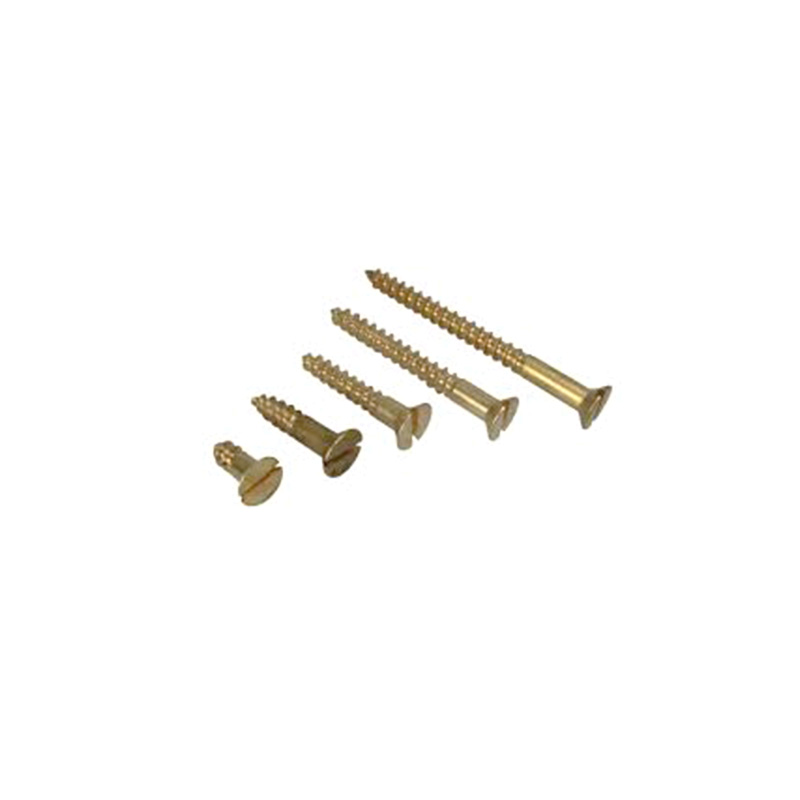

Slotted Countersunk Head Wood Self Tapping Screw

கட்டமைப்பு அம்சங்கள்

ஸ்லாட்டட் கவுண்டர்சங்க் ஹெட் வுட் செல்ஃப் டேப்பிங் ஸ்க்ரூவின் கட்டமைப்பு அம்சங்கள் ஐந்து பகுதிகளாக அறிமுகப்படுத்தப்படும்.

தலை அமைப்பு

1.தலை வடிவம்: கூம்பு வடிவம், புனல் வடிவம் போன்றது, பொதுவாக 90° கூம்புக் கோணம் இருக்கும். தலையின் மேல் மேற்பரப்பு தட்டையானது, பக்கங்களும் சாய்ந்திருக்கும்.

2.தலை பரிமாணம்: தலையின் வெளிப்புற விட்டம் ஸ்க்ரூ நூல் விட்டத்தை விட 1.8 முதல் 2.2 மடங்கு அதிகமாகவும், தலையின் உயரம் நூல் விட்டத்தை விட 0.5 முதல் 0.6 மடங்கு அதிகமாகவும் இருக்கும்.

3.ஹெட் பயன்பாடு: இந்த ஸ்லாட்டட் கவுண்டர்சங்க் ஹெட் வுட் செல்ஃப் டேப்பிங் ஸ்க்ரூவைக் கட்டிய பிறகு, முழு ஸ்க்ரூ ஹெட் மரத்தில் முன்பே தயாரிக்கப்பட்ட துளைக்குள் பொருந்துகிறது. இது ஃப்ளஷ் அல்லது மரத்தின் மேற்பரப்பிற்கு சற்று கீழே இருக்கும் மற்றும் வெளியே ஒட்டாது.

நேரான ஸ்லாட் வடிவமைப்பு

1.டிரைவ் வகை நேராக ஸ்லாட் ஆகும். பள்ளம் நடுவில் இருந்து இருபுறமும் நேராக செல்கிறது.

2.ஸ்லாட் அகலம் 0.6 மிமீ முதல் 2.0 மிமீ வரை, துளை ஆழம் 0.3 மிமீ முதல் 0.8 மிமீ வரை இருக்கும். ஸ்லாட்டின் இரு முனைகளும் சுற்று மூலைகளால் செய்யப்படுகின்றன.

3.ஸ்லாட்டின் பண்புகள்: இது மிகவும் பொதுவான பிளாட்-ஹெட் ஸ்க்ரூடிரைவர் மூலம் இயக்கப்படும்.

கம்பி அமைப்பு

1.ராட் வடிவம்: இது முழு நூல் மற்றும் பகுதி நூல் வகைகளாக பிரிக்கப்பட்டுள்ளது.

நூல் அமைப்பு

1.நூல் வகை: வழக்கமான மர நூல், பொதுவான இயந்திர நூல் அல்ல.

2.சுயவிவரம்: பல் சுயவிவரக் கோணம் தோராயமாக 60° ஆகும், ஆனால் பல் முனை மிகவும் கூர்மையாக உள்ளது, மேலும் பல்லின் அடிப்பகுதி மென்மையான வில் மாற்றத்தைக் கொண்டுள்ளது.

3.பல் இடைவெளி: ஒப்பீட்டளவில் அகலம்.

முனை அமைப்பு

1.முனை வடிவம்: கூம்பு முனை, தோராயமாக 30°–45° குறுகலாக இருக்கும். முனை மிகவும் கூர்மையானது அல்ல; அதற்கு பதிலாக, இது மிகவும் சிறிய தட்டையான மேற்பரப்பு அல்லது ஒரு வட்டமான தலையைக் கொண்டுள்ளது.

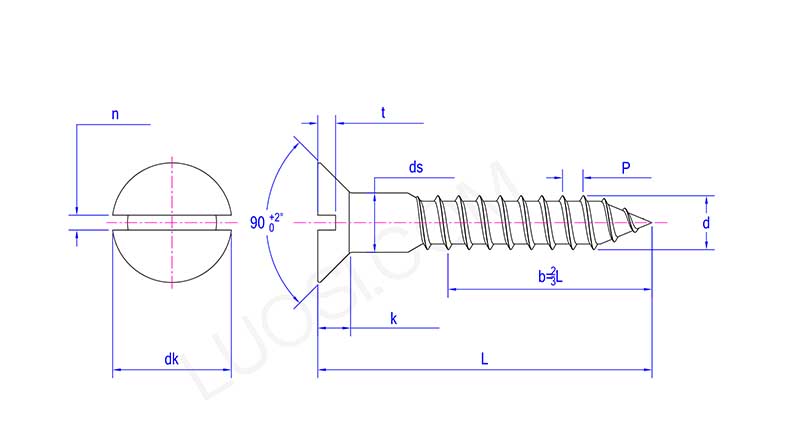

Slotted Countersunk Head Wood Self Tapping Screw

திங்கள்	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds நிமிடம்	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds அதிகபட்சம்	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk அதிகபட்சம்	5	6	7	8	9	10	11	12	14	16	20
dk நிமிடம்	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k அதிகபட்சம்	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n நிமிடம்	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n அதிகபட்சம்	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t அதிகபட்சம்	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
டி நிமிடம்	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
