திருகு காலரை அமைக்கவும்

செட் ஸ்க்ரூ காலர் பொதுவாக உயர்-சுமை தொழில்துறை பயன்பாடுகளில் பயன்படுத்தப்படுகிறது, அங்கு பாரம்பரிய ஸ்னாப் மோதிரங்கள் போதுமான வைத்திருக்கும் வலிமையைக் கொண்டிருக்கவில்லை. XIAOGUO® பல வருட அனுபவமுள்ள ஒரு தொழில்முறை குழுவைக் கொண்டுள்ளது மற்றும் விநியோகச் சங்கிலி நெருக்கடிகளின் போது 72 மணி நேரத்திற்குள் அவசர ஆர்டர்களைக் கையாள முடியும்.

மாதிரி:GB/T 885-1986

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

செட் ஸ்க்ரூ காலர் என்பது செட் ஸ்க்ரூவுடன் கூடிய வட்ட வடிவ, வளைய வடிவ ஃபாஸ்டென்னர் ஆகும். சிறப்பு கருவிகள் தேவையில்லை, ஒருவரால் நிறுவ எளிதானது. அகற்ற, பூட்டு நட்டை தளர்த்தவும். இது பெரிய மின்சார மோட்டார்கள், நொறுக்கிகள், சுரங்க இயந்திரங்கள், CNC இயந்திர கருவிகள், அச்சிடும் இயந்திரங்கள் மற்றும் பிற உபகரணங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

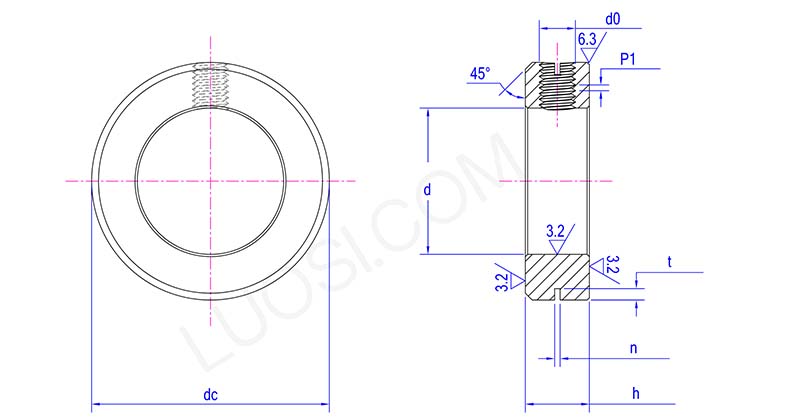

Set Screw Collar

திங்கள்	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d அதிகபட்சம்	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d நிமிடம்	8	9	10	12	13	14	15	16	17	18	19
h அதிகபட்சம்	10	10	10	10	10	12	12	12	12	12	12
ம நிமிடம்	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n அதிகபட்சம்	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n நிமிடம்	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t அதிகபட்சம்	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
டி நிமிடம்	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
dc	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
பி1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® இந்த ஸ்க்ரூ லாக் வளையத்தை உங்களுக்குத் தேவையானவற்றின் அடிப்படையில் வெவ்வேறு பொருட்களில் உருவாக்கவும். ரசாயனங்களை எதிர்ப்பதற்கு, 304 அல்லது 316 போன்ற துருப்பிடிக்காத எஃகு தரங்களைப் பயன்படுத்துகிறோம். அது அதிக அழுத்த சூழ்நிலையில் இருந்தால், அலாய் ஸ்டீல் 4140 ஐப் பயன்படுத்துவோம். மேலும் எடை முக்கியத்துவம் வாய்ந்த விண்வெளிப் பொருட்களுக்கு, இலகுரக டைட்டானியம் உள்ளது. நீங்கள் கலப்பு-உலோக அமைப்புகளை வைத்திருக்கும் போது அரிப்பைக் குறைக்க பாலிமர் பூச்சுகளுடன் கூடிய பதிப்புகளும் உள்ளன. அனைத்து பொருட்களும் கடினமான கடினத்தன்மை சோதனை (HRC 35-50) மற்றும் மீயொலி சோதனைகள் மூலம் ASME B18.27 மற்றும் DIN 471/472 போன்ற தொழிற்துறை தரநிலைகளை அவர்கள் எவ்வளவு சுமைகளை கையாள முடியும் என்பதை உறுதிப்படுத்திக் கொள்ள வேண்டும்.

வழக்கமான ஆய்வு மற்றும் பராமரிப்பு

செட் ஸ்க்ரூ காலர்கள் நன்றாக வேலை செய்ய, செட் ஸ்க்ரூ இறுக்கத்தை இப்போது சரிபார்த்து, பின்னர் ஒரு முறுக்கு குறடு பயன்படுத்தி, 10-15 Nm ஐப் பயன்படுத்தவும். நூல்களை சுத்தம் செய்யவும், அழுக்குகளை அகற்றவும் ஒரு கரைப்பானைப் பயன்படுத்தவும், மேலும் ஒவ்வொரு ஆண்டும் அவற்றில் புதிய லித்தியம் அடிப்படையிலான கிரீஸை வைக்கவும். திருகுகளை மிகைப்படுத்தாதீர்கள், ஏனெனில் அது பூட்டு காலரைக் குழப்பிவிடும். இது கடல் நீர் அல்லது அமிலங்களுக்கு வெளிப்பட்டால், பூச்சு இன்னும் நன்றாக இருக்கிறதா என்பதை உறுதிப்படுத்த வருடத்திற்கு இரண்டு முறை சரிபார்க்கவும். தொடும் பாகங்களில் 0.1 மிமீக்கு மேல் ஆழமான உடைகள் இருப்பதை நீங்கள் கண்டால், அதை மாற்ற வேண்டும்.

என்ன தண்டு சகிப்புத்தன்மை இணக்கமானது?

செட் ஸ்க்ரூ காலர்கள் h9 அல்லது h11 போன்ற பொதுவான சகிப்புத்தன்மை நிலைகளைப் பயன்படுத்தி, 10 மிமீ முதல் 200 மிமீ வரையிலான தண்டு அளவுகளுடன் வேலை செய்கின்றன. பூட்டு காலரில் உள்ள சரிசெய்யக்கூடிய திருகுகள் சிறிய தண்டு புடைப்புகள் அல்லது சீரற்ற தன்மையை (± 0.05 மிமீ வரை) கையாள முடியும், எனவே இது எவ்வாறு செயல்படுகிறது என்பதைக் குழப்பாமல் இன்னும் இறுக்கமாகப் பொருந்துகிறது.
