பெரிய OD பிளாட் வாஷர்

Xiaoguo Inventory® Large OD Flat Washer ஆனது பர்ர்கள் இல்லாமல் மென்மையான மேற்பரப்பைக் கொண்டுள்ளது, இறுக்கமாகப் பொருந்துகிறது மற்றும் தூசி-ஆதாரம், எண்ணெய்-வெளியீடு மற்றும் நீர்-புகாத செயல்திறனை மேம்படுத்த சீல் கூறுகளுடன் இணைந்து பயன்படுத்தலாம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பெரிய OD பிளாட் வாஷர் மற்றும் ஸ்டாண்டர்ட் பிளாட் வாஷர் ஆகியவை தோற்றம், செயல்பாடுகள் மற்றும் பொருந்தக்கூடிய காட்சிகளில் குறிப்பிடத்தக்க வேறுபாடுகளைக் கொண்டுள்ளன.

திட்டம்	நிலையான பிளாட் வாஷர்	பெரிய OD பிளாட் வாஷர்
உள் விட்டம்	6.4மிமீ	6.4மிமீ
வெளிப்புற விட்டம்	12மிமீ	18மிமீ
தடிமன்	1.6மிமீ	1.6மிமீ
தொடர்பு பகுதி	1 முறை	2.25 மடங்கு
அழுத்தத்தை விநியோகித்தல்	பொதுவாக, உலோகங்கள் போன்ற கடினமான மேற்பரப்புகளுக்கு ஏற்றது	சிறந்த, மென்மையான பொருட்களை திறம்பட பாதுகாக்க முடியும்
மூலப்பொருட்களின் விலை	குறைந்த	அதிக (பெரிய பரப்பளவில்)
அலகு எடை	ஒளி	கனமானது (அதே விவரக்குறிப்பு)

அளவு ஒப்பீடு (உதாரணமாக M6 ஐ எடுத்துக் கொள்ளுங்கள்)

Large OD Flat Washer

பயன்பாட்டு படிகள்

பெரிய OD பிளாட் வாஷரின் பயன்பாட்டு முறை சிக்கலானது அல்ல, ஆனால் சரியான செயல்பாட்டு வரிசையைப் பின்பற்றுவதன் மூலம் சிறந்த பாதுகாப்பு விளைவை உறுதிப்படுத்த முடியும்.

(1) விவரக்குறிப்புகள் பொருந்துவதை உறுதிசெய்க

போல்ட் அளவை சரிபார்க்கவும் - பெரிய OD பிளாட் வாஷரின் உள் துளை போல்ட்டின் வெளிப்புற விட்டத்தை விட சற்று பெரியதாக இருக்க வேண்டும்.

வாஷரின் வெளிப்புற விட்டம் நீங்கள் கட்டும் பகுதியில் உள்ள துளைகளை முழுமையாக மறைக்கும் அளவுக்கு பெரியதாக உள்ளதா என்பதையும் சரிபார்க்கவும். துளை நீண்ட ஸ்லாட்டாக இருந்தால் அல்லது தேய்ந்து போயிருந்தால், வாஷரின் வெளிப்புற விளிம்பில் குறைந்தபட்சம் 5 மிமீ துளையை ஒன்றுடன் ஒன்று இணைக்க வேண்டும்.

பொருள் மற்றும் அது எங்கு செல்கிறது என்பதைப் பற்றி சிந்தியுங்கள். ஈரமான, கடலுக்கு அருகில் அல்லது இரசாயனப் பகுதிகளில் இருக்கும் வெளிப்புற இடங்களுக்கு, 316 துருப்பிடிக்காத எஃகு பயன்படுத்தவும். பொதுவான உட்புற பயன்பாட்டிற்கு, 304 துருப்பிடிக்காத அல்லது கால்வனேற்றப்பட்ட கார்பன் எஃகு நன்றாக வேலை செய்யும்.

(2) தொடர்பு மேற்பரப்பை சுத்தம் செய்யவும்

நீங்கள் பணிபுரியும் பகுதியிலிருந்து எண்ணெய், துரு, பெயிண்ட் சில்லுகள் அல்லது மரத்தூள் ஆகியவற்றை துடைக்கவும். வாஷரின் இருபுறமும் சுத்தமாக இருப்பதை உறுதிப்படுத்தவும். அதில் ஏதேனும் துருப்பிடிக்காத எண்ணெய் இருந்தால், அதை ஒரு துணியால் மெதுவாக துடைக்கவும்.

Large OD Flat Washer

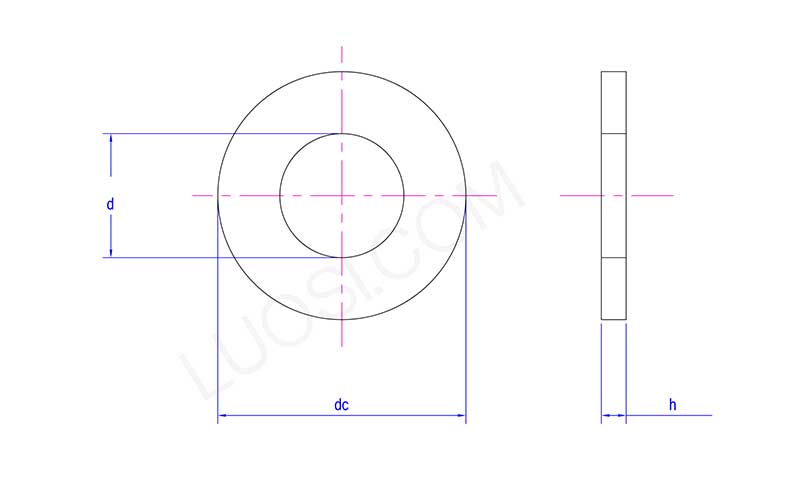

திங்கள்	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d அதிகபட்சம்	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d நிமிடம்	17	19	21	23	25	28	31	34	37	42	45
dc அதிகபட்சம்	30	34	37	39	44	50	56	60	66	72	78
டிசம்பர் நிமிடம்	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h அதிகபட்சம்	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
ம நிமிடம்	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) வாஷரை வைக்கவும்

நிறுவும் இடம்: போல்ட் ஹெட் மற்றும் பாதுகாக்கப்பட வேண்டிய பகுதிக்கு இடையே பெரிய வெளி விட்டம் கொண்ட பிளாட் வாஷரை வைக்கவும்.மரம், பிளாஸ்டிக் அல்லது மெல்லிய அலுமினியம் போன்ற மென்மையான பொருட்கள் பயன்படுத்தப்பட்டால், போல்ட் ஹெட் மற்றும் நட் பக்கங்களில் பெரிய வெளி விட்டம் கொண்ட வாஷர்களைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.

மைய நிறுவல்: வாஷரின் மையத் துளை வழியாக போல்ட் அல்லது நட் செல்கிறது என்பதை உறுதிப்படுத்தவும். வாஷர் பணிப்பொருளின் மேற்பரப்பிற்கு எதிராகப் பாய்ந்திருப்பதை உறுதிப்படுத்தவும்-அது சாய்ந்திருக்கக் கூடாது.

(4) போல்ட்டைச் செருகவும் மற்றும் கையை இறுக்கவும்

வாஷர் மேற்பரப்பைத் தொடும் வரை போல்ட் அல்லது கொட்டைகளை கையால் இறுக்கவும்;பின்னர் வாஷரின் நிலையை சரிசெய்யவும், அது துளையை முழுமையாக மறைப்பதை உறுதி செய்யவும்.

(5) பரிந்துரைக்கப்பட்ட முறுக்குவிசைக்கு இறுக்கவும்

முறுக்கு விசையின் சரியான பயன்பாடு: பொருத்தமான முறுக்கு மதிப்பைத் தேர்ந்தெடுத்து படிப்படியாக இறுக்குங்கள். செயல்பாட்டின் போது, வாஷரை கவனமாகக் கவனித்து, தேவையான மாற்றங்களைச் செய்யுங்கள்.

(6) இறுதி சோதனை

பெரிய OD பிளாட் வாஷரைப் பாருங்கள், அது தட்டையாகவும் சரியாகவும் அமர்ந்திருப்பதை உறுதிசெய்யவும்.
