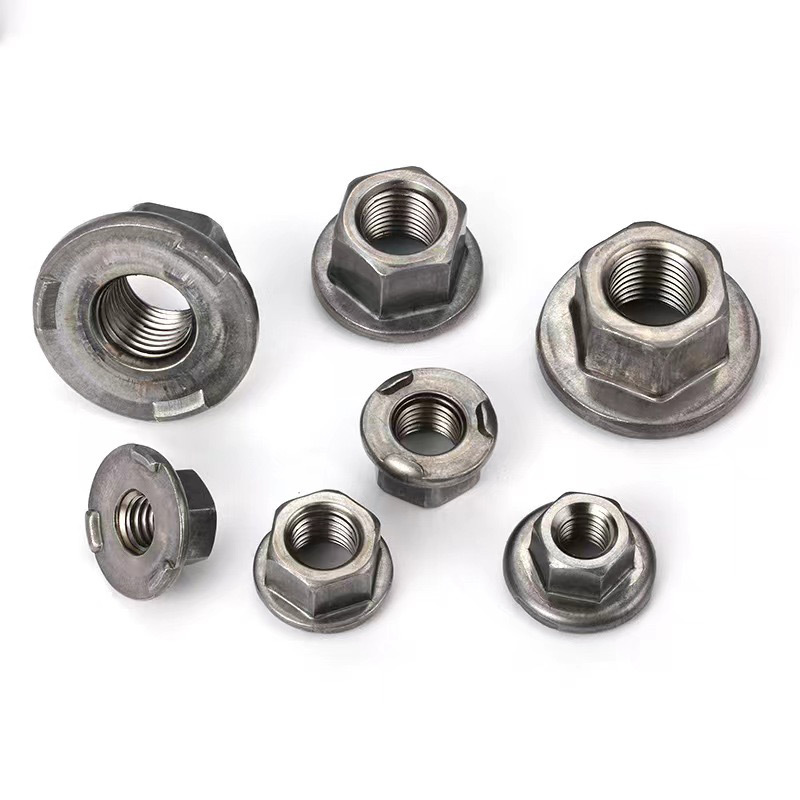

Flange உடன் உயர் வலிமை வெல்ட் அறுகோண நட்ஸ்

கார்பன் ஸ்டீல் அல்லது ஸ்டெயின்லெஸ் ஸ்டீல் போன்ற வெல்டபிள் ஸ்டீல்களில் இருந்து தயாரிக்கப்பட்டது, அதிக வலிமை கொண்ட வெல்ட் அறுகோண கொட்டைகள் நீடித்து நிலைத்திருக்கும் மற்றும் அடிக்கடி அரிப்பைத் தடுக்கும் குணங்களை வழங்குகின்றன. வாடிக்கையாளர்கள் Xiaoguo® ஐ அதன் நிலையான ஃபாஸ்டென்னர் தரம் மற்றும் நம்பகத்தன்மைக்காகத் தேர்வு செய்கிறார்கள், இது தொழில்துறையில் முன்னணி உற்பத்தியாளர்களால் மேம்படுத்தப்பட்டது.

மாதிரி:QC/T 872-2011

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

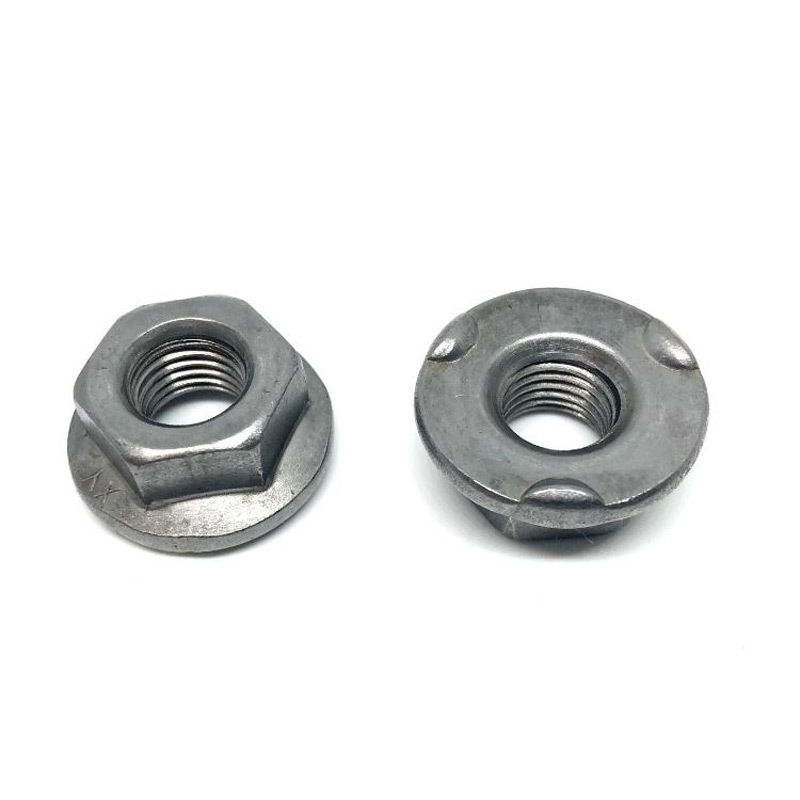

அதிக வலிமை கொண்ட வெல்ட் அறுகோண கொட்டைகளை ஃபிளேன்ஜுடன் வேறுபடுத்துவது என்னவென்றால், அவை வெல்டிங் செய்யப்படுகின்றன. வழக்கமாக, வெல்டிங்கிற்காக சிறிது உயர்த்தப்பட்ட பகுதி, ஒரு சிறிய வளையம் அல்லது பம்ப், விளிம்பின் அடிப்பகுதியில் அல்லது சிறப்பாக தயாரிக்கப்பட்ட கோண விளிம்பில் இருக்கலாம். நீங்கள் வெல்டிங் செய்யும் போது (ஆர்க் அல்லது ப்ரொஜெக்ஷன் வெல்டிங்) இந்த உயர்த்தப்பட்ட பகுதி முதலில் உருகும், இது ஃபிளேன்ஜ் தளத்திற்கும் நீங்கள் வேலை செய்யும் துண்டுக்கும் இடையே வலுவான, சமமான, ஆழமான பிணைப்பை உருவாக்க உதவுகிறது. அந்த வகையில், அது நிரந்தரமாக இணைந்திருக்கும்.

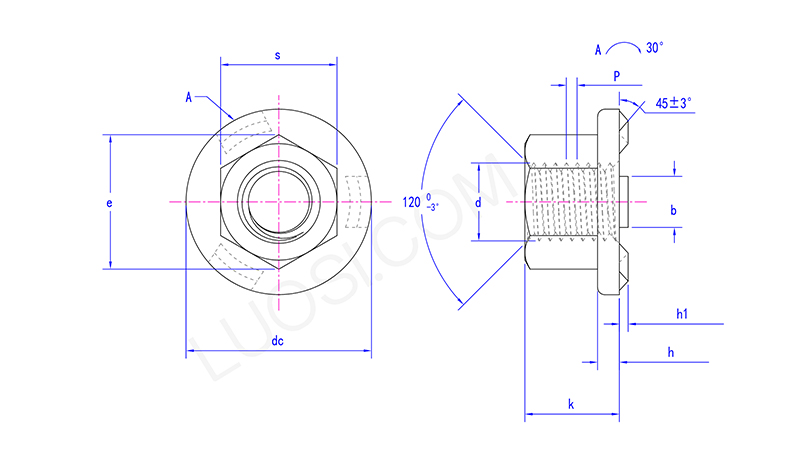

“High

குறிப்பிட்ட அளவுருக்கள்:

த்ரெட் அரை கோணம், சுருதி விலகல் மற்றும் மெட்ரிக் நூல்களின் சுருதி விட்டம் சகிப்புத்தன்மை போன்ற அளவுருக்கள் ISO 965-1, GB/T 197 அல்லது DIN 14 போன்ற தரநிலைகளைப் பின்பற்றுகின்றன. இதன் பொருள் தேவைப்பட்டால் அவற்றை மாற்றலாம் மற்றும் நட்டுகளை அவற்றின் மீது துல்லியமாக திருகலாம். 965-1, GB/T 197 அல்லது DIN 14. தேவைப்பட்டால் அவற்றை மாற்றலாம் மற்றும் நட்களை துல்லியமாக திருகலாம்.

திங்கள்	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 அதிகபட்சம்	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 நிமிடம்	0.7	0.7	0.9	1.1	1.1	1.1	1.1
dc அதிகபட்சம்	15.5	18.5	22.5	26.5	30.5	33.5	36.5
டிசி நிமிடம்	14.5	17.5	21.5	25.5	29.5	32.5	35.5
இ நிமிடம்	8.2	10.6	13.6	16.9	19.4	22.4	25
h அதிகபட்சம்	1.95	2.25	2.75	3.25	3.25	4.25	4.25
ம நிமிடம்	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b அதிகபட்சம்	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b நிமிடம்	3.9	4.9	5.9	6.9	7.9	7.9	7.9
கே நிமிடம்	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k அதிகபட்சம்	5	7	10	13	15	17	19.5
அதிகபட்சம்	8	10	13	16	18	21	24
நிமிடம்	7.64	9.64	12.57	15.57	17.57	20.16	23.16

செயல்திறனில் நேரடித்தன்மை மற்றும் அடர்த்தியின் விளைவுகள்:

இந்த வெல்ட் அறுகோண கொட்டைகளில் உள்ள விளிம்பின் அளவு, சுமை எவ்வாறு பரவுகிறது, அவை அதிர்வுகளை எவ்வளவு நன்றாகக் கையாளுகின்றன மற்றும் வெல்ட் எவ்வளவு வலிமையானது என்பதைப் பாதிக்கிறது. ஒரு பெரிய அல்லது தடிமனான விளிம்பு என்பது அதிக நிலைத்தன்மை மற்றும் மேற்பரப்புடன் அதிக தொடர்பைக் குறிக்கிறது. இந்த கொட்டைகளுக்கு சரியான விளிம்பு அளவைத் தேர்ந்தெடுப்பது, கூட்டு எவ்வளவு நன்றாக வேலை செய்கிறது என்பதற்கு முக்கியமானது.
