DIN 571 Hex hHad Lag திருகுகள்

Xiaoguo®Best-selling DIN 571 Hex head lag screws - கரடுமுரடான நூல்கள் மற்றும் குறடு ஓட்டுவதற்கு ஹெக்ஸ் ஹெட் கொண்ட ஹெவி-டூட்டி லேக் போல்ட். திரிக்கப்படாத ஷாங்க் மூட்டுகளை இறுக்கமாக இழுக்கிறது. மொத்த ஆர்டர்களில் தள்ளுபடி வாங்கவும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

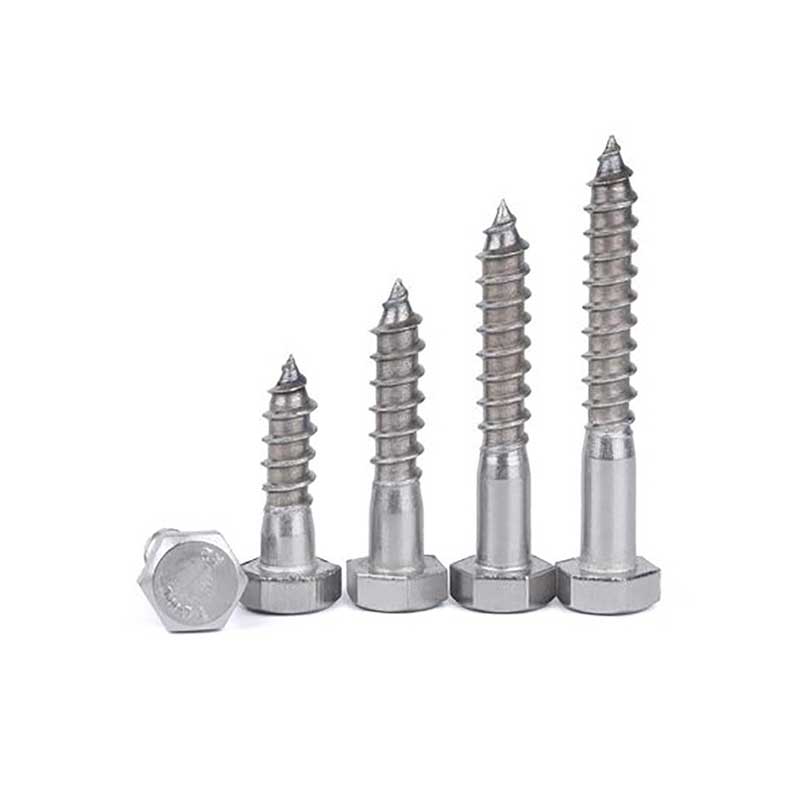

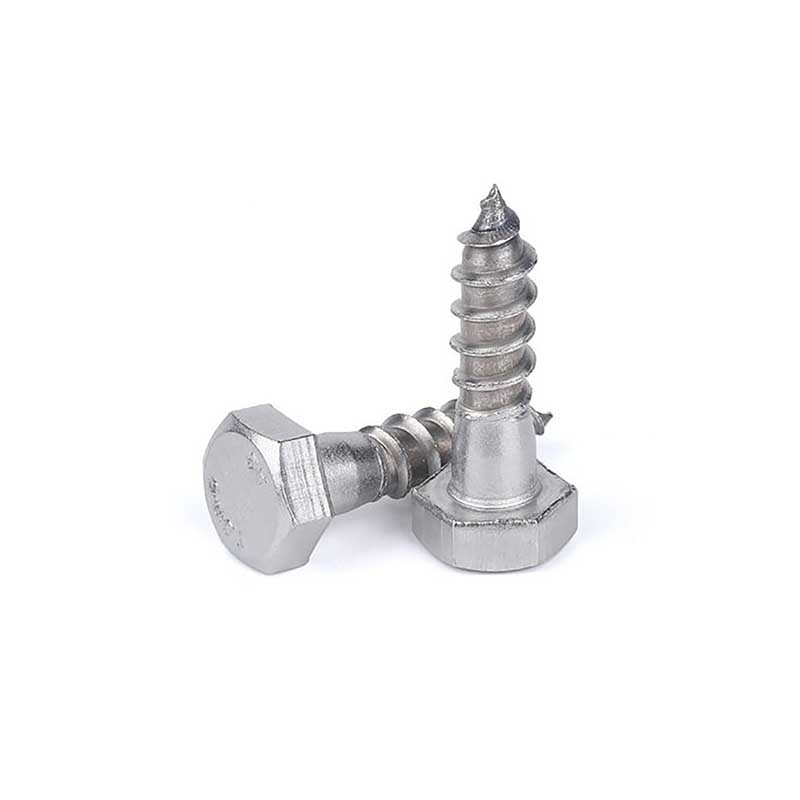

உற்பத்தியாளரான XiaoGuo உடன் ஒரு DIN 571 ஹெக்ஸ் ஹெக்ஸ் ஹெட் லேக் ஸ்க்ரூக்கள் என்பது அறுகோணத் தலை, கரடுமுரடான பற்கள் மற்றும் முடிவில் ஒரு கூம்பு முனையுடன் கூடிய கனரக சுய-தட்டுதல் ஃபாஸ்டென்னர் ஆகும். தலையின் எதிர் பக்கங்களின் பரிமாணங்கள் நிலையான விவரக்குறிப்புகளுக்கு இணங்க உள்ளன. இது ஒரு சாக்கெட் குறடு, ஒரு திறந்த-இறுதி குறடு அல்லது சரிசெய்யக்கூடிய குறடு மூலம் இயக்கப்படலாம். நூல் சுயவிவரம் ஆழமானது மற்றும் சுருதி அகலமானது. இது பொதுவாக ஒரு பகுதி நூலாகும், தலைக்கு அருகில் நூல்கள் இல்லாமல் ஒரு பகுதி உள்ளது, இது உலோகக் கூறுகள் அல்லது கனரக உபகரணங்களை மர அடி மூலக்கூறில் சரிசெய்யப் பயன்படுகிறது.

பயன்பாட்டில் இருக்கும் போது, மரத்தின் மீது வழிகாட்டி துளைகளை முன்கூட்டியே துளையிடுவது அவசியம், பின்னர் DIN 571 ஹெக்ஸ் ஹெக்ஸ் லேக் திருகுகள் திருகுகள். இழைகள் மற்றும் மர இழைகளுக்கு இடையே உள்ள மெக்கானிக்கல் இன்டர்லாக் அதிக உயர்வு மற்றும் வெட்டு எதிர்ப்பை உருவாக்கும். பொருள் பொதுவாக கார்பன் ஸ்டீல் அல்லது துருப்பிடிக்காத எஃகு ஆகும். கார்பன் எஃகு பொருட்கள் பொதுவாக மேற்பரப்பு சிகிச்சை தேவைப்படுகிறது.

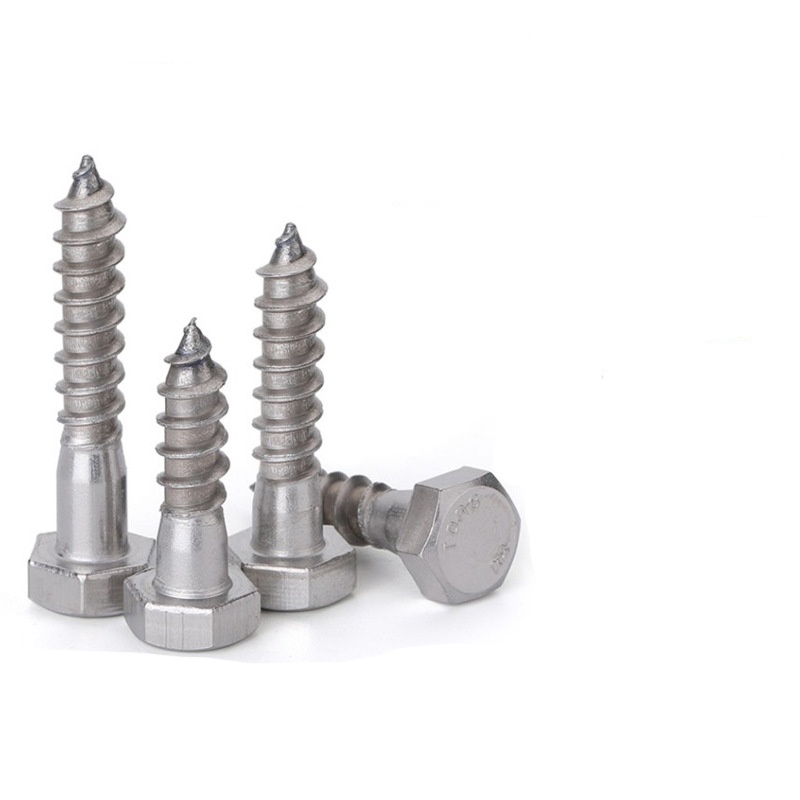

DIN 571 Hex hHad Lag Screws

கட்டமைப்பு விளக்கக்காட்சி

டிஐஎன் 571 ஹெக்ஸ் ஹெட் லேக் ஸ்க்ரூக்கள் என்பது மரத்தில் உள்ள ஹெவி-டூட்டி இணைப்புகளுக்காக குறிப்பாக வடிவமைக்கப்பட்ட ஃபாஸ்டென்சர்கள். அவற்றின் அமைப்பு மூன்று பகுதிகளைக் கொண்டுள்ளது: தலை, தடி மற்றும் முனை. இந்த பாகங்கள் அதிக வலிமையான நங்கூரத்தை அடைய ஒன்றாக வேலை செய்கின்றன.

1.தலை அமைப்பு

தலையானது ஒரு நிலையான ஹெக்ஸ் வடிவம், DIN 571 அளவில் உள்ளது. இதன் உயரம் நூல் விட்டத்தில் தோராயமாக 60-70% ஆகும். இந்த ஹெக்ஸ் வடிவம் நழுவாமல் நிறைய முறுக்குவிசையை வைக்க உதவுகிறது. தலையின் அடிப்பகுதி தட்டையானது, நீங்கள் வழக்கமாக ஒரு தட்டையான வாஷரைப் பயன்படுத்த வேண்டும். அது அழுத்தத்தை பரப்பி, தலையை மரத்திற்குள் இழுக்காமல் தடுக்கிறது.

2.ராட் மற்றும் நூல் அமைப்பு

இழைகள் கரடுமுரடான மர நூல்கள், வழக்கமான மெட்ரிக் நூல்களை விட அதிக இடைவெளி கொண்டது. அவை தலை வரை ஓடாது - மேலே ஒரு மென்மையான பகுதி உள்ளது, சுமார் மூன்றில் ஒரு பங்கு முதல் பாதி திருகு நீளம். நூல் முகடு மிகவும் கூர்மையானது, மற்றும் வேர் வட்டமானது. இது மர இழைகளாக வெட்ட உதவுகிறது மற்றும் பலவீனமான இடங்களைத் தவிர்க்கிறது. மென்மையான ஷாங்க் நூலின் விட்டம் அல்லது சற்று சிறியது.

3.முனை அமைப்பு

முனை கூம்பு வடிவமானது, சுமார் 30-45 டிகிரி கோணம் கொண்டது. இது மிகவும் கூர்மையாக இல்லை - சற்று மழுங்கியதைப் போன்றது. முன் துளையிடப்பட்ட துளைக்குள் அதைத் தொடங்கும் போது, முனை DIN 571 ஹெக்ஸ் ஹெக்ஸ் லேக் ஸ்க்ரூகளை நேராக வழிநடத்துகிறது, எனவே அது வளைந்து செல்லாது. சாஃப்ட்வுட்டில், நுனியானது இழைகளை சிறிது ஒதுக்கித் தள்ளி, சுயமாகத் தொடங்க உதவும். ஆனால் கடின மரத்தில், இது முக்கியமாக வழிகாட்டுகிறது - நீங்கள் இன்னும் ஒரு பைலட் துளை துளைக்க வேண்டும்.

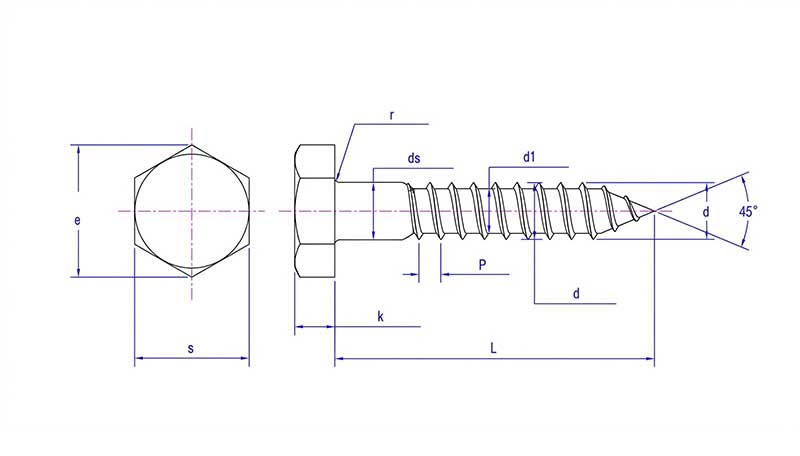

DIN 571 Hex hHad Lag Screws

திங்கள்	#10	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
d அதிகபட்சம்	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
d நிமிடம்	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 அதிகபட்சம்	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
d1 நிமிடம்	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
ds அதிகபட்சம்	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
ds நிமிடம்	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
அதிகபட்சம்	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
நிமிடம்	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
இ அதிகபட்சம்	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
இ நிமிடம்	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
k அதிகபட்சம்	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
கே நிமிடம்	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
r அதிகபட்சம்	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
ஆர் நிமிடம்	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03
