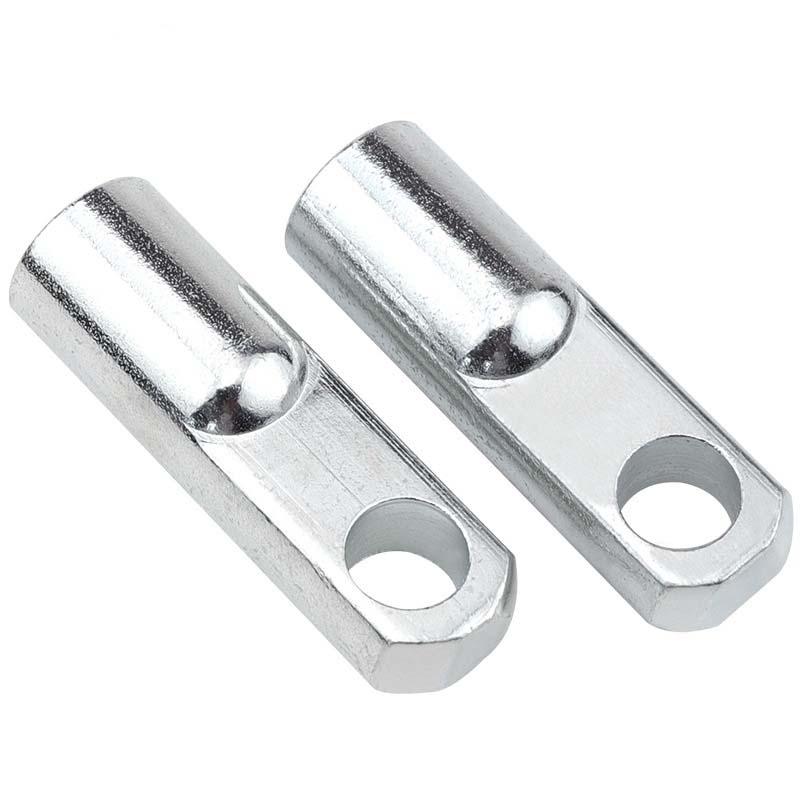

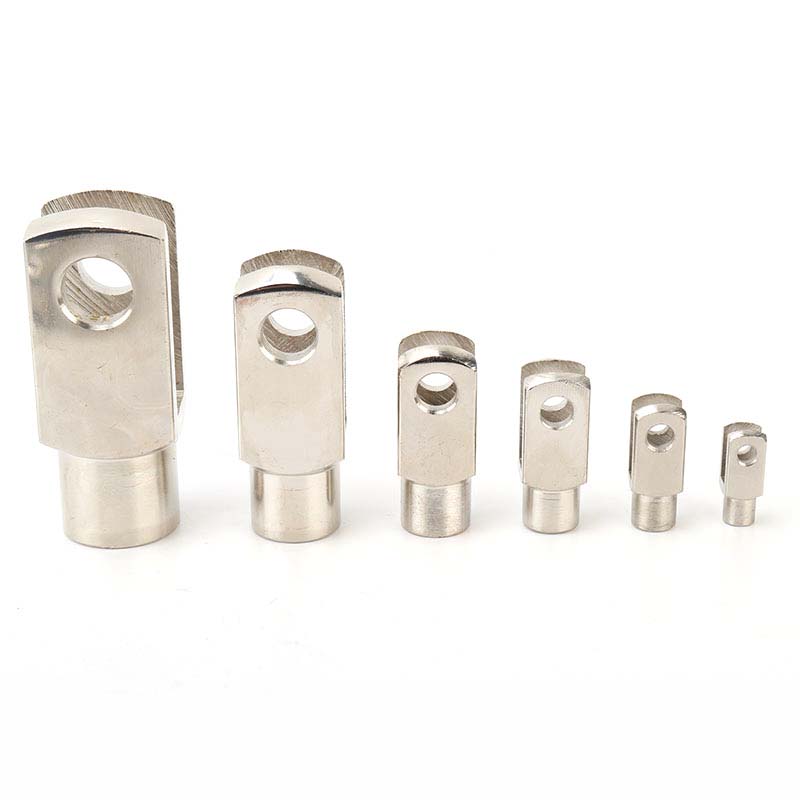

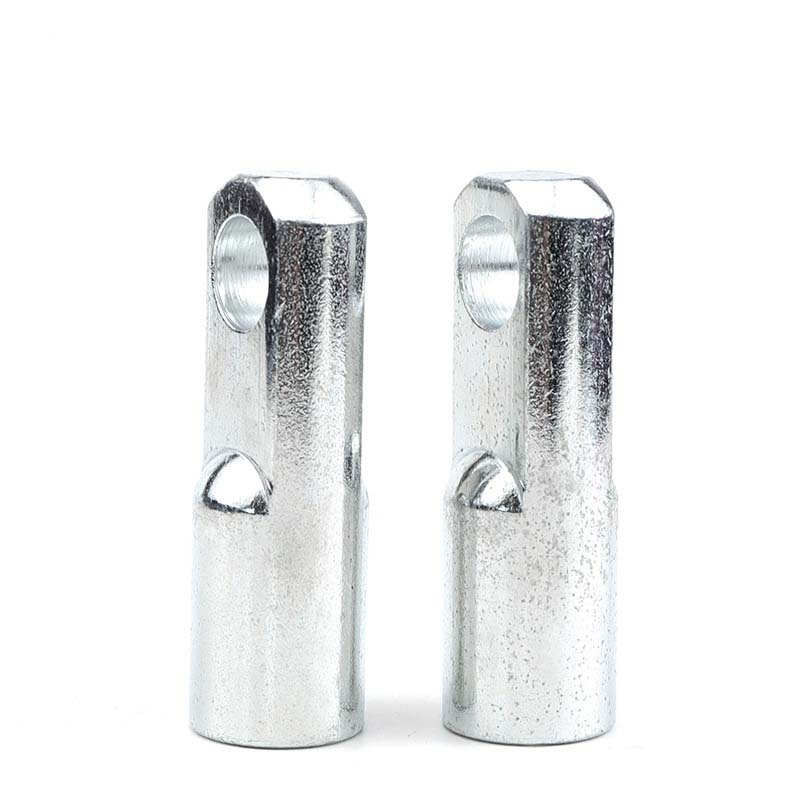

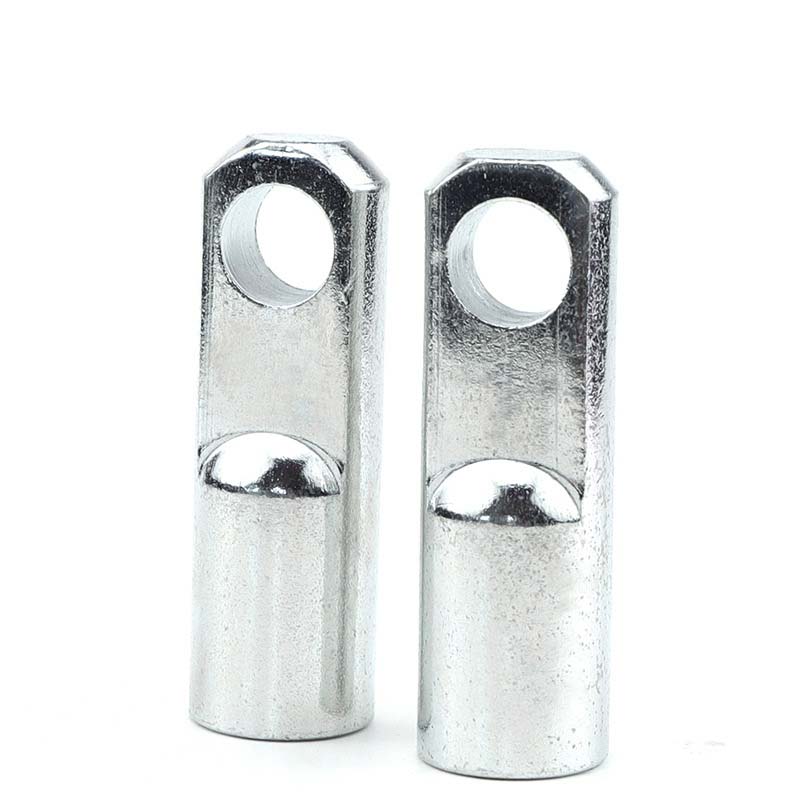

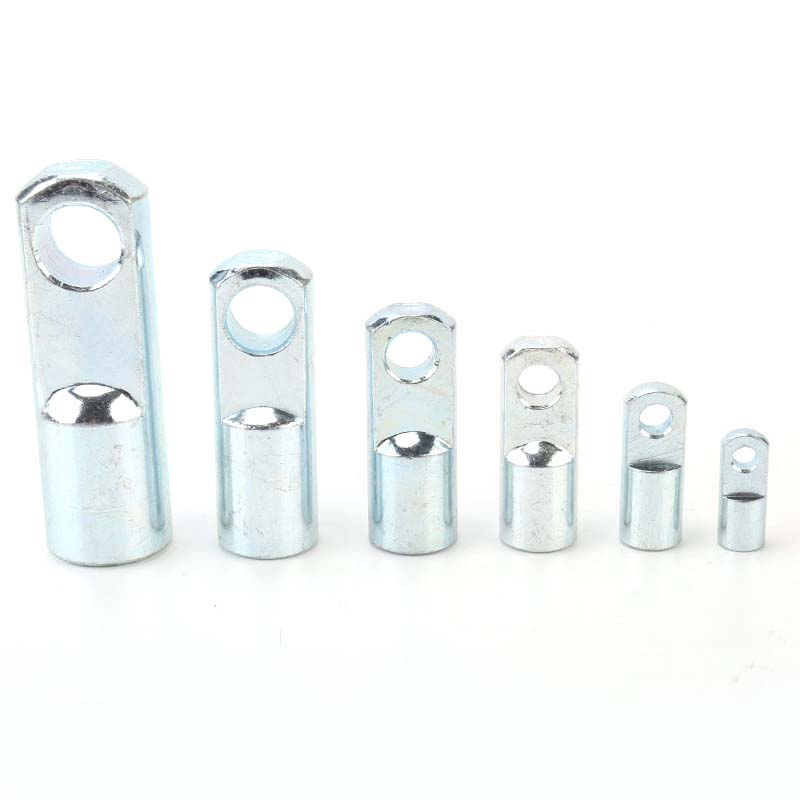

க்ளீவிஸ் வகை I இணைப்பான்

க்ளீவிஸ் வகை I இணைப்பிகள் ஒரு பொதுவான இயந்திர இணைப்பு கூறு ஆகும். அவற்றின் துளைகள் மற்ற கூறுகளை இணைக்க ஊசிகள் அல்லது போல்ட்களைச் செருகப் பயன்படுகின்றன. முறையான நிறுவல் மென்மையான திசைமாற்றி உறுதி. Xiaoguo® முழுமையாகப் பரிசோதிக்கப்பட்ட பொருட்களைப் பயன்படுத்துகிறது மற்றும் தொடர்புடைய தரத் தரங்களைப் பூர்த்தி செய்கிறது, இது நீண்ட கால பயன்பாட்டை உறுதி செய்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

க்ளீவிஸ் வகை I இணைப்பான் நிக்கல் முலாம் (மின்சாரம் இல்லாமல்), துத்தநாக பூச்சு அல்லது அனோடைசிங் போன்ற மேற்பரப்பு சிகிச்சைகளைப் பெறுகிறது. இந்த சிகிச்சைகள் துருவை எதிர்க்கவும், உராய்வைக் குறைக்கவும், முடிக்கப்பட்ட தோற்றத்தை அளிக்கவும் உதவுகின்றன. குறிப்புகள் மெருகூட்டப்பட்டவை அல்லது தரைமட்டமாக்கப்பட்டவை, இயக்கத்தின் போது உராய்வைக் குறைக்கின்றன. அதிக வெப்பநிலை அல்லது அதிக அளவு இரசாயனங்கள் போன்ற கடுமையான சூழல்களுக்கு, Teflon (PTFE) போன்ற சிறப்பு பூச்சுகளைச் சேர்க்கிறோம். இந்த சிகிச்சைகள் அனைத்தும் ஊசிகளை நீண்ட காலம் நீடிக்கச் செய்கின்றன மற்றும் தீவிர நிலைகளில் பயன்படுத்தப்பட்டாலும் கூட நம்பகத்தன்மையுடன் செயல்படுகின்றன.

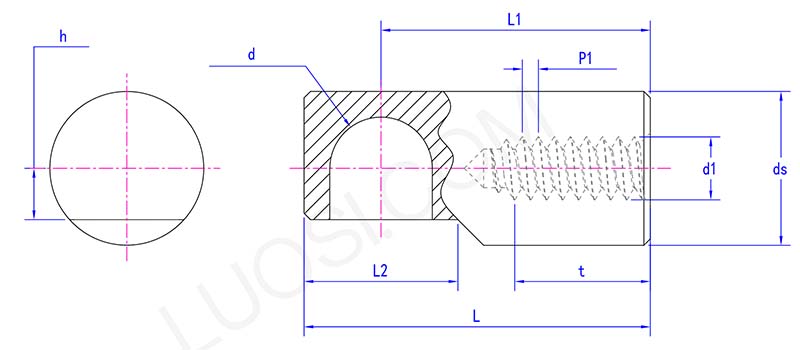

Clevis type I connector parameter

திங்கள்	Φ8	Φ10	Φ12
d அதிகபட்சம்	8.058	10.058	12.07
d நிமிடம்	8	10	12
ds	12	14.5	17.5
d1	M5	M6	M8
h	4	5	6
L	42	47.5	53
L1	36	40	44
t	25	27	29
L2	12	14.5	17.5
பி1	0.8	1	1

பரிமாணங்கள்

க்ளீவிஸ் வகை I இணைப்பான் 2 மிமீ முதல் 50 மிமீ வரை மெல்லியதாக இருக்கும், தேவைப்பட்டால் அவை 300 மிமீ நீளம் வரை செல்லலாம். பந்து குறிப்புகள் நீங்கள் பெரும்பாலான கியரில் காணக்கூடிய நிலையான தாங்கு உருளைகள் அல்லது புஷிங்களுடன் பொருந்துகின்றன. அவை மிகத் துல்லியமாக (சில சந்தர்ப்பங்களில் ± 0.01 மிமீ போன்றவை) கட்டமைக்கப்பட்டுள்ளன, எனவே அவை நெரிசல் இல்லாமல் பகுதிகளுக்கு பொருந்தும்.

அவற்றை உள்ளே வைப்பதற்கு, திரிக்கப்பட்டவை (M4 முதல் M20 அளவுகள் என்று நினைக்கிறேன்) துளையிடப்பட்ட துளைகளுக்கு நேராக திருகவும்.

படிநிலை, கூம்பு அல்லது திட்டத்திற்குத் தேவைப்படும் ஏதேனும் வடிவம் போன்ற வேறுபட்ட வடிவம் உங்களுக்குத் தேவைப்பட்டால், Xiaoguo® தொழிற்சாலை அதைத் தனிப்பயனாக்கலாம். நீங்கள் தொடர்புடைய வடிவம் மற்றும் அளவுருக்களை மட்டுமே வழங்க வேண்டும்.

தீவிர வெப்பநிலை அல்லது கடுமையான சூழலில்

வெப்பம்-தடுப்பு உலோகக் கலவைகள் அல்லது மட்பாண்டங்களால் செய்யப்பட்ட க்ளீவிஸ் வகை I இணைப்பான், வெறித்தனமான வெப்பநிலையில், உறைபனி குளிர் (-50 ° C) முதல் அடுப்பில் சூடாக (500 ° C) வரை இருக்கும். படகுகள் அல்லது இரசாயன ஆலைகள் போன்ற ஈரமான அல்லது துருப்பிடித்த இடங்களுக்கு துருப்பிடிக்காத எஃகு பயன்படுத்தப்படுகிறது. மிகவும் சூடான உலைகளில் கூட பீங்கான் ஊசிகள் துருப்பிடிக்காது. சில மோலி கிரீஸ் அல்லது ஒத்த பூச்சுகள் மீது அறைந்து, அவை கடினமான, அதிக உராய்வு வேலைகளை சிறப்பாக கையாளுகின்றன.

இவைஊசிகள்விஷயங்கள் சூடுபிடித்தாலும் அல்லது அசைந்தாலும் கூட, அவை துல்லியமாகவும் எடையைத் தக்கவைத்துக்கொள்ளவும் பைத்தியம் போல் சோதிக்கப்பட வேண்டும். அடிப்படையில், அவை கடினமானதாக இருக்கும்போது வெளியேறாத வகையில் கட்டமைக்கப்பட்டுள்ளன.
